Socomec SIRCOVER 200 A
Выберите мощность:
- Реверсивный рубильник;
- От 125 до 1800 А;
- 3 или 4 полюса;
- Переключения без разрыва питания (I-I+II-II).;
- Рукоятка прямого фронтального или выносного управления
- актуального курса валют ЦБ РФ
- требуемых сроков и способов поставки
Вся электротехническая продукция компании Socomec (включая многофункциональные счетчики, устройства АВР, рубильники, выключатели и т.д.), приобретенная в «Юниджет», доставляется по всей территории России, по договоренности – в страны СНГ.
| Артикул | Наименование | Цена |
|---|---|---|
| 41AC3020 | SIRCOVER 3X200A F реверсивный рубильник | 31 524 р. |
| 41AC4020 | SIRCOVER 4X200A F реверсивный рубильник | 36 505 р. |
Стоимость может быть изменена без предварительного уведомления. Информация об оферте.
Настройка и инструкция
Открыть брошюру (PDF) Socomec SIRCOVER 200 AКомпания «Юниджет»:
- Осуществляет поставки энергетического оборудования ведущих производителей на территории Российской Федерации
- Реализует разработку индивидуальных инженерных проектов высокой степени сложности под нужды заказчиков
- Осуществляет пуско-наладочные работы (ПНР), ремонт и сервисное обслуживание электрооборудования
Для того, чтобы купить АВР, рубильники и иное электрооборудование, а также получить консультацию о сроках поставки оборудования и проведения инженерных работ, свяжитесь с нами по телефонам: +7 (812) 247-06-60 и +7 (499) 702-07-60
Компания Юниджет является официальным поставщиком решений для коммутации, контроля и безопасности Socomec: АВР, рубильников, счетчиков, измерительных приборов, УЗИП, предохранителей – на территории России.
Описание

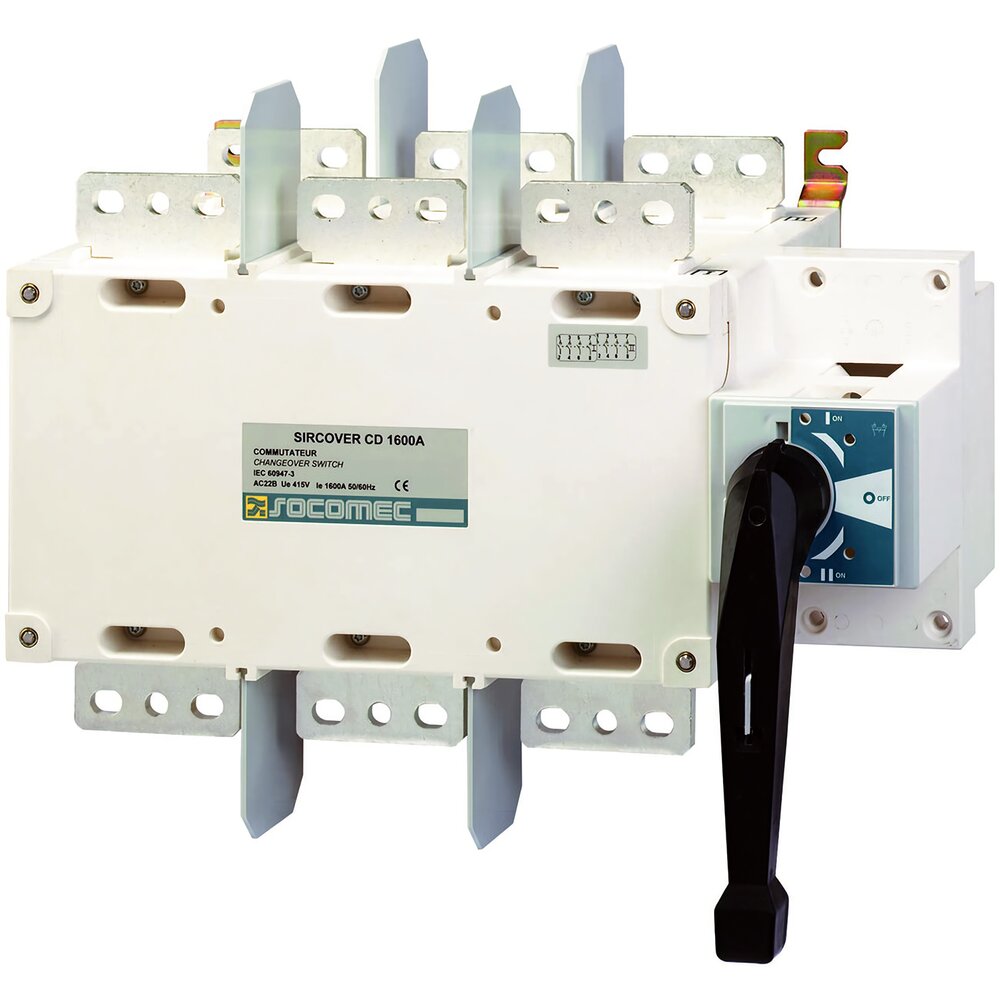

Socomec SIRCOVER — 3-х и 4-х полюсные реверсивные рубильники для переключения без разрыва питания (I-I+II-II), с перекрывающими контактами, от 125 А до 1800 А, с ручным управлением с индикацией положения контактов. Ориентированы на промышленное применение в производственных сферах и энергетике, в т.ч. на подстанциях. Также доступны в шкафах из стали или полиэстера (от 125 до 1600 A). Могут применяться с рукояткой прямого фронтального или выносного управления.
Аксессуары
- Рукоятка прямого управления: типы B3, C1, С2 (Bypass);
- Рукоятка выносного управления: типы S2, S4, S5, V2 (Bypass, 800 - 1600 A), внешний IP65 или IP55;
- Удлинительная штанга для выносного управления (длина до 450 мм);
- Шинные перемычки различных сечений;
- Комплект медных шин (от 2000 А до 3200 А);
- Дополнительный контакт;
- Клеммные крышки (3 и 4 полюса, 125 … 630 А в зависимости от типа);
- Клеммные экраны (3 и 4 полюса, 125 … 3200 А в зависимости от типа);
- Системы блокировки и запирания (замок и катушка низкого напряжения, стандартное или пользовательское положение, разные типы монтажа).
Технические характеристики Socomec SIRCOVER 200 А
| Термический ток Ith при 40°C | 125 A | 160 A | 200 A | 250 A | 400 A | |
| Номинальное напряжение изоляции Ui (В) | 800 | 800 | 800 | 800 | 800 | |
| Импульсное выдерживаемое напряжение Uimp (кВ) | 8 | 8 | 8 | 8 | 8 | |
| Номинальный рабочий ток Ie (A) | ||||||
| Номинальное напряжение | Категория применения | A/B(1) | A/B(1) | A/B(1) | A/B(1) | A/B(1) |
| 415 В AC | AC-20 A / AC-20 B | 125/125 | 160/160 | 200/200 | 250/250 | 400/400 |
| 415 В AC | AC-21 A / AC-21 B | 125/125 | 160/160 | 200/200 | 250/250 | 400/400 |
| 415 В AC | AC-22 A / AC-22 B | 125/125 | 160/160 | 160/160 | 250/250 | 250/250 |
| 415 В AC | AC-23 A / AC-23 B | 125/125 | 160/160 | 160/160 | 250/250 | 250/250 |
| 690 В AC(2) | AC-20 A / AC-20 B | 125/125 | 160/160 | 200/200 | 250/250 | 400/400 |
| 690 В AC(2) | AC-21 A / AC-21 B | 125/125 | 160/160 | 160/160 | 200/250 | 200/250 |
| 690 В AC(2) | AC-22 A / AC-22 B | 125/125 | 125/125 | 125/125 | 125/160 | 125/160 |
| 690 В AC(2) | AC-23 A / AC-23 B | 63/80 | 63/80 | 63/80 | 100/125 | 100/125 |
| 220 В DC | DC-20 A / DC-20 B | 125/125 | 160/160 | 200/200 | 250/250 | 400/400 |
| 220 В DC | DC-21 A / DC-21 B | 125/125 | 160/160 | 160/160 | 250/250 | 250/250 |
| 220 В DC | DC-22 A / DC-22 B | 125/125 | 160/160 | 160/160 | 250/250 | 250/250 |
| 220 В DC | DC-23 A / DC-23 B | 125/125 | 125/125 | 125/125 | 200/200 | 200/200 |
| 440 В DC | DC-20 A / DC-20 B | 125/125 | 160/160 | 200/200 | 250/250 | 400/400 |
| 440 В DC | DC-21 A / DC-21 B | 125/125 | 125/125 | 125/125 | 200/200 | 200/200 |
| 440 В DC | DC-22 A / DC-22 B | 125/125 | 125/125 | 125/125 | 200/200 | 200/200 |
| 440 В DC | DC-23 A / DC-23 B | 125/125 | 125/125 | 125/125 | 200/200 | 200/200 |
| Рабочая мощность AC-23 (кВт) | ||||||
| При 400 В AC без разрыва дополнительного контакта | 63/63 | 80/80 | 80/80 | 132/132 | 132/132 | |
| При 690 В AC без разрыва дополнительного контакта | 55/75 | 55/75 | 55/75 | 90/110 | 90/110 | |
| Реактивная мощность (квар) | ||||||
| При 400 В AC | 55 | 75 | 90 | 115 | 185 | |
| Стойкость к току короткого замыкания с защитой предохранителями в соответствии со стандартом IEC 60947-3 при 400 В AC | ||||||
| Ожидаемый ток короткого замыкания (кА, rms) | 100 | 100 | 50 | 50 | 18 | |
| Номинальный ток предохранителя (A) | 125 | 160 | 200 | 250 | 400 | |
| Перегрузочная способность | ||||||
| Выдерживаемое значение тока 0,3 с Icw (kA rms) | 15 | 15 | 15 | 17 | 17 | |
| Стойкость к току короткого замыкания (без защиты) | ||||||
| Ном. кратковременно допустимый ток 1 с Icw (kA rms) | 8 | 8 | 8 | 9 | 9 | |
| Присоединение | ||||||
| Минимальное поперечное сечение медного кабеля (мм2) | 35 | 50 | 50 | 95 | 185 | |
| Минимальное поперечное сечение медной шины (мм2) |
|
|
|
|
| |
| Максимальное поперечное сечение медного кабеля (мм2) |
| 50 | 95 | 95 | 150 | |
| Максимальная ширина медной шины (мм) | 25 | 25 | 25 | 32 | 32 | |
| Минимальный момент затяжки (Н·м) | 9 | 9 | 9 | 20 | 20 | |
| Механические характеристики | ||||||
| Срок службы (число рабочих циклов) | 10 000 | 10 000 | 10 000 | 10 000 | 10 000 | |
| Вес 3-пол. устройства (кг) | 2,9 | 2,9 | 2,9 | 3,8 | 3,9 | |
| Вес 4-пол. устройства (кг) | 4,1 | 4,1 | 4,1 | 4,6 | 4,9 | |
