Socomec SIRCOVER 1800 A
Выберите мощность:
- Реверсивный рубильник;
- От 125 до 1800 А;
- 3 или 4 полюса;
- Переключения без разрыва питания (I-I+II-II).;
- Рукоятка прямого фронтального или выносного управления
- актуального курса валют ЦБ РФ
- требуемых сроков и способов поставки
Вся электротехническая продукция компании Socomec (включая многофункциональные счетчики, устройства АВР, рубильники, выключатели и т.д.), приобретенная в «Юниджет», доставляется по всей территории России, по договоренности – в страны СНГ.
Настройка и инструкция
Открыть брошюру Socomec SIRCOVER 1800 AКомпания «Юниджет»:
- Осуществляет поставки энергетического оборудования ведущих производителей на территории Российской Федерации
- Реализует разработку индивидуальных инженерных проектов высокой степени сложности под нужды заказчиков
- Осуществляет пуско-наладочные работы (ПНР), ремонт и сервисное обслуживание электрооборудования
Для того, чтобы купить АВР, рубильники и иное электрооборудование, а также получить консультацию о сроках поставки оборудования и проведения инженерных работ, свяжитесь с нами по телефонам: +7 (812) 247-06-60 и +7 (499) 702-07-60
Компания Юниджет является официальным поставщиком решений для коммутации, контроля и безопасности Socomec: АВР, рубильников, счетчиков, измерительных приборов, УЗИП, предохранителей – на территории России.
Описание

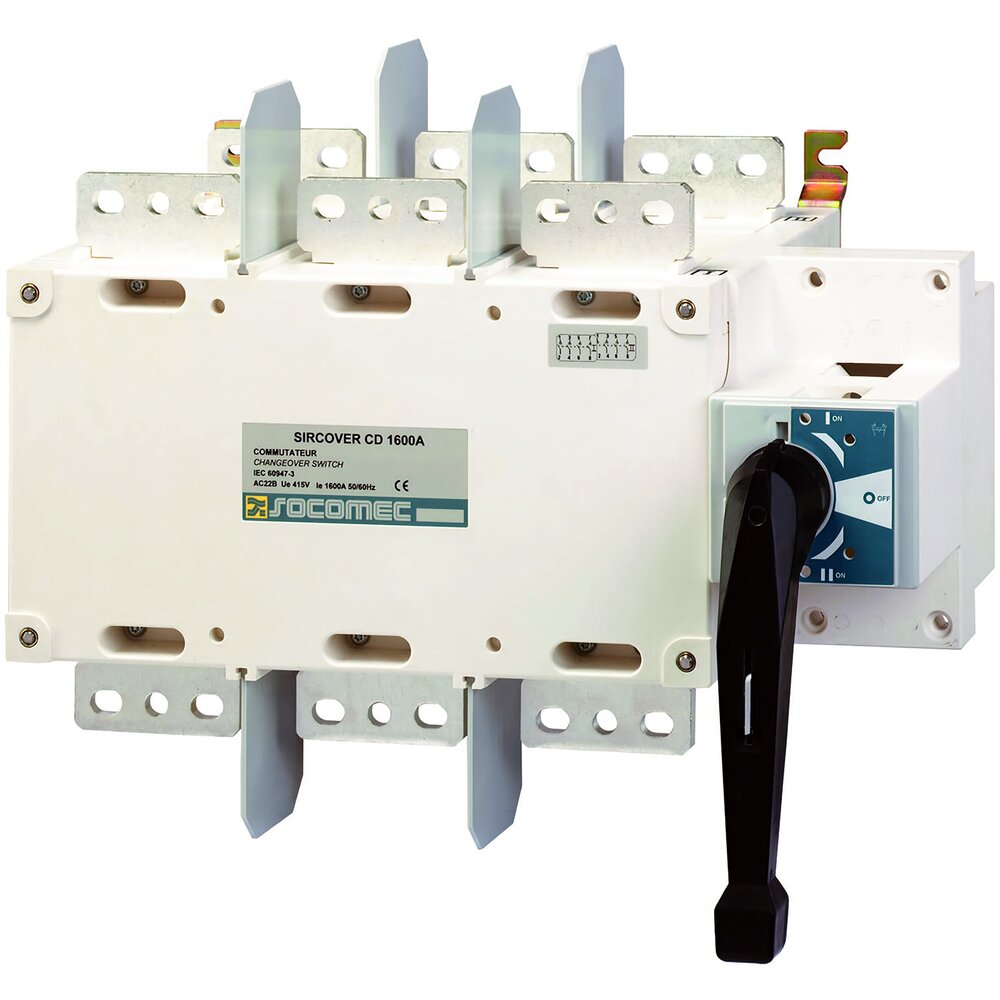

Socomec SIRCOVER 1800 A — это высокопроизводительный 3-х или 4-х полюсный реверсивный рубильник с перекрывающими контактами, предназначенный для переключения без разрыва питания (I-I+II-II). Устройство ориентировано на промышленное применение в производственных сферах и энергетике, включая подстанции, и обеспечивает надежное ручное управление с индикацией положения контактов. Рубильник доступен в шкафах из стали или полиэстера и может использоваться с рукояткой прямого фронтального или выносного управления.
Основные параметры для модели 1800 A:
-
Номинальный ток: 1800 A при 40°C — обеспечивает высокую пропускную способность для мощных систем электроснабжения.
-
Номинальное напряжение изоляции: 1000 В — гарантирует безопасность и защиту оборудования.
-
Импульсное выдерживаемое напряжение: 12 кВ — высокая устойчивость к скачкам напряжения.
Номинальный рабочий ток (Iₑ, A):
-
При 415 В AC:
-
AC-20 A/B: 1800 A
-
AC-21 A/B: 1800 A
-
AC-22 A/B: 1800 A
-
AC-23 A/B: 1250 A
-
-
При 690 В AC:
-
AC-20 A/B: 1800 A
-
AC-21 A/B: 1000 A
-
AC-22 A/B: 1000 A
-
AC-23 A/B: 500 A
-
-
При 220 В DC:
-
DC-20 A/B: 1800 A
-
DC-21 A/B: 1250 A
-
DC-22 A/B: 1250 A
-
DC-23 A/B: 1250 A
-
Стойкость к току короткого замыкания:
-
Ожидаемый ток КЗ: 100 кА rms при 400 В AC с защитой предохранителями 2 x 800 A.
-
Номинальный кратковременно допустимый ток: 100 кА rms (1 с).
-
Перегрузочная способность: Выдерживаемое значение тока 100 кА rms (0,3 с).
Присоединение:
-
Максимальное сечение медного кабеля: 6 x 185 мм².
-
Максимальная ширина медной шины: 100 мм.
-
Минимальный момент затяжки: 40 Н·м.
Механические характеристики:
-
Срок службы: 3000 рабочих циклов.
-
Вес:
-
3-полюсный: 25,7 кг
-
4-полюсный: 32 кг
-
Аксессуары
- Рукоятка прямого управления: типы B3, C1, С2 (Bypass);
- Рукоятка выносного управления: типы S2, S4, S5, V2 (Bypass, 800 - 1600 A), внешний IP65 или IP55;
- Удлинительная штанга для выносного управления (длина до 450 мм);
- Шинные перемычки различных сечений;
- Комплект медных шин (от 2000 А до 3200 А);
- Дополнительный контакт;
- Клеммные крышки (3 и 4 полюса, 125 … 630 А в зависимости от типа);
- Клеммные экраны (3 и 4 полюса, 125 … 3200 А в зависимости от типа);
- Системы блокировки и запирания (замок и катушка низкого напряжения, стандартное или пользовательское положение, разные типы монтажа).
Технические характеристики Socomec SIRCOVER 1800 А
| Термический ток Ith при 40°C | 500 A | 630 A | 800 A | 1250 A | 1600 A | 1800 A | |
| Номинальное напряжение изоляции Ui (В) | 800 | 1000 | 1000 | 1000 | 1000 | 1000 | |
| Импульсное выдерживаемое напряжение Uimp (кВ) | 8 | 12 | 12 | 12 | 12 | 12 | |
| Номинальный рабочий ток Ie (A) | |||||||
| Номинальное напряжение | Категория применения | A/B | A/B | A/B | A/B | A/B | A/B |
| 415 В AC | AC-20 A / AC-20 B | 500/500 | 630/630 | 800/800 | 1250/1250 | 1600/1600 | 1800/1800 |
| 415 В AC | AC-21 A / AC-21 B | 500/500 | 630/630 | 800/800 | 1250/1250 | 1600/1600 | 1800/1800 |
| 415 В AC | AC-22 A / AC-22 B | 500/500 | 630/630 | 800/800 | 1250/1250 | 1600/1600 | 1800/1800 |
| 415 В AC | AC-23 A / AC-23 B | 500/500 | 500/500 | 800/800 | 1250/1250 | 1250/1250 | 1250/1250 |
| 690 В AC(2) | AC-20 A / AC-20 B | 500/500 | 630/630 | 800/800 | 1250/1250 | 1600/1600 | 1800/1800 |
| 690 В AC(2) | AC-21 A / AC-21 B | 400/400 | 500/500 | 800/800 | 800/800 | 1000/1000 | 1000/1000 |
| 690 В AC(2) | AC-22 A / AC-22 B | 250/315 | 315/315 | 800/800 | 800/800 | 1000/1000 | 1000/1000 |
| 690 В AC(2) | AC-23 A / AC-23 B | 160/200 | 160/200 | 200/250 | 200/250 | 500/500 | 500/500 |
| 220 В DC | DC-20 A / DC-20 B | 500/500 | 630/630 | 800/800 | 1250/1250 | 1600/1600 | 1800/1800 |
| 220 В DC | DC-21 A / DC-21 B | 500/500 | 630/630 | 800/800 | 1250/1250 | 1250/1250 | 1250/1250 |
| 220 В DC | DC-22 A / DC-22 B | 400/500 | 500/500 | 800/800 | 1250/1250 | 1250/1250 | 1250/1250 |
| 220 В DC | DC-23 A / DC-23 B | 400/500 | 500/500 | 800/800 | 1250/1250 | 1250/1250 | 1250/1250 |
| 440 В DC | DC-20 A / DC-20 B | 500/500 | 630/630 | 800/800 | 1250/1250 | 1600/1600 | 1800/1800 |
| 440 В DC | DC-21 A / DC-21 B | 400/400 | 500/500 | 800/800 | 1250/1250 | 1250/1250 | 1250/1250 |
| 440 В DC | DC-22 A / DC-22 B | 315/400 | 500/500 | 800/800 | 1250/1250 | 1250/1250 | 1250/1250 |
| 440 В DC | DC-23 A / DC-23 B | 400/400 | 500/500 | 800/800 | 1250/1250 | 1250/1250 | 1250/1250 |
| Рабочая мощность AC-23 (кВт) | |||||||
| При 400 В AC без разрыва дополнительного контакта | 280/280 | 280/280 | 450/450 | 710/710 | 710/710 | 710/710 | |
| При 690 В AC без разрыва дополнительного контакта | 150/185 | 150/185 | 185/220 | 185/220 | 475/475 | 475/475 | |
| Реактивная мощность (квар) | |||||||
| При 400 В AC | 230 | 290 | 365 | 575 | |||
| Стойкость к току короткого замыкания с защитой предохранителями в соответствии со стандартом IEC 60947-3 при 400 В AC | |||||||
| Ожидаемый ток короткого замыкания (кА, rms) | 100 | 70 | 50 | 100 | 100 | 100 | |
| Номинальный ток предохранителя (A) | 500 | 630 | 800 | 1250 | 2 x 800 | 2 x 800 | |
| Перегрузочная способность | |||||||
| Выдерживаемое значение тока 0,3 с Icw (kA rms) | 25 | 25 | 50 | 65 | 100 | 100 | |
| Стойкость к току короткого замыкания (без защиты) | |||||||
| Ном. кратковременно допустимый ток 1 с Icw (kA rms) | 14 | 25 | 50 | 65 | 100 | 100 | |
| Присоединение | |||||||
| Минимальное поперечное сечение медного кабеля (мм2) | 240 | 2 x 150 | 2 x 185 | ||||
| Минимальное поперечное сечение медной шины (мм2) | 2 x 30 x 5 | 2 x 40 x 5 | 2 x 60 x 5 | 2 x 80 x 5 | 2 x 80 x 5 | ||
| Максимальное поперечное сечение медного кабеля (мм2) | 240 | 240 | 2 x 300 | 2 x 300 | 4 x 185 | 6 x 185 | |
| Максимальная ширина медной шины (мм) | 40 | 50 | 63 | 63 | 100 | 100 | |
| Минимальный момент затяжки (Н·м) | 20 | 20 | 20 | 20 | 40 | 40 | |
| Механические характеристики | |||||||
| Срок службы (число рабочих циклов) | 5 000 | 5 000 | 3 000 | 3 000 | 3 000 | 3 000 | |
| Вес 3-пол. устройства (кг) | 9,1 | 9,1 | 20,5 | 21,6 | 25,7 | 25,7 | |
| Вес 4-пол. устройства (кг) | 11,1 | 11,1 | 24,8 | 26,2 | 32 | 32 | |
