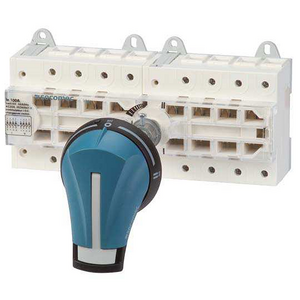

Socomec SIRCO VM1
Выберите мощность:
- Реверсивный рубильник;
- Монтаж на DIN-рейку или панель;
- Подходит для шкафов с уменьшенной глубиной
Настройка и инструкция
Открыть брошюру Socomec SIRCO VM1- актуального курса валют ЦБ РФ
- требуемых сроков и способов поставки
Вся электротехническая продукция компании Socomec (включая многофункциональные счетчики, устройства АВР, рубильники, выключатели и т.д.), приобретенная в «Юниджет», доставляется по всей территории России, по договоренности – в страны СНГ.
Наличие представленного оборудования и сроки поставки Вы можете уточнить у наших специалистов.
| Артикул | Наименование | Цена |
|---|---|---|
| 44303006 | COMMUT VM1 Реверсивный рубильник с видимым разрывом 3X63A F | 13 750 руб. |
| 44303008 | COMMUT VM1 Реверсивный рубильник с видимым разрывом 3X80A F | 15 009 руб. |
| 44303010 | COMMUT VM1 Реверсивный рубильник с видимым разрывом 3X100A F | 16 234 руб. |
| 44303012 | COMMUT VM1 Реверсивный рубильник с видимым разрывом 3X125A F | 18 438 руб. |
| 44304006 | COMMUT VM1 Реверсивный рубильник с видимым разрывом 4X63A F | 15 009 руб. |
| 44304008 | COMMUT VM1 Реверсивный рубильник с видимым разрывом 4X80A F | 16 234 руб. |
| 44304010 | COMMUT VM1 Реверсивный рубильник с видимым разрывом 4X100A F | 17 633 руб. |
| 44304012 | COMMUT VM1 Реверсивный рубильник с видимым разрывом 4X125A F | 19 767 руб. |
| 44403006 | COMMUT VM1 Реверсивный рубильник с видимым разрывом 3X63A F I-I+II-II | 27 989 руб. |
| 44403008 | COMMUT VM1 Реверсивный рубильник с видимым разрывом 3X80A F I-I+II-II | 36 386 руб. |
| 44403010 | COMMUT VM1 Реверсивный рубильник с видимым разрывом 3X100A F I-I+II-II | 38 835 руб. |
| 44403012 | COMMUT VM1 Реверсивный рубильник с видимым разрывом 3X125A F I-I+II-II | 43 733 руб. |
| 44404006 | COMMUT VM1 Реверсивный рубильник с видимым разрывом 4X63A F I-I+II-II | 30 788 руб. |
| 44404008 | COMMUT VM1 Реверсивный рубильник с видимым разрывом 4X80A F I-I+II-II | 38 835 руб. |
| 44404010 | COMMUT VM1 Реверсивный рубильник с видимым разрывом 4X100A F I-I+II-II | 42 334 руб. |
| 44404012 | COMMUT VM1 Реверсивный рубильник с видимым разрывом 4X125A F I-I+II-II | 47 582 руб. |
Стоимость может быть изменена без предварительного уведомления. Информация об оферте.
Компания «Юниджет»:
- Осуществляет поставки энергетического оборудования ведущих производителей на территории Российской Федерации
- Реализует разработку индивидуальных инженерных проектов высокой степени сложности под нужды заказчиков
- Осуществляет пуско-наладочные работы (ПНР), ремонт и сервисное обслуживание электрооборудования
Для того, чтобы купить АВР, рубильники и иное электрооборудование, а также получить консультацию о сроках поставки оборудования и проведения инженерных работ, свяжитесь с нами по телефонам: +7 (812) 247-06-60 и +7 (499) 702-07-60
Компания Юниджет является официальным поставщиком решений для коммутации, контроля и безопасности Socomec: АВР, рубильников, счетчиков, измерительных приборов, УЗИП, предохранителей – на территории России.
Описание

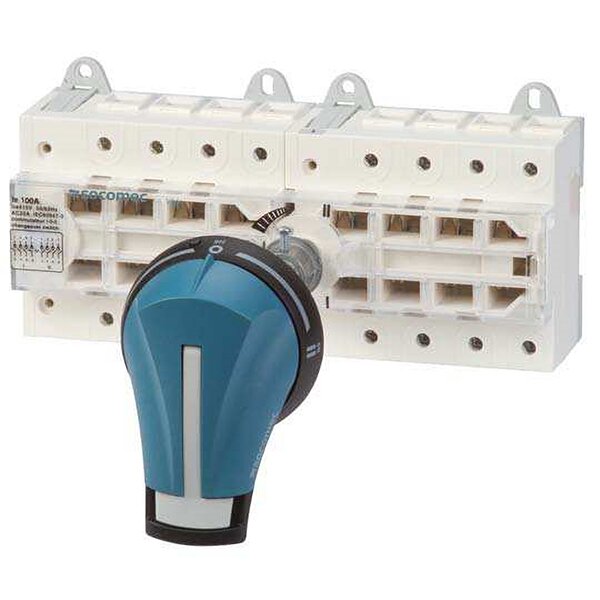

Socomec SIRCO VM1 — 3-х и 4-х полюсные реверсивные рубильники, 63 А, 80 А, 100 А и 125 А, с ручным управлением с индикацией положения контактов. Предназначены для применения на объектах инфраструктуры с критической нагрузкой, промышленности и энергетике. Производят переключение между источниками питания низкого напряжения или отключение под нагрузкой. Переключатели I-0-II и I-I+II-II.
Инструкция Socomec SIRCO VM1 63 А - 125 А
Аксессуары
- Рукоятка прямого управления (63 — 125 А, I-0-II и I-I+II-II)
- Рукоятка выносного управления: (IP55 и IP65, 63 — 125 А, I-0-II и I-I+II-II)
- Удлинительная штанга для выносного управления (длина 200 и 320 мм);
- Соединительная шина IP20 (3 и 4 полюса);
- НО/НЗ перекидной дополнительный контакт (I-0-II)
Технические характеристики Socomec SIRCO VM1 (63 А — 125 А)
| Термический ток Ith (40 °C) | 63 A | 80 A | 100 A | 125 A | |
| Номинальное напряжение изоляции Ui (В) | 800 | 800 | 800 | 800 | |
| Номинальное импульсное выдерживаемое напряжение Uimp (kВ) | 8 | 8 | 8 | 8 | |
| Номинальный рабочий ток Ie (A) в соответствии со стандартом IEC 60947-3 | |||||
| Номинальное напряжение | Категория применения | A/B | A/B | A/B | A/B |
| 415 В AC | AC-21 A / AC-21 B | 63/63 | 80/80 | 100/100 | 125/125 |
| 415 В AC | AC-21 A / AC-21 B | 63/63 | 80/80 | 100/100 | 125/125 |
| 415 В AC | AC-22 A / AC-22 B | 63/63 | 80/80 | 100/100 | 125/125 |
| 415 В AC | AC-23 A / AC-23 B | 63/63 | 63/63 | 63/63 | 63/63 |
| 690 В AC | AC-20 A / AC-20 B | 63/63 | 80/80 | 100/100 | 125/125 |
| 690 В AC | AC-21 A / AC-21 B | 63/63 | 80/80 | 80/80 | 80/80 |
| 690 В AC | AC-22 A / AC-22 B | 40/40 | 40/40 | 40/40 | 40/40 |
| 690 В AC | AC-23 A / AC-23 B | 25/25 | 25/25 | 25/25 | 25/25 |
| 220 В DC | DC-20 A / DC-20 B | 63/63 | 80/80 | 100/100 | 125/125 |
| 220 В DC | DC-21 A / DC-21 B | 63/63 | 80/80 | 100/100 | 125/125 |
| 220 В DC | DC-22 A / DC-22 B | 63/63 | 80/80 | 100/100 | 100/100 |
| 220 В DC | DC-23 A / DC-23 B | 63/63 | 63/63 | 63/63 | 63/63 |
| Рабочая мощность AC-23 (kВт) | |||||
| При 400 В AC без предварительного разрыва AC-23 | 30/30 | 30/30 | 30/30 | 30/30 | |
| При 690 В AC без предварительного разрыва AC-23 | 22/22 | 22/22 | 22/22 | 22/22 | |
| Реактивная мощность (квар) | |||||
| При 400 В AC | 28 | 37 | 45 | 55 | |
| Стойкость к короткому замыканию, защита предохранителями (kA rms прогнозируемый ток) | |||||
| Прогнозируемый ток короткого замыкания (kA rms) | 100 | 100 | 100 | 50 | |
| Номинальный ток предохранителя (A) | 63 | 80 | 100 | 125 | |
| Перегрузочная способность | |||||
| Ном. кратковременно допустимый ток 0,3 с. Icw (kA, rms) | 4,5 | 4,5 | 4,5 | 4,5 | |
| Стойкость к току короткого замыкания (без защиты) | |||||
| Ном. кратковременно допустимый ток 1 с. Icw (kA, rms) | 2,5 | 2,5 | 2,5 | 2,5 | |
| Ном. стойкость к току короткого замыкания Icm (kA пиковая) | 3,55 | 3,55 | 3,55 | 3,55 | |
| Подсоединение | |||||
| Минимальное поперечное сечение медного кабеля (мм2) | 4 | 4 | 4 | 4 | |
| Максимальное поперечное сечение медного кабеля (мм2) | 50 | 50 | 50 | 50 | |
| Момент затяжки мин./макс. (Н·м) | 6 | 6 | 6 | 6 | |
| Механические характеристики | |||||
| Срок службы (число рабочих циклов) | 10000 | 10000 | 10000 | 10000 | |
| Вес 3-пол. устройства (кг) | 1,2 | 1,2 | 1,4 | 1,4 | |
| Вес 4-пол. устройства (кг) | 1,4 | 1,4 | 1,6 | 1,6 | |
