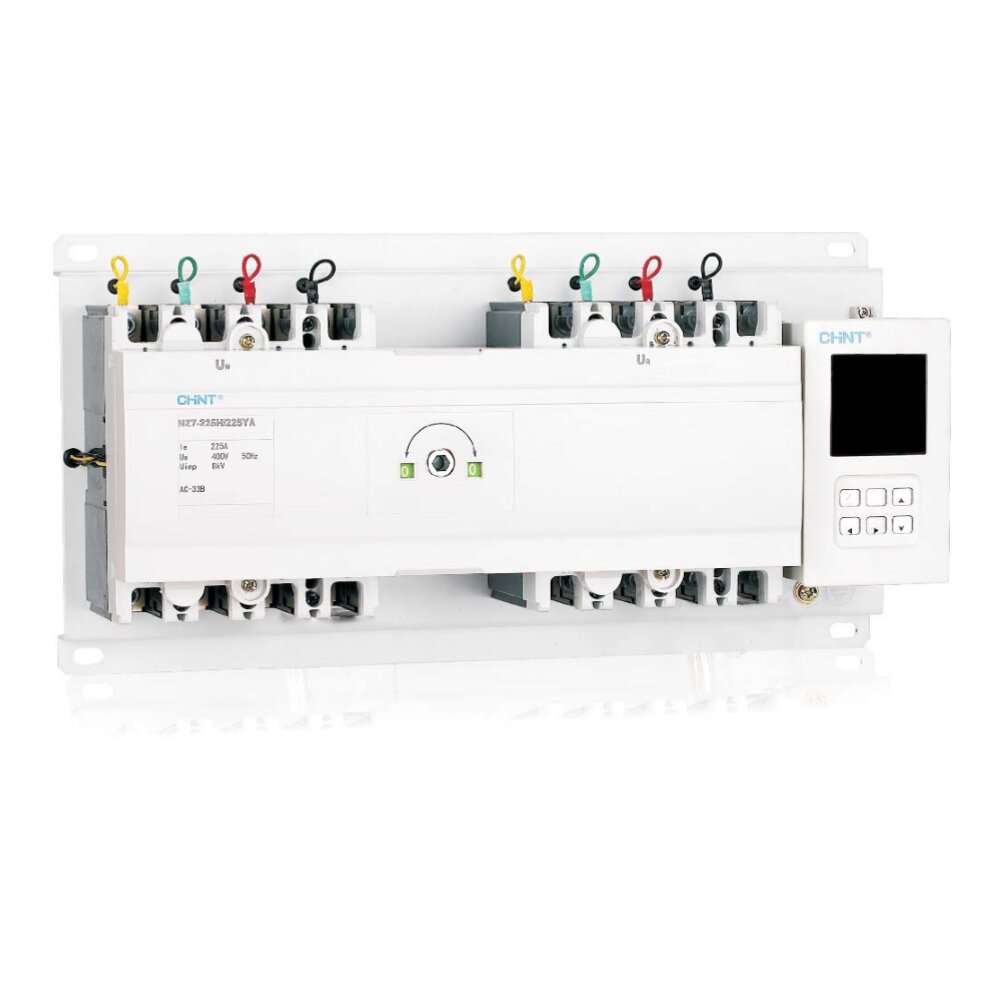

Chint NZ7-250
Выберите мощность:
-
Номинальный ток теплового распцепителя, А:
- NZ7-63 – 16, 20, 25, 32, 40, 50, 63 А
- NZ7-125 – 16, 20, 25, 32, 40, 50, 63, 80, 100 А
- NZ7-250 – 100, 125, 160, 200 А
- NZ7-400 – 250, 315, 400 А
- NZ7-630 – 400, 500, 630 А
-
Номинальная отключающая способность при коротком замыкании (Icn), кА:
- NZ7-63: 15, 35, 35 кА
- NZ7-125: 25, 50, 65, 50 кА
- NZ7-250: 25, 50, 65, 50 кА
- NZ7-400: 35, 50, 70 кА
- NZ7-630: 35, 50, 70 кА
- актуального курса валют ЦБ РФ
- требуемых сроков и способов поставки
Вся электротехническая продукция компании Socomec (включая многофункциональные счетчики, устройства АВР, рубильники, выключатели и т.д.), приобретенная в «Юниджет», доставляется по всей территории России, по договоренности – в страны СНГ.
Настройка и инструкция
Открыть брошюру (PDF) Chint NZ7-250Компания «Юниджет»:
- Осуществляет поставки энергетического оборудования ведущих производителей на территории Российской Федерации
- Реализует разработку индивидуальных инженерных проектов высокой степени сложности под нужды заказчиков
- Осуществляет пуско-наладочные работы (ПНР), ремонт и сервисное обслуживание электрооборудования
Для того, чтобы купить АВР или иное электрооборудование, а также получить консультацию о сроках поставки оборудования и проведения инженерных работ, свяжитесь с нами по телефонам: +7 (812) 247-06-60 и +7 (499) 702-07-60
Описание
Системы АВР (автоматической ввод резерва) Chint NZ7 рассчитаны на номинальное рабочее напряжение 400 В при 50 Гц, с максимально допустимым импульсным напряжением 6 кВ (NZ7-63) и 8 кВ (NZ7-125, NZ7-250, NZ7-400, NZ7-630). Работают с 3 и 4 полюсами.
Технические характеристики Chint NZ7-125
| Тип продукта | NZ7-63 | NZ7-125 | NZ7-250 | NZ7-400 | NZ7-630 | ||
| Соответствует принятому стандарту | IEC/EN 60947-6-1, ГОСТ Р 50030.6.1 | ||||||
| Тип устанавливаемых выключателей | NM1-63 | NM1-125 | NM1-250 | NM1-400 | NM1-630 | ||
| Электрические параметры | |||||||
| Температура рабочей среды | -5°C +40°С | ||||||
| Высота над уровнем моря, м | 2000 | ||||||
| Класс загрязнения | 3 | ||||||
| Номинальный ток теплового расцепителя, А | 16, 20, 25, 32, 40, 50, 63 | 16, 20, 25, 32, 40, 50, 63, 80, 100 | 100, 125, 160, 200 | 250, 315, 400 | 400, 500, 630 | ||
| Номинальное рабочее напряжение (Ue), В | 400, 50 Гц | ||||||
| Номинальное напряжение изоляции (Ui), В | АС500 | АС800 | АС800 | АС800 | АС800 | ||
| Максимально допустимое импульсное напряжение,кВ | 6 | 8 | 8 | 8 | 8 | ||
| Количество полюсов | ЗР | 4Р | ЗР, 4Р | ЗР, 4Р | ЗР, 4Р | ЗР, 4Р | |
| Коды отключающей способности при коротком замыкании | SH | Н | SHR Н | S Н R Н | SHR | SHR | |
| Номинальная включающая способность при коротком замыкании (Icm), кА | 31.5 73.5 | 73.5 | 52.5 105 143 105 | 52.5 105 143 105 | 73.5 110 154 | 73.5 110 154 | |
| Номинальная отключающая способность при коротком замыкании (1сп), кА | 15 35 | 35 | 25 50 65 50 | 25 50 65 50 | 35 50 70 | 35 50 70 | |
| Ресурс, циклов ВО | 6000 | 6000 | 6000 | 4000 | 3000 | ||
| Категория применения | АС-33 В | ||||||
| Класс электрооборудования | СВ класс | ||||||
| Уровень защиты | IP30 (кроме главного терминала цепи) | ||||||
| Защита | Защита от перегрузки / короткого замыкания | ||||||
| Характеристика контроллера | |||||||
| Контроллер | Тип А (базовый тип) | ||||||
| Номинальное напряжение питания цепей управления Us, В | 230 | ||||||
|
| |||||||
| Режим установки контроллера | Интегрированный / разделенный (указано на поверхности корпуса NZ7) | ||||||
| Рабочее время перехода (без временной задержки), с | <3.2 | <3.5 | <3.6 | <4 | <5 | ||
| Потребляемая мощность, Вт | ≤10 | ||||||
| Исполнение и подключение | |||||||
| Исполнение | стационарное | ||||||
| Режим подсоединения | подсоединение с передней стороны | ||||||
