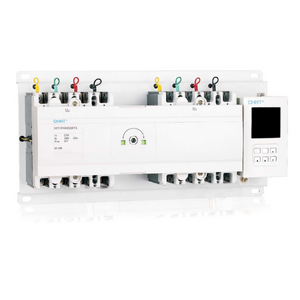

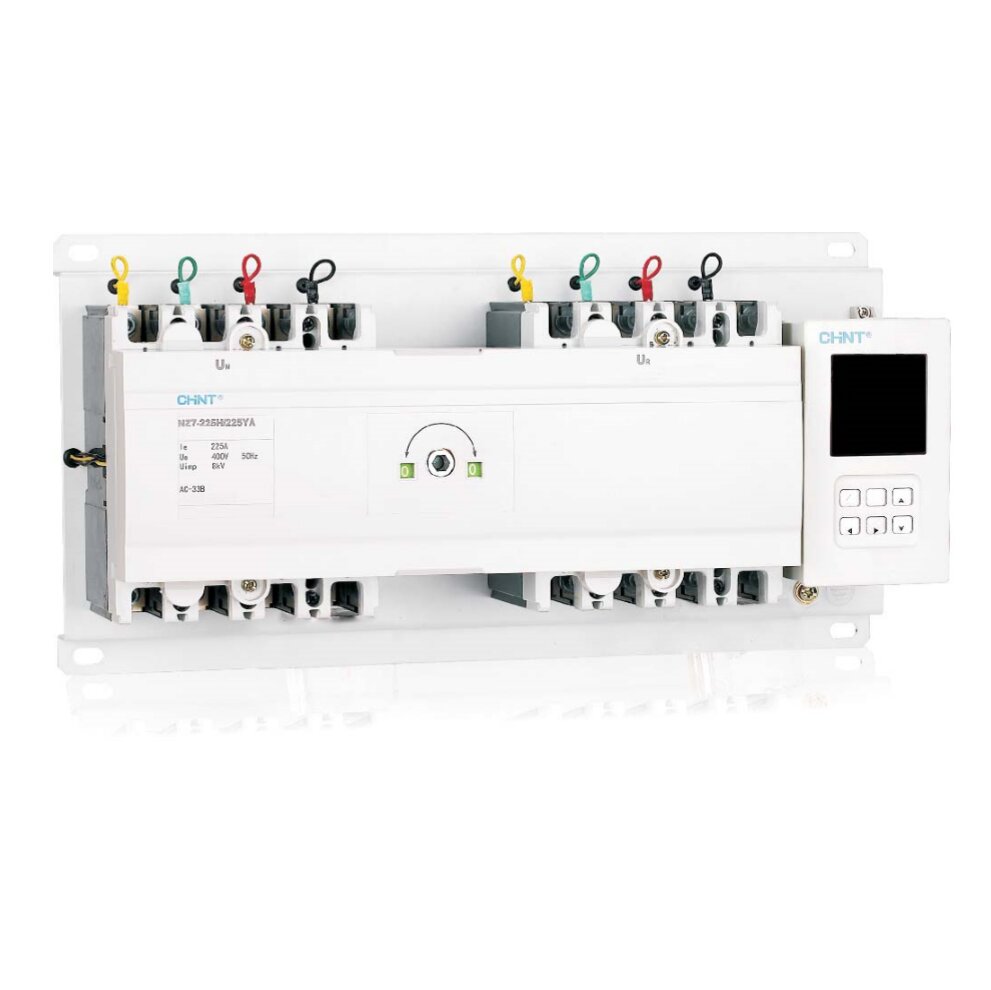

Chint NZ7

Chint NZ7
    Номинальный ток теплового распцепителя, А:
  • NZ7-63 – 16, 20, 25, 32, 40, 50, 63 А
  • NZ7-125 – 16, 20, 25, 32, 40, 50, 63, 80, 100 А
  • NZ7-250 – 100, 125, 160, 200 А
  • NZ7-400 – 250, 315, 400 А
  • NZ7-630 – 400, 500, 630 А
    Номинальная отключающая способность при коротком замыкании (Icn), кА:
  • NZ7-63: 15, 35, 35 кА
  • NZ7-125: 25, 50, 65, 50 кА
  • NZ7-250: 25, 50, 65, 50 кА
  • NZ7-400: 35, 50, 70 кА
  • NZ7-630: 35, 50, 70 кА
Производитель: Chint
Сила тока, А.: 63, 630, 400, 250, 125
Количество полюсов: 3, 4


Настройка и инструкция

открыть брошюру (PDF) Chint NZ7
Цена: по запросу, формируется исходя из:
  • актуального курса валют ЦБ РФ
  • требуемых сроков и способов поставки

Вся электротехническая продукция компании Socomec (включая многофункциональные счетчики, устройства АВР, рубильники, выключатели и т.д.), приобретенная в «Юниджет», доставляется по всей территории России, по договоренности – в страны СНГ.

Наличие представленного оборудования и сроки поставки Вы можете уточнить у наших специалистов.



    Компания «Юниджет»:

    Для того, чтобы купить АВР или иное электрооборудование, а также получить консультацию о сроках поставки оборудования и проведения инженерных работ, свяжитесь с нами по телефонам: +7 (812) 247-06-60 и +7 (499) 702-07-60


    Системы АВР (автоматической ввод резерва) Chint NZ7 рассчитаны на номинальное рабочее напряжение 400 В при 50 Гц, с максимально допустимым импульсным напряжением 6 кВ (NZ7-63) и 8 кВ (NZ7-125, NZ7-250, NZ7-400, NZ7-630). Работают с 3 и 4 полюсами.


    Технические характеристики Chint NZ7

    Тип продукта

    NZ7-63

    NZ7-125

    NZ7-250

    NZ7-400

    NZ7-630

    Соответствует принятому стандарту

    IEC/EN 60947-6-1, ГОСТ Р 50030.6.1

    Тип устанавливаемых выключателей

    NM1-63

    NM1-125

    NM1-250

    NM1-400

    NM1-630

    Электрические параметры

    Температура рабочей среды

    -5°C +40°С

    Высота над уровнем моря, м

    2000

    Класс загрязнения

    3

    Номинальный ток теплового расцепителя, А

    16, 20, 25, 32, 40, 50, 63

    16, 20, 25, 32, 40, 50, 63, 80, 100

    100, 125, 160, 200

    250, 315, 400

    400, 500, 630

    Номинальное рабочее напряжение (Ue), В

    400, 50 Гц

    Номинальное напряжение изоляции (Ui), В

    АС500

    АС800

    АС800

    АС800

    АС800

    Максимально допустимое импульсное напряжение,кВ

    6

    8

    8

    8

    8

    Количество полюсов

    ЗР

    ЗР, 4Р

    ЗР, 4Р

    ЗР, 4Р

    ЗР, 4Р

    Коды отключающей способности при коротком замыкании

    SH

    Н

    SHR Н

    S      Н       R        Н

    SHR

    SHR

    Номинальная включающая способность при коротком замыкании (Icm), кА

    31.5  73.5

    73.5

    52.5  105  143  105

    52.5  105  143  105

    73.5  110  154

    73.5  110  154

    Номинальная отключающая способность при коротком замыкании (1сп), кА

    15  35

    35

    25  50  65  50

    25  50  65  50

    35  50  70

    35 50 70

    Ресурс, циклов ВО

    6000

    6000

    6000

    4000

    3000

    Категория применения

    АС-33 В

    Класс электрооборудования

    СВ класс

    Уровень защиты

    IP30 (кроме главного терминала цепи)

    Защита

    Защита от перегрузки / короткого замыкания

    Характеристика контроллера

    Контроллер

    Тип А (базовый тип)

    Номинальное напряжение питания цепей управления Us, В

    230



    Режим установки контроллера

    Интегрированный / разделенный (указано на поверхности корпуса NZ7)

    Рабочее время перехода (без временной задержки), с

    <3.2

    <3.5

    <3.6

    <4

    <5

    Потребляемая мощность, Вт

    ≤10

    Исполнение и подключение

    Исполнение

    стационарное

    Режим подсоединения

    подсоединение с передней стороны
