Блоки автоматического ввода резерва ABB

Выберите мощность:
Блоки автоматического ввода резерва ABB
    OTM_C2D_
  • Номинальное рабочее напряжение Ue: 208-415 В AC +/- 20 % + N
  • Фаза – нейтраль: 120-240 В AC +/- 20 %
    • OTM_C3D_
  • Номинальное рабочее напряжение Ue: 208 - 415 В AC +/- 20 % + N
  • Фаза – нейтраль: 120-240 В AC +/- 20 %
    • OTM_C8D_
  • Номинальное рабочее напряжение Ue: 100-415 В AC +/- 20 %
  • Фаза – нейтраль: 57,7-240 В AC +/- 20 %

Производитель:ABB
Сила тока, А.:160, 1600, 1250, 1000, 800, 630, 400, 314, 250, 200
Количество полюсов:3, 4


Настройка и инструкция

Открыть брошюру Блоки автоматического ввода резерва ABB
Запрос коммерческого предложения
Цена: формируется исходя из:
  • актуального курса валют ЦБ РФ
  • требуемых сроков и способов поставки

Вся электротехническая продукция компании Socomec (включая многофункциональные счетчики, устройства АВР, рубильники, выключатели и т.д.), приобретенная в «Юниджет», доставляется по всей территории России, по договоренности – в страны СНГ.

Наличие представленного оборудования и сроки поставки Вы можете уточнить у наших специалистов.



Компания «Юниджет»:

Для того, чтобы купить АВР или иное электрооборудование, а также получить консультацию о сроках поставки оборудования и проведения инженерных работ, свяжитесь с нами по телефонам: +7 (812) 247-06-60 и +7 (499) 702-07-60

Описание

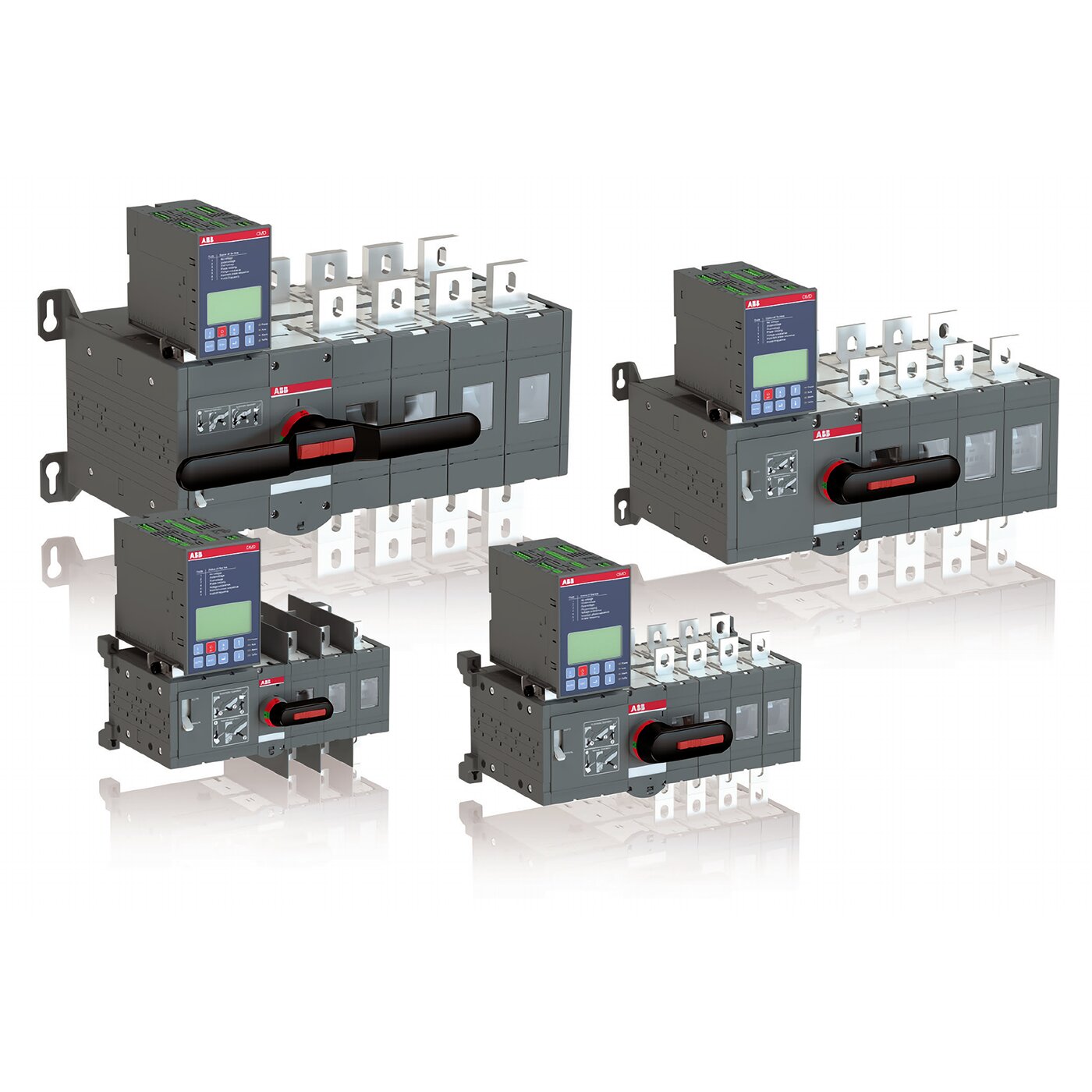

Блоки автоматического ввода резерва (АВР) от компании ABB обладают высокими показателями надежности и повсеместно используются как на предприятиях России, так и бытовых нуждах. Оборудованы мотор-приводом. Старшее решение (OTM_C8D) также обладает LCD-экраном, журналом аварийных сигналов, интерфейсом Fieldbus и функцией подачи вспомогательного напряжения от внешнего источника питания в случае отказа основного. Все АВР ABB полностью совместимы с генераторными установками, имеют малые задержки срабатывания и способны функционировать в широких промежутках рабочих температур. Три или четыре полюса, от 160 А до 1600 А.

Специалисты Юниджет занимаются настройкой и монтажом систем коммутации, контроля и защиты на территории России, в том числе — оборудованием компании ABB. Дополнительные сведения можно получить, воспользовавшись формой «Запрос коммерческого предложения» или контактным телефоном.

Видео

Технические характеристики АВР ABB

Блок автоматического ввода резерва, главная цепь

Значение

0TM_C2D_

Номинальное рабочее напряжение Ue

208-41 5 В АС +/- 20 % + N

Фаза - нейтраль

120-240 В АС +/- 20 %

Номинальная частота

50/60 Гц +/- 10 %

Номинальное импульсное выдерживаемое напряжение Uimp

6 кВ

0TM_C3D_

Номинальное рабочее напряжение Ue

208 - 415 В АС +/- 20 % + N

Фаза - нейтраль

120-240 В АС +/- 20 %

Номинальная частота

50/60 Гц +/- 10 %

Номинальное импульсное выдерживаемое напряжение Uimp

6 кВ

0TM_C8D_

Номинальное рабочее напряжение Ue

100-415 В АС +/- 20 %

Фаза - нейтраль

57,7-240 В АС +/- 20 %

Номинальная частота

50/60 Гц +/- 10 %

Номинальное импульсное выдерживаемое напряжение Uimp

6 кВ

Вспомогательное напряжение при напряжении 57,7 - 109 В АС

24-110 В DC (от -10 до 15 %)

Рабочая температура

Температура транспортировки и хранения

-5... + 40 °С -40...+70 °С

Высота над уровнем моря

макс. 2000 м

Моторный привод, цепь управления

Моторный привод, цепь управления



ОТМ160...250

ОТМ315...400 ОТМ630...800

ОТМ1000...1600











Ном. рабочее напряжение U [VI

Степень загрязнения 3 - 50/60 Гц





220 - 240 В АС



Диапазон рабочего напряжения







0,8...1,2 х Ue



Время срабатывания







См. таблицу ниже



Номинальный ток In



А

0.2

0.5          0.7

1.8

Пусковой ток



А

1.3

2.1          2.8

7.7

Встроенный предохранитель

Тип / In / Ном. ток

мА

Т/315/Н

Т/500/Н         Т/1000/Н

Т/2000/Н



Размеры

мм

5x20

5x20

5x20

Количество циклов

Цикл 0 — I — 0 — II — 0











Макс, длительный

цикл/мин.

1

0.5



Макс, краткосрочный, < 10 циклов

цикл/мин.

10

5

Категория перенапряжения

III

Номинальное импульсное выдерживаемое напряжение Uimp

кВ

4

Диэлектрическая прочность

50 Гц 1 мин.

кВ

1.5

Питание

Питание Ue





РЕ - N - L

Сечение проводника

одно-/многопроволочный

мм2

1.5 - 2.5

Устройство защиты от К.З.

Макс, номинал предохранителя

А

16

Информация о состоянии блокировки



нет БСНН

Сечение

одно-/многопроволочный

мм2

1.5 - 2.5

Ручка установлена или моторный привод заблокирован

11-12-14 (перекл.)



5A/250B/cosFi=1

Блокировка моторного привода

23-24 (НО)



5A/250B/cosFi=1

Устройство защиты от К.З.

Тип х-ки срабатывания и номинал автомат, выкл.

С/2А

Степень защиты





IP20

Рабочая температура



°С

-25...+55

Темп, транспортировки и хранения



°С

-40...+70

Макс, высота над уровнем моря



м

2000
