Socomec ATyS g 2000 A
Выберите мощность:
- Автоматический реверсивный рубильник;
- От 125 до 3200 А;
- 3 или 4 полюса;
- Крепеж на DIN рейку или монтажную плату;
- актуального курса валют ЦБ РФ
- требуемых сроков и способов поставки
Вся электротехническая продукция компании Socomec (включая многофункциональные счетчики, устройства АВР, рубильники, выключатели и т.д.), приобретенная в «Юниджет», доставляется по всей территории России, по договоренности – в страны СНГ.
Настройка и инструкция
Открыть брошюру (PDF) Socomec ATyS g 2000 AКомпания «Юниджет»:
- Осуществляет поставки энергетического оборудования ведущих производителей на территории Российской Федерации
- Реализует разработку индивидуальных инженерных проектов высокой степени сложности под нужды заказчиков
- Осуществляет пуско-наладочные работы (ПНР), ремонт и сервисное обслуживание электрооборудования
Для того, чтобы купить АВР, рубильники и иное электрооборудование, а также получить консультацию о сроках поставки оборудования и проведения инженерных работ, свяжитесь с нами по телефонам: +7 (812) 247-06-60 и +7 (499) 702-07-60
Компания Юниджет является официальным поставщиком решений для коммутации, контроля и безопасности Socomec: АВР, рубильников, счетчиков, измерительных приборов, УЗИП, предохранителей – на территории России.
Описание

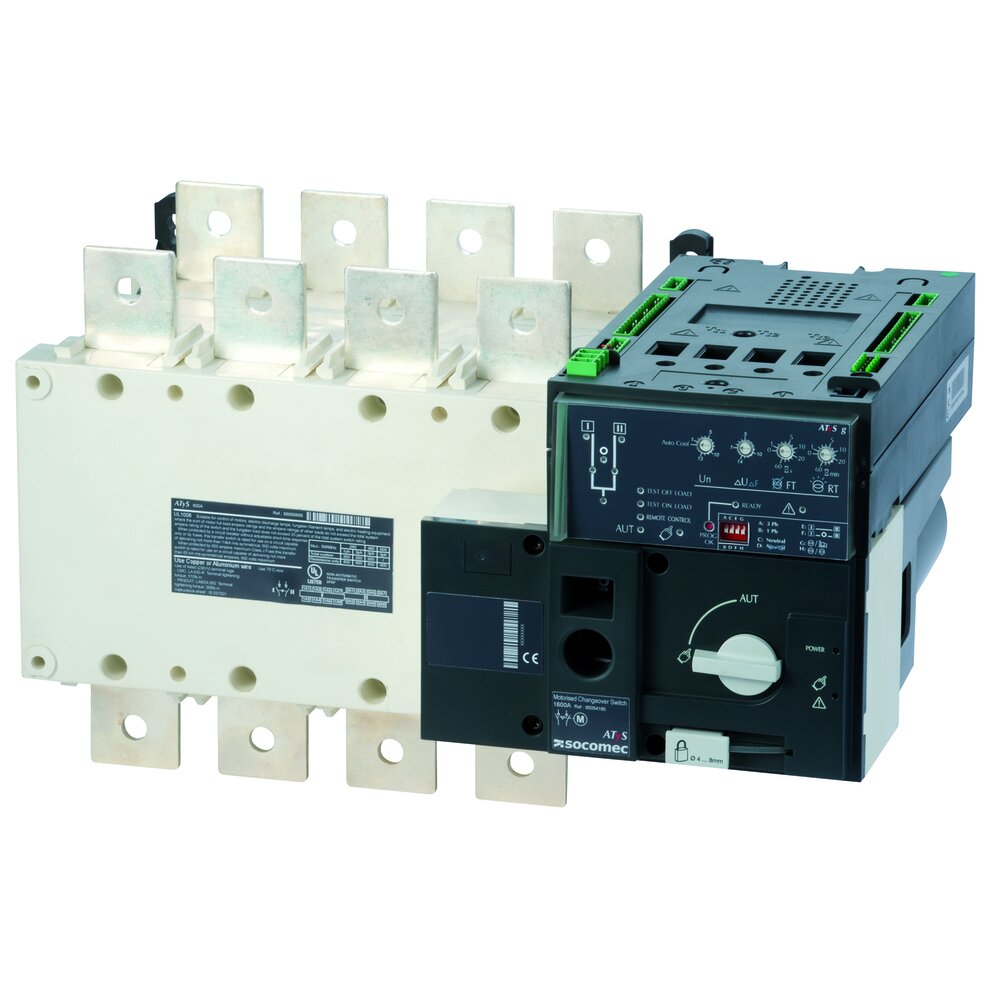

Socomec ATyS g - трехфазный автоматический реверсивный рубильник, 3 или 4 полюса, с видимым разрывом. Они включают в себя все функции, предлагаемые ATyS d, а также функции, предназначенные для применения в приложениях типа "сеть / ДГУ". В автоматическом режиме они обеспечивают мониторинг и переключение между двумя источниками питания, а также переключение с нагрузки на нагрузку в соответствии с параметрами, сконфигурированными через два потенциометра и четыре DIP-переключателя. Предназначены для использования в низковольтных системах питания, где допускается кратковременное прерывание подачи нагрузки. Время ввода оборудования в эксплуатацию - не более 2-3 минут.
Доступные исполнения АВР:
- Трех или четырехполюсные;
- От 125 А до 3200 А;
- Крепление на монтажную панель или DIN-рейку
Видео
Технические характеристики Socomec ATyS g 2000 А
| Термический ток Ith при 40°C (A) | 800 A | 1000 A | 1250 A | 1600 A | 2000 A | 2500 A | 3200 A | |
| Номинальное напряжение изоляции Ui (В) (силовая цепь) | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | |
| Номинальное импульсное выдерживаемое напряжение Uimp (kВ) (силовая цепь) | 12 | 12 | 12 | 12 | 12 | 12 | 12 | |
| Номинальное напряжение изоляции Ui (В) (операционная цепь) | 300 | 300 | 300 | 300 | 300 | 300 | 300 | |
| Номинальное импульсное выдерживаемое напряжение Uimp (kВ) (операционная цепь) | 4 | 4 | 4 | 4 | 4 | 4 | 4 | |
| Номинальный рабочий ток (A) в соответствии со стандартом IEC 60947-3 | ||||||||
| Номинальное напряжение | Категория применения | A/B | A/B | A/B | A/B | A/B | A/B | A/B |
| 415 VAC | AC-21 A / AC-21 B | 800/800 | 1000/1000 | 1250/1250 | 1600/1600 | -/2000 | -/2500 | -/3200 |
| 415 VAC | AC-22 A / AC-22 B | 800/800 | 1000/1000 | 1250/1250 | 1600/1600 | -/2000 | -/2500 | -/3200 |
| 415 VAC | AC-23 A / AC-23 B | 800/800 | 1000/1000 | 1250/1250 | 1250/1250 | -/1600 | -/1600 | -/1600 |
| 500 VAC | AC-21 A / AC-21 B | 800/800 | 1000/1000 | 1250/1250 | 1600/1600 | -/2000 | -/2000 | -/2000 |
| 500 VAC | AC-22 A / AC-22 B | 630/630 | 800/800 | 1000/1000 | 1600/1600 |
|
|
|
| 500 VAC | AC-23 A / AC-23 B | 630/630 | 630/630 | 800/800 | 1000/1000 |
|
|
|
| 690 VAC | AC-21 A / AC-21 B | 800/800 | 1000/1000 | 1250/1250 | 1600/1600 | -/2000 | -/2000 | -/2000 |
| 690 VAC | AC-22 A / AC-22 B | 630/630 | 800/800 | 1000/1000 | 1000/1000 |
|
|
|
| 690 VAC | AC-23 A / AC-23 B | 400/400 | 630/630 | 800/800 | 800/800 |
|
|
|
| 220 VDC | DC-21 A / DC-21 B | 800/800 | 1000/1000 | 1250/1250 | 1250/1250 |
|
|
|
| 220 VDC | DC-22 A / DC-22 B | 800/800 | 1000/1000 | 1250/1250 | 1250/1250 |
|
|
|
| 220 VDC | DC-23 A / DC-23 B | 800/800 | 1000/1000 | 1250/1250 | 1250/1250 |
|
|
|
| 440 VDC | DC-21 A / DC-21 B | 800/800 | 1000/1000 | 1250/1250 | 1250/1250 |
|
|
|
| 440 VDC | DC-22 A / DC-22 B | 800/800 | 1000/1000 | 1250/1250 | 1250/1250 |
|
|
|
| 440 VDC | DC-23 A / DC-23 B | 800/800 | 1000/1000 | 1250/1250 | 1250/1250 |
|
|
|
| Номинальный рабочий ток (A) в соответствии со стандартом IEC 60947-6-1 | ||||||||
| Номинальное напряжение | Категория применения |
| ||||||
| 415 VAC | AC-31 B | 800 | 1000 | 1250 | 1600 | 2000 | 2500 | 3200 |
| 415 VAC | AC-32 B | 800 | 1000 | 1250 | 1250 | 2000 | 2000 | 2000 |
| 415 VAC | AC-33 B | 800 | 1000 | 800 | 1000 | 1250 | 1250 | 1250 |
| Номинальный ток короткого замыкания в соответствии с IEC 60947-3, с плавким предохранителем gG DIN | ||||||||
| Стойкость к короткому замыканию, защита предохранителями (kA rms прогнозируемый ток) 415 VAC | 50 | 50 | 100 | 100 | / | / | / | |
| Стойкость к короткому замыканию, защита предохранителями (kA rms прогнозируемый ток) 690 VAC | 50 | 50 | 50 | / | / | / | / | |
| Номинальный ток предохранителя (A) | 800 | 1000 | 1250 | 2x800 |
|
|
| |
| Номинальный ток короткого замыкания в соответствии с IEC 60947-3 | ||||||||
| Ном. кратковременно допустимый ток 0,3 с. Icw (kA rms) 415 VAC | 64 | 64 | 64 | 78 | 78 | 78 | 78 | |
| Ном. кратковременно допустимый ток 0,3 с. Icw (kA rms) 690 VAC | / | / | / | / | / | / | / | |
| Ном. кратковременно допустимый ток 1 с. Icw (kA rms) 415 VAC | 35 | 35 | 35 | 50 | 50 | 50 | 50 | |
| Ном. кратковременно допустимый ток 1 с. Icw (kA rms) 690 VAC | / | / | / | / | / | / | / | |
| Номинальная мощность при КЗ, Icm при 415 VAC (peak kA) | 73,5 | 73,5 | 73,5 | 105 | 105 | 105 | 105 | |
| Номинальный ток короткого замыкания в соответствии с IEC 60947-6-1 | ||||||||
| Ном. кратковременно допустимый ток 0,3 с. Icw (kA rms) 415 VAC | / | / | / | / | / | / | / | |
| Ном. кратковременно допустимый ток 0,6 с. Icw (kA rms) 415 VAC | 20 | 20 | 25 | 32 | 50 | 50 | 50 | |
| Номинальная мощность при КЗ, Icm при 415 VAC (peak kA) | 40 | 40 | 52.5 | 67.2 | 105 | 105 | 105 | |
| Присоединение | ||||||||
| Максимальное поперечное сечение медного кабеля (мм2) | 2 x 185 |
|
|
|
|
|
| |
| Рекомендуемое поперечное сечение шины (мм²) | 2 x 50 x 5 | 2 x 63 x 5 | 2 x 60 x7 | 2 x 100 x 5 | 3 x 100 x 5 | 2 x 100 x 10 | 3 x 100 x 10 | |
| Максимальное сечение кабеля (мм²) | 2 x 300 | 4 x 185 | 4 x 185 | 6 x 185 |
|
|
| |
| Максимальная ширина шины (мм) | 63 | 63 | 63 | 100 | 100 | 100 | 100 | |
| Момент затяжки мин./макс. (Н·м) | 9/13 | 9/13 | 20/26 | 40/45 | 40/45 | 40/45 | 40/45 | |
| Время переключения (стандартная настройка, после получения команды) | ||||||||
| I-II или II-I (с) | 2.8 | 2.8 | 2.8 | 2.9 | 2.8 | 2.8 | 2.8 | |
| I-0 или II-0 (с) | 1.4 | 1.4 | 1.4 | 1.4 | 1.8 | 1.8 | 1.8 | |
| Длительность отсутствия электричества I - II (с) минимум | 1.4 | 1.4 | 1.4 | 1.5 | 1 | 1 | 1 | |
| Источник питания | ||||||||
| Мин./макс. мощность (VAC) | 166/332 | 166/332 | 166/332 | 166/332 | 166/332 | 166/332 | 166/332 | |
| Потребность мощности питания цепи управления | ||||||||
| Источник питания /номинальная мощность (VA) - ATyS r, ATyS d | 460/184 | 460/184 | 460/184 | 460/230 | 812/322 | 812/322 | 812/322 | |
| Источник питания /номинальная мощность (VA) - ATyS t, g , p | 482/206 | 482/206 | 482/206 | 482/252 | 834/344 | 834/344 | 834/344 | |
| Механические характеристики | ||||||||
| Срок службы (число рабочих циклов) | 4,000 | 4,000 | 4,000 | 3,000 | 3,000 | 3,000 | 3,000 | |
| Вес ATyS r 3 P / 4 P (кг) | 27.9/ 32.2 | 28.4/ 32.9 | 28.9/ 33.6 | 33.1/ 39.4 | 50.7/ 61.6 | 50.7/ 61.6 | 61.0/ 75.3 | |
| Вес ATyS d 3 P / 4 P (кг) | 28.5/ 32.8 | 29.0/ 33.5 | 29.5/ 34.2 | 33.7/ 40.0 | 51.3/ 62.2 | 51.3/ 62.2 | 61.6/ 75.9 | |
| Вес ATyS t, g, p 3 P / 4 P (кг) | 29.0/ 33.3 | 29.5/ 34.0 | 30.0/ 34.7 | 34.2/ 40.5 | 51.8/ 62.7 | 51.8/ 62.7 | 62.1/ 76.4 | |
