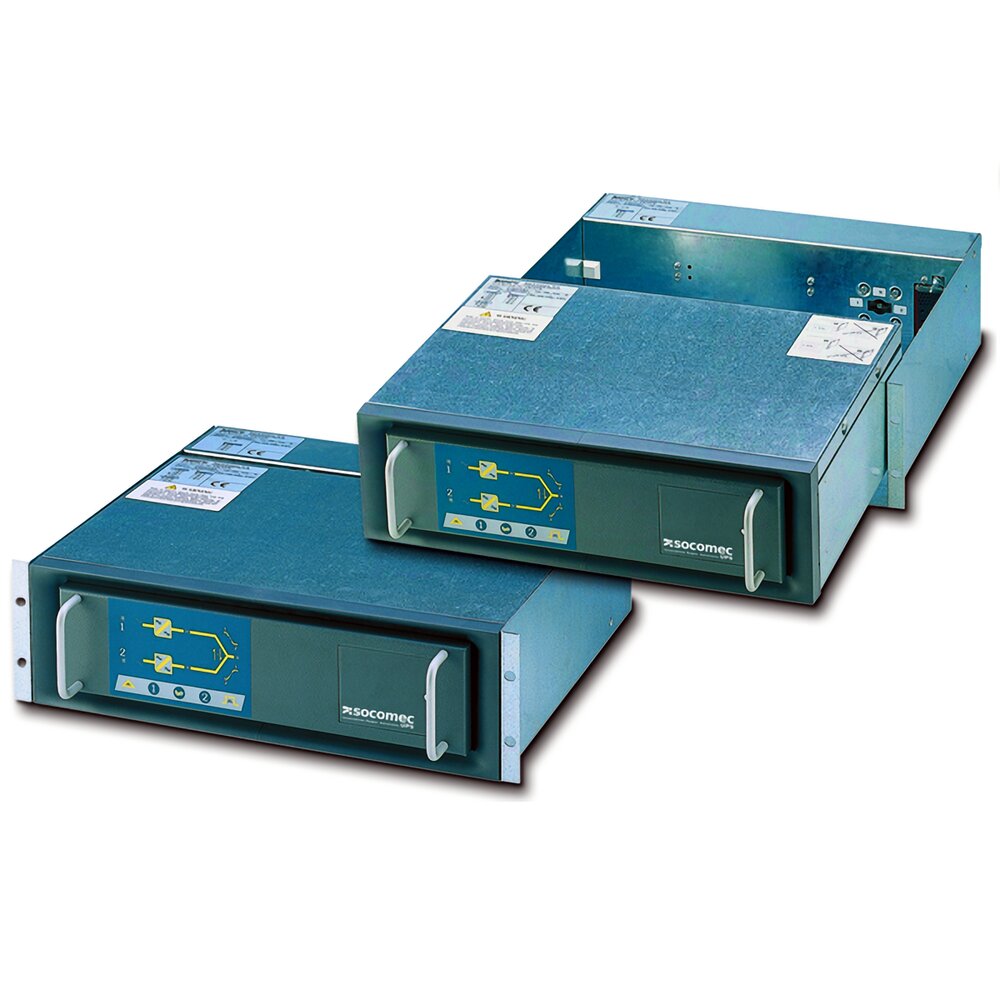

Socomec IT Switch
Настройка и инструкция
Открыть брошюру (PDF) Socomec IT SwitchКомпания «Юниджет»:
- Осуществляет поставки энергетического оборудования ведущих производителей на территории Российской Федерации
- Реализует разработку индивидуальных инженерных проектов высокой степени сложности под нужды заказчиков
- Осуществляет пуско-наладочные работы (ПНР), ремонт и сервисное обслуживание электрооборудования
Для того, чтобы купить систему переключения нагрузки и иное электрооборудование, а также получить консультацию о сроках поставки оборудования и проведения инженерных работ, свяжитесь с нами по телефонам: +7 (812) 247-06-60 и +7 (499) 702-07-60
Компания Юниджет является официальным поставщиком решений для коммутации, контроля и безопасности Socomec: АВР, рубильников, счетчиков, измерительных приборов, УЗИП, предохранителей – на территории России.
Описание
Socomec IT SWITCH – это автоматическая система переключения нагрузки между двумя источниками питания. Она управляется цифровыми микроконтроллерами, переводя нагрузку мгновенно, без прерывания питания и без наложения питания от двух источников. IT SWITCH S (версия standard) управляет автоматическим или ручным переводом нагрузки с предпочтительного источника питания на резервный. IT SWITCH HA (версия High Availability) подходит для питания чувствительных потребителей благодаря улучшенному управлению параметрами переключения: синхронизацией источников и контролю неисправности по току на выходе. IT-SWITCH HA съемный (версия High Availability) имеет дополнительную функцию горячей замены, позволяющей пользователям выполнять процедуры техобслуживания, не отключая питание нагрузок.
- От 16 до 20А;
- 19" исполнение;
- Модели 1Ф и 3Ф;
- Автоматическая синхронизация с ИБП Socomec.
Соответствие стандартам и сертификаты
Соответствие стандартам:
- IEC 50091-1-1/IEC 60950(безопасность);
- IEC62040-3 (технические характеристики);
- EN 50081-1/EN 50082-2 (электромагнитная совместимость);
- IP21,IP 32 (класс защиты).
Сертификаты:
- ГОСТ Р.
Основные параметры
- От 16 до 20А;
- Система ACS;
- 19" исполнение;
- Модели 1Ф и 3Ф;
- Автоматическая синхронизация с ИБП Socomec.
Технические характеристики
| IT SWITCH | |||
| Модель | Стойка HA 19" | Извлекаемая стойка HA-E 19” | |
| ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ | |||
| Номинальный ток | 16 А | 16А | 20 А |
| Номинальное напряжение | однофазное напряжение 100/120/220/230/240 В | ||
| Допуски по входному напряжению | регулируемые (заводская установка: ± 15 %) | ||
| Номинальная частота | 50 или 60 Гц | ||
| Допуск по частоте | регулируемый ± 10% | ||
| Ток короткого замыкания | 20/15 Iном | ||
| Коэффициент амплитуды | до 4 | ||
| БАЙПАС ДЛЯ ТЕХОБСЛУЖИВАНИЯ | |||
| Переключатель входного источника питания | двухполюсное переключение (фаза/нейтраль) | ||
| Режим переключения | синхронный/асинхронный (режим «без прерывания питания»). | ||
| СОЕДИНЕНИЯ | |||
| Входные и выходные клеммы | - | • | |
| 16 А | • | • | - |
| СРЕДА | |||
| Рабочая температура окружающей среды | 0-40°С | ||
| Охлаждение | Естественное | ||
| КОНСТРУКЦИОННЫЕ ПАРАМЕТРЫ | |||
| Габариты (Ш х Г х В) | 446 х 310 x 131 мм | 449 х 400 х 133 мм | |
| Вес | 8,5 кг | 14 кг | |
| Класс защиты | IP21 | ||
