Riello Master Switch STS
Настройка и инструкция
Открыть брошюру Riello Master Switch STSКомпания «Юниджет»:
- Осуществляет поставки энергетического оборудования ведущих производителей на территории Российской Федерации
- Реализует разработку индивидуальных инженерных проектов высокой степени сложности под нужды заказчиков
- Осуществляет пуско-наладочные работы (ПНР), ремонт и сервисное обслуживание электрооборудования
Для того, чтобы купить статические переключатели и иное электрооборудование, а также получить консультацию о сроках поставки оборудования и проведения инженерных работ, свяжитесь с нами по телефонам: +7 (812) 247-06-60 и +7 (499) 702-07-60
Описание

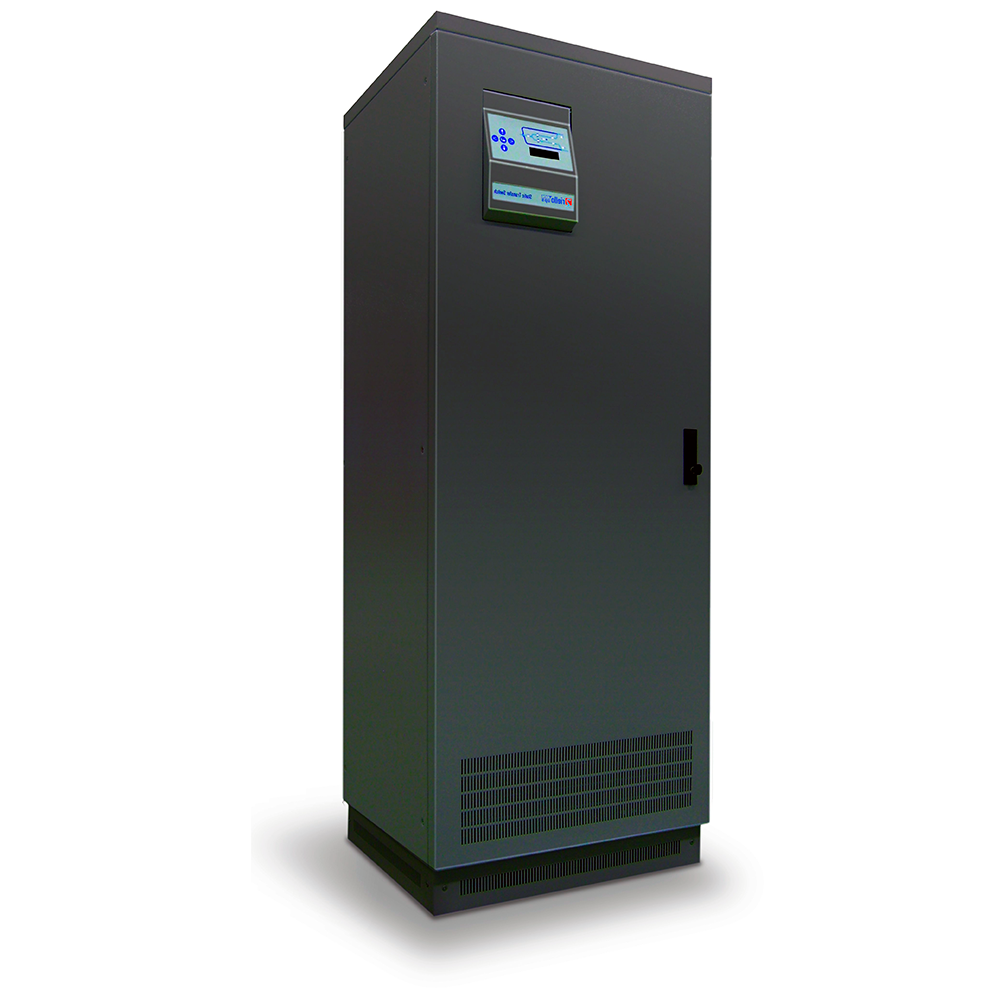

Riello Master Switch STS (MTS) — это современные и надежные статические переключатели для промышленного применения, рассчитанные на номинальный ток от 100 А до 800 А. Доступны 3-х и 4-полюсные решения.
Системы обеспечивают полное надежное дублирование ответственных нагрузок с моментальным автоматическим переключением между двумя источниками питания при переходе питающей линии за допустимые пределы работы. Также возможно ручное переключение нагрузки.
Питание внутренних элементов статического переключателя обеспечивают два физически разделенных и полностью независимых контура питания, которые можно заменять в режиме «горячей замены», не прерывая питания нагрузки.
Riello Master Switch удобен в обслуживании, обладает продвинутым микропроцессорным управлением, поддерживает системы удаленной диагностики и контроля работоспособности.
Брошюра Riello Master Switch STS (ENG)
Опции
- Плата NETMAN 101 PLUS
- Плата MULTICOM 301
- Плата MULTICOM 351
- Доп. порт RS232
- Исполнение IP31
Технические характеристики
| МОДЕЛИ | MTS 100 | MTS 150 | MTS 200 | MTS 250 | MTS 300 | MTS 400 | MTS 600 | MTS 800 |
| НОМИНАЛЬНЫЙ ТОК | 100 A | 150 A | 200 A | 250 A | 300 A | 400 A | 600 A | 800 А |
| ВХОД | ||||||||
| Номинальное напряжение источников S1/S2 | 380-400-415 В~ три фазы с нейтралью | |||||||
| Диапазон входного напряжения | 180÷264 В~ (по выбору) | |||||||
| Подключаемые входные фазы | 3+N (4-полюс.) – 3 (3-полюс.) | |||||||
| Номинальная частота | 50/60 Гц | |||||||
| Диапазон входной частоты | +/-10% (по выбору) | |||||||
| Совместимость подключения | IT, TT, TNS, TNC | |||||||
| РАБОЧИЕ ХАРАКТЕРИСТИКИ | ||||||||
| Тип переключения | “Break Before Make” (“разрыв перед замыканием” - отсутствие наложения источников) | |||||||
| Имеющиеся режимы переключения | Автоматический / Ручной / Удаленный | |||||||
| Время переключения при неисправности источника | < 4 мс (S1/S2 синхронизированы) 10 мс (S1/S2 не синхронизированы) | |||||||
| ХАРАКТЕРИСТИКИ ПОМЕЩЕНИЯ | ||||||||
| КПД при полной загрузке (%) | > 99% | |||||||
| Уровень шума на расстоянии 1 м (от 0 до полной нагрузки) | 55 dBA | 55 dBA | 55 dBA | 55 dBA | 55 dBA | 55 dBA | < 60 dBA | < 62 dBA |
| Температура хранения | -10 °C - +50 °C | |||||||
| Рабочая температура | 0 °C - 40 °C | |||||||
| Относительная влажность | 95%, без конденсата | |||||||
| Макс. высота над уровнем моря | 1000 м при номинальной мощности (-1% мощности на каждые 100 м свыше 1000 м) – макс. 4000 м | |||||||
| Нормативы | EN 62310-1 (безопасность) EN 62310-2 (электромагнитная совместимость) | |||||||
| ИНФОРМАЦИЯ ДЛЯ УСТАНОВКИ | ||||||||
| Вес (кг) – 3-полюс. | 145 | 165 | 195 | 205 | 230 | 240 | 365 | 515 |
| Вес (кг) – 4-полюс. | 175 | 190 | 205 | 235 | 240 | 255 | 375 | 560 |
| Размеры (ШхГхВ) (мм) | 685 x 530 x 1500 | 685 x 580 x 1770 | 950 x 730 x 1900 | 1250 x 850 x 1905 | ||||
| Цвет | RAL 7016 | |||||||
| Класс защиты | IP 20 | |||||||
| Перемещение STS | На грузовой тележке | |||||||
