Borri STS 300 статический переключатель от 100 А до 3000 А
Настройка и инструкция
Открыть брошюру Borri STS 300 статический переключатель от 100 А до 3000 АКомпания «Юниджет»:
- Осуществляет поставки энергетического оборудования ведущих производителей на территории Российской Федерации
- Реализует разработку индивидуальных инженерных проектов высокой степени сложности под нужды заказчиков
- Осуществляет пуско-наладочные работы (ПНР), ремонт и сервисное обслуживание электрооборудования
Для того, чтобы купить статические переключатели и иное электрооборудование, а также получить консультацию о сроках поставки оборудования и проведения инженерных работ, свяжитесь с нами по телефонам: +7 (812) 247-06-60 и +7 (499) 702-07-60
Описание

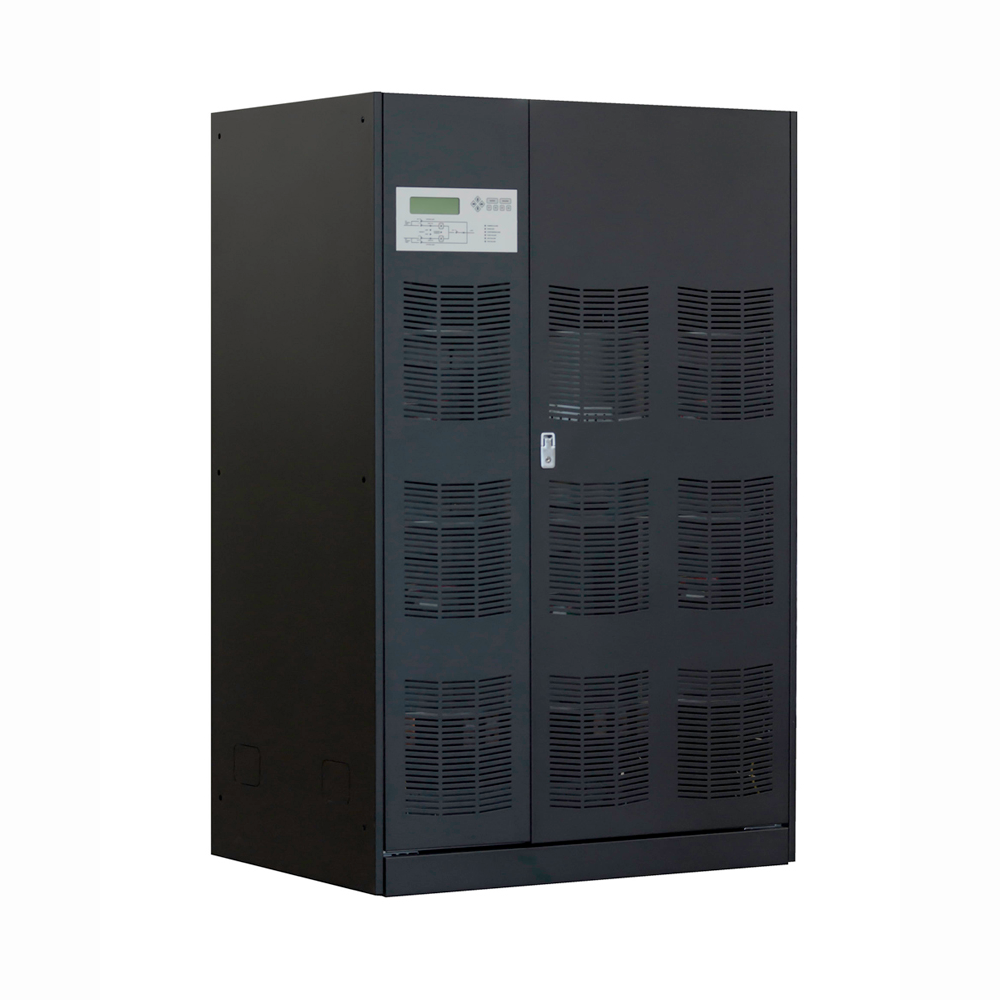

Borri STS 300 — это современные и надежные статические переключатели для промышленного применения, рассчитанные на номинальный ток от 100 А до 3000 А.
Обеспечивают постоянный мониторинг частоты и напряжения и моментальное (менее 4 мс) автоматическое переключение. Обеспечивают высокий уровень безопасности переключения, обладают защитой от обратного тока.

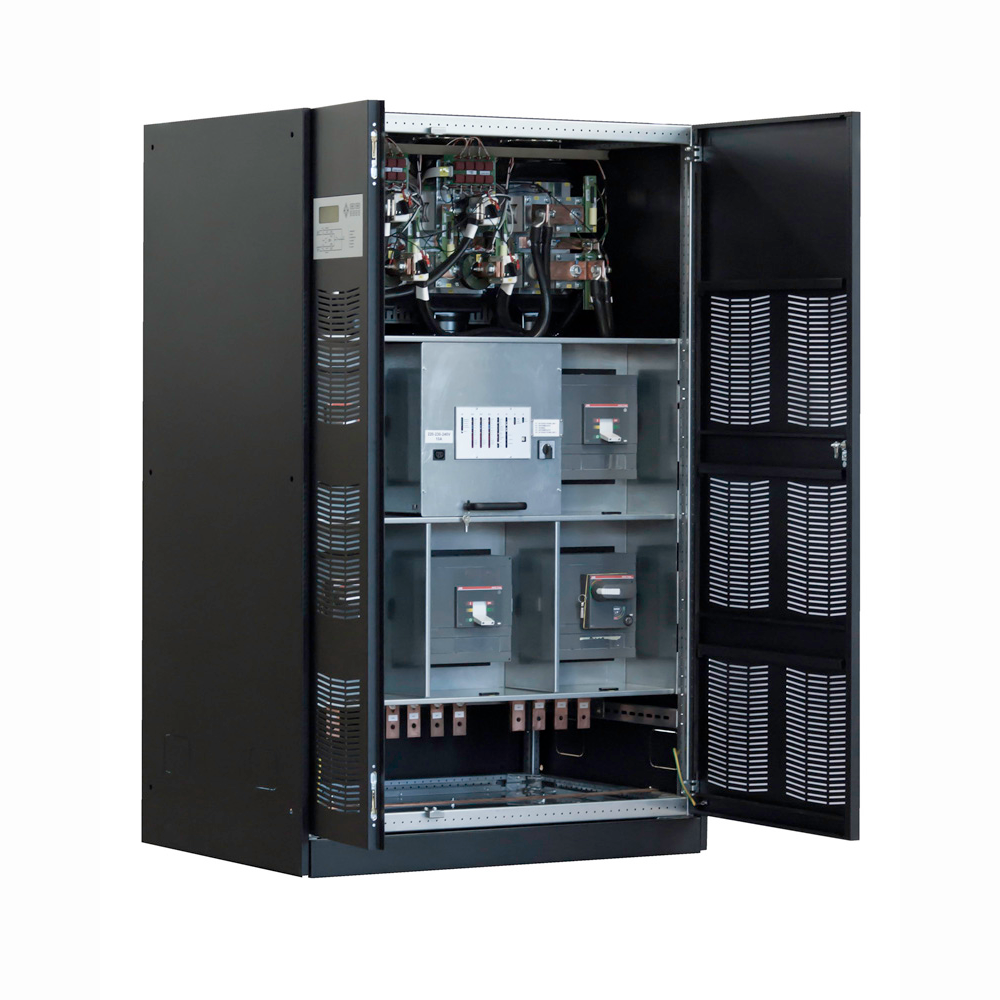

Конструктивные особенности Borri STS 300 включают в себя двойной ручной байпас, нейтраль с запасом по мощности, резервируемое охлаждение и резервируемое внутреннее электропитание во всех контрольных панелях.
Фронтальный доступ для удобства обслуживания, с возможностью как нижнего, так и верхнего кабельного подвода.
Возможны дистанционный контроль и обслуживание статического переключателя. Коммуникационные возможности обеспечены портом RS485 (ModBus-RTU) и сухими контактами.
Опции для трехфазных ИБП Borri
Каталог промышленных ИБП Borri
Опции
- Изолирующий трансформатор.
- Автоматические выключатели втычного исполнения.
- Выходные распределительные панели.
- Исполнение с конструктором панели.
- Дополнительная релейная плата контактов SPDT.
- Четырехполюсная конфигурация (трехполюсная — по умолчанию).
- Эксплуатация без нейтрали..
Технические характеристики
| Номинальный ток, А* | 100 | 250 | 400 | 630 | 800 | 1000 | 1250 |
| Габаритные размеры Ш × Г × В, мм** | 820 × 835 × 1475 | 1220 × 860 × 1900 | 2000 × 1000 × 2100 | ||||
| Масса, кг | 265 | 290 | 305 | 615 | 660 | 1000 | 1450 |
| Вход | |||||||
| Тип соединения | Фиксированное подключение четырехпроводное | ||||||
| Номинальное напряжение | 208 / 380 / 400 / 415 / 440 / 480 В перем. тока, 3 фазы с нейтралью | ||||||
| Допустимое отклонение напряжения | ±10 % (до ±20 % по запросу) | ||||||
| Частота и диапазон | 50/60 Гц, ±2 Гц (до ±4 Гц по запросу) | ||||||
| Содержание гармонического напряжения источника | Неограниченно (если КНИ > 20 % время переключения ≤ 10 мс) | ||||||
| Фазовый угол переключения | От 5° до 30° | ||||||
| Выход | |||||||
| Тип соединения | Фиксированное подключение четырехпроводное | ||||||
| Номинальное напряжение | 208 / 380 / 400 / 415 / 440 / 480 В перем. тока, 3 фазы с нейтралью | ||||||
| Частота | 50/60 Гц | ||||||
| Время переключения | ≤ 4 мс | ||||||
| Режим переключения | Разрыв, блокировка переключения при сбое | ||||||
| Коэффициент мощности нагрузки | от 1 до 0,3 | ||||||
| Макс. амплитудный коэффициент | 3 : 1 | ||||||
| КНИ обратного тока от нагрузки | Неограниченно | ||||||
| Перегрузочная способность цикла | 125 % в течение 30 мин., 150 % в течение 10 мин., 200 % в течение 30 сек.; 2 000 % в течение 1 цикла; 4 000 % в течение ½ цикла | ||||||
| КПД (перем.ток / перем.ток) | > 99 % | ||||||
| Интерфейс и дополнительные функции | |||||||
| Передняя панель | Графический дисплей, мнемопанель со светодиодами и клавиатурой | ||||||
| Удаленные коммуникационные порты | В комплекте: плата релейных контактов, последовательные порты RS232 и RS485, протокол ModBus-RTU. Опции: дополнительная плата с релейными контактами | ||||||
|
Дополнительные функциональные расширения | Четырехполюсная конфигурация; автоматические выключатели втычного исполнения; эксплуатация без нейтрали; исполнение с конструктором панели; выходные распределительные панели; изолирующий трансформатор | ||||||
| Система | |||||||
| Степень защиты | IP 20 (другие опции) | ||||||
| Цвет | RAL 9005 (другие опции) | ||||||
| Установка | Разрешается установка к стене, а также вплотную боковыми и задними стенками | ||||||
| Доступ | Передний доступ, нижний и верхний ввод кабеля | ||||||
| * Номинальный ток 3000 A по запросу. ** Трехполюсное исполнение | |||||||
| Условия окружающей среды | |||||||
| Диапазон рабочих температур | от 0 °C до +40 °C | ||||||
| Диапазон температуры хранения | от –10 °C до +70 °C | ||||||
| Высота над уровнем моря | < 1000 м без снижения мощности , > 1000 м снижение мощности на 0,5 % на каждые 100 м | ||||||
| Уровень акустического шума на расстоянии в 1 м, дБА | < 62 | ||||||
| Стандарты и сертификация | |||||||
| Обеспечение качества, охрана окружающей среды, охрана здоровья и безопасность труда | ISO 9001:2008, ISO 14001:2004, BS OHSAS 18001:2007 | ||||||
| Безопасность | IEC/EN 62310-1 | ||||||
| ЭМС | IEC/EN 62310-2 | ||||||
| Автоматические выключатели | IEC/EN 60947-3 | ||||||
| Предел напряжения переключения | IEEE Standard 446 | ||||||
| Степень защиты | IEC 60529 | ||||||
| Характеристики | IEC/EN 62310-3 | ||||||
| Маркировка | CE | ||||||
