Описание

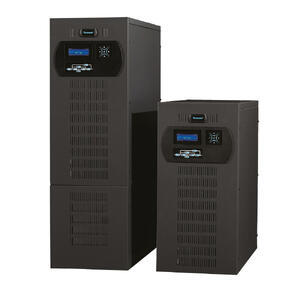

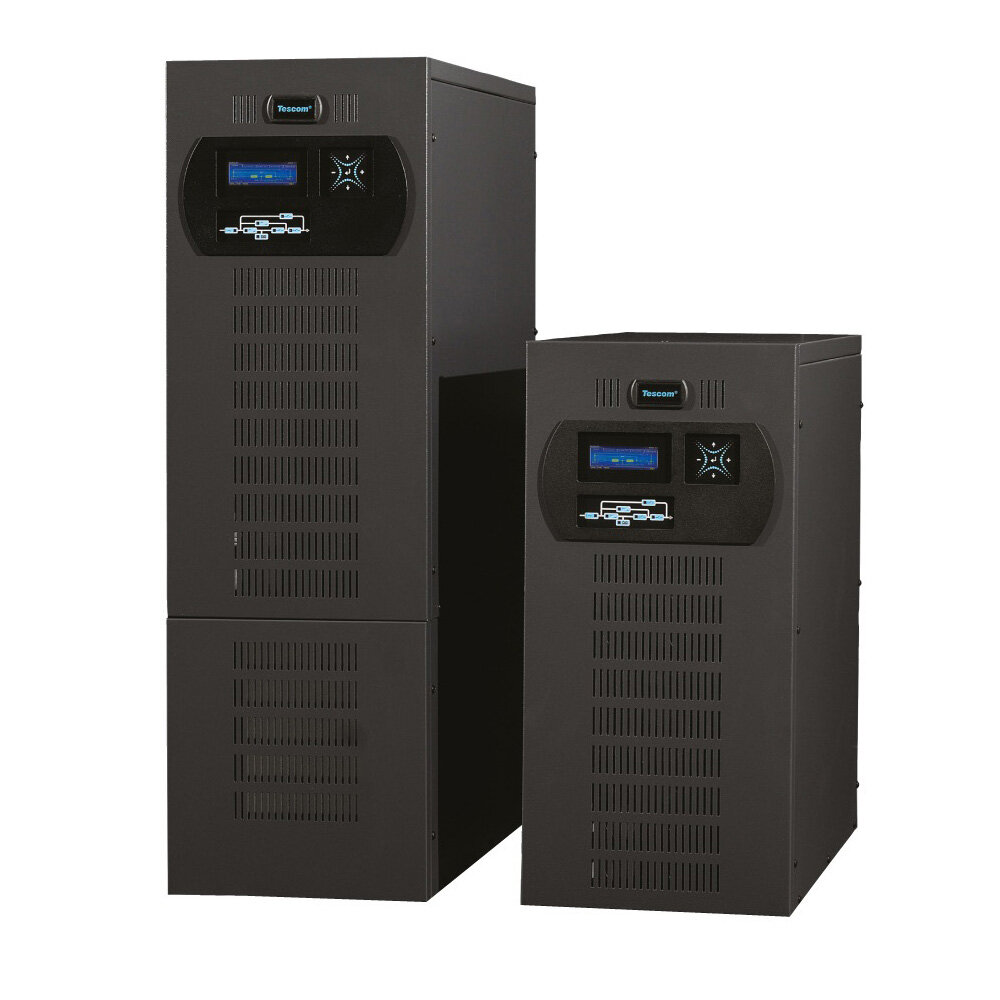

DS Power 200SH - серия трехфазных (3:1) источников бесперебойного питания (ИБП) двойного преобразования от турецкой фирмы Tescom, мощностью от 10 до 20 кВА.
В источниках бесперебойного питания Tescom серии DS Power 200SH применяется новейшая технология DSP-управления, позволяющая программировать ИБП для работы в самых разных эксплуатационных условиях без снижения производительности. С помощью ИБП серии DS Power 200SH эффективность, надежность и функциональность существенно повышаются относительно классической аналоговой технологии.
Отличное решение для административного объекта, магазина, небольшой IT-инфраструктуры.
Ключевые особенности и опции
- Малая занимаемая площадь;
- Современный бестрансформаторный дизайн архитектуры ИБП;
- Коэффициент мощности, равный 0,9
- Низкий уровень общих гармонических искажений входного тока (THD);
- Выбираемые входное/выходное напряжение, частота/диапазон;
- Отдельная плата управления для выпрямителя и инвертора;
- Высокий коэффициент входной мощности;
- Высокий КПД - до 94%;
- Функция «холодного» старта;
- Наличие сервисного байпаса;
- Защита от короткого замыкания и перегрузки на выходе;
- Автоматический тест батареи, индикатор оставшегося времени работы батареи;
- Трехуровневая модульная структура с DSP-управлением;
- Опциональные адаптеры SNMP и MODBUS;
- Опционально – панель удаленного мониторинга;
- Многоуровневая система защиты АКБ;
- Режим ЭКО (опция);
Технические характеристики
| Модель | DS210SH | DS215SH | DS220SH |
| Мощность (кВА) | 10 | 15 | 20 |
| ВХОД | |||
| Напряжение | 380/400 В AC 3Ф + N + З ± 20% (415 В AC +15%, -25% опционально) | ||
| Частота | 50 Гц / 60 Гц, ± 10% | ||
| Коэффициент мощности | ≥ 0.98 | ||
| Гармонические искажения (при 100% нагрузкеd) | ≤ 7% (зависит от условий подключения к сети) | ||
| Напряжение байпаса | 220/230 В AC 1Ф+ N ± 10% | ||
| Искажение напряжения | ≤ 10% | ||
| Защита | Предохранители, допуск по напряжению и частоте | ||
| Выход | |||
| Мощность (кВт) | 9 | 13.5 | 18 |
| Коэффициент мощности | 0.9 | ||
| Напряжение | 220/230 В AC 1Ф+ N ± 1% | ||
| Частота | 50 Гц / 60 Гц | ||
| Допуск частоты | Синхр. линия: ± 2%, свободный ход: ± 0.1% | ||
| Эффективность | до 94% | ||
| Крест-фактор | 3:1 | ||
| Перегрузочная способность | 100%-125% нагрузка: 10 мин., 125%-150% нагрузка: 1 мин., >150% нагрузка: переход на байпас | ||
| Защита | Предохранители, короткое замыкание, допуск напряжения, баланс постоянного тока, рекуперативная нагрузка, ограничение тока | ||
| Гармонические искажения (THD) | ≤ 2% (при 100% линейной нагрузке) | ||
| Батареи | |||
| Тип | Герметичные свинцово-кислотные необслуживаемые | ||
| Число батарей | 2X30 (± 30) | ||
| Напряжения плавающего заряда | ± 405 В DC (устанавливаемо) | ||
| Напряжения конца заряда | ± 300 В DC (устанавливаемо) | ||
| Батарейный кабинет | Внешний (прикрепленный шкаф в нижней части ИБП) | ||
| Рабочая температура АКБ | 25°C | ||
| Защита АКБ | Трехуровневые сигналы тревоги, предохранители батареи, ограничение тока зарядки, температурная компенсация (опция) | ||
| Тест батарей | Автоматический, каждый 72 часа (устанавливаемо) | ||
| Основное | |||
| Интерфейс управления | 4-х строчный ЖК-дисплей, мимические светодиоды, 5 векторных кнопок, звуковой сигнал | ||
| Индикация | Напряжение Ф-N, напряжение Ф-Ф, ток, мощность, крест-фактор, частота, КМ, время работы | ||
| Дополнительно | Самодиагностика, 3 индикатора времени обслуживания, калибровка по RS232, счетчик часов работы | ||
| Коммуникации | RS232, 4 «сухих» контакта | ||
| Входы | Вход EPO | ||
| ПО | T-Mon UPS Management Software (3 клиента + 1 сервер) | ||
| Запись событий | Стандартный: с временем и датой на 512 событий | ||
| Защита | Аварийные сигналы перегрева силового модуля, перегрузки по току, высокой температуры | ||
| Рабочая температура | 0°C - 40°C | ||
| Класс защиты | IP20 | ||
| Относительная влажность | < 90% (без конденсации) | ||
| Высота над уровнем моря | < 1000 м | ||
| Шум (дБА) | < 55 | < 57 | |
| Вес (кг) | 47.5 | 49.5 | 51 |
| Габариты (мм) ВxШxГ | 700x300x770 (без батарей) / 1000x300x800 (с батареями 5 Ач) /1170x300x800 (с батареями 7-9 Ач) | ||
| Опции | |||
| Различное входное / выходное напряжение | По запросу | ||
| Интерфейсы подключения | SNMP, MODBUS, RS485, панель удаленного мониторинга | ||
| ПО | T-Mon Admin Multi UPS мониторинг 10-50-100-200 клиентов, T-Mon Server 50-100-200 клиентов | ||
