Jovystar Plus 3:1
Выберите мощность:
- актуального курса валют ЦБ РФ
- опциональной необходимости проведения монтажных и пусконаладочных работ (ПНР) нашими инженерами
- требуемых сроков и способов поставки
Компания «Юниджет»:
- Осуществляет поставки энергетического оборудования ведущих производителей на территории Российской Федерации
- Реализует разработку индивидуальных инженерных проектов высокой степени сложности под нужды заказчиков
- Осуществляет пуско-наладочные работы (ПНР), ремонт и сервисное обслуживание электрооборудования
Для того, чтобы купить ИБП или иное электрооборудование, а также получить консультацию о сроках поставки оборудования и проведения инженерных работ, свяжитесь с нами по телефонам: +7 (812) 247-06-60 и +7 (499) 702-07-60
Описание

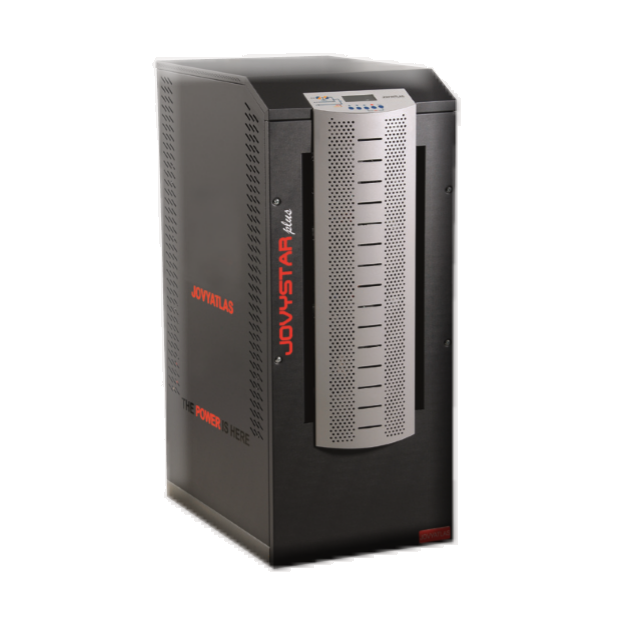

JOVYSTAR PLUS 3:1 – модель ИБП (UPS) с трехфазным входом/однофазным выходом финского бренда Wärtsilä. Обеспечивает гарантированное и непрерывное электроснабжение аварийных систем и систем безопасности, банков, дата-центров, медицинского, телекоммуникационного и серверного оборудования. Обладает системой самодиагностики, высокую динамику при скачках нагрузки и очень низкий уровень шума. Имеет средства контроля и наблюдения за состоянием источника бесперебойного питания электросети через внешние интерфейсы ввода-вывода. Для повышения мощности во внешние боксы могут быть установлены дополнительные аккумуляторные батареи.
Руководство Jovyatlas Jovystar Plus
Ключевые особенности
- Надежные ИБП для обеспечения бесперебойной защиты процессов автоматизации, компьютерных систем и серверов, мощностью 10 кВА, 15 кВА или 20 кВА (модель 3:1);
- Полностью цифровое микропроцессорное управление на основе двух DSP-процессоров обеспечивает высокую надежность и эффективность при разных сценариях работы;
- Система может быть использована как в качестве системы онлайн (двойной преобразователь/постоянный преобразователь), так и в режиме Stand-by-Mode для достижения максимально возможного КПД;
- Применение IGBT-выпрямителя с коррекцией коэффициента мощности обеспечивает высокие показатели производительности и отказоустойчивости;
- Коэффициент мощности, близкий к единице;
- Суммарное значение коэффициента нелинейных искажений тока на входе выпрямителя в номинальном режиме работы не превышает 4%;
- Возможность построения параллельной системы до 6 ИБП для увеличения резервирования или мощности;
- ИБП оснащены встроенным статическим выключателем, а также ручным байпасом;
- Интеллектуальная система зарядки обеспечивает совместимость с разными типами аккумуляторных батарей и оптимизирует процесс зарядки для сокращения времени зарядки АКБ и увеличения срока их службы. Для коротких промежутков автономной работы при полной нагрузке в корпус системы бесперебойного питания может быть встроен аккумулятор;
- Коммуникационные возможности представлены интерфейсами RS-232 и USB, опционально: адаптером SNMP и адаптером ModBus (RS-485) — для удаленного контроля, параллельное гнездо для систем с параллельным резервированием, релейная плата для дистанционного контроля через беспотенциальные контакты
Запчасти и опции
| Перечень запасных частей Wärtsilä JOVYSTAR PLUS 3/1 и 3/3 10-20 кВА | JST plus 3/1 | JST plus 3/3 | |||||||
| Код | Наименование | Кол-во (смонтировано) | Тип / значение | 10 | 15 | 20 | 10 | 15 | 20 |
| УРОВЕНЬ 1 | |||||||||
| FEMI017 | Входной/выходной ЭМС-фильтр | 1 | 440/250V 25A+90A | X | X | X | X | X | X |
| FN015_ATMX38 | Предохранители батареи | 3 | 15A ATM | X |
|
| X |
|
|
| FN030_ATMX38 | Предохранители батареи | 3 | 30A ATM |
| X | X |
| X | X |
| FNEUTROX38 | Металлический корпус нейтрали батареи | 1 | 10x38 | X | X | X | X | X | X |
| FN025_GGX51 | Входные предохранители | 3 | 14x51 25A gG | X | X |
| X | X |
|
| FN032_GGX51 | Входные предохранители | 3 | 14x51 32A gG |
|
| X |
|
| X |
| FNEUTROX51 | Металлический корпус входной нейтрали | 1 | 14x51 | X | X | X | X | X | X |
| FN040_URGBX51 | Предохранители байпаса | 4 | 14x51 40A URGB | X |
|
| X |
|
|
| FN050URGX51 | Предохранители байпаса | 4 | 14x51 50A URGB |
| X | X |
| X | X |
| УРОВЕНЬ 2 | |||||||||
| PB219 | Соединительная и распределительная плата | 1 | BP3100 | X | X | X |
|
|
|
| PB187 | Соединительная и распределительная плата | 1 | BP3300 |
|
|
| X | X | X |
| PB202 | Блок электропитания | 1 | PS-800 | X | X | X | X | X | X |
| PB398 | Логическая схема системы управления | 1 | D-DSP-TL | X | X | X | X | X | X |
| PB186 | Силовой модуль PB 6,5 кВА | 3 | PM65 |
| X | X |
| X | X |
| PB217 | Силовой модуль PB 3,3 кВА | 3 | PM3 | X |
|
| X |
|
|
| PB193 | Сопротивления обратной связи | 1 | FB365 | X | X | X | X | X | X |
| PB211 | Панель управления системы | 1 | DISPLAY 4X20 | X | X | X | X | X | X |
| PB216 | Внеш. переключатель питания и байпаса | 1 | SLOT-TEST | X | X | X | X | X | X |
| PB221 | Интерфейс фильтров и переключателей | 1 | COMB-3100 | X | X | X | X | X | X |
| PB190 | Плата драйвера IGBT (выпрямитель) | 3 | ID-2 | X | X | X | X | X | X |
| PB190 | Плата драйвера IGBT (инвертор) | 3 | ID-2 | X | X | X | X | X | X |
| УРОВЕНЬ 3 | |||||||||
| SA-M30 | Преобразователь мощности переменного тока | 3 | Силовые модули M30 3 кВт | X |
|
| X |
|
|
| SA-M50 | Преобразователь мощности переменного тока | 3 | Силовые модули M50 5 кВт |
| X | X |
| X | X |
| VA080D24V001 | Вспомогательный вентилятор 160 м³/ч | 6 | 80x71x25 24Vdc | X |
|
| X |
|
|
| VA120D24VDC | Вспомогательный вентилятор 160 м³/ч | 6 | 119x105x25 24Vdc |
| X | X |
| X | X |
| Специальные и опциональные запчасти | |||||||||
| PB218 | Релейная плата | 1 | 119x105x25 24Vdc | X | X | X | X | X | X |
| PB251 | Последовательный интерфейс | 1 | CONV-SER-USB | X | X | X | X | X | X |
Видео
Модели и габариты
| JOVYATLAS JOVYSTAR PLUS 3:1 / 10 - 20 kBA | ||||
|
| Габариты Ш x В x Г [мм] | Вес [кг] без батареи | Автономия [мин] |
|
| JOVYATLAS JOVYSTAR PLUS 31-10-0 | 450 x 1200 x 670 | 100 | 17 - 30 - 60 - 95 - 175 | Другая комплектация возможна |
| JOVYATLAS JOVYSTAR PLUS 31-15-0 | 450 x 1200 x 670 | 110 | 5 - 20 - 30 - 55 - 110 - 165 | |
| JOVYATLAS JOVYSTAR PLUS 31-20-0 | 450 x 1200 x 670 | 110 | 5 - 13 - 25 - 35 - 55 - 75 - 115 | |
| JOVYATLAS JOVYSTAR PLUS 3:3 / 10 - 60 kBA | ||||
|
| Габариты (Ш x В x Г), мм | Вес , кг. без батареи | Автономия, мин. |
|
| JOVYATLAS JOVYSTAR PLUS 33-10-0 | 450 x 1200 x 670 | 100 | 13 - 30 - 60 - 95 - 175 | Другая комплектация возможна |
| JOVYATLAS JOVYSTAR PLUS 33-15-0 | 450 x 1200 x 670 | 110 | 5 - 20 - 30 - 55 - 110 - 165 | |
| JOVYATLAS JOVYSTAR PLUS 33-20-0 | 450 x 1200 x 670 | 110 | 5 - 13 - 25 - 35 - 55 - 75 - 115 | |
| JOVYATLAS JOVYSTAR PLUS 33-30-0 | 450 x 1200 x 670 | 140 | 3 - 13 - 22 - 30 - 55 - 110 - 150 | |
| JOVYATLAS JOVYSTAR PLUS 33-40-0 | 450 x 1200 x 670 | 140 | 9 - 15 - 24 - 35 - 75 - 110 | |
| JOVYATLAS JOVYSTAR PLUS 33-50-0 | 450 x 1200 x 670 | 170 | 0 - 6 - 10 - 20 - 26 - 50 | |
| JOVYATLAS JOVYSTAR PLUS 33-60-0 | 450 x 1200 x 670 | 170 | 0 - 5 - 8 - 13 - 20 - 40 | |
