Описание

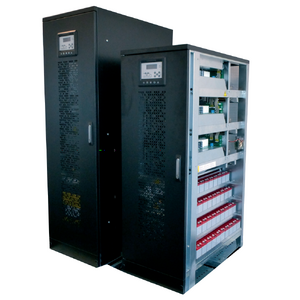

JOVYSTAR COMPACT – модель трехфазного ИБП (UPS) финского бренда Wärtsilä, базирующаяся на быстро заменяемых модулях, которые могут применяться как в одиночном, так и в параллельном исполнениях. Создана для использования в наиболее интенсивных условиях, требующих максимальной нагрузки на оборудование – таких, как центры обработки данных, телекоммуникационные узлы и серверы. Модульная система позволяет гибко наращивать мощность источника бесперебойного питания исходя из всех новых потребностей растущего предприятия, а «горячая» замена модулей облегчит монтаж и эксплуатацию. Обладает скромными габаритами для своего класса устройств.
Руководство Jovyatlas Jovystar Compact
Ключевые особенности
- Трехфазная система мощностью 30 кВА, 40 кВА, 50 кВА, 60 кВА, 80 кВА, 100 кВА, 125 кВА, 160 кВА и 200 кВА для всесторонней защиты широкого круга различных нагрузок: потребителей из разных секторов промышленности, объектов инфраструктуры и транспорта;
- JOVYSTAR COMPACT поставляется в трех разных формфакторах — S, M и L. При вертикальном монтаже всех функциональных блоков требуется лишь небольшая площадь;
- Возможность построения параллельной системы из 6 ИБП для увеличения мощности или резервирования;
- Выпрямитель с PFC (коррекцией коэффициента мощности) с технологией IGBT и очень высоким диапазоном входного напряжения;
- Cos phi ≈ 1;
- Низкий THDi — менее 4%;
- Низкий коэффициент линейных искажений — менее 1%;
- КПД в номинальном режиме работы равен 93-95% (в зависимости от модели);
- Высокая перегрузочная способность байпаса — 150% непрерывно;
- Функция самодиагностики АКБ для продления срока службы и времени автономной работы
Опции
- Плата релейных контактов;
- Адаптер SNMP;
- Адаптер ProfiBus;
- Адаптер ModBus;
- Плата контроля симметрии батареи;
- Система с параллельным резервированием до 6 ИБП
Модели и габариты
|
| Габариты Ш х В х Г (мм) | Вес без батарей (кг) | Время автономной работы (мин.) |
| JOVYSTAR COMPACT S 30 | 560 x 1800 x 940 | 140 / 460 | 0 - 12* - 22 - 30 - 55 - 150 |
| JOVYSTAR COMPACT S 40 | 560 x 1800 x 940 | 150 / 470 | 0 - 9* - 15 - 24 - 35 - 110 |
| JOVYSTAR COMPACT S 50 | 560 x 1800 x 940 | 190 / 510 | 0 - 7* - 10 - 20 - 26 - 50 |
| JOVYSTAR COMPACT M 60 | 560 x 1800 x 940 | 250 / 730 | 0 - 9* - 10 - 13 - 21 - 41 - 79 |
| JOVYSTAR COMPACT M 80 | 560 x 1800 x 940 | 300 / 780 | 0 - 6* - 7 - 10 - 13 - 26 - 52 |
| JOVYSTAR COMPACT M 100 | 560 x 1800 x 940 | 320 | 0 - 5 - 8 - 11 - 19 - 39 |
| JOVYSTAR COMPACT M 125 | 560 x 1800 x 940 | 360 | 0 - 6 - 12 - 29 |
| JOVYSTAR COMPACT M 160 | 560 x 1800 x 940 | 380 | 0 - 6 - 9 - 19 |
| JOVYSTAR COMPACT L 200 | 850 x 1975 x 900 | 720 | 0 - 4 - 10 - 14 - 30 |
| * со встроенными батареями | |||
Технические характеристики
| Jovystar Compact | |||
|
| COMPACT S | COMPACT M | COMPACT L |
| Мощность | 30 кВА / 27 кВт 40 кВА / 36 кВт 50 кВА / 45 кВт (cos phi = 0,9) | 60 кВА /60 кВт; 80 кВА /80 кВт; 100 кВА /100 кВт; 125 кВА /125 кВт; 160 кВА /160 кВт (cos phi =1) | 200 кВА / 200 кВт (cos phi =1) |
| Вход | |||
| Напряжение | Инвертор: 3x400 В/230 В +15 % -20 % | ||
| Фазы | три (3:3) | ||
| Частота | 50 / 60 Гц ± 5 Гц | ||
| Эффективность | >0,99 | ||
| THDI | <4 % | ||
| Число батарейных ячеек | 360 / 372 | ||
| Напряжение заряда АКБ | 812 В для 360 840 В для 372 | ||
| Конечное напряжение | 620 В / 632 В | ||
| Максимум. ток зарядки аккумулятора |
10 A / 8 A / 15 A |
50 A |
30 A |
| Выход | |||
| Напряжение | 3 x 380/220 В / 3 x 400/230 В / 3 x 415/240 В ±1% стат. / ±2% стат., ассиметрич. нагр / ±5% динам. нагрузка (20 % --> 100 % --> 20 %) | ||
| Частота | 50 Гц (60 Гц) / ± 0.001 Гц | ||
| THDI | < 1 % (лин.), < 5 % (нелин.) | ||
| Перегрузочная способность инвертора |
<125 % на 10 мин., 125 % - 150 % на 30 с., >150 % на 10 мс | ||
| Перегрузочная способность байпаса |
150% непрерывно, 1000 % на 1 цикл | ||
| Эффективность | |||
|
Номинальный режим От батареи Эко-режим Ультраэффективный режим |
>93 % >96 % >98 % - |
>95 % >97 % >98 % - |
>95 % >97 % >98 % 99% |
| Основное | |||
| Защита | IP 20 | ||
| Соответствие стандартам | VFI SS 111 | ||
| Температуры | ИБП: от 0°C до +40°C АКБ: от 0°C до +25°C; оптимальны +20 °C | ||
| Влажность | < 95 % (без учета конденсации) |
| |
| Уровень шума | <57 dB(A) | <60 dB(A) | 65 dB(A) |
