Описание

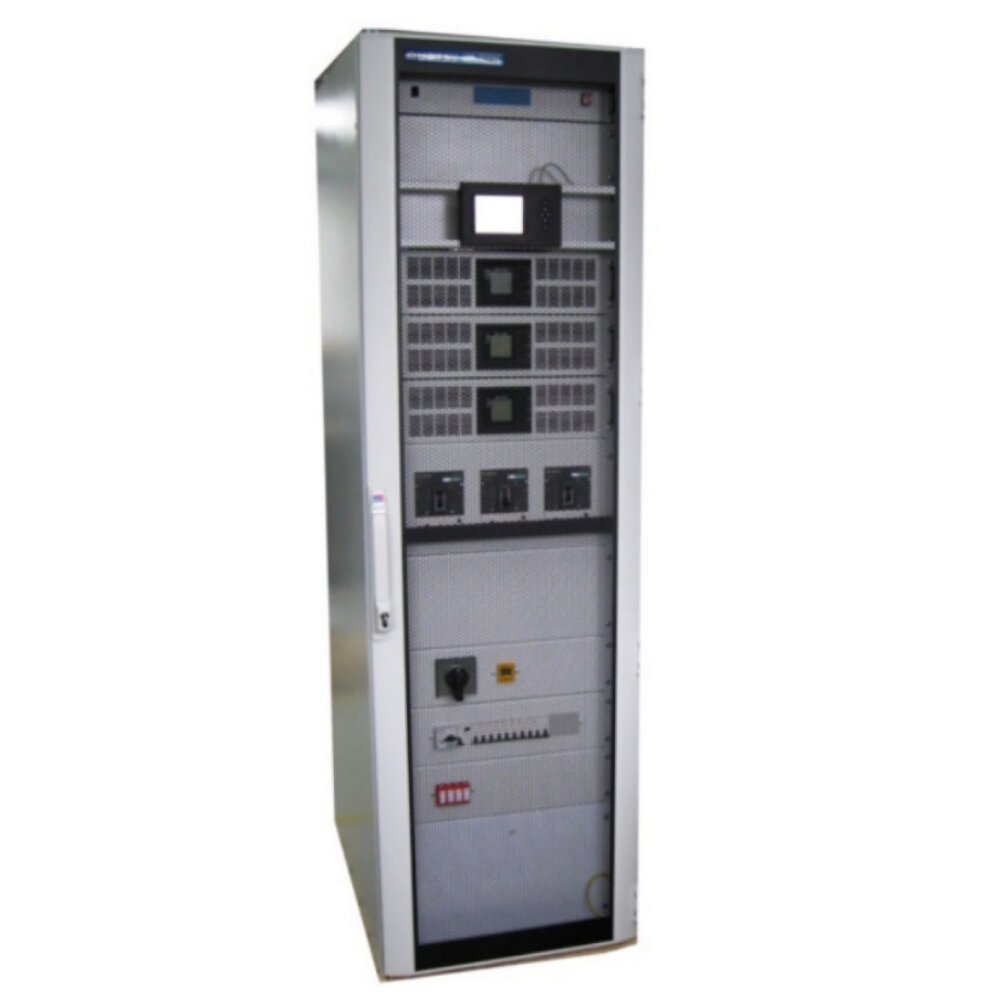

USV-4601-100-20M - модульные трехфазные ИБП (UPS) с двойным преобразованием немецкого бренда Gustav Klein. Спроектированы для работы в связке с системами накопления энергии, системами тестирования, электростанциями и промышленными производствами. Отличаются малым весом, компактными габаритами, бесшумной работой и поддержкой “горячей” замены модулей без необходимости прерывать энергоснабжение. Спецификации адаптируются инженерами компании Gustav Klein под индивидуальные нужды и требования каждого отдельного заказчика.
Технические характеристики
| Наименование | USV-4601 -100-20M | ||
| Мощность | Кабинет | 20-100 кВА/9~90 кВт | |
| Модуль | 20 кВА/18 кВт | ||
| Вход | Фаза | 3 фазы, 4 пров. + земля | |
| Номинальное напряжение | 380/400/415 В AC | ||
| Диапазон напряжения | 208-478 В AC | ||
| Диапазон частот | 40 Гц-70 Гц | ||
| Коэффициент мощгности | >0.99 | ||
| THDi | ≤3%( 100% нелинейная нагрузка) | ||
| Диапазон напряжения байпаса | Максимальное напряжение: +15% (опционально +5%.+10%+25%) Минимальное напряжение: -15% Диапазон рабочих частот: ±10% | ||
| Вход генератора | Поддерживается | ||
| Выход | Фазность | 3 фазы, 4 пров. + земля | |
| Номинальное напряжение | 380/400/415 В AC | ||
| Коэффициент мощности | 0.9 | ||
| Регулировка напряжения | ±2% | ||
| Частота | Режим сети | ± 1 % ±2% ±4% ±5% ± 10% от номинальной частоты (опционально) | |
| Режим батарей | (50/60±0.2%) Гц | ||
| Крест-фактор | 3:1 | ||
| THD | ≤2% с линейной нагрузкой ≤5% с нелинейной нагрузкой | ||
| Форма волны | Чистая синусоида | ||
| Эффективность |
| >93.7% | |
| Батарея | Напряжение | ±192V/+204V/±216V/±228V/±240V DC; количество батарей (опционально) | |
| Зарядный ток | Кабинет | 30A макс. | |
| Модуль | 6A макс. | ||
| зарядный ток может быть установлен в соответствии с установленной емкостью аккумулятора | |||
| Защита | Перегрузка | Режим сети | 110%/60 мин.; 125%/10 мин.; 150%/1 мин. ≥150% немедленное отключение ИБП. |
| Режим батарей | 110%/10 мин.; 125%/l мин.; 150%/1 сек. ≥150% немедленное отключение ИБП. | ||
| Режим байпаса | Выкл. 40A | ||
| Короткое замыкание | Остановка всей системы | ||
| Перегрев | Линейный режим: переключение на байпас; резервный режим: немедленное отключение ИБП | ||
| Низкий заряд батареи | Сигнал тревоги и отключение | ||
| Самодиагностика | После включения питания и управления программным обеспечением | ||
| EPO (опционально) | Немедленное отключение ИБП | ||
| Батареи | Расширенное управление батареями | ||
| Подавление шума | Соответствует стандарту EN62040-2 | ||
| Сигналы | Звуковые и визуальные | Неисправность линии. Низкий заряд батареи. Перегрузка. Системная ошибка | |
| Дисплей | Информационный LED & LCD-экрана | Линейный режим. ЭКО-режим. Режим байпаса. Низкий заряд батареи. Батарея в плохом состоянии. Перегрузка и неисправность ИБП | |
| Чтение с LCD-экрана | Входное напряжение. Входная частота. Выходное напряжение. Выходная частота. Процент нагрузки. Напряжение батареи и внутренняя температура | ||
| Интерфейсы | RS232. RS485. «Интеллектуальные» слоты x 2. «Сухие» контакты | ||
| Среда | Рабочая температура | 0 - 40 °C | |
| Температура хранения | -25- 55°C | ||
| Влажность | 0 - 95% без конденсации | ||
| Высота над уровнем моря | < 1500 м | ||
| Габариты (ширина х глубина х высота) | Кабинет | 600x800x2000 мм | |
| Модуль | 580x443x131 мм | ||
| Вес(кг) | Кабинет | 330 | |
| Модуль | 31 | ||
| Соответствие стандартам безопасности | CE.EN/IEC 62040-2. EN/1EC 62040-1-1 | ||
