Описание

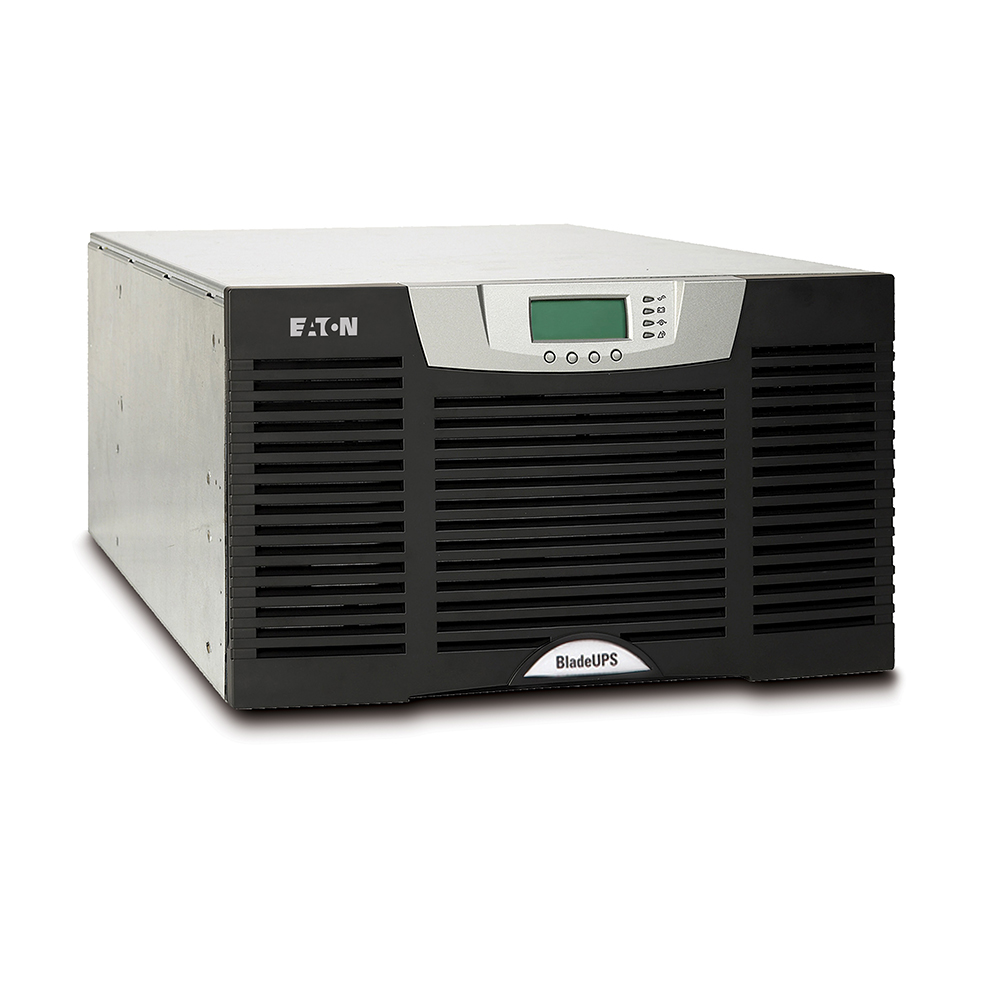

Eaton BladeUPS – модель модульного трехфазного ИБП (UPS) двойного преобразования. Масштабируемое решение для применения в системах хранения и центрах обработки данных, сетевом и телекоммуникационном оборудовании. Позволяет объединить до шести ИБП в параллель с поддержкой «горячей» замены аккумуляторных батарей, в том числе внешних. Благодаря столь высокой гибкости позволяет оперативно нарастить мощности для обеспечения защиты электросети растущего предприятия, а небольшие размеры и низкое тепловыделение дадут возможность сэкономить место и снизить расходы на электроэнергию. Поддерживает удаленный мониторинг и управление. ИБП защищает чувствительное электронное оборудование от наиболее распространенных проблем с питанием, включая перебои в питании, проседания напряжения, скачки мощности, снижения напряжения и помех в сети.
Корзина, в которой собирается ИБП Eaton BladeUPS, повторяет форму и габариты типовых стоек для серверного оборудования, что упрощает монтаж и масштабирование.
Ключевые особенности
- Модуль Eaton BladeUPS обладают мощность 12 кВА (6U) – вместе с батареями, и устанавливаются в стройку. Одна девятнадцатидюймовая стойка в максимальной комплектации дает 60 кВА мощности, за счет параллельной работы;
- Работа системы в параллели происходит только по средствам шины, без необходимости дополнительных сервисных коммуникаций;
- Свободная конфигурация модулей в системе для организации параллельной и одиночной работы каждого модуля;
- Энергоэффективное, компактное, масштабируемое решение для ЦОД разных размеров, Blade-серверов, различных сетевых приложений и хранилищ данных;
- Встроенные в каждый модуль байпасы: ручной и автоматический;
- Высокие показатели КПД – до 98,6%
- Низкое тепловыделение системы, охлаждение с прямой циркуляцией воздуха: вход воздуха с фронтальной стороны, выход — сзади корпуса;
- Интеллектуальная система продления срока службы аккумуляторных батарей;
- Система равномерной нагрузки и распределения электропитания;
- Аккумуляторные батареи поддерживают «горячую замену»;
- Полная совместимость с ДГУ (дизель-генераторными установками);
- Функции мониторинга и удаленного управления поддерживаются стандартно, по средствам сети Интернет или внутри локальной сети;
- Два слота для подключения дополнительных адаптеров, два входных и один выходной «сухих» контакта;
- Удобный графический ЖК-экран для отображения информации о состоянии модуля
Опции
- Поддержка внешних батарейных модулей в целях наращивания автономности;
- Дополнительные кабели: питания ИБП, питания нагрузки, кабель параллельной работы;
- Шина параллельной работы (до 60 кВА);
- Силовой модуль габариторазмера 3U;
- Разветвители 0U – 3U;
- Дополнительные полозья для стойки;
- SNMP (ZC1224401100000);
- Адаптер мониторинга окружающей среды (температура, влажность);
- Адаптер релейных контактов;
- Адаптер удаленного дисплея
- Карты модема для удаленного мониторинга
Модификации
| ИБП | |
| BladeUPS 12 | 12 кВА или 12 кВт при 208 В |
| BladeUPS 12i | 12 кВА или 12 кВт при 400 В |
| Дополнительный модуль аккумулятора высокой плотности (EBM) | |
| Шина BladeUPS на 4 модуля | До 4 ИБП |
| Шина BladeUPS на 6 модулей | До 6 ИБП |
| Размеры (ШxДxВ) | |
| BladeUPS 12 | 441 x 660 x 261 мм |
| BladeUPS 12i | 438 x 660 x 131 мм |
| Вес | |
| BladeUPS 12 без внутренних батарей | 61 кг |
| BladeUPS 12i без внутренних батарей | 63,5 кг |
| BladeUPS 12 с внутренними батареями | 141 кг |
| BladeUPS 12i с внутренними батареями | 143 кг |
| Отдельный аккумулятор | 2 кг |
| Каждый аккумуляторный отсек | 20 кг |
| Модуль электроники BladeUPS 12: | 19,5 кг |
| Модуль электроники BladeUPS 12i | 21,8 кг |
| Номер модели шнура | Описание | Тип входного разъема | Длина |
| UPSCord12UL | Вход UL 12 кВ | IEC 309-60A | 3,7 м |
| UPSCord12ULR | Вход/выход UL 12 кВ | IEC 309-60A | 1,8/1,2 м |
| UPSCordPUL | Параллель UL 12 кВ | Андерсон | 0,5 м |
| UPSCord12CE | Вход CE 12 кВ | IEC 309-32A | 3,7 м |
| UPSCord12CER | Вход/выход CE 12 кВ | IEC 309-32A | 1,2/1,2 м |
| UPSCord12PCE | Параллель CE 12 кВ | Андерсон | 0,5 м |
Видео
Технические характеристики
| Общие характеристики | |
| Номинальная мощность | 12 кВт на модуль ИБП |
| КПД | до 98.6% |
| Тепловыделение | 371 Вт/1266 БТЕ/час при 100% номинальной нагрузке |
| Охлаждение | Вентиляторное охлаждение, микропроцессорный контроль температуры, вход воздуха спереди, выход – сзади |
| Уровень шума, нормальный режим работы | <60 дБА на расстоянии 1 метр |
| Высота над уровнем моря | 1000 метров |
| Входные характеристики | |
| Номинальное входное напряжение | 400В |
| Рабочий диапазон напряжения | 400В: 311 – 519 В, между фазами |
| Диапазон частоты | 50 или 60 Гц, ±5 Гц |
| Искажение входного тока | <5% с IT-нагрузками (с PFC) |
| Входной коэффициент мощности | >0,99 с IT-нагрузками (с PFC) |
| Пусковой ток | Зависит от нагрузки |
| Требования к входным подключениям | Три фазы, четыре провода + заземление |
| Источник байпаса | Совпадает со входом (общий вход) |
| Совместимость с генератором | Быстрая синхронизация для оптимальной работы с генератором |
| Выходные характеристики | |
| Номинальное выходное напряжение | 400В: 180 – 240 В, фаза-нейтраль |
| Выходная конфигурация | Три фазы, четыре провода + заземление |
| Выходная частота (номинальная) | 50 или 60 Гц, автоматическое определение при запуске |
| Регулировка частоты | В пределах 0,1 Гц |
| Диапазон коэффициента мощности нагрузки | 0,7 индуктивного - 0,9 емкостного характера |
| Искажение выходного напряжения | <3% с IT нагрузкой (с PFC) |
| Характеристики батарей | |
| Тип батарей | VRLA - AGM |
| Время работы от внутренних батарей | 13 минут при нагрузке 50% |
| Напряжение на батареях | 240 В постоянного тока |
| Тест батарей | Автоматический тест батарей (возможно дистанционное программирование) |
| Способ зарядки батареи | Технология трехступенчатой зарядки ABM |
| Напряжение отключения батареи | От 1,67 В на элем. при рабочем цикле <5 мин. |
| Низкий заряд батарей | Предупредительный сигнал |
| Возможность добавления дополнительных батарей | Можно установить до четырех внешних батарейных модулей ВБМ (3U, около 34 мин. при 100% нагрузке, >1 часа при нагрузке 50%) |
| Габариты и масса | |
| Габариты (ВхШхГ) |
|
| Примечание: |
|
| Общий вес ИБП без батарей | 61 кг |
| Общий вес ИБП с батареями | 140 кг |
| Вес ВБМ | 77 кг |
| Программное обеспечение | ИБП поставляется с компакт-диском Software Suite |
| X-Slot | Два для указанных ниже карт |
| ЖК-дисплей | Две строки по 20 символов |
| Языки | Английский по умолчанию; доступно 20 языков |
| Изменение конфигурации | Выполняется пользователем, автоподстройка аппаратно-программного обеспечения |
| Входные сухие контакты | Два, конфигурируются пользователем |
| Выходные сухие контакты | Один, конфигурируется пользователем |
| Обслуживание | |
| Установка | Выполняется пользователем, в IT стойку |
| Профилактическое обслуживание | Выполняется пользователем, выезд инженеров Eaton – по желанию заказчика |
| Ремонтное обслуживание | Выполняется пользователем, выезд инженеров Eaton – по желанию заказчика |
| Удобство обслуживания | Аккумуляторные батареи с возможностью горячей замены |
| Сертификация | |
| EMI | IEC 62040 |
| Защита от перенапряжения | ANSI C62.41, Cat B-3 |
| Опасные материалы (RoHS) | Директива ЕС 2002/95/EC, категория 3 |
