Описание

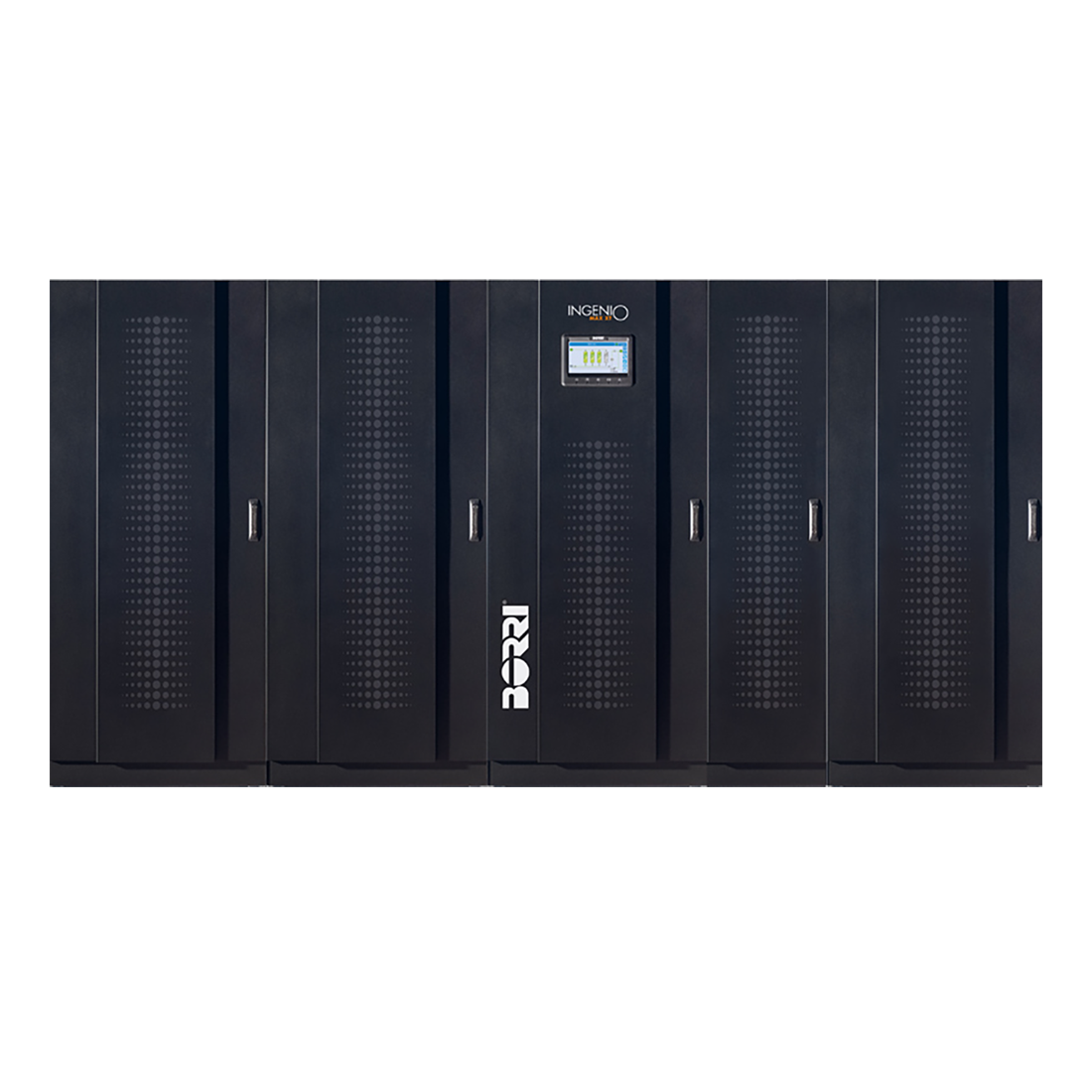

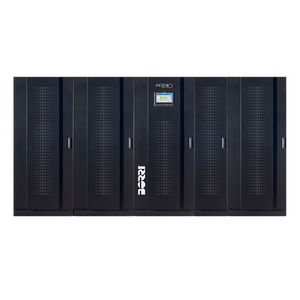

INGENIO MAX XT – высокоэффективная масштабируемая система ИБП, обеспечивающая надежное, бесперебойное и качественное электропитание всех видов ответственного оборудования. Высокоэффективные режимы работы и техническое обслуживание без прекращения работы системы обеспечивает максимально низкий уровень капитальных и операционных затрат. Гибкое конфигурирование и позиционирование обеспечивает полную адаптируемость в энергетической инфраструктуре предприятий различных видов деятельности.
Опции для трехфазных ИБП Borri
Каталог промышленных ИБП Borri
Ключевые особенности
- Доступные мощности Borri INGENIO MAX – 900 кВА, 1000 кВА, 1200 кВА, 1250 кВА, 1500 кВА, 1800 кВА и 2100 кВА;
- Масштабируемая система с высоким уровнем гибкости строится на модулях мощностью 250 кВт или 300 кВт и поддерживает конфигурации N+1, N+N и A+B;
- Обслуживание модулей системы в «горячем» режиме, независимом от частоты и напряжения на входе;
- Поддержка как свинцово-кислотных, так и современных литий-ионных аккумуляторных батарей;
- Статический коммутатор для непрерывного режима работы в режиме 125 % нагрузки обеспечивает устойчивую перегрузочную способность:
- Применение технологии IGBT и DSP-микропроцессорного управления обеспечивают выходной коэффициент мощности равный единице, входной – 0,99, THDi - менее 3%;
- Высокая эффективность двойного преобразования – до 99%;
- Интеллектуальное параллельное управление при распределении нагрузки, синхронизация нагрузки одиночных систем ИБП и синхронизация нагрузки двух параллельных систем для оптимальной защиты.
- Распределенное параллельное управление на базе шины CAN обеспечивает высокую степень распределения нагрузки и отсутствие единой точки отказа в параллельных системах.
- Интеллектуальное управление аккумуляторными батареями с поддержкой функции самотестирования и динамического режима зарядки, увеличивающие срок службы батарей, автономность системы и обеспечивающее минимизацию тока и напряжения заряда тока пульсации;
- Поддержка множества опций для дистанционного управления;
- Полная совместимость с дизель-генераторными установками (ДГУ);
- Функция автоматической диагностики аккумуляторых батарей;
- Коммуникационные возможности представлены портом RS232 и USB; опциональными адаптерами SNMP/Ethernet, ModBus/Ethernet, ModBus/RJ485, Profibus, платой сигнальных контактов.
Опции
- Изолирующий трансформатор;
- Индивидуальные шкафы аккумуляторных батарей;
- Температурный датчик аккумуляторной батареи;
- Синхронизация нагрузки;
- Иные по запросу.
Технические характеристики
| Мощность, кВА | 900 | 1000 | 1200 | 1250 | 1500 | 1800 | 2100 |
| N номинальная мощность, кВт | 900 | 1000 | 1200 | 1250 | 1500 | 1800 | 2100 |
| N+1 номинальная мощность, кВт | 600 | 750 | 900 | 1000 | 1200 | 1500 | 1800 |
| Размер модуля MPM, кВт | 300 | 250 | 300 | 250 | 300 | 300 | 300 |
| Габаритные размеры ИБП Ш × Г × В, мм* | 3440 × 970 × 2100 | 4320 × 970 × 2100 | 4320 × 970 × 2100 | 5200 × 970 × 2100 | 5650 × 970 × 2100 | 6930 × 970 × 2100 | 7810 × 970 × 2100 |
| Масса ИБП, кг* | 3590 | 4470 | 4470 | 5350 | 5350 | 6330 | 7210 |
| Конфигурация аккумуляторной батареи | Внешняя, от 360 до 372 элементов, свинцово-кислотные элементы с клапанным регулированием (VRLA) (другие опции) | ||||||
| Вход | |||||||
| Тип соединения | Фиксированное подключение (четырехпроводное (выпрямитель), четырехпроводное (байпас)) | ||||||
| Номинальное напряжение | 400 В перем. тока, три фазы с нейтралью (выпрямитель) 380/400/415 В перем. тока, три фазы с нейтралью (байпас) | ||||||
| Допустимое отклонение напряжения | –20 %, +15 % (выпрямитель); ±10 % (байпас) | ||||||
| Частота и диапазон | 50/60 Гц, 45–65 Гц | ||||||
| Коэффициент мощности | 0,99 | ||||||
| Искажение тока (КНИв**) | < 3 % | ||||||
| Выход | |||||||
| Тип соединения | Фиксированное подключение (четырехпроводное) | ||||||
| Номинальное напряжение | 380/400/415 В перем. тока, три фазы с нейтралью | ||||||
| Частота | 50/60 Гц | ||||||
| Регулирование напряжения (VFI) | Статическое: ±1 %; динамическое: IEC/EN 62040-3, класс 1 | ||||||
| Коэффициент мощности | От 0,7 при запаздывающем до 0,5 при опережающем токе без снижения номинальной мощности | ||||||
| Перегрузочная способность | Инвертор: 125 % в течение 10 минут, 150 % в течение 1 минуты; байпас: 125 % постоянное, 1000 % в течение 1 цикла | ||||||
| КПД (перем.ток/перем.ток)*** | До 99 % | ||||||
| Классификация по стандарту IEC/EN 62040-3 | VFI-SS-111 | ||||||
| Интерфейс и дополнительные функции | |||||||
| Передняя панель | 10” цветной сенсорный дисплей с разрешением 1024 × 600 пикселей | ||||||
| Удаленные коммуникационные порты | В комплекте: последовательный порт RS232 и USB; входной клеммный блок (дистанционное аварийное отключение питания, дополнительный контакт автоматического выключателя аккумуляторной батареи, дополнительный контакт выключателя внешнего сервисного байпаса, дополнительный контакт режима ДГУ, дополнительный контакт выходного выключателя, дистанционный переход в режим байпаса); релейная плата контактов SPDT; ModBus-RTU (RS485). Опции: ModBus-TCP/IP (Ethernet); адаптер ModBus-RTU — PROFIBUS DP | ||||||
| Дополнительные функциональные расширения | Изолирующий трансформатор; индивидуальные шкафы аккумуляторных батарей; температурный датчик аккумуляторной батареи; синхронизация нагрузки; другие опции предоставляются по запросу | ||||||
| Система | |||||||
| Степень защиты | IP 20 | ||||||
| Цвет | RAL 9005 | ||||||
| Установка | Разрешается установка к стене, а также вплотную боковыми и задними стенками | ||||||
| Доступ | Передний и верхний доступ, нижний и верхний ввод кабеля | ||||||
| Масштабируемость | До 2,1 МВт | ||||||
| Условия окружающей среды | |||||||
| Рабочая температура | от 0 °C до +40 °C | ||||||
| Температура хранения | от –10 °C до +70 °C | ||||||
| Высота над уровнем моря | < 1000 м без снижения мощности, > 1000 м снижение мощности на 0,5 % на каждые 100 м | ||||||
| Уровень акустич. шума на расст. в 1 м, дБА | 65 | ||||||
| Стандарты и сертификация | |||||||
| Обеспечение качества, охрана окруж. среды, безопасность труда и охрана здоровья | ISO 9001:2008, ISO 14001:2004, BS OHSAS 18001:2007 | ||||||
| Безопасность | IEC/EN 62040-1 | ||||||
| ЭМС | IEC/EN 62040-2 | ||||||
| Экологические аспекты | IEC/EN 62040-4 | ||||||
| Требования к испытаниям и эксплуатационные характеристики | IEC/EN 62040-3 | ||||||
| Степень защиты | IEC 60529 | ||||||
| Маркировка | CE | ||||||
* Для типовой аккумуляторной батареи, переключателя централизованного статического байпаса, нижнего ввода кабеля.
По вопросам других конфигураций рекомендуется связаться с отделом продаж.
** Коэффициент нелинейных искажений на входе.
