Описание

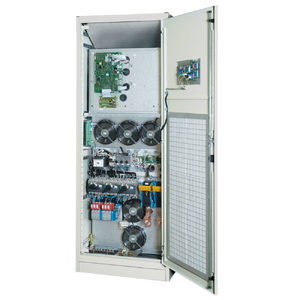

ENERTRONIC L – трёхфазная модель ИБП (UPS) двойного преобразования немецкого бренда Benning. Линейка источников бесперебойного питания высочайшей надежности, специально разработанная для промышленного использования. Найдет свое применение на предприятиях, требующих особого внимания к безопасности эксплуатации: нефтехимические и нефтеперерабатывающие предприятия, а также электростанции и подстанции. Особенно хорошо проявляет себя для питания нелинейных и 100% несбалансированных нагрузок. Возможность параллельного подключения до восьми аналогичных по мощности ИБП.
Ключевые особенности
- Применение IGBT-транзисторов в инверторе и выпрямителе;
- Коэффициент мощности КМ = 0,96;
- Доступные мощности ENERTRONIC L — 60 кВА, 80 кВА, 120 кВА, 160 кВА и 200 кВА;
- Синусоидальный выходной ток, минимальные искажения питающей сети, в отличии от ИБП с 6-пульсными и 12-пульсными выпрямителями;
- Отсутствие искажений выходного напряжения при работе, вплоть до тройной величины номинального тока — без перехода на байпас;
- Провод нейтрали рассчитан на двойной номинальный ток;
- Возможность подключения в параллель до 8 ИБП в целях наращивания мощности или резервирования (N+1);
- Полная совместимость с ДГУ (дизель-генераторными установками);
- Цифровое управление, осуществляемое по средствам DSP-микропроцессора;
- Малые габариты при высокой эффективности — ENERTRONIC L мощностью 120 кВА занимает всего 0,64 м2;
- Многоязычный графический интерфейс с поддержкой журналирования;
- Интерфейсы RS232 и RS485, программируемые «сухие» контакты;
- Поддержка удаленного управления;
- Избыточная система вентиляции, поддерживающая функции мониторинга и систему защиты при сбое работы вентиляторов.
Опции
- Внешний батарейный шкаф или стеллаж;
- Внешний ручной байпас в отдельном шкафе;
- Дополнительная карта с шестью реле;
- Набор для параллельной работы;
- Дополнительный интерфейс RS232 и RS485;
- Плата интерфейса Profibus;
- Внутренний адаптер TCP/IP;
- Защита по стандарту выше IP20;
- Защита от радиопомех класса B по стандарту EN 50091-2;
- Кабель удаленного управления (900 м);
- Подвод кабелей сверху с дополнительным кабельным шкафом.
Технические характеристики
| Тип | ENERTRONIC L 60 | ENERTRONIC L 80 | ENERTRONIC L 120 | ENERTRONIC L 160 | ENERTRONIC L 200 | ||
| Номинальная выходная мощность | кВА | 60 | 80 | 120 | 160 | 200 | |
| Номинальная активная выходная мощность | кВт | 48 | 64 | 96 | 128 | 160 | |
| Вход | |||||||
| Номинальное входное напряжение | В | 400 ± 15%, 50Гц ± 5% | |||||
| КНИ | % | ≤7 | |||||
| Входной коэффициент мощности | ≥ 0,99 | ||||||
| Выход | |||||||
| Номинальное входное напряжение | В | 400 | |||||
| Стабильность выходного напряжения | |||||||
| - для статической | % | <1 | |||||
| - при 100% несбалансированной | % | <1 | |||||
| - при 100; изменении нагрузки | % | <5 | |||||
| Время регулирования | мс | 10 | |||||
| Номинальная выходная частота | Гц | 50 ±0.1% | |||||
| КНИ | |||||||
| - при линейной нагрузке | % | <1 | |||||
| - при нелинейной нагрузке | % | <5 | |||||
| Крест-фактор |
| ≥ 3 | |||||
| Перегрузочная способность | 150 % на 60 сек, 125 % на 10 мин. | ||||||
| Устойчивость к КЗ | 300 % на 20 мсек, 260 % на 3 мсек | ||||||
| Байпас | |||||||
| перегрузочная способность | 1000 % на 100 мсек, 150 % на 10 мин
| ||||||
| Общие характеристики | |||||||
| Общий КПД | % | 93 | 93 | 93 | 94 | 94 | |
| Мощность, снимаемая с батарей | кВт | 49,3 | 65.6 | 98,5 | 131,5 | 164.1 | |
| Радиопомехи | EN50091-2 стандартно класс А (опция класс В) | ||||||
| Охлаждение | охлаждение с контроллером скорости вращения, резервируемыми вентиляторами с функцией мониторинга, встроенным воздухозаборниками, снабженными воздушными клапанами, закрывающимися при сбое вентилятора | ||||||
| Допустимая температура | С | От 0 до +40 градусов | |||||
| Относительная влажность | % | 5 – 95% (без конденсации) | |||||
| Допустимая высота размещения | м | < 1000 м над уровнем моря без снижения мощности | |||||
| Класс защиты |
| IP 20 | |||||
| Окраска |
| RAL 7035 | |||||
| Габарнтные размеры (В х Ш х Г) | мм | 1800x800x800 | 1800x1000x800 | ||||
| Вес | кг | 470 | 530 | 600 | 850 | 850 | |
| Опции | плата ввода вывода (12 дискр. вводов, 6 дискр. выводов, 6 реле); Внешний ручной байпас в отдельном шкафе; Батарейный шкаф или батарейный стеллаж; Параллельная работа | ||||||
