Socomec SIRCO MV
Выберите мощность:
- Выключатель нагрузки;
- Монтаж на DIN рейку либо монтажную плату;
- Категория AC-23 позволяет выключения под нагрузкой
- Поворотная рукоятка
Настройка и инструкция
Открыть брошюру Socomec SIRCO MV- актуального курса валют ЦБ РФ
- требуемых сроков и способов поставки
Вся электротехническая продукция компании Socomec (включая многофункциональные счетчики, устройства АВР, рубильники, выключатели и т.д.), приобретенная в «Юниджет», доставляется по всей территории России, по договоренности – в страны СНГ.
Наличие представленного оборудования и сроки поставки Вы можете уточнить у наших специалистов.
| Артикул | Наименование | Цена |
|---|---|---|
| 22003012 | SIRCO MV Рубильник с видимым разрывом модульный 3X125A | 7 977 руб. |
| 22003016 | SIRCO MV Рубильник с видимым разрывом модульный 3X160A | 8 712 руб. |
| 22003110 | SIRCO MV Рубильник с видимым разрывом модульный 3X100A | 7 592 руб. |
| 22004012 | SIRCO MV Рубильник с видимым разрывом модульный 4X125A | 10 216 руб. |
| 22004016 | SIRCO MV Рубильник с видимым разрывом модульный 4X160A | 11 161 руб. |
| 22004110 | SIRCO MV Рубильник с видимым разрывом модульный 4X100A | 9 096 руб. |
Стоимость может быть изменена без предварительного уведомления. Информация об оферте.
Компания «Юниджет»:
- Осуществляет поставки энергетического оборудования ведущих производителей на территории Российской Федерации
- Реализует разработку индивидуальных инженерных проектов высокой степени сложности под нужды заказчиков
- Осуществляет пуско-наладочные работы (ПНР), ремонт и сервисное обслуживание электрооборудования
Для того, чтобы купить АВР, рубильники и иное электрооборудование, а также получить консультацию о сроках поставки оборудования и проведения инженерных работ, свяжитесь с нами по телефонам: +7 (812) 247-06-60 и +7 (499) 702-07-60
Компания Юниджет является официальным поставщиком решений для коммутации, контроля и безопасности Socomec: АВР, рубильников, счетчиков, измерительных приборов, УЗИП, предохранителей – на территории России.
Описание

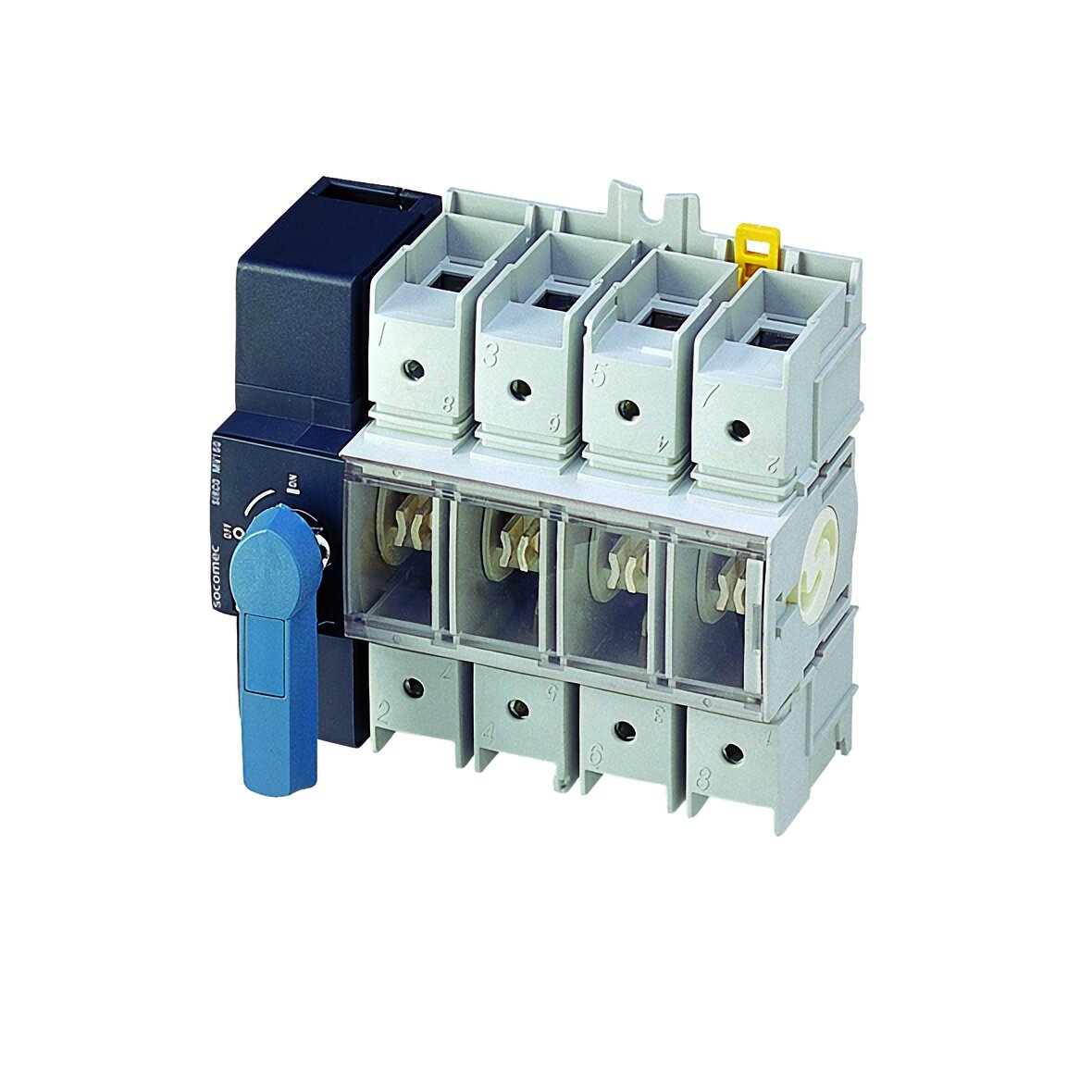

Socomec SIRCO MV — 3-х и 4-х полюсные выключатели нагрузки, 100 А, 125 А и 160 А, с ручным управлением, двойным видимым разрывом с индикацией положения контактов. Решение для выключателей, управления оборудованием, локального отключения нагрузки. Производят переключение между источниками питания низкого напряжения или отключение под нагрузкой. Переключатели I-0-II и I-I+II-II.
Инструкция SIRCO MV 100 A - 160 A
Расширенная брошюра SIRCO M и MV
Аксессуары
Рукоятка выносного фронтального управления и справа (тип S0, I-0, IP55 и IP65);
- Рукоятка выносного управления слева (тип S0, I-0, IP65);
- Удлинительная штанга для фронтального и бокового управления (тип S0, 150 мм, 200 мм, 320 мм);
- Дополнительный контакт, тип М (НО + НЗ, 2 НО);
- Дополнительный контакт предварительного разрыва, тип U (НЗ, НО);
- Клеммные крышки (3-пол. и 4-пол.)
Технические характеристики Socomec SIRCO MV (100 А — 160 А)
| Термический ток Ith (40°C) | 100 A | 125 A | 160 A | |
| Номинальное напряжение изоляции Ui (В) | 800 | 800 | 800 | |
| Импульсное выдерживаемое напряжение Uimp (кВ) | 8 | 8 | 8 | |
| Номинальный рабочий ток Ie (A) | ||||
| Номинальное напряжение | Категория применения | A/B | A/B | A/B |
| 415 В AC | AC-20 A / AC-20 B | 100/100 | 125/125 | 160/160 |
| 415 В AC | AC-21 A / AC-21 B | 100/100 | 125/125 | 160/160 |
| 415 В AC | AC-22 A / AC-22 B | 100/100 | 125/125 | 160/160 |
| 415 В AC | AC-23 A / AC-23 B | 100/100 | 125/125 | 125/160 |
| 500 В AC | AC-20 A / AC-20 B | 100/100 | 125/125 | 160/160 |
| 500 В AC | AC-21 A / AC-21 B | 100/100 | 125/125 | 160/160 |
| 500 В AC | AC-22 A / AC-22 B | 100/100 | 125/125 | 125/160 |
| 500 В AC | AC-23 A / AC-23 B | 80/80 | 100/100 | 100/100 |
| 690 В AC | AC-20 A / AC-20 B | 100/100 | 125/125 | 160/160 |
| 690 В AC | AC-21 A / AC-21 B | 100/100 | 125/125 | 160/160 |
| 690 В AC | AC-22 A / AC-22 B | 63/80 | 80/100 | 100/125 |
| 690 В AC | AC-23 A / AC-23 B | 63/63 | 80/80 | 80/80 |
|
| ||||
| 110 В DC | DC-20 A / DC-20 B | 100/100 | 125/125 | 160/160 |
| 110 В DC | DC-21 A / DC-21 B | 100/100 | 125/125 | 160/160 |
| 250 В DC | DC-20 A / DC-20 B | 100/100 | 125/125 | 160/160 |
| 250 В DC | DC-21 A / DC-21 B | 100/100 | 125/125 | 160/160 |
| 400 В DC | DC-20 A / DC-20 B | 100/100 | 125/125 | 160/160 |
| 400 В DC | DC-21 A / DC-21 B | 100/100 | 125/125 | 160/160 |
| Рабочая мощность AC-23 (кВт) | ||||
| 400 В AC без предварительного разрыва дополнительного контакта (кВт) | 45 | 55 | 75 | |
| 500 В AC без предварительного разрыва дополнительного контакта (кВт) | 45 | 55 | 75 | |
| 690 В AC без предварительного разрыва дополнительного контакта (кВт) | 45 | 75 | 75 | |
| Стойкость к короткому замыканию, защита предохранителями (кA, rms прогнозируемый ток) | ||||
| Ожидаемый ток короткого замыкания (kA, rms) | 100 | 65 | 50 | |
| Номинальный ток предохранителя (A) | 100 | 125 | 160 | |
| Перегрузочная способность | ||||
| Ном. кратковременно допустимый ток 0,3 с Icw (kA rms) | 7 | 7 | 7 | |
| Стойкость к току короткого замыкания (без защиты) | ||||
| Ном. кратковременно допустимый ток 1 с.Icw (kA rms) | 4 | 4 | 4 | |
| Ном. стойкость к току короткого замыкания без предохранителей Icm (kA, пиковая) | 7 | 7 | 7 | |
| Подсоединение | ||||
| Минимальное поперечное сечение медного кабеля (мм²) | 10 | 10 | 10 | |
| Максимальное поперечное сечение медного кабеля (мм²) | 70 | 70 | 70 | |
| Момент затяжки мин./макс. (Н·м) | 4 / 4,4 | 4 / 4,4 | 4 / 4,4 | |
| Механические характеристики | ||||
| Срок службы (число рабочих циклов) | 50000 | 50000 | 50000 | |
| Рабочее усилие- 3-пол. устройство (Н·м) | 4 | 4 | 4 | |
| Рабочее усилие- 4-пол. устройство (Н·м) | 4,2 | 4,2 | 4,2 | |
| Вес 3-пол. устройства (кг) | 0,68 | 0,68 | 0,68 | |
| Вес 4-пол. устройства (кг) | 0,85 | 0,85 | 0,85 | |
