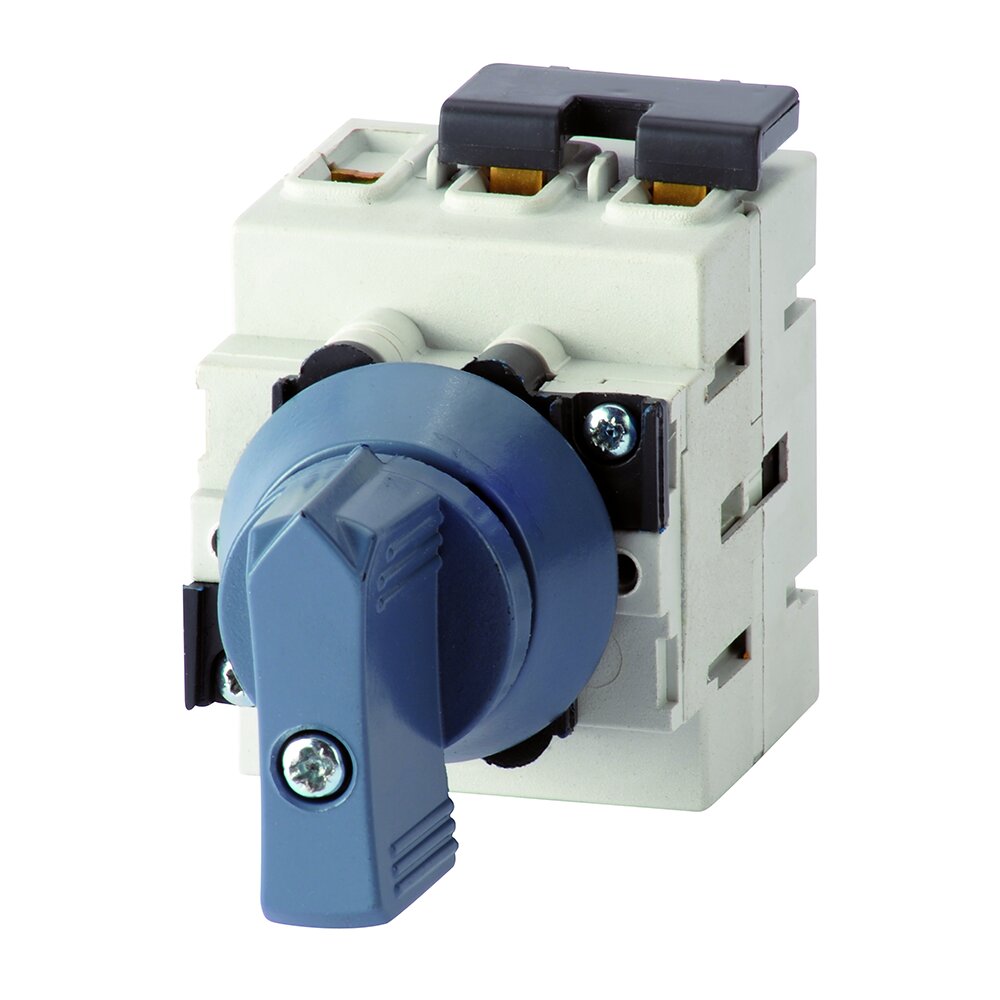

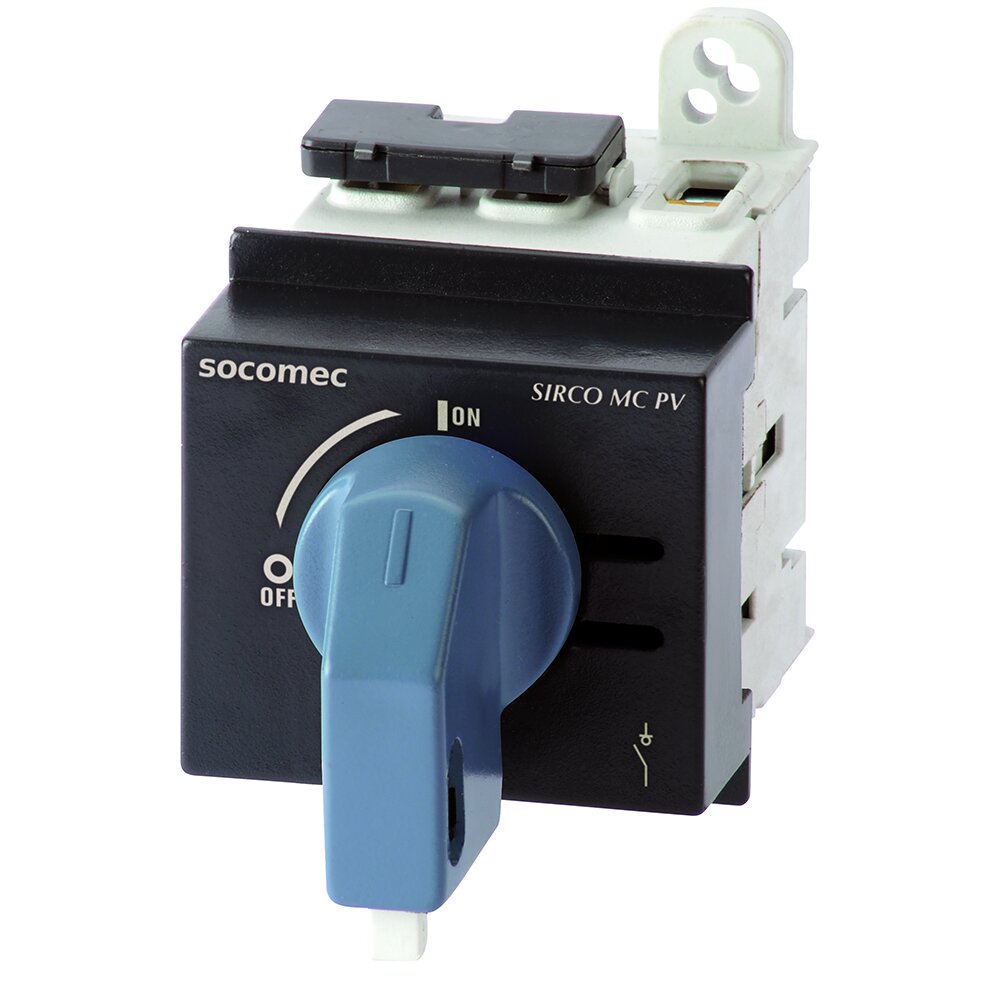

Socomec SIRCO MC PV 25 A

Выберите мощность:
  • Выключатель нагрузки;
  • 25 А, 30 А, 40 А;
  • Разрывная способность до 1000 В DC
  • Монтаж на DIN-рейку или панель;
  • Компактные размеры
Сила тока, А: 25
Количество полюсов: 2
Цена: по запросу, формируется исходя из:
  • актуального курса валют ЦБ РФ
  • требуемых сроков и способов поставки

Вся электротехническая продукция компании Socomec (включая многофункциональные счетчики, устройства АВР, рубильники, выключатели и т.д.), приобретенная в «Юниджет», доставляется по всей территории России, по договоренности – в страны СНГ.

Для запроса стоимости оборудования Вы также можете отправить Ваше коммерческое предложение по email: spb@uni-jet.com или позвонить нам по телефону: 8-800-707-98-45


Настройка и инструкция

Открыть брошюру (PDF) Socomec SIRCO MC PV 25 A
Мы занимаемся обслуживанием оборудования Socomec по всей России - установкой, наладкой и ремонтом. Подробнее

Компания «Юниджет»:

Для того, чтобы купить АВР, рубильники и иное электрооборудование, а также получить консультацию о сроках поставки оборудования и проведения инженерных работ, свяжитесь с нами по телефонам: +7 (812) 247-06-60 и +7 (499) 702-07-60

Компания Юниджет является официальным поставщиком решений для коммутации, контроля и безопасности Socomec: АВР, рубильников, счетчиков, измерительных приборов, УЗИП, предохранителей – на территории России.

Описание

Socomec SIRCO MC PV  выключатели нагрузки, 25 А, 30 А, 40 А, с ручным управлением Предназначены для применения в гелиоэнергетике, в жилых и нежилых зданиях. Производят переключение между источниками питания низкого напряжения или отключение под нагрузкой. Разрывная способность под нагрузкой до 1000 В DC. Доступен в версии для двойных цепей и в версии с двумя дополнительными AC полюсами.


Инструкция SIRCO MC PV

Расширенная брошюра SIRCO MC PV


Аксессуары

  • Рукоятка прямого управления;
  • Рукоятка выносного управления с блокировкой (тип MC1, MC2, MC3, MC4  и S000 — в зависимости от типа монтажа, IP65);
  • Удлинительная штанга для выносного управления (150 мм, 165 мм, 200 мм, 320 мм);
  • Дополнительный контакт (НО + НЗ);
  • Клеммные крышки (1-пол. и 3-пол.);
  • Перемычки предустановлены на заводе


Технические характеристики Socomec SIRCO MC PV 25 А

Тепловой ток Ith при 40°C

25 A

30 A

40 A

Номинальное напряжение изоляции Ui (В)

1000

1000

1000

Импульсное выдерживаемое напряжение Uimp (кВ)

8

8

8

Номинальный рабочий ток Ie (A)





Номинальное напряжение





Категория применения







Тип цепи





Количество полюсов устройства

Количество полюсов последовательного подключения согласно полярности







(A)







(A)







(A)

600 В DC

DC-21 B

Одинарная PV цепь

2-пол.

1-пол. + и 1-пол. -

-

30

-

600 В DC

DC-21 B

Одинарная PV цепь

3-пол.

2-пол. + и 1-пол. -

-

-

40

600 В DC

DC-21 B

Двойная PV цепь

4-пол.

2 x (1-пол. + и 1-пол. -)

-

30

-

600 В DC

DC-21 B

Двойная PV цепь

6-пол.

2 x (2-пол + и 1-пол. -)

-

-

40

1000 В DC

DC-21 B

Одинарная PV цепь

3-пол.

2-пол. + и 1-пол. -

25

-

-

1000 В DC

DC-21 B

Одинарная PV цепь

4-пол.

2-пол. + и 2-пол. -

-

-

40

1000 В DC

DC-21 B

Двойная PV цепь

6-пол.

2 x (2-пол + и 1-пол. -)

25

-

-

1000 В DC

DC-21 B

Двойная PV цепь

8-пол.

2 x (2-пол + и 2-пол. -)

-

-

40

Подсоединение

Минимальное сечение медного кабеля

1,5

1,5

1,5

Максимальное поперечное сечение медного кабеля (мм2)

10

10

10

Момент затяжки мин./макс. (Н·м)

1,2

1,2

1,2

Механические характеристики

Срок службы (число рабочих циклов)

30000

30000

30000

Рабочее усилие (Н·м)

0,8

0,8

0,8

Вес 2-пол. PV устройства (кг)

0,110

0,110

-

Вес 3-пол. PV устройства (кг)

0,125

0,125

0,125

Вес 2-пол. PV устройства и 2-пол. AC устройства (кг)

0,180

0,180

-

Вес 3-пол. PV устройства и 2-пол. AC устройства (кг)

-

-

0,195

Вес 4-пол. PV устройства (кг)

-

-

0,160

Вес 4-пол. PV устройства, двойных PV цепи (кг)

0,145

0,145

-

Вес 6-пол. PV устройства, двойных PV цепи (кг)

-

-

0,250

Вес 8-пол. PV устройства, двойных PV цепи (кг)

-

-

0,320
