Socomec SIRCO M
Выберите мощность:
- Реверсивный рубильник - выключатель нагрузки;
- Монтаж на DIN-рейку или панель;
- Категория AC-23 позволяет выключения под нагрузкой
Настройка и инструкция
Открыть брошюру Socomec SIRCO M- актуального курса валют ЦБ РФ
- требуемых сроков и способов поставки
Вся электротехническая продукция компании Socomec (включая многофункциональные счетчики, устройства АВР, рубильники, выключатели и т.д.), приобретенная в «Юниджет», доставляется по всей территории России, по договоренности – в страны СНГ.
Наличие представленного оборудования и сроки поставки Вы можете уточнить у наших специалистов.
| Артикул | Наименование | Цена |
|---|---|---|
| 22303002 | SIRCO M/ COMMUT M Рубильник реверсивный 3X25A | 6 333 руб. |
| 22303004 | SIRCO M Рубильник реверсивный 3X40A | 7 662 руб. |
| 22303006 | SIRCO M Рубильник реверсивный 3X63A | 9 656 руб. |
| 22303008 | SIRCO M Рубильник реверсивный 3X80A | 12 595 руб. |
| 22303010 | SIRCO M Рубильник реверсивный 3X100A | 19 103 руб. |
| 22303011 | SIRCO M Рубильник реверсивный 3X125A | 22 881 руб. |
| 22304002 | SIRCO M Рубильник реверсивный 4X25A | 7 557 руб. |
| 22304004 | SIRCO M Рубильник реверсивный 4X40A | 9 341 руб. |
| 22304006 | SIRCO M Рубильник реверсивный 4X63A | 11 930 руб. |
| 22304008 | SIRCO M Рубильник реверсивный 4X80A | 15 184 руб. |
| 22304010 | SIRCO M Рубильник реверсивный 4X100A | 19 592 руб. |
| 22304011 | SIRCO M Рубильник реверсивный 4X125A | 23 371 руб. |
Стоимость может быть изменена без предварительного уведомления. Информация об оферте.
Компания «Юниджет»:
- Осуществляет поставки энергетического оборудования ведущих производителей на территории Российской Федерации
- Реализует разработку индивидуальных инженерных проектов высокой степени сложности под нужды заказчиков
- Осуществляет пуско-наладочные работы (ПНР), ремонт и сервисное обслуживание электрооборудования
Для того, чтобы купить АВР, рубильники и иное электрооборудование, а также получить консультацию о сроках поставки оборудования и проведения инженерных работ, свяжитесь с нами по телефонам: +7 (812) 247-06-60 и +7 (499) 702-07-60
Компания Юниджет является официальным поставщиком решений для коммутации, контроля и безопасности Socomec: АВР, рубильников, счетчиков, измерительных приборов, УЗИП, предохранителей – на территории России.
Описание

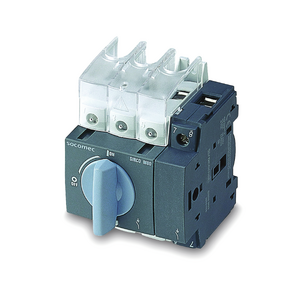

Socomec SIRCO M — 3-х и 4-х выключатели нагрузки, 25 А, 40 А, 63 А, 80 А, 100 А и 125 А, с ручным управлением с индикацией положения контактов.
Данным выключателем можно осуществлять коммутирование, в том числе - под нагрузкой. Благодаря большому количеству опций, может трансформироваться под различные нужды: возможно увеличение коммутируемых полюсов до 8 штук, различные варианты установки и управления, преобразование с помощью специальной сблокировки в реверсивный переключатель нагрузки Sircover M, коммутируемый по схеме I-0-II или I-I+II-II. Использование специальной рукоятки и корпуса позволяет добиться степени защиты до IP65.
Благодаря гибкости конфигурирования и высочайшей надежности со сроком рабочих циклов (100 000), Sirco M подходит для применения как в частном секторе, так и для питания и коммутации промышленных и любых других нагрузок.
Инструкция SIRCO M 25 A - 80 A
Инструкция SIRCO M 100 A - 125 A
Расширенная брошюра SIRCO M и MV
Аксессуары
- Рукоятка прямого управления;
- Рукоятка выносного управления с блокировкой положения 0 (тип S00 и S000, IP65, I-0-II);
- Рукоятка выносного управления с блокировкой положения 3 (тип S01, IP65, I-0-II);
- Удлинительная штанга для выносного управления (150 мм, 200 мм, 320 мм);
- Дополнительный контакт, тип М (НО + НЗ, 2 НО);
- Клеммные крышки (1-пол. и 3-пол.);
- Комплект перемычек (3-пол. и 4-пол.)
Видео
Технические характеристики Socomec SIRCO M (25 А — 125 А)
| Термический ток Ith (40°C) | 25 A | 40 A | 63 A | 80 A | 100 A | 125 A | |
| Номинальное напряжение изоляции Ui (В) | 800 | 800 | 800 | 800 | 800 | 800 | |
| Импульсное выдерживаемое напряжение Uimp (кВ) | 8 | 8 | 8 | 8 | 8 | 8 | |
| Номинальный рабочий ток Ie (A) | |||||||
| Номинальное напряжение | Категория применения | A/B | A/B | A/B | A/B | A/B | A/B |
| 415 В AC | AC-20 A / AC-20 B | 25/25 | 40/40 | 63/63 | 80/80 | 100/100 | 125/125 |
| 415 В AC | AC-21 A / AC-21 B | 25/25 | 40/40 | 63/63 | 80/80 | 100/100 | 125/125 |
| 415 В AC | AC-22 A / AC-22 B | 25/25 | 40/40 | 63/63 | 80/80 | 100/100 | 125/125 |
| 415 В AC | AC-23 A / AC-23 B | 25/25 | 40/40 | 63/63 | 80/80 | 100/100 | 125/125 |
| Рабочая мощность AC-23 (кВт) | |||||||
| При 400 В AC без предварительного разрыва AC-23 (кВт) | 11,3 | 18 | 28,4 | 35,5 | 45 | 56,3 | |
| Стойкость к короткому замыканию (kA rms прогнозируемый ток) | |||||||
| Прогнозируемый ток короткого замыкания (кA rms)(3) | 50 | 50 | 50 | 50 | 50 | 25 | |
| Номинальный ток предохранителя (A) | 25 | 40 | 63 | 80 | 100 | 125 | |
| Перегрузочная способность | |||||||
| Ном. кратковременно допустимый ток 0,3 с Icw (kA rms) | 2,3 | 2,3 | 2,74 | 2,74 | 5 | 5 | |
| Стойкость к току короткого замыкания (без защиты) | |||||||
| Ном. кратковременно допустимый ток 0,3 с Icw (kA rms) | 1,26 | 1,26 | 1,5 | 1,5 | 2,75 | 2,75 | |
| Ном. стойкость к току к.з. Icm (kA пиковая) | 1,8 | 1,8 | 2,1 | 2,1 | 3,9 | 3,9 | |
| Присоединение | |||||||
| Минимальное поперечное сечение медного кабеля (мм2) | 1,5 | 1,5 | 2,5 | 2,5 | 10 | 10 | |
| Максимальное поперечное сечение медного кабеля (мм2) | 16 | 16 | 35 | 35 | 70 | 70 | |
| Момент затяжки мин./макс. (Н·м) | 2 / 2,2 | 2 / 2,2 | 3,5 / 3,85 | 3,5 / 3,85 | 4 / 4,4 | 4 / 4,4 | |
| Механические характеристики | |||||||
| Срок службы (число рабочих циклов) | 10000 | 10000 | 10000 | 10000 | 10000 | 8000 | |
| Вес 3-пол. устройства (кг) | 0,41 | 0,41 | 0,58 | 0,58 | 1,1 | 1,1 | |
| Вес 4-пол. устройства (кг) | 0,51 | 0,51 | 0,75 | 0,75 | 1,46 | 1,46 | |
