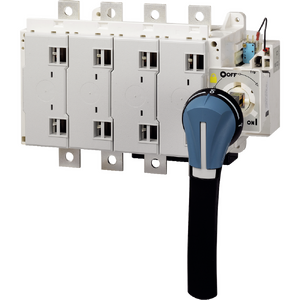

Socomec SIDERMAT
Выберите мощность:
- Выключатель нагрузки;
- Поддержка дистанционного отключения;
- Двойной видимый разрыв с видимыми контактами;
- Катушка расцепления минимального напряжения;
- Устойчивость к высоким температурам
Настройка и инструкция
Открыть брошюру Socomec SIDERMAT- актуального курса валют ЦБ РФ
- требуемых сроков и способов поставки
Вся электротехническая продукция компании Socomec (включая многофункциональные счетчики, устройства АВР, рубильники, выключатели и т.д.), приобретенная в «Юниджет», доставляется по всей территории России, по договоренности – в страны СНГ.
Наличие представленного оборудования и сроки поставки Вы можете уточнить у наших специалистов.
| Артикул | Наименование | Цена |
|---|---|---|
| 35003026 | SIDERMAT Рубильник с катушкой отключения 3X250A F | 91 353 руб. |
| 35003041 | SIDERMAT Рубильник с катушкой отключения 3X400A F | 149 234 руб. |
| 35003064 | SIDERMAT Рубильник с катушкой отключения 3X630A F | 123 780 руб. |
| 35003081 | SIDERMAT Рубильник с катушкой отключения 3X800A F | 164 227 руб. |
| 35003121 | SIDERMAT Рубильник с катушкой отключения 3X1250A F | 252 093 руб. |
| 35003161 | SIDERMAT Рубильник с катушкой отключения 3X1600A F | 267 435 руб. |
| 35003180 | SIDERMAT Рубильник с катушкой отключения 3X1800A F | 324 269 руб. |
| 35004026 | SIDERMAT Рубильник с катушкой отключения 4X250A F | 94 143 руб. |
| 35004041 | SIDERMAT Рубильник с катушкой отключения 4X400A F | 123 431 руб. |
| 35004064 | SIDERMAT Рубильник с катушкой отключения 4X630A F | 137 379 руб. |
| 35004081 | SIDERMAT Рубильник с катушкой отключения 4X800A F | 200 489 руб. |
| 35004121 | SIDERMAT Рубильник с катушкой отключения 4X1250A F | 250 001 руб. |
| 35004161 | SIDERMAT Рубильник с катушкой отключения 4X1600A F | 303 697 руб. |
| 35004180 | SIDERMAT Рубильник с катушкой отключения 4X1800A F | 357 742 руб. |
Стоимость может быть изменена без предварительного уведомления. Информация об оферте.
Компания «Юниджет»:
- Осуществляет поставки энергетического оборудования ведущих производителей на территории Российской Федерации
- Реализует разработку индивидуальных инженерных проектов высокой степени сложности под нужды заказчиков
- Осуществляет пуско-наладочные работы (ПНР), ремонт и сервисное обслуживание электрооборудования
Для того, чтобы купить АВР, рубильники и иное электрооборудование, а также получить консультацию о сроках поставки оборудования и проведения инженерных работ, свяжитесь с нами по телефонам: +7 (812) 247-06-60 и +7 (499) 702-07-60
Компания Юниджет является официальным поставщиком решений для коммутации, контроля и безопасности Socomec: АВР, рубильников, счетчиков, измерительных приборов, УЗИП, предохранителей – на территории России.
Описание

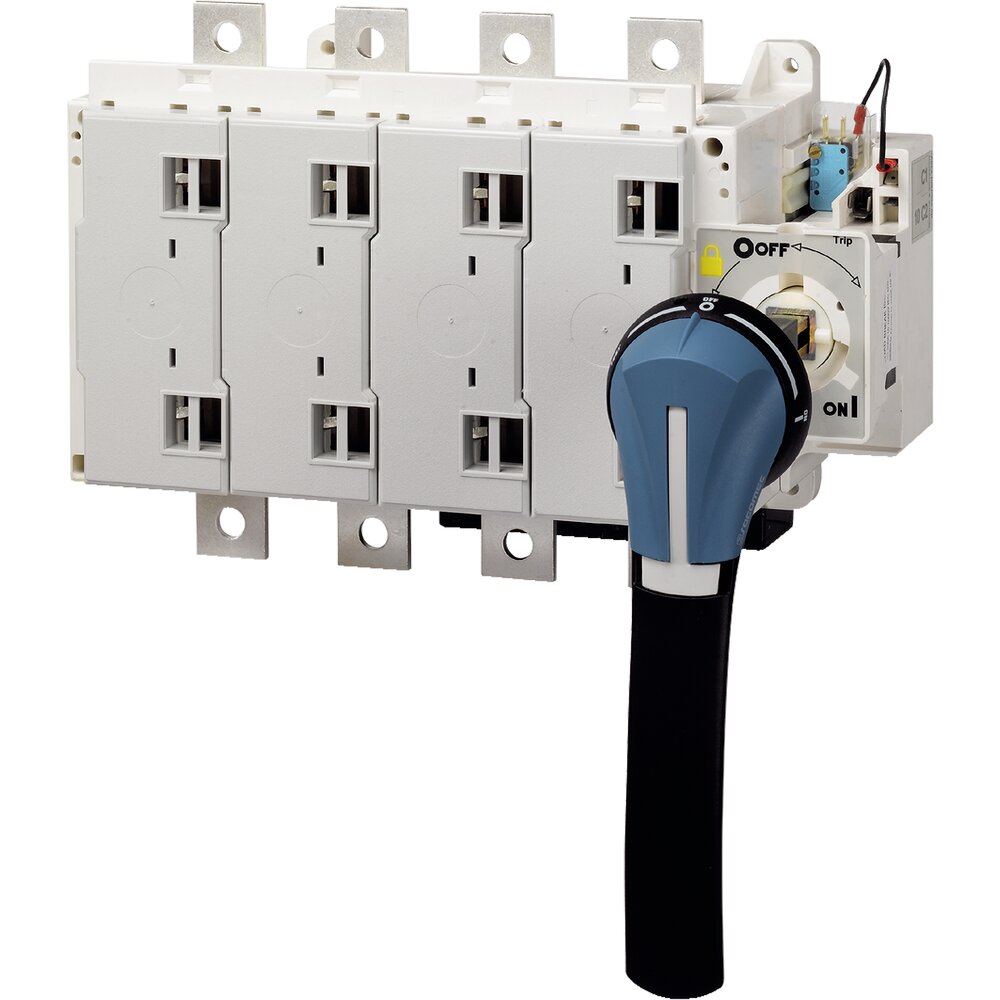

Socomec SIDERMAT — Выключатель нагрузки с ручным управлением, с двойным видимым разрывом и дистанционным отключением, 3- или 4-пол. От 250 А до 1800 А. Предназначены для применения в главных распределительных щитах (ГРЩ) и в распределительных панелях на производственных предприятиях со сложными условиями эксплуатации. Обеспечивают изоляцию низковольтных сетей, обеспечивают безопасность трансформаторов и реле. Поддерживают дистанционное отключение.
Аксессуары
- Рукоятка выносного управления с блокировкой (тип S3 , IP55);
- Рукоятка прямого управления;
- Удлинительная штанга для выносного управления (200 мм, 320 мм);
- Катушка с независимым расцепителем (24 В AC — 400 В AC, 12 В DC — 220 В DC) — более подробная информация в брошюре;
- Катушка расцепления минимального напряжения (24 В AC — 400 В AC, 12 В DC — 220 В DC) — более подробная информация в брошюре;
- Токоограничивающий резистор для катушки расцепления минимального напряжения (110 В AC, 230 В AC, 400 В AC, 110 В DC);
- Дополнительный контакт (1 или 2 НО — НЗ);
- Клеммные крышки (3-пол. и 4-пол.);
- Клеммные экраны (3-пол. и 4-пол.);
- Межфазная перегородка (3-пол. и 4-пол.);
- Рукоятка с замком;
- Клеммы (250 А, 400 А, 630 А)
Технические характеристики Socomec SIDERMAT (250 А — 1800 А)
| Термический ток Ith при 40°C | 250 A | 400 A | 630 A | 800 A | 1250 A | 1600 A | 1800 A | |
| Номинальное напряжение изоляции Ui (В) | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | |
| Импульсное выдерживаемое напряжение Uimp (кВ) | 8 | 12 | 12 | 12 | 12 | 12 | 12 | |
| Номинальный рабочий ток Ie (A) | ||||||||
| Номинальное напряжение | Категория применения | A/B | A/B | A/B | A/B | A/B | A/B | A/B |
| 400 В AC | AC-22 A / AC-22 B | 250/250 | 400/400 | 630/630 | 800/800 | 1250/1250 | 1600/1600 | 1600/1800 |
| 400 В AC | AC-23 A / AC-23 B | 250/250 | 400/400 | 630/630 | 630/630 | 1250/1250 | 1600/1600 | 1600/1600 |
| 500 В AC | AC-22 A / AC-22 B | 250/250 | 400/400 | 630/630 | 800/800 | 1250/1250 | 1600/1600 | 1600/1600 |
| 500 В AC | AC-23 A / AC-23 B | 200/250 | 315/400 | 500/630 | 630/630 | 1000/1000 | 1250/1250 | 1250/1250 |
| 690 В AC | AC-21 A / AC-21 B | 250/250 | 400/400 | 630/630 | 800/800 | 1250/1250 | 1600/1600 | 1600/1600 |
| 690 В AC | AC-22 A / AC-22 B | 250/250 | 400/400 | 500/630 | 630/800 | 1000/1000 | 1250/1250 | 1250/1250 |
| 690 В AC | AC-23 A / AC-23 B | 200/250 | 315/400 | 400/500 | 500/500 | 800/800 | 1000/1000 | 1000/1000 |
| 400 В DC | DC-20 A / DC-20 B | 250/250 | 400/400 | 630/630 | 800/800 | 1250/1250 | 1600/1600 | 1800/1800 |
| 400 В DC | DC-21 A / DC-21 B | 250/250 | 400/400 | 630/630 | 800/800 | 1250/1250 | 1600/1600 | 1600/1600 |
| 400 В DC | DC-22 A / DC-22 B | 250/250 | 400/400 | 630/630 | 800/800 | 1250/1250 | 1600/1600 | 1600/1600 |
| 400 В DC | DC-23 A / DC-23 B | 200/250 | 315/400 | 500/630 | 630/800 | 1250/1250 | 1250/1250 | 1250/1250 |
| Рабочая мощность AC-23 (кВт) | ||||||||
| При 400 В AC без предварительного разрыва AC-23 (кВт) | 132/132 | 220/220 | 355/355 | 355/355 | 710/710 | 900/900 | 900/900 | |
| При 690 В AC без предварительного разрыва AC-23 (кВт) | 185/220 | 295/400 | 400/475 | 475/475 | 750/750 | 900/900 | 900/900 | |
| Реактивная мощность (квар) | ||||||||
| При 400 В АС (квар) | 115 | 185 | 290 | 365 | 575 |
|
| |
| Стойкость к короткому замыканию, защита предохранителями (kA rms прогнозируемый ток) | ||||||||
| Предполагаемый ток короткого замыкания (кA rms) | 100 | 100 | 100 | 100 | 100 | 120 | 120 | |
| Номинальный ток предохранителя (A) | 250 | 400 | 630 | 800 | 1250 | 2 x 800 | 2 x 900 | |
| Стойкость к току короткого замыкания (без защиты) | ||||||||
| Ном. кратковременно допустимый ток 0,3 с ICW (kA rms) | 17 | 25 | 50 | 65 | 65 | 80 | 80 | |
| Номинальный выдерживаемый пиковый ток (кA пиковый) | 30 | 45 | 55 | 80 | 100 | 120 | 120 | |
| Подсоединение | ||||||||
| Минимальное поперечное сечение медного кабеля (мм2) | 95 | 185 | 2 x 150 | 2 x 185 |
|
| 4 x 240 | |
| Минимальное поперечное сечение медной шины (мм2) |
|
| 2 x 30 x 5 | 2 x 40 x 5 | 2 x 60 x 5 | 2 x 80 x 5 |
| |
| Максимальное поперечное сечение медного кабеля (мм2) | 240 | 240 | 2 x 300 | 2 x 300 | 4 x 185 | 6 x 240 | 8 x 240 | |
| Максимальная ширина медной шины (мм) | 40 | 40 | 50 | 63 | 100 | 100 | 100 | |
| Минимальный момент затяжки (Н·м) | 20 | 40 | 40 |
| 20 | 40 | 40 | |
| Механические характеристики | ||||||||
| Срок службы (число рабочих циклов) | 8000 | 8000 | 5000 | 5000 | 5000 | 3000 | 3000 | |
| Вес 3-пол. устройства (кг) | 6,5 | 7 | 8 | 11 | 14 | 19 | 21 | |
| Вес 4-пол. устройства (кг) | 7,5 | 8 | 9,5 | 13 | 16 | 21,5 | 23,5 | |
