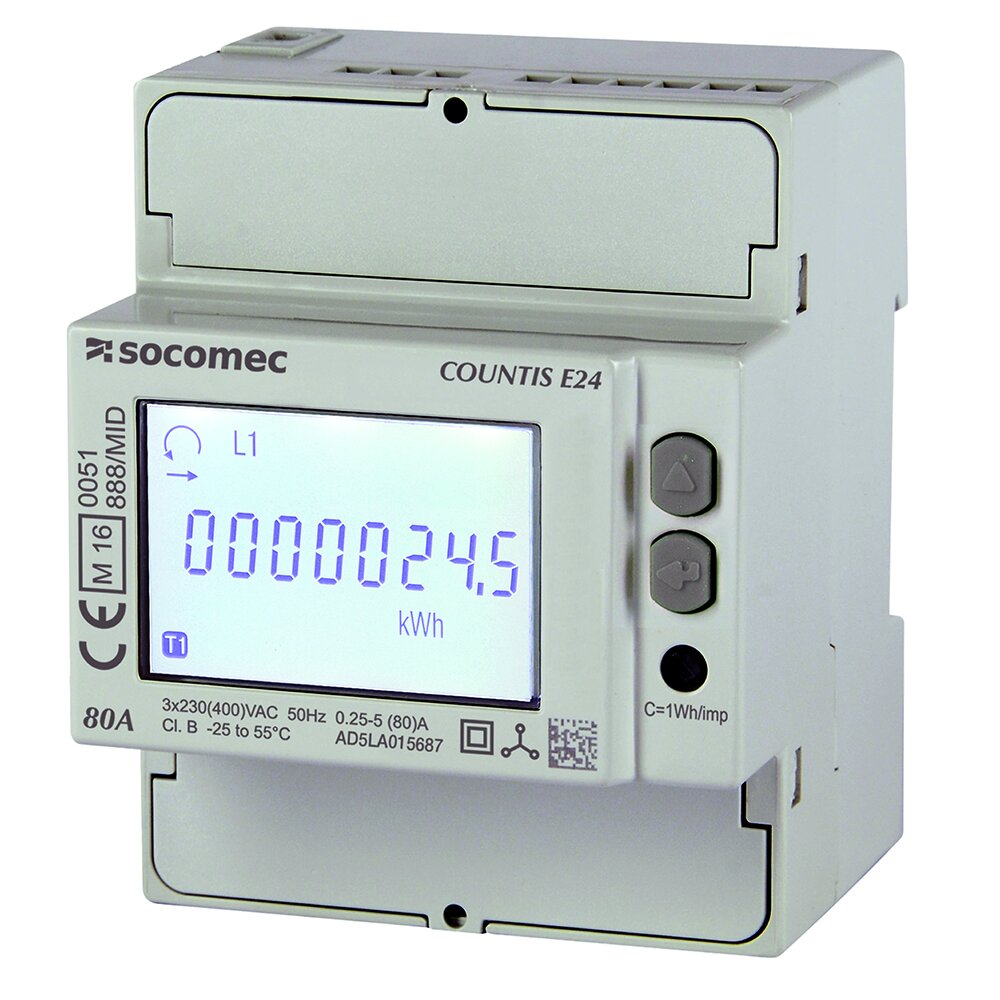

Socomec Countis E20 / E21 / E22 / E23 / E24 / E25 / E26 / E27 / E28

Socomec Countis E20 / E21 / E22 / E23 / E24 / E25 / E26 / E27 / E28
Двухтарифный трехфазный электрический счетчик. Модульный. До 63 А.
Цена: от 34 242 руб., формируется исходя из:
  • актуального курса валют ЦБ РФ
  • требуемых сроков и способов поставки

Вся электротехническая продукция компании Socomec (включая многофункциональные счетчики, устройства АВР, рубильники, выключатели и т.д.), приобретенная в «Юниджет», доставляется по всей территории России, по договоренности – в страны СНГ.

Для запроса стоимости оборудования Вы также можете отправить Ваше коммерческое предложение по email: order@uni-jet.com или позвонить нам по телефону: 8-800-707-98-45


АртикулНаименованиеЦена
48503049Счетчик электроэнергии COUNTIS E22 3PH 80A 2T MID34 242 руб.
48503050Счетчик электроэнергии COUNTIS E23 3PH 80A MODBUS52 931 руб.
48503051Счетчик электроэнергии COUNTIS E24 3PH 80A MODBUS MID58 631 руб.
48503052Счетчик электроэнергии COUNTIS E25 3PH 80A M-BUS54 560 руб.
48503053Счетчик электроэнергии COUNTIS E26 3PH 80A M-BUS MID58 631 руб.
48503054Счетчик электроэнергии COUNTIS E27 3PH 80A ETH88 354 руб.
48503055Счетчик электроэнергии COUNTIS E28 3PH 80A ETH MID97 719 руб.

Стоимость может быть изменена без предварительного уведомления. Информация об оферте.

Настройка и инструкция

Открыть брошюру (PDF) Socomec Countis E20 / E21 / E22 / E23 / E24 / E25 / E26 / E27 / E28
Мы занимаемся обслуживанием оборудования Socomec по всей России - установкой, наладкой и ремонтом. Подробнее

Компания «Юниджет»:

Для того, чтобы купить электросчетчики и иное электрооборудование, а также получить консультацию о сроках поставки оборудования и проведения инженерных работ, свяжитесь с нами по телефонам: +7 (812) 247-06-60 и +7 (499) 702-07-60

Компания Юниджет является официальным поставщиком решений для коммутации, контроля и безопасности Socomec: АВР, рубильников, счетчиков, измерительных приборов, УЗИП, предохранителей – на территории России.

Описание

Socomec Countis E2x — серия счетчиков активной электрической энергии, предназначенных для работы в трехфазных сетях. Используется для прямых подключений до 63 A.

Имеют защиту от инверсии фазы/нейтрали, обнаруживает ошибки монтажа. Поддерживается удаленный доступ через импульсный вход.

Отображает потребление электроэнергии. Для измерения в течение конкретного интервала времени можно использовать частичный счетчик.

Большинство моделей серии являются двухтарифными счетчиками.


Инструкция Countis E22

Инструкция Countis E23 / E24

Инструкция Countis E25 / E26

Инструкция Countis E27 / E28


Socomec Countis E00 / E02 / E03 / E04 / E05 / E06 – однофазные, до 32 А;

Socomec Countis E10 / E11 / E12 / E13 / E14 / 15 / E16 / E17 / E18 – однофазные, до 63 А;

Socomec Countis E30 / E31 / E32 / E33 / E34 / E35 / E36 – трехфазные, до 100 А;

Socomec Countis E40 / E41 / E42 / E44 / E45 / E46 – трехфазные, активной и реактивной энергии, до 6000 А;

Socomec Countis E50 / E53 – трехфазные, активной и реактивной энергии, до 6000 А;

Socomec Countis E63 - с разбивкой потребления по фазам, до 100 А;

Socomec Countis ECi2 / ECi3 – концентраторы импульсов;

Socomec Countis AM10 – однофазный, до 32 А (устар.)


Соответствие стандартам и сертификаты

Соответствие стандартам:

  • IEC 62053-21 класс 1

Сертификаты:

  • ГОСТ Р
  • MID

Модели

Модель

Характеристики

Countis E20

Импульсный выход

Countis E21

Двухтарифный + Импульсный выход

Countis E22

Двухтарифный + Импульсный выход + MID

Countis E23

Двухтарифный + Импульсный выход + ModBus RS-485

Countis E24

Двухтарифный + Импульсный выход + ModBus RS-485 + MID

Countis E25

Двухтарифный + Импульсный выход + M-Bus

Countis E26

Двухтарифный + Импульсный выход + M-Bus + MID

Countis E27

Двухтарифный + Импульсный выход + Ethernet

Countis E28

Двухтарифный + Импульсный выход + Ethernet + MID


Габариты и корпус

Тип

Модульный

Количество модулей

4

Размеры Ш x В x Г

72 x 90 x 62,5 мм

Степень защиты корпуса

IP20

Степень защиты передней панели

IP51

Тип дисплея

ЖК-дисплей с задней подсветкой

Сечение жесткого кабеля

От 1,5 до 16 мм2

Сечение гибкого кабеля

От 1 до 16 мм2

Вес

245 г


Технические характеристики

Измерение тока

Тип

3-фазный - прямое подключение 63 A

Потребление на входе

Не более 0,8 В·А на фазу

Пусковой ток (Ist)

40 мА

Минимальный ток (Iмин)

0,5 А(1)

Переходной ток (Itr)

1 А(2)

Номинальный ток (Iref)

10 А(3)

Длительная перегрузка (Iмакс)

63 A

Периодическая перегрузка

Не более 1890 А в течение 10 мс

Измерение напряжения

Диапазон измерений

230...400 В +/-20%

Потребление (В·А)

2 В·А макс.

Длительная перегрузка

280 В фаза-нейтраль / 480 В фаза-фаза

Точность измерения электроэнергии

Активная электроэнергия (согласно IEC 62053-21)

Класс 1

Источник питания

Питание от измеряемой сети

Да

Частота

50/60 Гц

Выход (импульсный)

Количество

1

Тип оптрона

IEC 62053-31 Класс A (20...30 В DC)

Фиксированный вес импульса

100 Вт·ч

Длительность импульса

100 мс

Условия работы

Рабочая температура

От -10 до 55°C

Температура хранения

От -20 до 70°C

Относительная влажность

85 %

Примечания

(1) I(мин.) ≤ 0,5 * Itr

(2) Класс точности гарантируется между Itr и Iмакс.

(3) I(ref) = I(b) (базовый ток) = 10 * I(tr) для прямого подключения счетчика COUNTIS.
