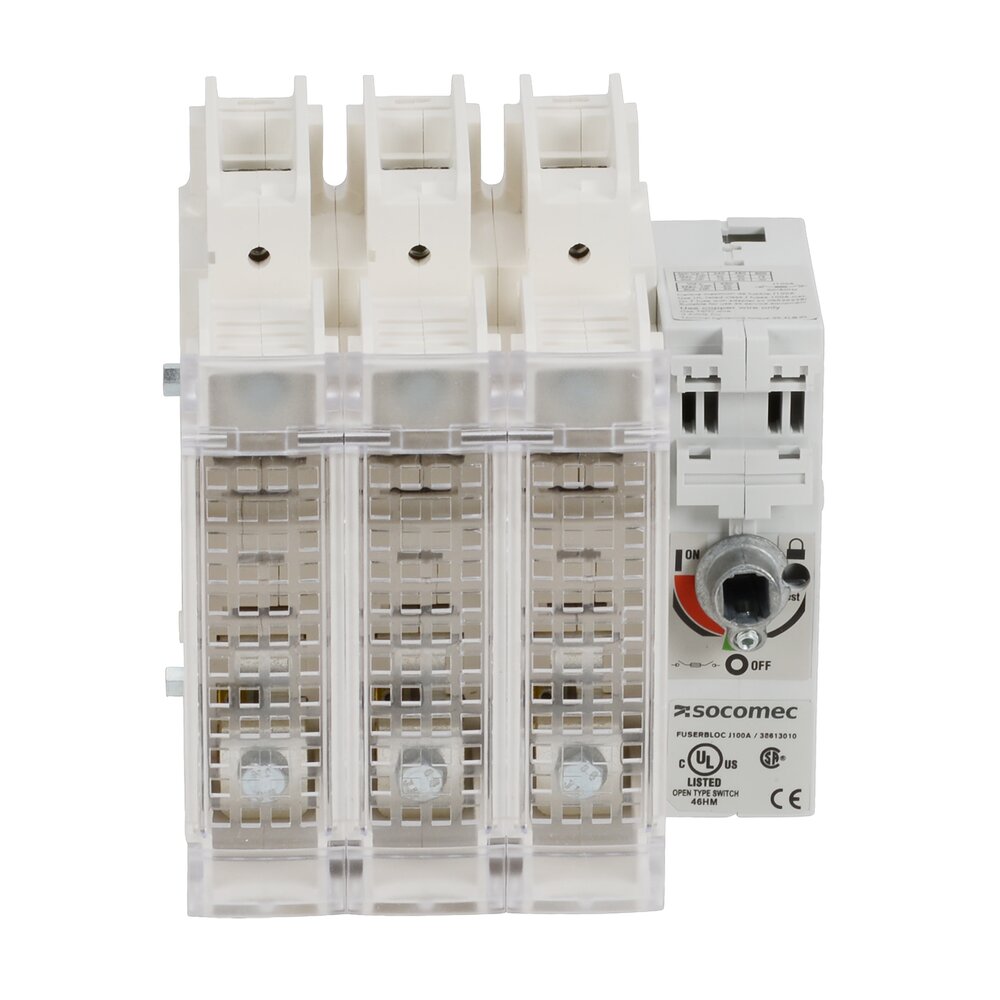

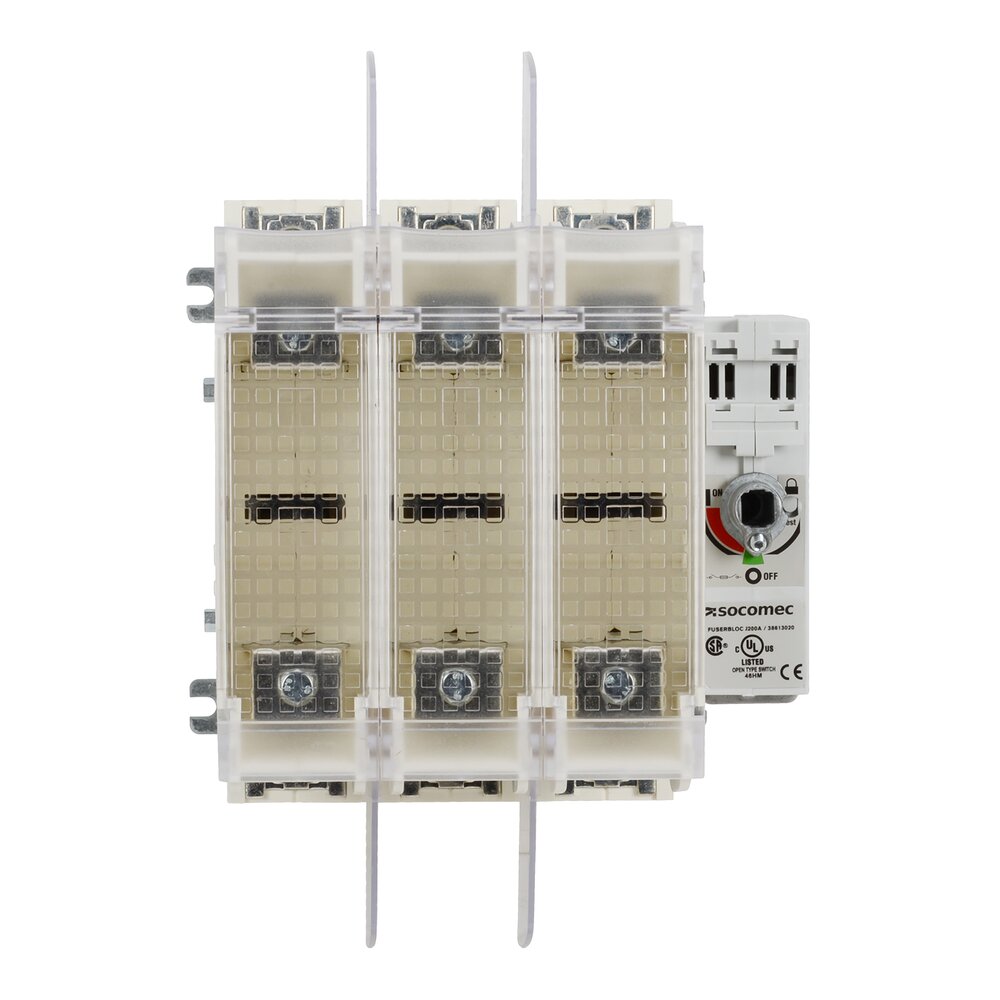

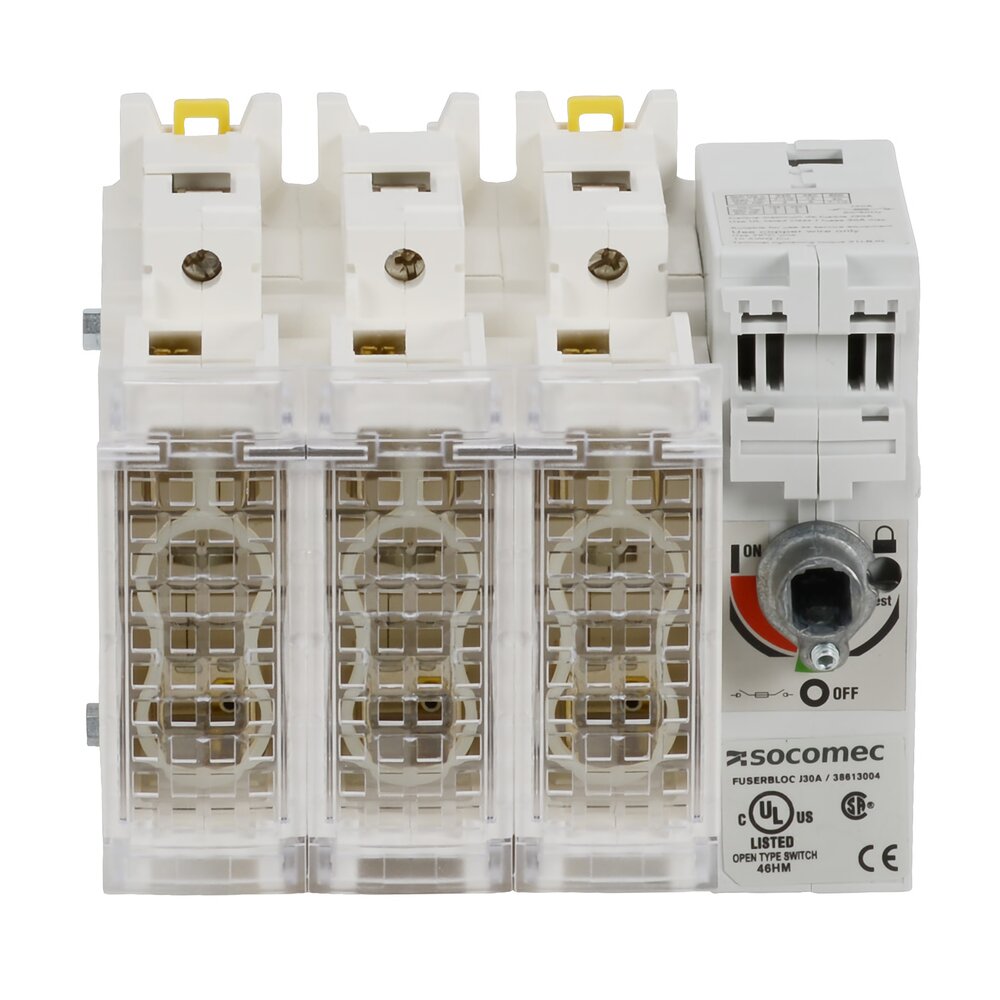

Socomec FUSERBLOCK
- Выключатель нагрузки двигателя с предохранителями;
- От 25 А до 1250 А;
- Защита электротехнических шкафов;
- Полная изоляция предохранителя двойным разрывом на полюс;
- Индикация положения контактов.;
- Защита IP2X с клеммными крышками на фронтальной панели;
- Высокая разрывная способность предохранителей
- актуального курса валют ЦБ РФ
- требуемых сроков и способов поставки
Вся электротехническая продукция компании Socomec (включая многофункциональные счетчики, устройства АВР, рубильники, выключатели и т.д.), приобретенная в «Юниджет», доставляется по всей территории России, по договоренности – в страны СНГ.
Настройка и инструкция
Открыть брошюру (PDF) Socomec FUSERBLOCKКомпания «Юниджет»:
- Осуществляет поставки энергетического оборудования ведущих производителей на территории Российской Федерации
- Реализует разработку индивидуальных инженерных проектов высокой степени сложности под нужды заказчиков
- Осуществляет пуско-наладочные работы (ПНР), ремонт и сервисное обслуживание электрооборудования
Для того, чтобы купить рубильники, АВР и иное электрооборудование, а также получить консультацию о сроках поставки оборудования и проведения инженерных работ, свяжитесь с нами по телефонам: +7 (812) 247-06-60 и +7 (499) 702-07-60

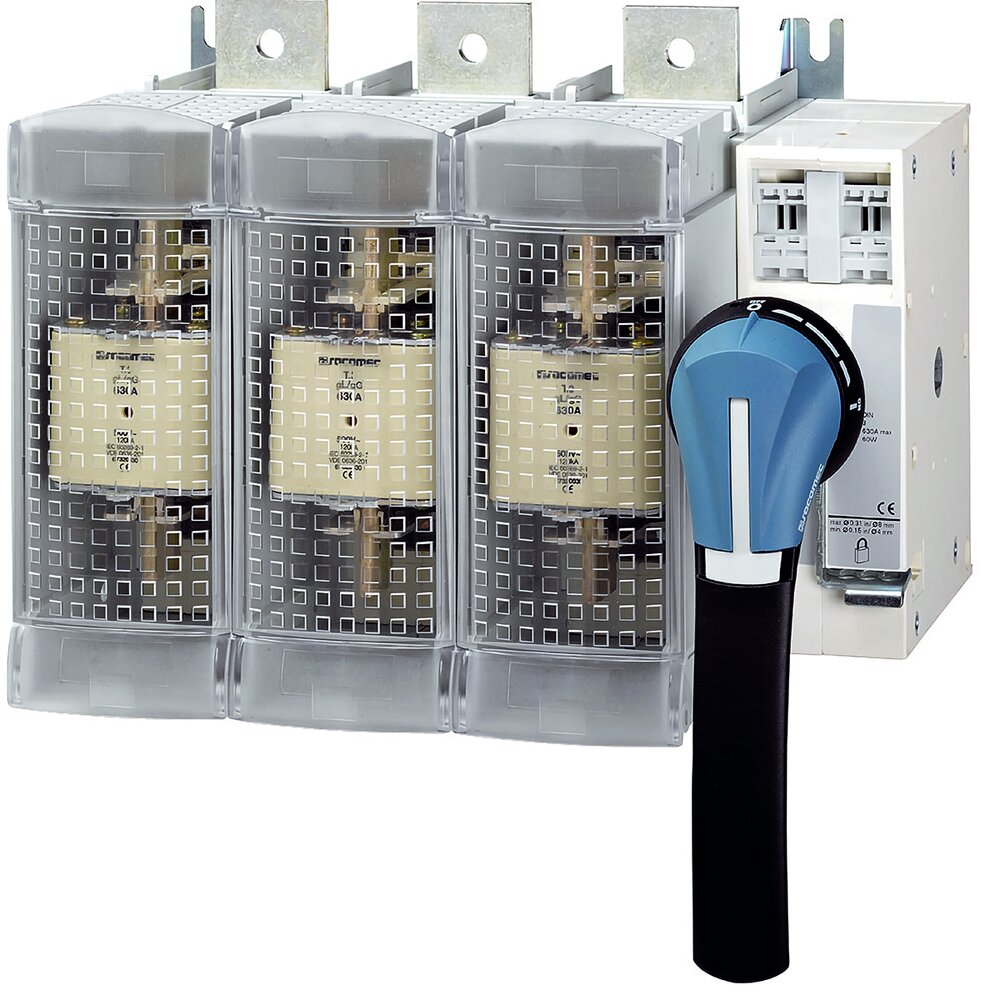

Socomec FUSERBLOCK — многополюсные рубильники с предохранителями для безопасной коммутации нагрузки и защиты от перегрузок любых низковольтных сетей, 25 А - 1250 А. Предназначены для промышленного применения, в том числе, на объектах атомной инфраструктуры и атомных электростанциях (АЭС). Обладают полной изоляцией предохранителя двойным разрывом на полюс (сверху и снизу предохранителя) и защитой класса IP2X с клеммными крышками на фронтальной панели, что повышает безопасность. Имеется индикация положения контактов.
Благодаря высокой отключающей способности обеспечивается защита от перегрузок и токов короткого замыкания, благодаря высокой разрывной способности предохранителей (100 kA rms).
Для удобства использования имеется положение TEST - для тестирования контрольных цепей без питания с использованием дополнительных контактов U-типа. В положении TEST, дверь шкафа может быть открыта.
В устройствах FUSERBLOCK применяются механическая или электронная система определения срабатывания предохранителя.
Доступно управление по центру или с левой стороны, заднее подсоединение, втычное подсоединение.
Брошюра Socomec FUSERBLOCK (версия UR)
Инструкция Socomec FUSERBLOCK 25 А - 32 А
Инструкция Socomec FUSERBLOCK 50 А - 400 А
Инструкция Socomec FUSERBLOCK 630 А - 800 А
Инструкция Socomec FUSERBLOCK 800 А - 1250 А
Модификации
SOCOMEC FUSERBLOC применяются с предохранителями NFC и DIN (по поводу предохранителей типа BS обратитесь за консультацией к нашим специалистам).
|
Ток (A) / Размер предохранителя / Размер корпуса |
Кол-во полюсов |
Корпус устройства |
Рукоятка прямого управления |
Дополнительный контакт |
Клеммные крышки |
Электронная индикация срабатывания предохранителя |
|
CD 25 A / 10 x 38 / 0 |
3-пол. |
3631 3002 |
Черная 3629 4012 |
Тип A 1 контакт НО/НЗ 3999 0001 Тип A 2 контакта НО/НЗ 3999 0002 |
2 / 3 / 4-пол. интегрирован |
|
|
3-пол. + разрывная нейтраль |
3631 4002 |
|||||
|
3-пол. + неразрывная нейтраль |
3631 5002 |
|||||
|
CD 32 A / 10 x 38 / 0 |
3-пол. |
3631 3003 |
||||
|
3-пол. + разрывная нейтраль |
3631 4003 |
|||||
|
3-пол. + неразрывная нейтраль |
3631 5003 |
|||||
|
CD 32 A / 14 x 51 / 0 |
3-пол. |
3631 3004 |
||||
|
3-пол. + разрывная нейтраль |
3631 4004 |
|||||
|
3-пол. + неразрывная нейтраль |
3631 5004 |
|||||
|
50 A / 14 x 51 / 1 |
2-пол. |
3615 2005 |
|
Тип A 1 контакт НО/НЗ 3999 0021 Тип A 2 контакта НО/НЗ 3999 0022 |
||
|
3-пол. |
3615 3005 |
|||||
|
4-пол. |
3615 6005 |
|||||
|
63 A / 00C / 2 |
2-пол. |
3615 2006 |
Черная 3629 7900 |
1 LED-индикатор 120 - 260 В DC 3899 1120 1 LED-индикатор 380 - 690 В DC 3899 1380 3 LED-индикатора 120 - 260 В DC 3899 3120 3 LED-индикатора 380 - 690 В DC 3899 3380 |
||
|
3-пол. |
3615 3006 |
|||||
|
4-пол. |
3615 6006 |
|||||
|
100 A / 22 x 58 / 3 |
2-пол. |
3615 2010 |
Черная 3629 7901 |
2-пол. 3998 2016 3-пол. 3998 3016 4-пол. 3998 4016 |
|
|
|
3-пол. |
3615 3010 |
|||||
|
4-пол. |
3615 6010 |
|||||
|
125 A / 22 x 58 / 3 |
2-пол. |
3615 2011 |
||||
|
3-пол. |
3615 3011 |
|||||
|
4-пол. |
3615 6011 |
|||||
|
125 A / 00 / 3 |
2-пол. |
3615 2012 |
1 LED-индикатор 120 - 260 В DC 3899 1120 1 LED-индикатор 380 - 690 В DC 3899 1380 3 LED-индикатора 120 - 260 В DC 3899 3120 3 LED-индикатора 380 - 690 В DC 3899 3380 |
|||
|
3-пол. |
3615 3012 |
|||||
|
4-пол. |
3615 6012 |
|
Ток (A) / Размер предохранителя / Размер корпуса |
Кол-во полюсов |
Корпус устройства |
Рукоятка прямого управления |
Дополнительный контакт |
Клеммные крышки |
Электронная индикация срабатывания предохранителя |
|
160 A / 00 / 3 |
2-пол. |
3615 2015 |
Черная 3629 7901 |
Тип A 1 контакт НО/НЗ 3999 0021 Тип A 2 контакта НО/НЗ 3999 0022 |
2-пол. 3998 2016 3-пол. 3998 3016 4-пол. 3998 4016 |
1 LED-индикатор 120 - 260 В DC 3899 1120 1 LED-индикатор 380 - 690 В DC 3899 1380 3 LED-индикатора 120 - 260 В DC 3899 3120 3 LED-индикатора 380 - 690 В DC 3899 3380 |
|
3-пол. |
3615 3015 |
|||||
|
4-пол. |
3615 6015 |
|||||
|
160 A / 0 / 4 |
2-пол. |
3615 2016 |
Черная 3629 7901 |
|||
|
3-пол. |
3615 3016 |
|||||
|
4-пол. |
3615 6016 |
|||||
|
250 A / 1 / 5 |
2-пол. |
3615 2024 |
2-пол. 3998 2025 3-пол. 3998 3025 4-пол. 3998 4025 |
|||
|
3-пол. |
3615 3024 |
|||||
|
4-пол. |
3615 6024 |
|||||
|
400 A / 2 / 6 |
2-пол. |
3615 2039 |
||||
|
3-пол. |
3615 3039 |
|||||
|
4-пол. |
3615 6039 |
|
Ток (A) / Размер предохранителя / Размер корпуса |
Кол-во полюсов |
Корпус устройства |
Рукоятка прямого управления |
Дополнительный контакт |
Клеммные крышки |
Электронная индикация срабатывания предохранителя |
|
630 A / 3 / 17 |
2-пол. |
3811 2063 |
Черная 3899 6011 |
Тип U 1 контакт НЗ 3999 0701(4) 1 контакт НО 3999 0702(4) |
2-пол. 3898 2080 3-пол. 3898 3080 4-пол. 3898 4080 |
1 LED-индикатор 120 - 260 В DC 3899 1120 1 LED-индикатор 380 - 690 В DC 3899 1380 3 LED-индикатора 120 - 260 В DC 3899 3120 3 LED-индикатора 380 - 690 В DC 3899 3380 |
|
3-пол. |
3811 3063 |
|||||
|
4-пол. |
3811 6063 |
|||||
|
800 A / 3 / 17 |
2-пол. |
3811 2080 |
||||
|
3-пол. |
3811 3080 |
|||||
|
4-пол. |
3811 6080 |
|||||
|
800 A / 4 / 18 |
2-пол. |
3811 2081 |
Черная 3899 7011 |
2-пол. 3898 2120 3-пол. 3898 3120 4-пол. 3898 4120 |
||
|
3-пол. |
3811 3081 |
|||||
|
4-пол. |
3811 6081 |
|||||
|
1250 A / 4 / 18 |
2-пол. |
3811 2120 |
||||
|
3-пол. |
3811 3120 |
|||||
|
4-пол. |
3811 6120 |
|
Ток (A) / Размер предохранителя / Размер корпуса |
Кол-во полюсов |
Корпус устройства |
Рукоятка выносного фронтального управления I - 0 |
Рукоятка выносного фронтального управления I - 0 - TEST |
Рукоятка выносного управления справа I - 0 |
Штанга для рукоятки |
Дополнительный контакт |
Клеммные крышки |
Электронная индикация срабатывания предохранителя |
|
|
CD 25 A / 10 x 38 / 0 |
3-пол. |
3631 3002 |
Тип S1 Черная IP55 1411 2111(2) Черная IP65 1413 2111 Красная/ Желтая IP65 1414 2111 |
Тип S1 Черная IP65 1413 2115 Красная IP65 1414 2115 |
Тип S1 Черная IP55 1415 2111(2) Черная IP65 1417 2111 Красная/ Желтая IP65 1418 2111 |
200 мм 1401 0520 320 мм 1401 0532 |
Тип U 1 контакт НЗ 3999 0701(3) 1 контакт НО 3999 0702(3) |
установлены |
|
|
|
3-пол. + разрывная нейтраль |
3631 4002 |
|||||||||
|
3-пол. + неразрывная нейтраль |
3631 5002 |
|||||||||
|
CD 32 A / 10 x 38 / 0 |
3-пол. |
3631 3003 |
||||||||
|
3-пол. + разрывная нейтраль |
3631 4003 |
|||||||||
|
3-пол. + неразрывная нейтраль |
3631 5003 |
|||||||||
|
CD 32 A / 14 x 51 / 0 |
3-пол. |
3631 3004 |
||||||||
|
3-пол. + разрывная нейтраль |
3631 4004 |
|||||||||
|
3-пол. + неразрывная нейтраль |
3631 5004 |
|||||||||
|
50 A / 14 x 51 / 11 |
2-пол. |
3831 2005 |
200 мм 1400 1020 320 мм 1400 1032(2) 500 мм 1400 1050 |
|||||||
|
3-пол. |
3831 3005 |
|||||||||
|
4-пол. |
3831 6005 |
|||||||||
|
1 LED-индикатор 120…260 В DC 3899 1120 1 LED-индикатор 380…690 В DC 3899 1380 3 LED- индикатора 120…260 В DC 3899 3120 3 LED-индикатора 380 - 690 В DC 3899 3380 |
||||||||||
|
63 A / 00C/12 |
2-пол. |
3831 2006 |
||||||||
|
3-пол. |
3831 3006 |
|||||||||
|
4-пол. |
3831 6006 |
|||||||||
|
100 A / 22 x 58 / 13 |
2-пол. |
3831 2010 |
Тип S2 Черная IP55 1421 2111 Черная IP65 1423 2111 Красная IP65 1424 2111 |
Тип S2 Черная IP65 1423 2115 Красная IP65 1424 2115 |
Тип S2 Черная IP55 1425 2111 Черная IP65 1427 2111 Красная IP65 1428 2111 |
2-пол. 3998 2016 3-пол. 3998 3016 4-пол. 3998 4016 |
|
|||
|
3-пол. |
3831 3010 |
|||||||||
|
4-пол. |
3831 6010 |
|||||||||
|
125 A / 22 x 58 / 13 |
2-пол. |
3831 2011 |
||||||||
|
3-пол. |
3831 3011 |
|||||||||
|
4-пол. |
3831 6011 |
|||||||||
|
125 A / 00 / 13 |
2-пол. |
3831 2012 |
1 LED-индикатор 120…260 В DC 3899 1120 1 LED-индикатор 380…690 В DC 3899 1380 3 LED-индикатора 120…260 В DC 3899 3120 3 LED-индикатора 380…690 В DC 3899 3380 |
|||||||
|
3-пол. |
3831 3012 |
|||||||||
|
4-пол. |
3831 6012 |
|
Ток (A) / Размер предохранителя / Размер корпуса |
Кол-во полюсов |
Корпус устройства |
Рукоятка выносного фронтального управления I - 0 |
Рукоятка выносного фронтального управления I - 0 - TEST |
Рукоятка выносного управления справа I - 0 |
Штанга для рукоятки |
Дополнительный контакт |
Клеммные крышки |
Электронная индикация срабатывания предохранителя |
|
|
2-пол. |
3831 2015 |
Тип S2 Черная IP55 1421 2111 Черная IP65 1423 2111 Красная IP65 1424 2111 |
Тип S2 Черная IP65 1423 2115 Красная IP65 1424 2115 |
Тип S2 Черная IP55 1425 2111 Черная IP65 1427 2111 Красная IP65 1428 2111 |
200 мм 1400 1020 320 мм 1400 1032 500 мм 1400 1050 |
Тип U 1 контакт НЗ 3999 0701 1 контакт НО 3999 0702 |
2-пол. 3998 2016 3-пол. 3998 3016 4-пол. 3998 4016 |
1 LED-индикатор |
|
160 A / 00 / 13 |
3-пол. |
3831 3015 |
|||||||
|
4-пол. |
3831 6015 |
||||||||
|
160 A / 0 / 14 |
2-пол. |
3831 2016 |
|||||||
|
3-пол. |
3831 3016 |
||||||||
|
4-пол. |
3831 6016 |
||||||||
|
250 A / 1 / 15 |
2-пол. |
3831 2024 |
|
2-пол. 3998 2025 3-пол. 3998 3025 4-пол. 3998 4025 |
|||||
|
3-пол. |
3831 3024 |
||||||||
|
4-пол. |
3831 6024 |
||||||||
|
400 A / 2 / 16 |
2-пол. |
3831 2038 |
|
|
|
|
Тип U 1 контакт НЗ 3999 0701 1 контакт НО 3999 0702 |
2-пол. 3898 2040 3-пол. 3898 3040 |
120…260 В DC 3899 1120 1 LED-индикатор 380…690 В DC |
|
3-пол. |
3831 3038 |
||||||||
|
4-пол. |
3831 6038 |
4-пол. 3898 4040 |
3899 1380 3 LED-индикатора |
||||||
|
630 A / 3 / 17 |
2-пол. |
3811 2063 |
Тип S3 Черная IP65 1433 3111 Красная IP65 1434 3111 |
|
Тип S3 Черная IP65 1437 3111 Красная IP65 1438 3111 |
200 мм 1400 1220 320 мм 1400 1232 500 мм 1400 1250 |
2-пол. 3898 2080 3-пол. 3898 3080 4-пол. 3898 4080 |
120…260 В DC 3899 3120 3 LED-индикатора 380…690 В DC 3899 3380 |
|
|
3-пол. |
3811 3063 |
||||||||
|
4-пол. |
3811 6063 |
||||||||
|
800 A / 3 / 17 |
2-пол. |
3811 2080 |
|||||||
|
3-пол. |
3811 3080 |
||||||||
|
4-пол. |
3811 6080 |
||||||||
|
800 A / 4 / 18 |
2-пол. |
3811 2081 |
Тип S4 Черная IP65 1443 3111 Красная IP65 1444 3111 |
2-пол. 3898 2120 3-пол. 3898 3120 4-пол. 3898 4120 |
|||||
|
3-пол. |
3811 3081 |
||||||||
|
4-пол. |
3811 6081 |
||||||||
|
1250 A / 4 / 18 |
2-пол. |
3811 2120 |
|||||||
|
3-пол. |
3811 3120 |
||||||||
|
4-пол. |
3811 6120 |
|
Ток (A) / Размер предохранителя / Размер корпуса |
Кол-во полюсов |
Корпус устройства |
Рукоятка выносного фронтального управления I - 0 |
Рукоятка выносного управления слева I - 0 |
Штанга для рукоятки тип S |
Дополнительный контакт |
Клеммные крышки |
Электронная индикация срабатывания предохранителя |
|
|
CD 25 A / 10 x 38 / 0 |
3-пол. |
3631 3002 |
Тип S1 Черная IP55 1411 2111(1) Черная IP65 1413 2111 Красная/ Желтая IP65 1414 2111 |
Тип S1 Черная IP65 141A 2111 Красная/ Желтая IP65 141B 2111 |
200 мм 1401 0520 320 мм 1401 0532 |
Тип U 1 контакт НЗ 3999 0701 1 контакт НО 3999 0702 |
2 / 3 / 4-пол. установлены |
|
|
|
3-пол. + разрывная нейтраль |
3631 4002 |
||||||||
|
3-пол. + неразрывная нейтраль |
3631 5002 |
||||||||
|
CD 32 A / 10 x 38 / 0 |
3-пол. |
3631 3003 |
|||||||
|
3-пол. + разрывная нейтраль |
3631 4003 |
||||||||
|
3-пол. + неразрывная нейтраль |
3631 5003 |
||||||||
|
CD 32 A / 14 x 51 / 0 |
3-пол. |
3631 3004 |
|||||||
|
3-пол. + разрывная нейтраль |
3631 4004 |
||||||||
|
3-пол. + неразрывная нейтраль |
3631 5004 |
||||||||
|
50 A / 14 x 51 / 11 |
3-пол. |
3815 3005 |
200 мм 1400 1020 320 мм 1400 1032(1) 500 мм 1400 1050 |
||||||
|
4-пол. |
3815 6005 |
||||||||
|
1 LED-индикатор 120…260 В DC 3899 1120 1 LED-индикатор 380…690 В DC 3899 1380 3 LED-индикатора 120…260 В DC 3899 3120 3 LED-индикатора 380…690 В DC 3899 3380 |
|||||||||
|
63 A / 00C / 12 |
3-пол. |
3815 3006 |
|||||||
|
4-пол. |
3815 6006 |
||||||||
|
100 A / 22 x 58 / 13 |
3-пол. |
3815 3010 |
Тип S2 Черная IP55 1421 2111 Черная IP65 1423 2111 Красная IP65 1424 2111 |
Тип S2 Черная IP65 142A 2111 Красная/ Желтая IP65 142B 2111 |
|
2-пол. 3998 2016 3-пол. 3998 3016 4-пол. 3998 4016 |
|
||
|
4-пол. |
3815 6010 |
||||||||
|
125 A / 22 x 58 / 13 |
3-пол. |
3815 3011 |
|||||||
|
4-пол. |
3815 6011 |
||||||||
|
1 LED-индикатор 120…260 В DC 3899 1120 1 LED-индикатор 380…690 В DC 3899 1380 3 LED-индикатора 120…260 В DC 3899 3120 3 LED-индикатора 380…690 В DC 3899 3380 |
|||||||||
|
125 A / 00 / 13 |
3-пол. |
3815 3012 |
|||||||
|
4-пол. |
3815 6012 |
|
Ток (A) / Размер предохранителя / Размер корпуса |
Кол-во полюсов |
Корпус устройства |
Рукоятка выносного фронтального управления I - 0 |
Рукоятка выносного управления слева I - 0 |
Штанга для рукоятки тип S |
Дополнительный контакт |
Клеммные крышки |
Электронная индикация срабатывания предохранителя |
|
160 A / 00 / 13 |
3-пол. |
3815 3015 |
Тип S2 Черная IP55 1421 2111 Черная IP65 1423 2111 Красная IP65 1424 2111 |
Тип S2 Черная IP65 142A 2111 Красная/ Желтая IP65 142B 2111 |
200 мм 1400 1020 320 мм 1400 1032 500 мм 1400 1050 |
Тип U 1 контакт НЗ 3999 0701 Тип U 1 контакт НО 3999 0702 |
3-пол. 3998 3016 4-пол. 3998 4016(3) |
1 LED-индикатор 120…260 В DC 3899 1120 1 LED-индикатор 380…690 В DC 3899 1380 |
|
4-пол. |
3815 6015 |
|||||||
|
160 A / 0 / 14 |
3-пол. |
3815 3016 |
||||||
|
4-пол. |
3815 6016 |
|||||||
|
250 A / 1 / 15 |
3-пол. |
3815 3024 |
3-пол. 3998 3025 4-пол. 3998 4025 |
|||||
|
4-пол. |
3815 6024 |
|||||||
|
400 A / 2 / 16 |
3-пол. |
3815 3039 |
Тип S2 Черная IP65 1423 2111 Красная IP65 1424 2111 |
|||||
|
4-пол. |
3815 6039 |
|||||||
|
630 A / 3 / 17 |
2-пол. |
3815 2063 |
Тип S3 Черная IP65 1433 3111 Красная/ Желтая IP65 1434 3111 |
Тип S3 Черная IP65 143A 3111 |
200 мм 1400 1220 320 мм |
2-пол. 3898 2080 3-пол. 3898 3080 4-пол. 3898 4080 |
3 LED-индикатора 120…260 В DC 3899 3120 3 LED-индикатора 380…690 В DC 3899 3380 |
|
|
3-пол. |
3815 3063 |
|||||||
|
4-пол. |
3815 6063 |
|||||||
|
800 A / 3 / 17 |
2-пол. |
3815 2080 |
||||||
|
3-пол. |
3815 3080 |
|||||||
|
4-пол. |
3815 6080 |
|||||||
|
800 A / 4 / 18 |
2-пол. |
3815 2081 |
Тип S4 Черная IP65 1443 3111 Красная/ Желтая IP65 1444 3111 |
Тип S3 Красная/ Желтая IP65 143B 3111 |
1400 1232 500 мм 1400 1250 |
2-пол. 3898 2120 3-пол. 3898 3120 4-пол. 3898 4120 |
|
|
|
3-пол. |
3815 3081 |
|||||||
|
4-пол. |
3815 6081 |
|||||||
|
1250 A / 4 / 18 |
2-пол. |
3815 2120 |
||||||
|
3-пол. |
3815 3120 |
|||||||
|
4-пол. |
3815 6120 |
Аксессуары
|
Для фронтального управления |
||||
|
Ток (A) |
Размер корпуса |
Рисунок |
Цвет рукоятки |
Код заказа |
|
20 ... 32 |
0 |
1 |
Черный |
3629 4012 |
|
20 ... 32 |
0 |
1 |
Красный |
3629 4013 |
|
32 ... 400 |
11 ... 16 |
2 |
Черный |
3629 7910 |
|
630 ... 800 |
17 |
2 |
Черный |
3899 6011 |
|
800 ... 1250 |
18 |
3 |
Черный |
3899 7011 |
|
Для управления справа |
||||
|
Ток (A) |
Размер корпуса |
Рисунок |
Цвет рукоятки |
Код заказа |
|
32 ... 63 |
1/2 |
4 |
Черный |
3629 7900 |
|
100 ... 400 |
3 … 6 |
4 |
Черный |
3629 7901 |
|
630 ... 1250 |
17 ... 18 |
5 |
Черный |
1437 7911 |
|
Рукоятка блокируется в положении 0 |
|||||||||||
|
Ток (A) |
Размер корпуса |
Тип рукоятки |
Цвет рукоятки |
Управление |
Внешний IP |
Рукоятка с блокировкой двери |
Код заказа |
||||
|
CD 25 … 63 |
0/11/12 |
S1 |
Черный |
I - 0 - II |
IP55 |
Да |
1411 2111 |
||||
|
CD 25 … 63 |
0/11/12 |
S1 |
Черный |
I - 0 - II |
IP65 |
Да |
1413 2111 |
||||
|
CD 25 … 63 |
0/11/12 |
S1 |
Красный/ Желтый |
I - 0 - II |
IP65 |
Да |
1414 2111 |
||||
|
CD 25 … 63 |
0/11/12 |
S1 |
Черный |
I - 0 - Test |
IP65 |
Да |
1413 2115 |
||||
|
CD 25 … 63 |
0/11/12 |
S1 |
Красный/ Желтый |
I - 0 - Test |
IP65 |
Да |
1414 2115 |
||||
|
100 … 400 |
13 … 16 |
S2 |
Черный |
I - 0 - II |
IP55 |
Да |
1421 2111 |
||||
|
100 … 400 |
13 … 16 |
S2 |
Черный |
I - 0 - II |
IP65 |
Да |
1423 2111 |
||||
|
100 … 400 |
13 … 16 |
S2 |
Красный/ Желтый |
I - 0 - II |
IP65 |
Да |
1424 2111 |
||||
|
100 … 400 |
13 … 16 |
S2 |
Черный |
I - 0 - Test |
IP55 |
Да |
1423 2115 |
||||
|
100 … 400 |
13 … 16 |
S2 |
Красный/ Желтый |
I - 0 - Test |
IP65 |
Да |
1424 2115 |
||||
|
630 … 800 |
17 |
S3 |
Черный |
I - 0 - II |
IP65 |
Да |
1433 3111 |
||||
|
630 … 800 |
17 |
S3 |
Красный/ Желтый |
I - 0 - II |
IP65 |
Да |
1434 3111 |
||||
|
800 … 1250 |
18 |
S4 |
Черный |
I - 0 - II |
IP65 |
Да |
1443 3111 |
||||
|
800 … 1250 |
18 |
S4 |
Красный/ Желтый |
I - 0 - II |
IP65 |
Да |
1444 3111 |
||||
|
Рукоятка блокируется в положении 0 и I |
|||||||||||
|
Ток (A) |
Размер корпуса |
Тип рукоятки |
Цвет рукоятки |
Внешний IP |
Код заказа |
||||||
|
CD 25 … 63 |
0/11/12 |
S1 |
Черный |
IP65 |
1413 2311 |
||||||
|
100 … 400 |
13 … 16 |
S2 |
Черный |
IP65 |
1423 2311 |
||||||
|
Рукоятка выносного управления справа |
|||||
|
Ток (A) |
Размер корпуса |
Тип рукоятки |
Цвет рукоятки |
Внешний IP |
Код заказа |
|
CD 25 … 63 |
0/11/12 |
S1 |
Черный |
IP55 |
1415 2111 |
|
CD 25 … 63 |
0/11/12 |
S1 |
Черный |
IP65 |
1417 2111 |
|
CD 25 … 63 |
0/11/12 |
S1 |
Красный/Желтый |
IP65 |
1418 2111 |
|
100 … 400 |
13 … 16 |
S2 |
Черный |
IP55 |
1425 2111 |
|
100 … 400 |
13 … 16 |
S2 |
Черный |
IP65 |
1427 2111 |
|
100 … 400 |
13 … 16 |
S2 |
Красный/Желтый |
IP65 |
1428 2111 |
|
630 … 1250 |
17/18 |
S3 |
Черный |
IP65 |
1437 3111 |
|
630 … 1250 |
17/18 |
S3 |
Красный/Желтый |
IP65 |
1438 3111 |
|
Рукоятка выносного управления слева |
|||||
|
Ток (A) |
Размер корпуса |
Тип рукоятки |
Цвет рукоятки |
Внешний IP |
Код заказа |
|
CD 25 … 63 |
0/11/12 |
S1 |
Черный |
IP65 |
141A 2111 |
|
CD 25 … 63 |
0/11/12 |
S1 |
Красный/Желтый |
IP65 |
141B 2111 |
|
100 … 400 |
13 … 16 |
S2 |
Черный |
IP65 |
142A 2111 |
|
100 … 400 |
13 … 16 |
S2 |
Красный/Желтый |
IP65 |
142B 2111 |
|
630 … 1250 |
17/18 |
S3 |
Черный |
IP65 |
143A 3111 |
|
630 … 1250 |
17/18 |
S3 |
Красный/Желтый |
IP65 |
143B 3111 |
|
Ток (A) |
Размер корпуса |
Тип рукоятки |
Цвет рукоятки |
Внешний IP |
Рукоятка с блокировкой двери |
Код заказа |
|
CD 25 … 63 |
0/11/12 |
S1 |
Черный |
IP65 |
Да |
141D 2911 |
|
CD 25 … 63 |
0/11/12 |
S1 |
Красный/ Желтый |
IP65 |
Да |
141E 2911 |
|
100 … 400 |
13 … 16 |
S2 |
Черный |
IP65 |
Да |
142D 2911 |
|
100 … 400 |
13 … 16 |
S2 |
Красный/ Желтый |
IP65 |
Да |
142E 2911 |
|
600 …800 |
17 |
S3 |
Черный |
IP65 |
Да |
143D 3911 |
|
600 …800 |
17 |
S3 |
Красный/ Желтый |
IP65 |
Да |
143E 3911 |
|
800 … 1250 |
18 |
S4 |
Черный |
IP65 |
Да |
144D 3911 |
|
800 … 1250 |
18 |
S4 |
Красный/ Желтый |
IP65 |
Да |
144E 3911 |
|
Ток (A) |
Размер корпуса |
Длина штанги (мм) |
Код заказа |
|
CD 25 …CD 32 |
0 |
200 |
1401 0520 |
|
CD 25 …CD 32 |
0 |
320 |
1401 0532 |
|
CD 25 …CD 32 |
0 |
400 |
1401 0540 |
|
50 … 400 |
11 … 16 |
200 |
1400 1020 |
|
50 … 400 |
11 … 16 |
320 |
1400 1032 |
|
50 … 400 |
11 … 16 |
500 |
1400 1050 |
|
630 …800 |
17 |
200 |
1400 1220 |
|
630 …1250 |
17/18 |
320 |
1400 1232 |
|
630 … 1250 |
17/18 |
500 мм |
1400 1250 |
Размер X (мм) для FUSERBLOC NFC и DIN
|
Ток (A) |
CD 25 …CD 32 |
50 |
63 |
100 … 160 |
160 |
250 … 400 |
630 … 800 |
800 … 1250 |
|
Размер предохранителя |
10x38 / 14x51 |
14x51 |
00C |
22x58 / 00 |
0 |
1/2 |
3 |
4 |
|
Размер корпуса |
0 |
11 |
12 |
13 |
14 |
15/16 |
17 |
18 |
|
Длина штанги (мм) |
||||||||
|
200 |
102 … 245 |
100 … 230 |
125 … 230 |
135 … 230 |
145 … 230 |
160 … 230 |
270 … 304 |
|
|
320 |
102 … 365 |
100 … 350 |
125 … 350 |
135 … 350 |
145 … 350 |
160 … 350 |
270 … 424 |
304 ... 424 |
|
400 |
102 … 445 |
100 ... 430 |
125 ... 430 |
135 ... 430 |
145 ... 430 |
160 ... 430 |
270 ... 504 |
304 ... 504 |
|
500 |
|
100 … 530 |
125 … 530 |
135 … 530 |
145 … 530 |
160 … 530 |
270 … 604 |
304 ... 604 |
|
Ток (A) |
Размер корпуса |
Тип рукоятки |
Размер Y (мм) |
Длина штанги (мм) |
Код заказа |
|
CD 25 …CD 32 |
0 |
S |
36 … 159 |
200 |
1401 0520 |
|
50 … 400 |
11 … 16 |
S |
36 … 172 |
200 |
1400 1020 |
|
630 … 1250 |
17/18 |
S |
15 … 150 |
200 |
1400 1220 |
|
Для выносного фронтального управления |
|||
|
Ток (A) |
Размер корпуса |
Номинальный ток шин (A) |
Код заказа |
|
100 … 125 |
13 |
125 |
3829 9310 |
|
160 |
13 |
160 |
3829 9320 |
|
160 |
14 |
200 |
3829 9320 |
|
250 |
15 |
250 |
3829 9325 |
|
400 |
16 |
400 |
3829 9339 |
|
630 … 800 |
17 |
800 |
3829 9308 |
|
800 …1250 |
18 |
1250 |
3829 9312 |
|
Ток (A) |
Размер корпуса |
Imax (A) |
Расстояние (мм) |
Код заказа |
|
50 |
1/11 |
50 |
27 |
3629 9227 |
|
63 |
2/12 |
63 |
32 |
3629 9232 |
|
100 … 160 |
3/13 |
160 |
36 |
3629 9236 |
|
160 |
4/14 |
160 |
50 |
3629 9250 |
|
250 |
5/15 |
250 |
60 |
3629 9260 |
|
400 |
6/16 |
400 |
60 |
3629 9266 |
|
630 … 800 |
17 |
800 |
94 |
3629 9294 |
|
800 … 1250 |
18 |
1250 |
120 |
3629 9212 |
|
Устройства NFC и DIN |
||||
|
Ток (A) |
Размер корпуса |
Размер предохранителя |
Imax (A) |
Код заказа |
|
50 |
1/11 |
14 x 51 |
50 |
6029 0000 |
|
63 |
2/12 |
00C |
160 |
6420 0000 |
|
100 … 125 |
3/13 |
22 x 58 |
125 |
6039 0000 |
|
125 … 160 |
3/13 |
00 |
160 |
6420 0000 |
|
160 |
4/14 |
0 |
160 |
6421 0000 |
|
250 |
5/15 |
1 |
250 |
6421 0001 |
|
400 |
6/16 |
2 |
400 |
6421 0002 |
|
630 … 800 |
17 |
3 |
800 |
6421 0003 |
|
800 ... 1250 |
18 |
4 |
1250 |
6441 0005 |
|
Ток (A) |
Размер корпуса |
Размер предохранителя |
Кол-во полюсов |
Код заказа |
|
CD 25 … 50 |
0 … 11 |
10 x 38 / 14 x 51 |
2 / 3 / 4 |
установлена |
|
63 |
12 |
00C |
2 / 3 / 4 |
3999 8906 |
|
100 … 125 |
13 |
22 x 58 |
2 / 3 / 4 |
3999 8912 |
|
125 … 160 |
13 |
00 |
2 / 3 / 4 |
3999 8912 |
|
160 |
14 |
0 |
2-пол. |
3999 8216 |
|
160 |
14 |
0 |
3-пол. |
3999 8316 |
|
160 |
14 |
0 |
4-пол. |
3999 8416 |
|
250 |
15 |
1 |
2-пол. |
3999 8225 |
|
250 |
15 |
1 |
3-пол. |
3999 8325 |
|
250 |
15 |
1 |
4-пол. |
3999 8425 |
|
400 |
16 |
2 |
2-пол. |
3999 8240 |
|
400 |
16 |
2 |
3-пол. |
3999 8340 |
|
400 |
16 |
2 |
4-пол. |
3999 8440 |
|
Ток (A) |
Размер корпуса |
Положение |
Кол-во полюсов |
Код заказа |
|
CD 25 … 63 |
0 … 12 |
верхнее / нижнее |
2 / 3 / 4-пол. |
установлены |
|
100 … 160 |
13/14 |
верхнее / нижнее |
2-пол. |
3998 2016 |
|
100 … 160 |
13/14 |
верхнее / нижнее |
3-пол. |
3998 3016 |
|
100 … 160 |
13/14 |
верхнее / нижнее |
4-пол. |
3998 4016 |
|
250 |
15 |
верхнее / нижнее |
2-пол. |
3998 2025 |
|
250 |
15 |
верхнее / нижнее |
3-пол. |
3998 3025 |
|
250 |
15 |
верхнее / нижнее |
4-пол. |
3998 4025 |
|
400 |
16 |
верхнее / нижнее |
2-пол. |
3898 2040 |
|
400 |
16 |
верхнее / нижнее |
3-пол. |
3898 3040 |
|
400 |
16 |
верхнее / нижнее |
4-пол. |
3898 6040 |
|
630 … 800 |
17 |
верхнее / нижнее |
2-пол. |
3898 2080 |
|
600 … 800 |
17 |
верхнее / нижнее |
3-пол. |
3898 3080 |
|
600 … 800 |
17 |
верхнее / нижнее |
4-пол. |
3898 4080 |
|
800 … 1250 |
18 |
верхнее / нижнее |
2-пол. |
3898 2120 |
|
800 … 1250 |
18 |
верхнее / нижнее |
3-пол. |
3898 3120 |
|
800 … 1250 |
18 |
верхнее / нижнее |
4-пол. |
3898 4120 |
|
НО/НЗ тип дополнительных контактов для 2-пол. |
||||
|
Ток (A) |
Размер корпуса |
Предохранители |
Контакт(ы) |
Код заказа |
|
50 |
11 |
14 x 51 |
1ый |
3994 0405 |
|
100 … 125 |
13 |
22 x 58 |
1ый |
3994 0210 |
|
160 |
14 |
0 |
1ый |
3994 0216 |
|
250 |
15/16 |
1-2 |
1ый |
3994 0225 |
|
400 |
16 |
2 |
1ый |
3894 0440 |
|
630 |
17 |
3 |
1ый |
3894 1206 |
|
800 … 1250 |
18 |
4 |
1ый |
3894 1212 |
|
НО/НЗ тип дополнительных контактов для 3-пол. |
||||
|
Ток (A) |
Размер корпуса |
Предохранители |
Контакт(ы) |
Код заказа |
|
CD 32 |
0 |
14 x 51 |
1ый |
3994 0303 |
|
50 |
11 |
14 x 51 |
1ый |
3994 0405 |
|
100 … 125 |
13 |
22 x 58 |
1ый |
3994 0310 |
|
160 |
14 |
0 |
1ый |
3994 0316 |
|
250 |
15/16 |
1-2 |
1ый |
3994 0325 |
|
400 |
16 |
2 |
1ый |
3894 0440 |
|
630 |
17 |
3 |
1ый |
3894 1306 |
|
800 … 1250 |
18 |
4 |
1ый |
3894 1312 |
|
50 … 250 |
11 |
|
2ой |
3994 1901 |
|
400 |
16 |
2 |
2ой |
3994 1902 |
|
630 … 1250 |
16 |
- |
2 |
3994 1901 |
|
НО/НЗ тип дополнительных контактов для 4-пол. или 3-пол. + нейтраль |
||||
|
Ток (A) |
Размер корпуса |
Предохранители |
Контакт(ы) |
Код заказа |
|
50 |
11 |
14 x 51 |
1ый |
3994 0405 |
|
100 … 125 |
13 |
22 x 58 |
1ый |
3994 0410 |
|
160 |
14 |
0 |
1ый |
3994 0416 |
|
250 |
15/16 |
1-2 |
1ый |
3994 0425 |
|
400 |
16 |
2 |
1ый |
3894 0440 |
|
630 |
17 |
3 |
1ый |
3894 1406 |
|
800 … 1250 |
18 |
4 |
1ый |
3894 1412 |
|
50 … 250 |
11 |
|
2ый |
3994 1901 |
|
400 |
16 |
2 |
2ой |
3994 1902 |
|
630 … 1250 |
16 |
- |
2 |
3994 1901 |
Характеристики
|
Ток (A) |
Номинал тока (A) |
Рабочий ток Ie (A) |
|||
|
250 В AC АС-13 |
400 В AC АС-13 |
24 В DC DC-13 |
48 В DC DC-13 |
||
|
CD 32 ... 1250 |
16 |
4 |
3 |
12 |
2 |
|
Для FUSERBLOC от 63 до 1250A - Размер от 000 до 4 |
|||
|
Кол-во LED-индикаторов |
Рабочее напряжение |
Код заказа |
|
|
1 |
120 - 260 В AC |
3899 1120 |
|
|
1 |
380 - 690 В AC |
3899 1380 |
|
|
3 |
120 - 260 В AC |
3899 3120 |
|
|
3 |
380 - 690 В AC |
3899 3380 |
|
|
|
|||
|
Аксессуары |
|
Код заказа |
|
|
Набор для соединительных аксессуаров |
Стандарт |
3819 9120 |
|
|
Набор для соединительных аксессуаров |
Монтаж на двери |
3829 9120 |
|
Характеристики реле
|
Ток (A) |
Рабочий ток реле Ic (A) |
|
|
АС-15 |
DC-13 |
|
|
63 ... 1250 |
2,5 A |
0,2 |
Ссылки
|
Ток макс. (A) |
Размер корпуса |
Кол-во полюсов |
Код заказа |
|
CD 25 … 63 |
0 … 12 |
2 / 3 / 4-пол. |
интегрирован |
|
100 … 160 |
13/14 |
3-пол. |
5400 3016 |
|
100 … 160 |
13/14 |
4-пол. |
5400 4016 |
|
250 |
15 |
3-пол. |
5400 3025 |
|
250 |
15 |
4-пол. |
5400 4025 |
|
400 |
16 |
3-пол. |
5400 3040 |
|
400 |
16 |
4-пол. |
5400 4040 |
Подсоединение
|
Ток (A) |
Гибкий кабель сечение (мм2) |
Гибкий кабель сечение (мм²) |
Ширина гибкой шины (мм) |
Снятие изоляции (мм) |
|
100 … 160 |
16 … 95 |
16 … 95 |
13 |
22 |
|
250 |
16 … 185 |
16 … 185 |
18 |
27 |
|
400 |
50 … 240 |
50 … 300 |
20 |
34 |
Размеры
|
Ток (A) |
A |
A1 |
C |
R |
ØX |
X1 |
Z |
|
100 … 160 |
47,5 |
22,5 |
25 |
20 |
8,5 |
M12 |
10 |
|
250 |
62 |
31,5 |
31,5 |
25 |
10,5 |
M16 |
14 |
|
400 |
71,5 |
32 |
38 |
32 |
10,5 |
M20 |
15 |
Сертификаты и стандарты
- IEC 60947-3
- EN 60947-3
- NBN EN 60947-3
- BS EN 60947-3
- IEC 60269-1
- IEC 60269-2
- DIN EN 60269-1
- NF EN 60269-1
- VDE 0636-1
- VDE 0660-107
- UL
Технические характеристики Socomec FUSERBLOCK (25 А — 125 А)
|
Термический ток Ith (40 °C) |
CD 25 A |
CD 32 A |
CD 32 A |
50 A |
63 A |
100 A |
125 A |
125 A |
|
|
Размер предохранителя NFC/DIN |
10 x 38 |
10 x 38 |
14 x 51 |
14 x 51 |
00C |
22 x 58 |
22 x 58 |
00 |
|
|
Размер корпуса для прямого управления |
0 |
0 |
0 |
1 |
2 |
3 |
3 |
3 |
|
|
Размер корпуса для фронтального и бокового управления |
0 |
0 |
0 |
11 |
12 |
13 |
13 |
13 |
|
|
Номинальное напряжение изоляции Ui (В) |
800 |
800 |
800 |
750 |
750 |
750 |
750 |
750 |
|
|
Номинальное выдерживаемое импульсное напряжение Uimp (kВ) |
8 |
8 |
8 |
8 |
8 |
8 |
8 |
8 |
|
|
Номинальный рабочий ток Ie (A) |
|||||||||
|
Номинальное напряжение |
Категория применения |
A/B(1) |
A/B(1) |
A/B(1) |
A/B(1) |
A/B(1) |
A/B(1) |
A/B(1) |
A/B(1) |
|
400 В AC |
AC-22 A / AC-22 B |
25/25 |
32/32 |
32/32 |
50/50 |
63/63 |
100/100 |
125/125 |
125/125 |
|
400 В AC |
AC-23 A / AC-23 B |
25/25 |
32/32 |
32/32 |
50/50 |
63/63 |
100/100 |
125/125 |
125/125 |
|
690 В AC |
AC-22 A / AC-22 B |
25/25 |
32/32 |
32/32 |
50/50 |
63/63 |
100(2)/100(2) |
125(2)/125(2) |
125(2)/125(2) |
|
690 В AC |
AC-23 A / AC-23 B |
25/25 |
32/32 |
32/32 |
50/50 |
63/63 |
100(2)/100(2) |
100(2)/100(2) |
100(2)/100(2) |
|
220 В DC |
DC-20 A / DC-20 B |
25/25 |
32/32 |
32/32 |
50/50 |
63/63 |
100/100 |
125/125 |
125/125 |
|
220 В DC |
DC-21 A / DC-21 B |
25/25 |
32/32 |
32/32 |
50/50 |
63/63 |
100/100 |
125/125 |
125/125 |
|
220 В DC |
DC-22 A / DC-22 B |
|
-/32 |
|
50/50 |
63/63 |
100/100 |
125/125 |
125/125 |
|
220 В DC |
DC-23 A / DC-23 B |
-/25(3) |
|
|
40/40 |
40/40 |
100/100 |
100/100 |
100/100 |
|
440 В DC |
DC-20 A / DC-20 B |
25/25 |
32/32 |
32/32 |
50/50 |
63/63 |
100/100 |
125/125 |
125/125 |
|
440 В DC |
DC-21 A / DC-21 B |
|
|
|
50(4)/50(4) |
63(4)/63(4) |
100(4)/100(4) |
125(4)/125(4) |
125(4)/125(4) |
|
440 В DC |
DC-22 A / DC-22 B |
|
|
|
50(4)/50(4) |
63(4)/63(4) |
100(4)/100(4) |
125(4)/125(4) |
125(4)/125(4) |
|
440 В DC |
DC-23 A / DC-23 B |
|
|
|
40(4)/40(4) |
40(4)/40(4) |
100(4)/100(4) |
100(4)/100(4) |
100(4)/100(4) |
|
Рабочая мощность AC-23 (kВт) |
|||||||||
|
При 400 В AC без разрыва дополнительного контакта(1)(5) |
11/11 |
15/15 |
15/15 |
25/25 |
30/30 |
51/51 |
63/63 |
63/63 |
|
|
При 690 В AC без разрыва дополнительного контакта(1)(5) |
22/22 |
25/25 |
25/25 |
45/45 |
55/55 |
90/90 |
90/90 |
90/90 |
|
|
Реактивная мощность (квар) |
|||||||||
|
При 400 В AC (5) |
11 |
15 |
15 |
23 |
28 |
45 |
55 |
55 |
|
|
Стойкость к току короткого замыкания с защитой предохранителями (kA rms прогнозируемый ток) |
|||||||||
|
Ожидаемый ток короткого замыкания (kA rms)(6) |
100 |
100 |
100 |
100 |
100 |
100 |
100 |
100 |
|
|
Номинальный ток предохранителя (A)(6) |
25 |
32 |
32 |
50 |
63 |
100 |
125 |
125 |
|
|
Стойкость к току короткого замыкания (без защиты) |
|||||||||
|
Номинальный выдерживаемый пиковый ток (кA пиковый)(6) |
5,5 |
5,5 |
5,5 |
7,6 |
10,6 |
20 |
20 |
20 |
|
|
Подсоединение |
|||||||||
|
Минимальное поперечное сечение медного кабеля (мм2) |
2,5 |
2,5 |
2,5 |
6 |
10 |
25 |
35 |
35 |
|
|
Максимальное поперечное сечение медного кабеля (мм2) |
16 |
16 |
16 |
25 |
25 |
95 |
95 |
95 |
|
|
Максимальная ширина шины (мм) |
|
|
|
|
|
20 |
20 |
20 |
|
|
Момент затяжки мин. (Н·м) |
2 |
2 |
2 |
3 |
3 |
9 |
9 |
9 |
|
|
Механические характеристики |
|||||||||
|
Срок службы (число рабочих циклов) |
20000 |
20000 |
20000 |
10000 |
10000 |
10000 |
10000 |
10000 |
|
|
Вес 3-пол. устройства (кг) |
0,48 |
0,48 |
0,50 |
0,80 |
1 |
1,5 |
1,5 |
1,5 |
|
|
Вес 4-пол. устройства (кг) |
0,50 |
0,50 |
0,52 |
1 |
1,3 |
2 |
2 |
2 |
|
|
Вес 1-пол. дополнительно (кг) |
|
|
|
0,2 |
0,3 |
0,5 |
0,5 |
0,5 |
|
|
Расстояние между полюсами (мм) |
|
|
|
27 |
32 |
36 |
36 |
36 |
|
- Категория с индексом A = частое использование - Категория с индексом B = нечастое использование.
- С клеммными крышками или межфазной перегородкой .
- 3-пол. устройство с 2-пол. последовательно для.
- 4-пол. устройство с 2-пол. последовательно, согласно полярности.
- Значение мощности дано только для справки, значения тока меняются от производителя к производителю.
- Для номинального рабочего напряжения Ue = 400 В AC.
Технические характеристики Socomec FUSERBLOCK (160 А — 1250 А)
|
Термический ток Ith (40 °C) |
160 A |
160 A |
250 A |
400 A |
630 A |
800 A |
800 A |
1250 A |
|
|
Размер предохранителя NFC/DIN |
00 |
0 |
1 |
2 |
3 |
3 |
4 |
4 |
|
|
Размер корпуса для прямого управления |
3 |
4 |
5 |
6 |
17 |
17 |
18 |
18 |
|
|
Размер корпуса для фронтального и бокового управления |
13 |
14 |
15 |
16 |
17 |
17 |
18 |
18 |
|
|
Номинальное напряжение изоляции Ui (В) |
750 |
750 |
750 |
1000 |
1000 |
1000 |
1000 |
1000 |
|
|
Номинальное выдерживаемое импульсное напряжение Uimp (kВ) |
8 |
8 |
8 |
12 |
12 |
12 |
12 |
12 |
|
|
Номинальный рабочий ток Ie (A) |
|||||||||
|
Номинальное напряжение |
Категория применения |
A/B(1) |
A/B(1) |
A/B(1) |
A/B(1) |
A/B(1) |
A/B(1) |
A/B(1) |
A/B(1) |
|
400 В AC |
AC-22 A / AC-22 B |
160/160 |
160/160 |
250/250 |
400/400 |
630/630 |
800/800 |
800/800 |
1250/1250 |
|
400 В AC |
AC-23 A / AC-23 B |
160/160 |
160/160 |
250/250 |
400/400 |
630/630 |
800/800 |
800/800 |
1000/1250 |
|
690 В AC |
AC-22 A / AC-22 B |
160(2)/160(2) |
160(2)/160(2) |
250(2)/250(2) |
400/400 |
500/630 |
800/800 |
800/800(7) |
800/800 |
|
690 В AC |
AC-23 A / AC-23 B |
125(2)/125(2) |
125(2)/125(2) |
250(2)/250(2) |
315/400 |
315/400 |
630/800 |
800/800(7) |
800/630 |
|
220 В DC |
DC-20 A / DC-20 B |
160/160 |
160/160 |
250/250 |
400/400 |
400/630 |
800/800 |
800/800 |
1250/1250 |
|
220 В DC |
DC-21 A / DC-21 B |
160/160 |
160/160 |
250/250 |
315/315 |
400/630 |
800/800 |
800/800 |
1250/1250 |
|
220 В DC |
DC-22 A / DC-22 B |
160/160 |
160/160 |
250/250 |
315/315 |
315/630 |
800/800 |
800/800 |
1250/1250 |
|
220 В DC |
DC-23 A / DC-23 B |
125/125 |
125/125 |
200/200 |
200/315 |
400/630 |
800/800 |
800/800 |
1250/1250 |
|
440 В DC |
DC-20 A / DC-20 B |
160/160 |
160/160 |
250/250 |
400/400 |
400/630(3) |
800/800 |
800/800 |
1250/1250 |
|
440 В DC |
DC-21 A / DC-21 B |
160(4)/160(4) |
160(4)/160(4) |
250(4)/250(4) |
315/315 |
400/630(3) |
800/800 |
800/800 |
1250/1250 |
|
440 В DC |
DC-22 A / DC-22 B |
160(4)/160(4) |
160(4)/160(4) |
250(4)/250(4) |
315(3)/315(3) |
315/630(3) |
800(4)/800(4) |
800/800 |
1250(4)/1250(4) |
|
440 В DC |
DC-23 A / DC-23 B |
125(4)/125(4) |
125(4)/125(4) |
200(4)/200(4) |
250(3)/315(3) |
400/630(3) |
800(4)/800(4) |
800(4)/800(4) |
1000(4)/1000(4) |
|
Рабочая мощность AC-23 (kВт) |
|||||||||
|
При 400 В AC без разрыва дополнительного контакта(1)(5) |
80/80 |
80/80 |
132/132 |
220/220 |
355/355 |
450/450 |
450/450 |
560/560 |
|
|
При 690 В AC без разрыва дополнительного контакта(1)(5) |
110/110 |
110/110 |
220/220 |
220/295 |
295/400 |
400/400 |
400/400 |
400/475 |
|
|
Реактивная мощность (квар) |
|||||||||
|
При 400 В AC (5) |
75 |
75 |
115 |
185 |
290 |
365 |
355 |
460 |
|
|
Стойкость к току короткого замыкания с защитой предохранителями (kA rms прогнозируемый ток) |
|||||||||
|
Ожидаемый ток короткого замыкания (kA rms)(6) |
50 |
100 |
100 |
100 |
100 |
100 |
100 |
100 |
|
|
Номинальный ток предохранителя (A)(6) |
160 |
160 |
250 |
400 |
630 |
800 |
800 |
1250 |
|
|
Стойкость к току короткого замыкания (без защиты) |
|||||||||
|
Номинальный выдерживаемый пиковый ток (кA пиковый)(6) |
20 |
22,7 |
32,5 |
40 |
70 |
80 |
80 |
90 |
|
|
Подсоединение |
|||||||||
|
Минимальное поперечное сечение медного кабеля (мм2) |
35 |
50 |
95 |
185 |
2 x 150 |
2 x 185 |
|
|
|
|
Максимальное поперечное сечение медного кабеля (мм2) |
95 |
95 |
240 |
240 |
2 x 300 |
2 x 300 |
4 x 185 |
4 x 185 |
|
|
Максимальная ширина шины (мм) |
20 |
20 |
32 |
45 |
63 |
63 |
80 |
80 |
|
|
Момент затяжки мин. (Н·м) |
9 |
9 |
20 |
20 |
40 |
40 |
40 |
40 |
|
|
Механические характеристики |
|||||||||
|
Срок службы (число рабочих циклов) |
10000 |
10000 |
10000 |
10000 |
8000 |
8000 |
5000 |
5000 |
|
|
Вес 3-пол. устройства (кг) |
1,8 |
1,8 |
3,2 |
4,8 |
16 |
17 |
25 |
25 |
|
|
Вес 4-пол. устройства (кг) |
2,3 |
2,3 |
4,5 |
6,1 |
20 |
21,5 |
30 |
30 |
|
|
Вес 1-пол. дополнительно (кг) |
0,5 |
0,5 |
1,3 |
1,3 |
|
|
3 |
3 |
|
|
Расстояние между полюсами (мм) |
36 |
50 |
60 |
66 |
94 |
94 |
120 |
120 |
|
- Категория с индексом A = частое использование - Категория с индексом B = нечастое использование.
- С клеммными крышками или межфазной перегородкой.
- Полюса нельзя размещать рядом.
- 4-пол. устройство с 2-пол. последовательно, согласно полярности.
- Значение мощности дано только для справки, значения тока меняются от производителя к производителю.
- Для номинального рабочего напряжения Ue = 400 В AC.
- Предохранитель 800 A, 690 В AC не существует, тесты проводились с шинами.
