Socomec SIRCOVER PV
Выберите мощность:
- Реверсивные рубильник;
- Переключатель для применения в гелиоэнергетических установках;
- Камера сгорания из стекловолокна, усиленного полиэстером;
- Система гашения электрической дуги до 1000 В DC, 630 А
Настройка и инструкция
Открыть брошюру Socomec SIRCOVER PV- актуального курса валют ЦБ РФ
- требуемых сроков и способов поставки
Вся электротехническая продукция компании Socomec (включая многофункциональные счетчики, устройства АВР, рубильники, выключатели и т.д.), приобретенная в «Юниджет», доставляется по всей территории России, по договоренности – в страны СНГ.
Наличие представленного оборудования и сроки поставки Вы можете уточнить у наших специалистов.
| Артикул | Наименование | Цена |
|---|---|---|
| 41PV3020 | SIRCOVER PV Реверсивный рубильник 3X200A F | 65 626 руб. |
| 41PV3025 | SIRCOVER PV Реверсивный рубильник 3X250A F | 82 209 руб. |
| 41PV3040 | SIRCOVER PV Реверсивный рубильник 3X400A F | 100 556 руб. |
| 41PV3050 | SIRCOVER PV Реверсивный рубильник 3X500A F | 111 493 руб. |
| 41PV3063 | SIRCOVER PV Реверсивный рубильник 3X630A F | 140 072 руб. |
| 41PV4020 | SIRCOVER PV Реверсивный рубильник 4X200A F | 74 094 руб. |
| 41PV4025 | SIRCOVER PV Реверсивный рубильник 4X250A F | 92 088 руб. |
| 41PV4040 | SIRCOVER PV Реверсивный рубильник 4X400A F | 113 257 руб. |
| 41PV4050 | SIRCOVER PV Реверсивный рубильник 4X500A F | 125 253 руб. |
| 41PV4063 | SIRCOVER PV Реверсивный рубильник 4X630A F | 157 714 руб. |
Стоимость может быть изменена без предварительного уведомления. Информация об оферте.
Компания «Юниджет»:
- Осуществляет поставки энергетического оборудования ведущих производителей на территории Российской Федерации
- Реализует разработку индивидуальных инженерных проектов высокой степени сложности под нужды заказчиков
- Осуществляет пуско-наладочные работы (ПНР), ремонт и сервисное обслуживание электрооборудования
Для того, чтобы купить АВР, рубильники и иное электрооборудование, а также получить консультацию о сроках поставки оборудования и проведения инженерных работ, свяжитесь с нами по телефонам: +7 (812) 247-06-60 и +7 (499) 702-07-60
Компания Юниджет является официальным поставщиком решений для коммутации, контроля и безопасности Socomec: АВР, рубильников, счетчиков, измерительных приборов, УЗИП, предохранителей – на территории России.
Описание

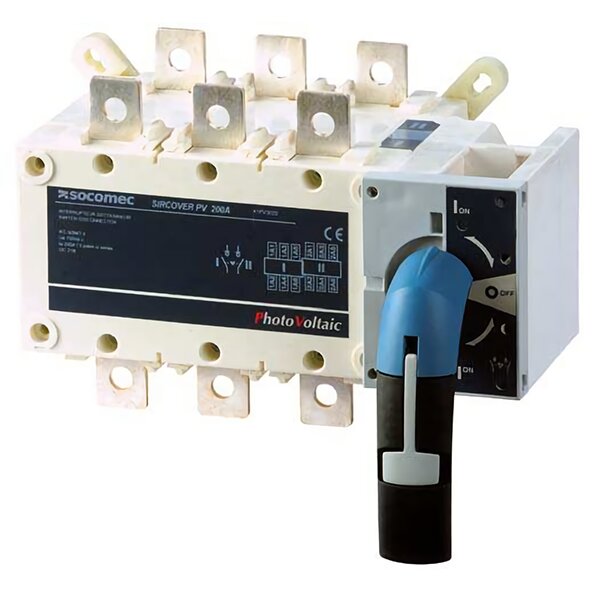

Socomec SIRCOVER PV — 3-х и 4-х полюсные реверсивные рубильники для применения в гелиоэнергетике, от 200 А до 630 А, с ручным управлением с индикацией положения контактов. Обеспечивают переключение под нагрузкой между двумя электрическими цепями. Разработаны в соответствии со стандарту IEC60947. Имеют камеру сгорания из стекловолокна, усиленного полиэстером, систему гашения электрической дуги до 1000 В DC, 630 А.
Инструкция SIRCOVER PV 200 A - 630 A
Аксессуары
- Рукоятка прямого управления
- Рукоятка выносного управления: тип S2 и S3 (IP55 и IP65);
- Удлинительная штанга для выносного управления (длина до 320 мм);
- Шинные перемычки различных сечений;
- Комплект медных шин (от 2000 А до 3200 А);
- Дополнительный контакт;
- Клеммные крышки (3 и 4 полюса, 400 … 630 А в зависимости от типа);
- Клеммные экраны (3 и 4 полюса, 200 … 630 А в зависимости от типа);
- Системы блокировки и запирания (замок и катушка низкого напряжения, стандартное или пользовательское положение, разные типы монтажа).
Технические характеристики Socomec SIRCOVER PV (200 А — 630 А)
| Термический ток Ith при 40°C | 200 A | 250 A | 400 A | 500 A | 630 A | |||
| Номинальное напряжение изоляции Ui (В) | 1200 | 1200 | 1200 | 1200 | 1200 | |||
| Номинальное импульсное выдерживаемое напряжение Uimp (kВ) | 8 | 8 | 12 | 12 | 12 | |||
| Номинальный рабочий ток Ie (A) | ||||||||
|
Номинальное напряжение |
Категория применения |
Количество полюсов устройства | Количество полюсов последовательного подключения согласно полярности |
(A) |
(A) |
(A) |
(A) |
(A) |
| 750 В DC | DC-21 B | 3-пол. | 2-пол. "+" и 1-пол. "-" | 200 | 250 | 400 | 500 | 630 |
| 1000 В DC | DC-21 B | 4-пол. | 2-пол. "+" и 2-пол. "-" | 200 | 250 | 400 | 500 | 630 |
| Подсоединение | ||||||||
| Поперечное сечение жесткого медного кабеля (мм2) | 95 | 120 | 240 | 2 x 150 | 2 x 185 | |||
| Максимальная ширина медной шины (мм) | 32 | 32 | 32 | 40 | 40 | |||
| Момент затяжки мин. (Н·м) | 20 | 20 | 20 | 40 | 40 | |||
| Механические характеристики | ||||||||
| Срок службы (число рабочих циклов) | 10000 | 10000 | 5000 | 5000 | 5000 | |||
| Вес 3-пол. устройства (кг) | 3,8 | 3,8 | 9 | 9 | 9 | |||
| Вес 4-пол. устройства (кг) | 4,6 | 4,6 | 11 | 11 | 11 | |||
