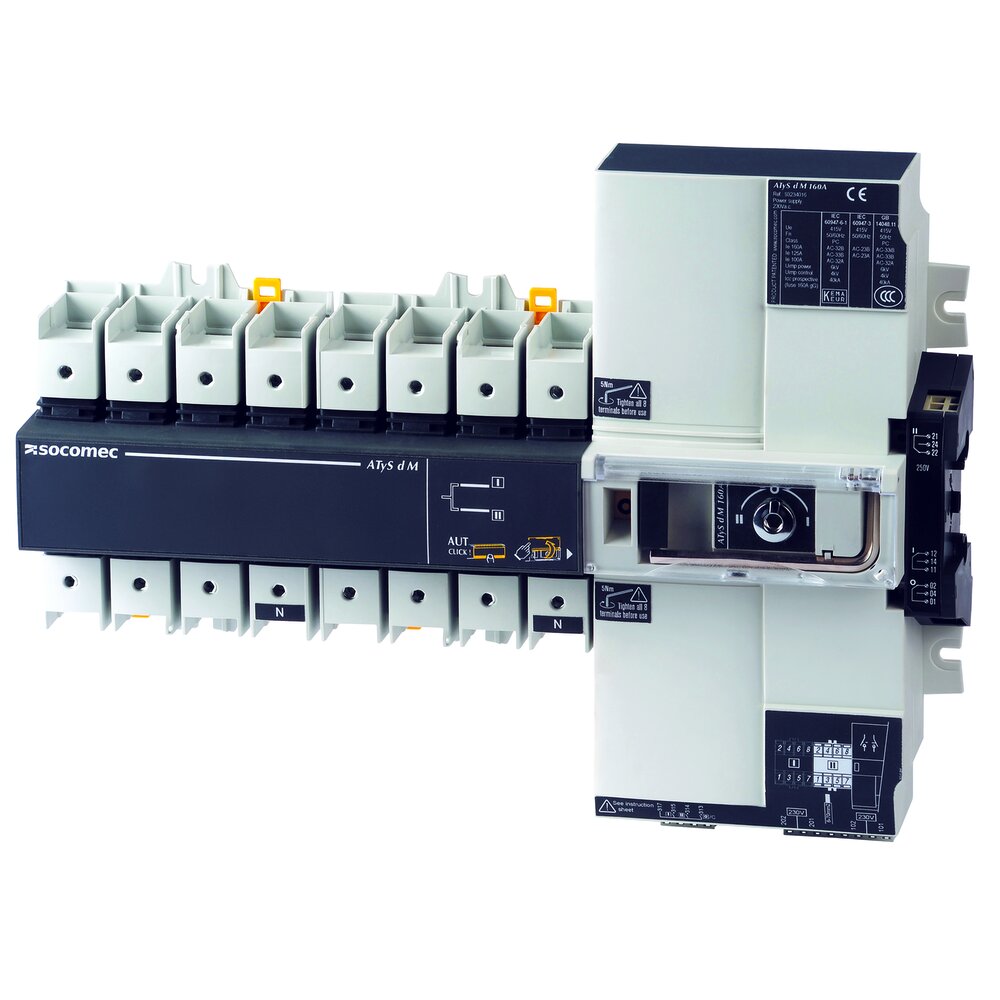

Socomec ATyS d M 100 A
Выберите мощность:
- Модульный автоматический реверсивный рубильник;
- От 40 до 160 А;
- 4 полюса;
- Крепеж на DIN рейку или монтажную плату;
- Поворотная рукоятка в комплекте.
- актуального курса валют ЦБ РФ
- требуемых сроков и способов поставки
Вся электротехническая продукция компании Socomec (включая многофункциональные счетчики, устройства АВР, рубильники, выключатели и т.д.), приобретенная в «Юниджет», доставляется по всей территории России, по договоренности – в страны СНГ.
Настройка и инструкция
Открыть брошюру Socomec ATyS d M 100 AКомпания «Юниджет»:
- Осуществляет поставки энергетического оборудования ведущих производителей на территории Российской Федерации
- Реализует разработку индивидуальных инженерных проектов высокой степени сложности под нужды заказчиков
- Осуществляет пуско-наладочные работы (ПНР), ремонт и сервисное обслуживание электрооборудования
Для того, чтобы купить АВР, рубильники и иное электрооборудование, а также получить консультацию о сроках поставки оборудования и проведения инженерных работ, свяжитесь с нами по телефонам: +7 (812) 247-06-60 и +7 (499) 702-07-60
Компания Юниджет является официальным поставщиком решений для коммутации, контроля и безопасности Socomec: АВР, рубильников, счетчиков, измерительных приборов, УЗИП, предохранителей – на территории России.
Описание
Socomec ATyS d M 100 A — модульный моторизированный реверсивный рубильник для однофазных и трехфазных низковольтных систем питания. Устройство обеспечивает дистанционное управление через «сухие» контакты от внешнего контроллера и видимый разрыв цепи. Предназначено для применения в системах, где допустимо кратковременное прерывание нагрузки, с длительностью выключения менее 90 мс и временем переключения между источниками (I-II или II-I) 180 мс. Подходит для резистивных и индукционных нагрузок, устойчиво к колебаниям напряжения. Термический ток Ith составляет 100 А при 40°C и 50°C, 80 А при 60°C и 63 А при 70°C. Номинальное напряжение изоляции силовой цепи — 800 В, операционной — 300 В, с импульсным выдерживаемым напряжением 6 кВ и 2.5 кВ соответственно.
Рубильник Socomec ATyS d M 100 A соответствует стандарту IEC 60947-3 с номинальным рабочим током 100 А при 415 VAC (40°C) для категорий AC 21A/B, AC 22A/B и AC 23A/B, а также IEC 60947-6-1 для AC 33B и AC 32B на уровне 100 А. Выдерживает кратковременные токи: 4 кА (1 с) и 10 кА (3 с), прогнозируемый ток короткого замыкания — 50 кА rms с предохранителями 100 А. Частота работы — 50/60 Гц, класс оборудования — PC, EMC класс — A. Для подключения используются медные кабели сечением 10–70 мм² (алюминиевые кабели несовместимы). Пусковой ток составляет 20 А, потребление в стабилизированном состоянии — 6 VA.
Устройство рассчитано на 10 000 рабочих циклов, что гарантирует длительный срок службы. Обеспечивает электрическое и механическое выключение для повышения безопасности. Благодаря высокой скорости переключения и надежности Socomec ATyS d M 100 A оптимален для систем ИБП и других сетей, требующих стабильной работы при колебаниях напряжения. Компактная модульная конструкция упрощает монтаж и интеграцию в различные конфигурации электросетей.
Доступные исполнения:
- Однофазные или трехфазные;
- От 40 А до 160 А;
- Крепление на DIN-рейку или монтажную панель;
- Поворотная рукоятка в комплекте
Видео
Технические характеристики Socomec ATyS d M 100 А
| 40 A | 63 A | 80 A | 100 A | 125 A | 160 A | ||
| Частота | 50/60 Гц | 50/60 Гц | 50/60 Гц | 50/60 Гц | 50/60 Гц | 50/60 Гц | |
| Термический ток Ith при 40°C (A) | 40 | 63 | 80 | 100 | 125 | 160 | |
| Термический ток Ith при 50°C (A) | 40 | 63 | 80 | 100 | 110 | 125 | |
| Термический ток Ith при 60°C (A) | 40 | 50 | 63 | 80 | 100 | 125 | |
| Термический ток Ith при 70°C (A) | 40 | 40 | 50 | 63 | 80 | 100 | |
| Номинальное напряжение изоляции Ui (В) (силовая цепь) | 800 | 800 | 800 | 800 | 800 | 800 | |
| Номинальное импульсное выдерживаемое напряжение Uimp (kВ) (силовая цепь) | 6 | 6 | 6 | 6 | 6 | 6 | |
| Номинальное напряжение изоляции Ui (В) (операционная цепь) | 300 | 300 | 300 | 300 | 300 | 300 | |
| Номинальное импульсное выдерживаемое напряжение Uimp (kВ) (операционная цепь) | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | |
| Номинальный рабочий ток (A) в соответствии со стандартом IEC 60947-3 при 415 VAC (40 °C) | AC 21A / 21 B | 40/40 | 63/63 | 80/80 | 100/100 | 125/125 | 160/160 |
| AC 22A / 22 B | 40/40 | 63/63 | 80/80 | 100/100 | 125/125 | 125/160 | |
| AC 23A / 23 B | 40/40 | 63/63 | 80/80 | 100/100 | 125/125 | 125/160 | |
| Номинальный рабочий ток (A) в соответствии со стандартом IEC 60947-6-1 415 VAC (40 °C) | AC 33B / AC32B AC 33iB | 40/40 | 63/63 | 80/80 | 100/100 | 125/125 | 125/160 |
| Стойкость к короткому замыканию, защита предохранителями (kA rms прогнозируемый ток) | Ожидаемый ток короткого замыкания (kA rms) | 50 | 50 | 50 | 50 | 50 | 40 |
| Номинальный ток предохранителя (A) | 40 | 63 | 80 | 100 | 125 | 160 | |
| Перегрузочная способность | Ном. кратковременно допустимый ток 1 с. Icw (kA rms) | 4 | 4 | 4 | 4 | 4 | 4 |
| Ном. кратковременно допустимый ток 3 с. Icw (kA rms) | 10 | 10 | 10 | 10 | 10 | 10 | |
| Время переключения (стандартная настройка) | I-II или II-I (мс) | 180 | 180 | 180 | 180 | 180 | 180 |
| Длительность отсутствия электричества I - II (мс) минимум | 90 | 90 | 90 | 90 | 90 | 90 | |
| I-O / O-I / II-O / O-II (мс) | 45 | 45 | 45 | 45 | 45 | 45 | |
| Питание | Пусковой ток(A) | 20 | 20 | 20 | 20 | 20 | 20 |
| Потребление в стабилизированном состоянии (VA) | 6 | 6 | 6 | 6 | 6 | 6 | |
| Механические характеристики | Срок службы (число рабочих циклов) | 10000 | 10000 | 10000 | 10000 | 10000 | 10000 |
| Присоединение ((!) не совместим с алюминиевыми кабелями) | Минимальное поперечное сечение медного кабеля (мм2) | 10 | 10 | 10 | 10 | 10 | 10 |
| Максимальное поперечное сечение медного кабеля (мм2) | 70 | 70 | 70 | 70 | 70 | 70 | |
| Equipment class (According to IEC 60947-6-1) | PC | PC | PC | PC | PC | PC | |
| EMC environment | A | A | A | A | A | A | |
