Socomec ATyS d H 6300 A
Выберите мощность:
- Реверсивный рубильник;
- От 4000 до 6300 А;
- 3 и 4 полюса;
- Двойной источник питания
- актуального курса валют ЦБ РФ
- требуемых сроков и способов поставки
Вся электротехническая продукция компании Socomec (включая многофункциональные счетчики, устройства АВР, рубильники, выключатели и т.д.), приобретенная в «Юниджет», доставляется по всей территории России, по договоренности – в страны СНГ.
Настройка и инструкция
Открыть брошюру (PDF) Socomec ATyS d H 6300 AКомпания «Юниджет»:
- Осуществляет поставки энергетического оборудования ведущих производителей на территории Российской Федерации
- Реализует разработку индивидуальных инженерных проектов высокой степени сложности под нужды заказчиков
- Осуществляет пуско-наладочные работы (ПНР), ремонт и сервисное обслуживание электрооборудования
Для того, чтобы купить АВР, рубильники и иное электрооборудование, а также получить консультацию о сроках поставки оборудования и проведения инженерных работ, свяжитесь с нами по телефонам: +7 (812) 247-06-60 и +7 (499) 702-07-60
Компания Юниджет является официальным поставщиком решений для коммутации, контроля и безопасности Socomec: АВР, рубильников, счетчиков, измерительных приборов, УЗИП, предохранителей – на территории России.
Описание

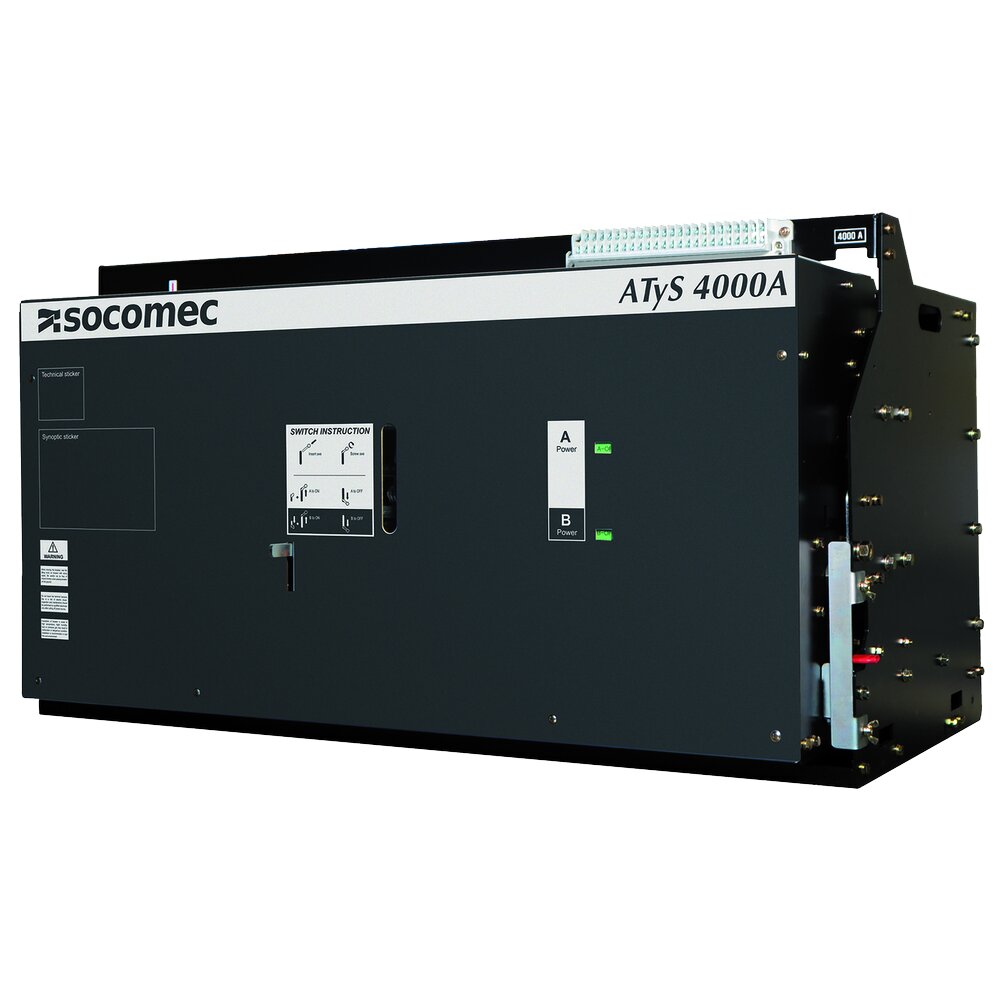

Socomec ATyS d H — трехфазный реверсивный рубильник, 3 и 4 полюса, рассчитанный для низковольтных приложений высокой мощности, требующих быстрого и надежного переключения. Предназначен для удаленной коммутации (RTSE) при помощи «сухих» контактов. Рассчитан на ток от 4000 A до 6300 A. Имеет интегрированный двойной источник питания (DPS). Переключение нагрузки осуществляется за минимальное время.
Инструкция Socomec ATyS d H 4000 А - 6300 А
Видео
Технические характеристики Socomec ATyS d H 6300 А
| Термический ток Ith при 40°C (A) | 4000 A | 5000 A | 6300 A |
| Номинальное рабочее напряжение Ue (В) | 330 | ||
| Номинальное напряжение изоляции Ui (В) | 330 | ||
| Номинальное импульсное выдерживаемое напряжение Uimp (kВ) | 12 | ||
| Число полюсов | 3 и 4 полюса (с номинальной нейтралью) | ||
| Номинальная устойчивость к КЗ при 660 VAC | |||
| Ном. кратковременно допустимый ток 0,1 с. Icw (kA rms) | 35 | ||
| Номинальная мощность при КЗ, Icm (peak kA) | 143 | ||
| Категория применения при 660 VAC - АC32В - IEC 30947-3-1 | 4000 А | 5000 А | 3300 А |
| Категория применения при 660 VAC - АC 33iВ (3xln cos Ø 0.5) - GВ 14048-11 | 4000 А | 5000 А | 3300 А |
| Присоединение | |||
| Заднее соединение с шиной | • | • | • |
| Время переключения | |||
| I - 0 (мс) | ≤ 150 | ||
| 0 - I и 0 - II (мс) | ≤ 90 | ||
| II - 0 (мс) | ≤ 200 | ||
| I-0-II / II-0-I (с) | ≤ 1.2 | ||
| Частота операций | < 10 операций в час | ||
| Источник питания | |||
| Источник питания VАC (автономное питание от силовых терминалов SI и SII) | 230 | ||
| Рабочий ток катушки (пик во время передачи) | 35 А | ||
| Механические характеристики | |||
| Срок службы (число рабочих циклов) | 3000 | ||
| Вес (кг) - Fixed model 3 P / 4 P | 200 / 250 | 200 / 250 | 200 / 250 |
| Вес кгg) - Drawout type 3 P / 4 P | 300 / 400 | 300 / 400 | 300 / 400 |
