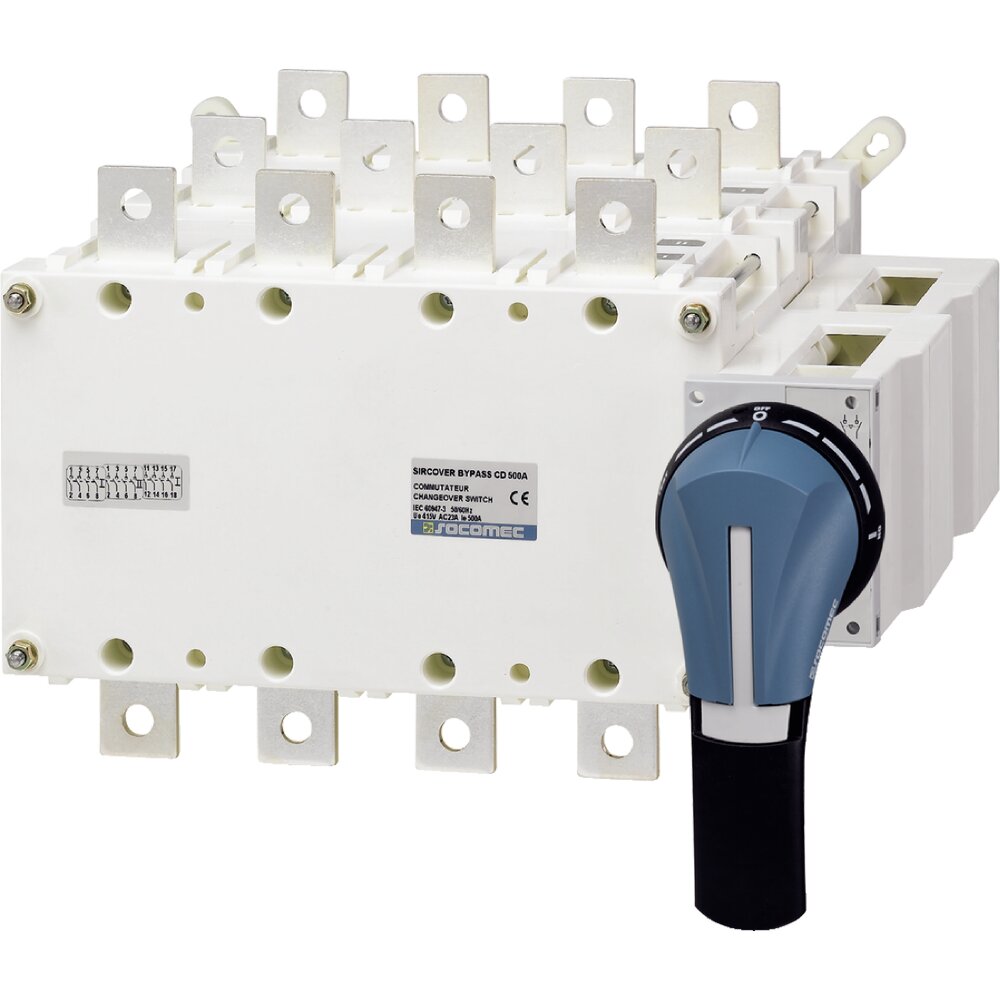

Socomec SIRCOVER Bypass 1600 A

Выберите мощность:

Реверсивный рубильник;
От 125 до 1600 А;
3 или 4 полюса;
3 четких положения контактов (I-0-II);
Рукоятка прямого фронтального или выносного управления

Количество полюсов:	3, 4
Сила тока, А:	1600

Запрос коммерческого предложения

Цена: по запросу, формируется исходя из:

актуального курса валют ЦБ РФ
требуемых сроков и способов поставки

Вся электротехническая продукция компании Socomec (включая многофункциональные счетчики, устройства АВР, рубильники, выключатели и т.д.), приобретенная в «Юниджет», доставляется по всей территории России, по договоренности – в страны СНГ.

Для запроса стоимости оборудования Вы также можете отправить Ваше коммерческое предложение по email: order@uni-jet.com или позвонить нам по телефону: 8-800-707-98-45

Настройка и инструкция

Открыть брошюру Socomec SIRCOVER Bypass 1600 A

Мы занимаемся обслуживанием оборудования Socomec по всей России - установкой, наладкой и ремонтом. Подробнее

Компания «Юниджет»:

Осуществляет поставки энергетического оборудования ведущих производителей на территории Российской Федерации

Реализует разработку индивидуальных инженерных проектов высокой степени сложности под нужды заказчиков

Осуществляет пуско-наладочные работы (ПНР), ремонт и сервисное обслуживание электрооборудования

Для того, чтобы купить АВР, рубильники и иное электрооборудование, а также получить консультацию о сроках поставки оборудования и проведения инженерных работ, свяжитесь с нами по телефонам: +7 (812) 247-06-60 и +7 (499) 702-07-60

Компания Юниджет является официальным поставщиком решений для коммутации, контроля и безопасности Socomec: АВР, рубильников, счетчиков, измерительных приборов, УЗИП, предохранителей – на территории России.

Описание

Socomec SIRCOVER Bypass — 3-х и 4-х полюсные реверсивные рубильники, комбинация из трех устройств с взаимоблокировкой, с возможностью построения схем 3 + 6-пол. или 4 + 8-пол., от 125 А до 1800 А, с ручным управлением с индикацией положения контактов. Ориентированы на промышленное применение в производственных сферах и энергетике, в т.ч. на подстанциях. Также доступны в шкафах из стали или полиэстера (от 125 до 1600 A). Могут применяться с рукояткой прямого фронтального или выносного управления.

Аксессуары

Рукоятка прямого управления: типы B3, C1, С2 (Bypass);
Рукоятка выносного управления: типы S2, S4, S5, V2 (Bypass, 800 - 1600 A), внешний IP65 или IP55;
Удлинительная штанга для выносного управления (длина до 450 мм);
Шинные перемычки различных сечений;
Комплект медных шин (от 2000 А до 3200 А);
Дополнительный контакт;
Клеммные крышки (3 и 4 полюса, 125 … 630 А в зависимости от типа);
Клеммные экраны (3 и 4 полюса, 125 … 3200 А в зависимости от типа);
Системы блокировки и запирания (замок и катушка низкого напряжения, стандартное или пользовательское положение, разные типы монтажа).

Технические характеристики Socomec SIRCOVER Bypass 1600 А

Термический ток I_th при 40°C		500 A	630 A	800 A	1250 A	1600 A	1800 A
Номинальное напряжение изоляции U_i (В)		800	1000	1000	1000	1000	1000
Импульсное выдерживаемое напряжение U_imp (кВ)		8	12	12	12	12	12
Номинальный рабочий ток I_e (A)
Номинальное напряжение	Категория применения	A/B	A/B	A/B	A/B	A/B	A/B
415 В AC	AC-20 A / AC-20 B	500/500	630/630	800/800	1250/1250	1600/1600	1800/1800
415 В AC	AC-21 A / AC-21 B	500/500	630/630	800/800	1250/1250	1600/1600	1800/1800
415 В AC	AC-22 A / AC-22 B	500/500	630/630	800/800	1250/1250	1600/1600	1800/1800
415 В AC	AC-23 A / AC-23 B	500/500	500/500	800/800	1250/1250	1250/1250	1250/1250
690 В AC⁽²⁾	AC-20 A / AC-20 B	500/500	630/630	800/800	1250/1250	1600/1600	1800/1800
690 В AC⁽²⁾	AC-21 A / AC-21 B	400/400	500/500	800/800	800/800	1000/1000	1000/1000
690 В AC⁽²⁾	AC-22 A / AC-22 B	250/315	315/315	800/800	800/800	1000/1000	1000/1000
690 В AC⁽²⁾	AC-23 A / AC-23 B	160/200	160/200	200/250	200/250	500/500	500/500
220 В DC	DC-20 A / DC-20 B	500/500	630/630	800/800	1250/1250	1600/1600	1800/1800
220 В DC	DC-21 A / DC-21 B	500/500	630/630	800/800	1250/1250	1250/1250	1250/1250
220 В DC	DC-22 A / DC-22 B	400/500	500/500	800/800	1250/1250	1250/1250	1250/1250
220 В DC	DC-23 A / DC-23 B	400/500	500/500	800/800	1250/1250	1250/1250	1250/1250
440 В DC	DC-20 A / DC-20 B	500/500	630/630	800/800	1250/1250	1600/1600	1800/1800
440 В DC	DC-21 A / DC-21 B	400/400	500/500	800/800	1250/1250	1250/1250	1250/1250
440 В DC	DC-22 A / DC-22 B	315/400	500/500	800/800	1250/1250	1250/1250	1250/1250
440 В DC	DC-23 A / DC-23 B	400/400	500/500	800/800	1250/1250	1250/1250	1250/1250
Рабочая мощность AC-23 (кВт)
При 400 В AC без разрыва дополнительного контакта		280/280	280/280	450/450	710/710	710/710	710/710
При 690 В AC без разрыва дополнительного контакта		150/185	150/185	185/220	185/220	475/475	475/475
Реактивная мощность (квар)
При 400 В AC		230	290	365	575
Стойкость к току короткого замыкания с защитой предохранителями в соответствии со стандартом IEC 60947-3 при 400 В AC
Ожидаемый ток короткого замыкания (кА, rms)		100	70	50	100	100	100
Номинальный ток предохранителя (A)		500	630	800	1250	2 x 800	2 x 800
Перегрузочная способность
Выдерживаемое значение тока 0,3 с Icw (kA rms)		25	25	50	65	100	100
Стойкость к току короткого замыкания (без защиты)
Ном. кратковременно допустимый ток 1 с Icw (kA rms)		14	25	50	65	100	100
Присоединение
Минимальное поперечное сечение медного кабеля (мм²)		240	2 x 150	2 x 185
Минимальное поперечное сечение медной шины (мм²)			2 x 30 x 5	2 x 40 x 5	2 x 60 x 5	2 x 80 x 5	2 x 80 x 5
Максимальное поперечное сечение медного кабеля (мм²)		240	240	2 x 300	2 x 300	4 x 185	6 x 185
Максимальная ширина медной шины (мм)		40	50	63	63	100	100
Минимальный момент затяжки (Н·м)		20	20	20	20	40	40
Механические характеристики
Срок службы (число рабочих циклов)		5 000	5 000	3 000	3 000	3 000	3 000
Вес 3-пол. устройства (кг)		9,1	9,1	20,5	21,6	25,7	25,7
Вес 4-пол. устройства (кг)		11,1	11,1	24,8	26,2	32	32
