Кабельные зажимы и клеммы
- Кабельные зажимы из луженой латуни и алюминия;
- Высокая механическая стойкость и сопротивление влажности;
- Номинальный ток клемм от 160 до 630 А, 3 и 4 плюса
- актуального курса валют ЦБ РФ
- требуемых сроков и способов поставки
Вся электротехническая продукция компании Socomec (включая многофункциональные счетчики, устройства АВР, рубильники, выключатели и т.д.), приобретенная в «Юниджет», доставляется по всей территории России, по договоренности – в страны СНГ.
Настройка и инструкция
Открыть брошюру (PDF) Кабельные зажимы и клеммыКомпания «Юниджет»:
- Осуществляет поставки энергетического оборудования ведущих производителей на территории Российской Федерации
- Реализует разработку индивидуальных инженерных проектов высокой степени сложности под нужды заказчиков
- Осуществляет пуско-наладочные работы (ПНР), ремонт и сервисное обслуживание электрооборудования
Для того, чтобы купить шинодержатели, кабельные зажимы, клеммы, медные шины и перемычки, а также получить консультацию о сроках поставки оборудования и проведения инженерных работ, свяжитесь с нами по телефонам: +7 (812) 247-06-60 и +7 (499) 702-07-60
Компания Юниджет является официальным поставщиком решений для коммутации, контроля и безопасности Socomec: АВР, рубильников, счетчиков, измерительных приборов, УЗИП, предохранителей – на территории России.
Описание
Кабельные зажимы SOCOMEC обеспечивают подсоединение медных и алюминиевых проводников к контактной поверхности или к шинам. Они гарантируют высокую механическую стойкость и сопротивление влажности (тропическое исполнение) и производятся из алюминия или луженой латуни.
Кабельные клеммы SOCOMEC являются соединителями, которые крепятся на контактную поверхность различных коммутационных устройств SOCOMEC. Они позволяют подсоединение шин и алюминиевых проводников и защиту крышкой IP2.
Ключевые особенности

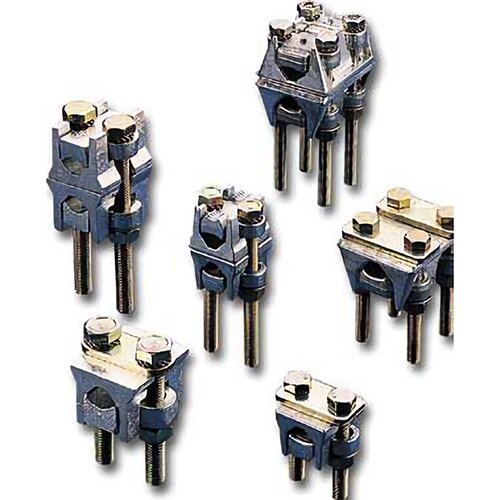

Кабельные зажимы
- Три варианта поперечного сечения от 35 до 300 мм2.
- Две модели кабельных зажимов: одиночный-двойной.

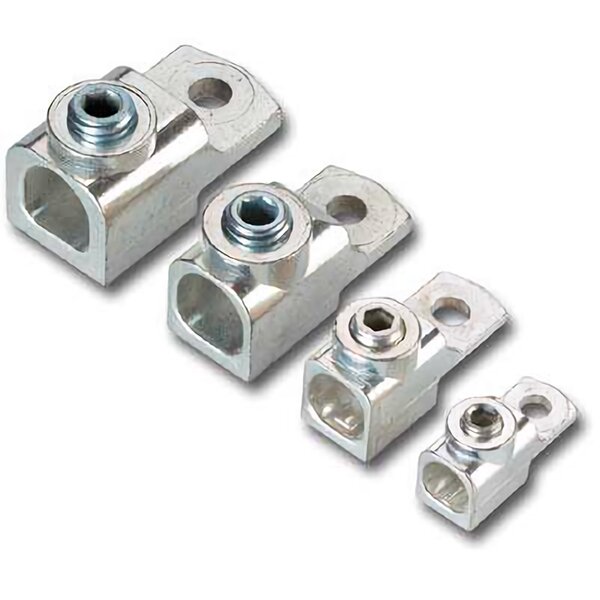

Клеммы
- Номинальный ток: От 160 до 630 A.
- Количество полюсов: 3 и 4.
- Материал: луженый алюминий.
Соответствие стандартам
Кабельные зажимы:
- IEC 60439-1
- DIN 46206
Кабельные клеммы:
- IEC 60947-1 (при установке на устройства SOCOMEC)
- NF C 63-060
- NF C 63-062
Размеры
Одиночные кабельные зажимы
| Подсоединение (мм2) | A | B | C | J |
| 35 … 185 | 42 | 48 | 35 | 26 |
| 95 … 240 | 54 | 50 | 45 | 31,5 |
| 150 … 300 | 53 | 50 | 60 | 33 |
Двойные кабельные зажимы
| Подсоединение (мм2) | A | B | C | J | J1 |
| 35 … 185 | 42 | 48 | 35 | 26 |
|
| 95 … 240 | 54 | 50 | 45 | 31,5 |
|
| 150 … 300 | 53 | 50 | 60 | 33 | 33 |
Одиночные кабельные клеммы
| Номинальный ток устройства (A) |
A |
A1 |
C |
E |
R |
T |
ØX |
X1 |
Z |
| 160 | 47,5 | 22,5 | 25 | 12 | 20 | 3,5 | 8,5 | M12 | 10 |
| 250 | 62 | 31,5 | 31,5 | 16,5 | 25 | 2,5 | 10,5 | M16 | 14 |
| 400 | 71,5 | 32 | 38 | 9 | 32 | 5 | 10,5 | M20 | 15 |
| 630 | 76,5 | 37 | 38 | 9 | 40 | 5 | 12,5 | M20 | 15 |
Двойная кабельная клемма
| Номинальный ток устройства (A) |
A |
A1 |
C |
E |
R |
T |
ØX |
X1 |
Z |
| 160 | 47,5 | 22,5 | 25 | 12 | 20 | 3,5 | 8,5 | M12 | 10 |
| 250 | 62 | 31,5 | 31,5 | 16,5 | 25 | 2,5 | 10,5 | M16 | 14 |
| 400 | 71,5 | 32 | 38 | 9 | 32 | 5 | 10,5 | M20 | 15 |
| 630 | 76,5 | 37 | 38 | 9 | 40 | 5 | 12,5 | M20 | 15 |
