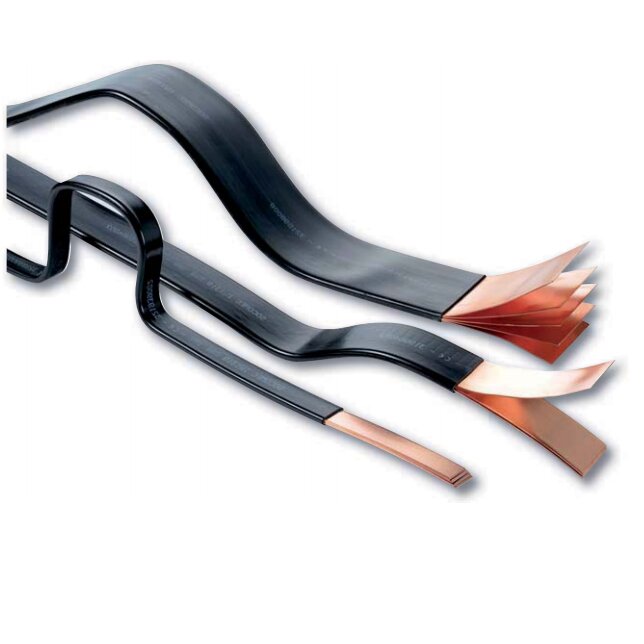

Изолированная гибкая медная шина
- Лучшие характеристики при коротком замыкании;
- Уменьшенное количество точек нагрева;
- Отличная гибкость, позволяющая производить различные действия с шиной.
- актуального курса валют ЦБ РФ
- требуемых сроков и способов поставки
Вся электротехническая продукция компании Socomec (включая многофункциональные счетчики, устройства АВР, рубильники, выключатели и т.д.), приобретенная в «Юниджет», доставляется по всей территории России, по договоренности – в страны СНГ.
Настройка и инструкция
Открыть брошюру (PDF) Изолированная гибкая медная шинаКомпания «Юниджет»:
- Осуществляет поставки энергетического оборудования ведущих производителей на территории Российской Федерации
- Реализует разработку индивидуальных инженерных проектов высокой степени сложности под нужды заказчиков
- Осуществляет пуско-наладочные работы (ПНР), ремонт и сервисное обслуживание электрооборудования
Для того, чтобы купить шинодержатели, кабельные зажимы, клеммы, медные шины и перемычки, а также получить консультацию о сроках поставки оборудования и проведения инженерных работ, свяжитесь с нами по телефонам: +7 (812) 247-06-60 и +7 (499) 702-07-60
Компания Юниджет является официальным поставщиком решений для коммутации, контроля и безопасности Socomec: АВР, рубильников, счетчиков, измерительных приборов, УЗИП, предохранителей – на территории России.
Описание
Гибкие медные шины Socomec предназначены для коммутации между размыкающими устройствами и последовательными цепями распределительных шин. Просты в монтаже, прочны на разрыв и растяжение. В ходе монтажа требуют укрепления на изолированных крепежах с максимальным пролетом 40 см.
Ключевые особенности
• Ширина от 9 до 100 мм.
• Толщина одного слоя от 0,8 до 1 мм.
• Длина 2 м.
Материал
• Слои электролитической меди.
Изоляция
• Высокотемпературный экструдированный виниловый компаунд (толщина изоляции: от 1,5 до 2 мм).
• Самозатухающий NFC 32200 и UL 94 V0.
• Продолжительная температурная стойкость: 105 °C.
• Твердость по Шору A: 89 +/- 2.
• Модуль 100 % растяжения: 16 MПa.
• Сопротивление растяжению: < 15 % мин.
• Разрывающее напряжение: 20 MПa.
• Поперечное удельное сопротивление: 6,1015 Ω.
• Индекс кислорода: 29,5 %.
• Тест на стойкость к царапинам и разрыву.
Изолированные гибкие медные шины
• Рабочий диапазон температур: от -40 °C до +105 °C.
• Максимальное рабочее напряжение: 1000 В AC / 1500 В DC.
• Стойкость напряжению АС (тест 10 минут):
- между проводником и изоляцией: 16,5 kВ;
- между двумя изолированными элементами в контакте: 33 kВ;
- электропроводность: 100 IACS;
- HV < 50;
- сопротивление растяжению Rm > 200 Н/см.;
- растяжение перед разрывом 35 %;
- удельное сопротивление: 1,724 микро Ω/см при 20 °C.
Технические характеристики
|
| Разрешенная сила тока для ΔT (°C) | |||
|
l x N x e |
L (мм) |
40°C (A) |
50°C (A) |
60°C (A) |
| 9 x 2 x 0,8 | 2000 | 113 | 129 | 143 |
| 9 x 3 x 0,8 | 2000 | 140 | 160 | 178 |
| 9 x 4 x 0,8 | 2000 | 165 | 188 | 209 |
| 9 x 5 x 0,8 | 2000 | 187 | 214 | 238 |
| 9 x 6 x 0,8 | 2000 | 208 | 238 | 264 |
| 13 x 3 x 0,5 | 2000 | 142 | 162 | 180 |
| 13 x 4 x 0,5 | 2000 | 165 | 189 | 210 |
| 13 x 5 x 0,5 | 2000 | 186 | 213 | 237 |
| 13 x 6 x 0,5 | 2000 | 206 | 235 | 261 |
| 15,5 x 2 x 0,8 | 2000 | 167 | 191 | 212 |
| 15,5 x 3 x 0,8 | 2000 | 207 | 237 | 263 |
| 15,5 x 4 x 0,8 | 2000 | 242 | 277 | 308 |
| 15,5 x 6 x 0,8 | 2000 | 304 | 347 | 386 |
| 15,5 x 8 x 0,8 | 2000 | 358 | 409 | 455 |
| 15,5 x 10 x 0,8 | 2000 | 408 | 466 | 519 |
| 20 x 2 x 1 | 2000 | 228 | 261 | 290 |
| 20 x 3 x 1 | 2000 | 283 | 324 | 360 |
| 20 x 4 x 1 | 2000 | 331 | 378 | 421 |
| 20 x 5 x 1 | 2000 | 374 | 428 | 476 |
| 20 x 6 x 1 | 2000 | 415 | 474 | 527 |
| 20 x 8 x 1 | 2000 | 488 | 558 | 621 |
| 20 x 10 x 1 | 2000 | 556 | 635 | 705 |
| 24 x 2 x 1 | 2000 | 263 | 301 | 335 |
| 24 x 3 x 1 | 2000 | 326 | 373 | 414 |
| 24 x 4 x 1 | 2000 | 380 | 435 | 483 |
| 24 x 5 x 1 | 2000 | 429 | 491 | 546 |
| 24 x 6 x 1 | 2000 | 475 | 542 | 603 |
| 24 x 8 x 1 | 2000 | 557 | 636 | 708 |
| 24 x 10 x 1 | 2000 | 632 | 722 | 803 |
| 32 x 2 x 1 | 2000 | 331 | 379 | 421 |
| 32 x 3 x 1 | 2000 | 409 | 468 | 520 |
| 32 x 4 x 1 | 2000 | 476 | 544 | 605 |
| 32 x 5 x 1 | 2000 | 536 | 612 | 681 |
| 32 x 6 x 1 | 2000 | 591 | 675 | 751 |
| 32 x 8 x 1 | 2000 | 689 | 787 | 876 |
| 32 x 10 x 1 | 2000 | 777 | 887 | 987(1) |
| 40 x 2 x 1 | 2000 | 398 | 455 | 506 |
| 40 x 3 x 1 | 2000 | 490 | 560 | 623 |
| 40 x 4 x 1 | 2000 | 569 | 650 | 723 |
| 40 x 5 x 1 | 2000 | 639 | 730 | 812 |
| 40 x 6 x 1 | 2000 | 703 | 803 | 893 |
| 40 x 8 x 1 | 2000 | 815 | 932 | 1036 |
| 40 x 10 x 1 | 2000 | 915 | 1045 | 1163 |
| 50 x 3 x 1 | 2000 | 589 | 673 | 749 |
| 50 x 4 x 1 | 2000 | 682 | 780 | 867 |
| 50 x 5 x 1 | 2000 | 764 | 873 | 971 |
| 50 x 6 x 1 | 2000 | 838 | 957 | 1062 |
| 50 x 8 x 1 | 2000 | 967 | 1105 | 1229 |
| 50 x 10 x 1 | 2000 | 1080 | 1234 | 1373 |
| 63 x 3 x 1 | 2000 | 715 | 816 | 908 |
| 63 x 4 x 1 | 2000 | 825 | 943 | 1048 |
| 63 x 5 x 1 | 2000 | 921 | 1052 | 1171 |
| 63 x 6 x 1 | 2000 | 1041 | 1187 | 1324 |
| 63 x 8 x 1 | 2000 | 1157 | 1321 | 1470 |
| 63 x 10 x 1 | 2000 | 1286 | 1469 | 1634 |
| 80 x 3 x 1 | 2000 | 874 | 998 | 1110 |
| 80 x 4 x 1 | 2000 | 1006 | 1149 | 1278 |
| 80 x 5 x 1 | 2000 | 1119 | 1279 | 1422 |
| 80 x 6 x 1 | 2000 | 1220 | 1393 | 1550 |
| 80 x 8 x 1 | 2000 | 1393 | 1592 | 1771 |
| 80 x 10 x 1 | 2000 | 1543 | 1763 | 1961 |
| 100 x 4 x 1 | 2000 | 1211 | 1383 | 1538 |
| 100 x 5 x 1 | 2000 | 1343 | 1534 | 1707 |
| 100 x 6 x 1 | 2000 | 1460 | 1668 | 1855 |
| 100 x 8 x 1 | 2000 | 1660 | 1897 | 2110 |
| 100 x 10 x 1 | 2000 | 1833 | 2094 | 2329 |
| 100 x 12 x 1 | 2000 | 1993 | 2277 | 2531 |
