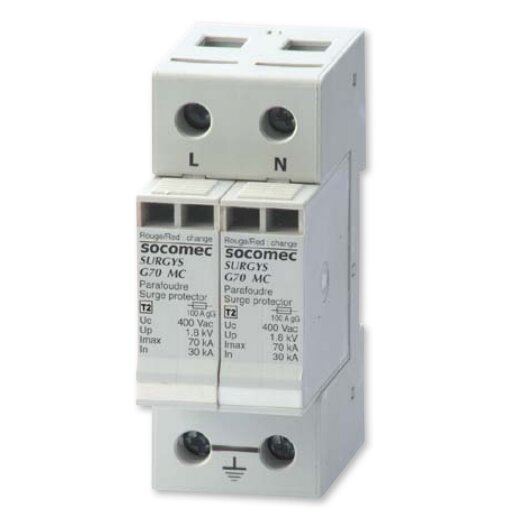

Socomec SURGYS G70

Настройка и инструкция

Открыть брошюру Socomec SURGYS G70

Описание

Socomec SURGYS G70 обеспечит высокий уровень защиты однофазных и трехфазных сетей.

Устройство защитит от перенапряжения разных видов - индуцированного атмосферного, технологического, или вызванного молниями. Прибор спроектирован специально для защиты выключателя нагрузки и вашего промышленного оборудования.

Socomec SURGYS G70 обеспечивает высокий уровень защиты однофазных и трехфазных сетей, включая системы 230/400 В AC с нейтральными системами TT, TN и IT. Это компактное моноблочное решение, спроектированное для защиты от различных видов перенапряжений, таких как атмосферные, технологические и вызванные молниями, особенно в условиях повышенного риска ударов молнии. Номинальное напряжение составляет 400 В AC, с максимальным напряжением 400 В AC и временным перенапряжением при промышленной частоте 400 В AC. Устройство обладает уровнем защиты 1,8 кВ, максимальным током разряда 70 кА (1 импульс 8/20 мкс) и номинальным током разряда 30 кА (15 импульсов 8/20 мкс), обеспечивая надежную защиту выключателей нагрузки и промышленного оборудования. Режим защиты — обычный, с остаточным напряжением менее 1 мА, временем срабатывания менее 25 нс и отсутствием остаточного тока, что гарантирует быструю и эффективную реакцию на перегрузки.

Socomec SURGYS G70 характеризуется высокой устойчивостью и удобством эксплуатации благодаря габаритам, варьирующимся в зависимости от конфигурации: 36 x 90 x 67 мм для двухполюсной версии, 54 x 90 x 67 мм для трехполюсной и 72 x 90 x 67 мм для четырехполюсной. Корпус изготовлен из поликарбоната UL94-VO, с классом защиты IP20 для корпуса и клеммного блока, что обеспечивает безопасность в условиях стандартной эксплуатации. Поперечное сечение соединения с сетью и землей составляет 4–25 мм², а номинальный условный ток короткого замыкания — 25 кА, с рекомендуемым разъединителем в виде предохранителей gG 100 А. Устройство оснащено механическим индикатором разъединения (2 шт.), дистанционным сигнальным контактом типа инвертор с возможностью отключения 0,5 А (AC) / 2 А (DC) при номинальных напряжениях 250 В AC или 30 В DC, подключенным через винтовой блок с максимальным сечением 1,5 мм², что упрощает интеграцию и мониторинг.

Устройство работает в широком диапазоне температур от -40°C до +85°C как для эксплуатации, так и для хранения, обеспечивая надежность в различных климатических условиях. Socomec SURGYS G70 прост в установке благодаря компактному дизайну и легко обслуживается благодаря возможности быстрой замены модулей по истечении срока службы, что подтверждается дистанционным сигнальным контактом для уведомления о критических состояниях. Сочетающее в себе компактность, высокую производительность и надежность, устройство идеально подходит для защиты критически важных промышленных систем от импульсных перенапряжений, вызванных молниями и технологическими факторами.

---

Главные преимущества устройства

• Дистанционная сигнализация

Подключаемый контакт дистанционной сигнализации может передавать сигнал прямо в диспетчерскую.

• Моноблок с втычным модулем

SURGYS G70 полностью готов к установке. Основание устройства представляет из себя моноблок. Оно оснащено сменными модулями, предназначенными для втыкания. После истечения срока службы, данные модули просто могут быть сменены без отсоединения основания.

• Индикатор окончания срока службы

Внутренние компоненты прибора дополнительно оснащены датчиком окончания срока службы.

---

Применение

SURGYS G70 применяется:

• на распределительных панелях на удаленных участках;
• на главных распределительных щитах (в т.ч. – безопасного исполнения, и щитах высокомощных инверторов);

Обеспечивает безопасность электротехнического оборудования: моторы, коммутационные модули, аппараты контроля и управления.

---

Корпус и габариты

Тип	моноблок
2-пол. размеры Ш x В x Г	36 x 90 x 67 мм
3-пол. размеры Ш x В x Г	54 x 90 x 67 мм
4-пол. размеры Ш x В x Г	72 x 90 x 67 мм
Степень защиты корпуса	IP20
Степень защиты клеммного блока	IP20
Материал корпуса	поликарбонат UL94-VO
Поперечное сечение соединения с сетью	4…25 мм²
Поперечное сечение соединения с землей	4…25 мм2

---

Технические характеристики

Сеть
Тип сети	230 / 400 В АС
Нейтральная система	TT-TN-IT
Номинальное напряжение Un	400 В AC
Максимальное напряжение Uc	400 В AC
Временное перенапряжение при промышленной частоте UT	400 В AC
Характеристики защиты
Уровень защиты Up	1,8 кВ
Максимальный ток разряда (1 импульс 8/20 мкс) Imax	70 кА
Номинальный ток разряда (15 импульсов 8/20 мкс) In	30 кА
Режим защиты	обычный
Дополнительные характеристики
Остаточное напряжение Ic	< 1 мA
Время срабатывания tr	< 25 нс
Остаточный ток If	нет
Номинальный условный ток короткого замыкания Icc	25 кА
Рекомендованное разъединение	предохранители gG 100 A
Тип индикатора разъединения	механический
Количество индикаторов разъединения	2
Дистанционный сигнальный контакт
Тип контакта	инвертор
Способность отключения AC	0,5 A
Способность отключения DC	2 A
Номинальное напряжение AC	250 В AC
Номинальное напряжение DC	30 В DC
Установившийся ток	2 A
Тип подсоединения	через винтовой блок
Макс. поперечное сечение клеммного соединения	1,5 мм2
Условия работы
Рабочая температура	-40 … +85 °C
Температура хранения	-40 … +85 °C
Корпус
Тип	моноблок
2-пол. размеры Ш x В x Г	36 x 90 x 67 мм
3-пол. размеры Ш x В x Г	54 x 90 x 67 мм
4-пол. размеры Ш x В x Г	72 x 90 x 67 мм
Степень защиты корпуса	IP20
Степень защиты клеммного блока	IP20
Материал корпуса	поликарбонат UL94-VO
Поперечное сечение соединения с сетью	4…25 мм²
Поперечное сечение соединения с землей	4 … 25 мм2
