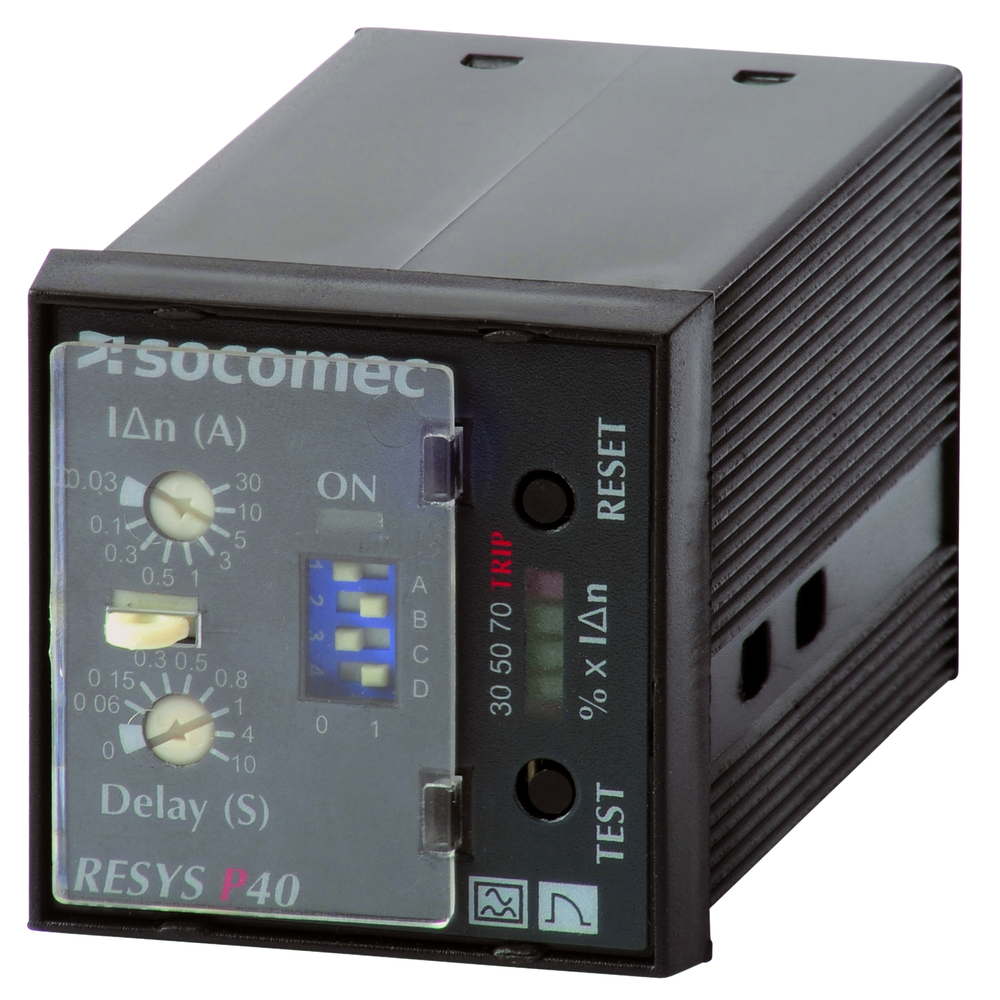

Socomec RESYS P40
- актуального курса валют ЦБ РФ
- требуемых сроков и способов поставки
Вся электротехническая продукция компании Socomec (включая многофункциональные счетчики, устройства АВР, рубильники, выключатели и т.д.), приобретенная в «Юниджет», доставляется по всей территории России, по договоренности – в страны СНГ.
| Артикул | Наименование | Цена |
|---|---|---|
| 49423602 | RESYS P40 US=12-125VDC Реле тока утечки | 53 179 руб. |
| 49423711 | RESYS P40 US=115 VAC Реле тока утечки | 51 080 руб. |
| 49423723 | RESYS P40 US=230VAC Реле тока утечки | 51 080 руб. |
Стоимость может быть изменена без предварительного уведомления. Информация об оферте.
Настройка и инструкция
Открыть брошюру Socomec RESYS P40Компания «Юниджет»:
- Осуществляет поставки энергетического оборудования ведущих производителей на территории Российской Федерации
- Реализует разработку индивидуальных инженерных проектов высокой степени сложности под нужды заказчиков
- Осуществляет пуско-наладочные работы (ПНР), ремонт и сервисное обслуживание электрооборудования
Для того, чтобы купить реле контроля тока и иное электрооборудование, а также получить консультацию о сроках поставки оборудования и проведения инженерных работ, свяжитесь с нами по телефонам: +7 (812) 247-06-60 и +7 (499) 702-07-60
Компания Юниджет является официальным поставщиком решений для коммутации, контроля и безопасности Socomec: АВР, рубильников, счетчиков, измерительных приборов, УЗИП, предохранителей – на территории России.
Описание
Устройство реле утечки на землю Resys P40 имеет дистанционное управление, используется для защиты от непрямого контакта и как ограничитель утечки тока. Имеет функцию звукового оповещения, которое можно использовать как сигнальное реле.
Основные качества Resys P40
- Два сигнальных реле, или 1 сигнальное реле или 1 предварительное реле (50 % к 100 I94n);
- Чувствительность регуляторов 30-3000 mA;
- Задержка от 0 до 10 секунд;
- Точность измерения TRMS;
- Возможность настройки безопасности пользователем;
- Непрерывное автоматическое тестирование подключения тороида реле;
- Пломбируемая крышка.
- Настройка активного или пассивного режима эксплуатации.
- Выбор типа мощности устройства.
Resys P40 имеет четкую систему отключения TRMS, которая регулирует повторное включение, а LED-индикатор отображает постоянное движение утечки тока. За счет удобного размера, реле (48 х 48 мм) можно использовать для монтажа на панель. Имеется кнопка контроля, которая защищена крышкой на лицевой стороне устройства. При разработке применена инновационная электронная система с электромагнитом.
Корпус и габариты
| Тип | панельный монтаж |
| Размеры Ш x В x Г | 48 x 48 x 107 |
| Степень защиты корпуса | IP40 |
| Степень защиты клеммного блока | IP20 |
| Поперечное сечение жесткого кабеля | 0,2…4 мм² |
| Поперечное сечение гибкого кабеля | 0,2…2,5 мм² |
| Вес | 190 г |
| Вырез | 45 x 45 мм |
Технические характеристики
| Вспомогательный источник питания Us | |
| Частота | 47…63 Гц |
| Рабочая зона AC | 0,8 … 1,05 Us |
| Рабочая зона DC | 0,8 … 1,05 Us |
| Потребление | 6 В·A (AC) / 5 Вт (DC) |
| Изоляция (согласно IEC 60664-1 стандарт) | |
| Номинальное напряжение изоляции | 250 В AC |
| Номинальное импульсное напряжение | 2,5 kВ (115 В AC) / 4 kВ (230/400 В AC) |
| Степень загрязнения | Класс 3 |
| Значения порога | |
| Установка IΔn | 0,03 - 0,1 - 0,3 - 0,5 - 1 - 3 - 5 - 10 - 30 A |
| Точность выключения | - 20 … - 10 % IΔn |
| Частота главной сети | 15…400 Гц |
| Установка времени задержки | 0 - 0,06 - 0,15 - 0,30 - 0,50 - 0,80 - 1 - 4 - 10 с |
| Реле выключения PRE-ALARM | 50 % IΔn |
| Гистерезис реле PRE-ALARM | 20 % IΔn |
| Сигнализация | |
| Режим конфигурации сигнализации | хранение / автоматический сброс |
| Заводские установки сигнализации | хранение |
| Сброс | вручную нажатием кнопки / с использованием терминала |
| Выходные контакты | |
| Количество контактов | 2 |
| Тип контакта ALARM 1 | 250 В AC - 8 A - 2000 В·А |
| Тип контакта ALARM 2 или PRE-ALARM | 250 В AC - 6 A - 1500 В·A |
| Рабочий режим ALARM 1 | позитивный/негативный |
| Рабочий режим ALARM 2 или PRE-ALARM | позитивный |
| Заводские установки рабочего режима ALARM 1 | негативный |
| Заводские установки рабочего режима ALARM 2 | позитивный |
| Условия работы | |
| Рабочая температура | - 20 … + 55 °C |
| Температура хранения | - 30 … + 70 °C |
| Габариты | |
| Тип | панельный монтаж |
| Размеры Ш x В x Г | 48 x 48 x 107 |
| Степень защиты корпуса | IP40 |
| Степень защиты клеммного блока | IP20 |
| Поперечное сечение жесткого кабеля | 0,2…4 мм² |
| Поперечное сечение гибкого кабеля | 0,2…2,5 мм² |
| Вес | 190 г |
| Вырез | 45 x 45 мм |
