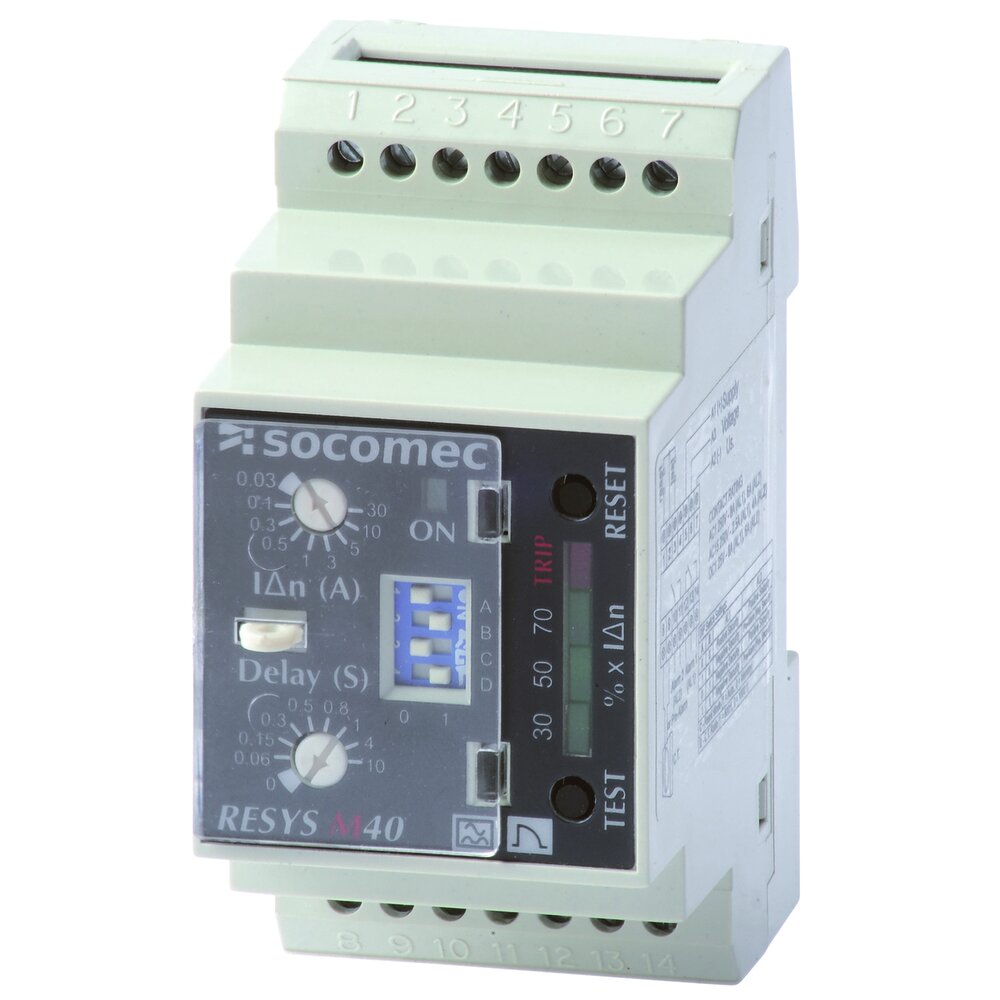

Socomec RESYS M40

Socomec RESYS M40
Дифференциальные реле защиты Resys P40 - реле контроля тока утечки, снабжено возможностью произвести дистанционное отключение. Подойдет для использования как сигнализирующее реле.
Цена: от 22 517 р., формируется исходя из:
  • актуального курса валют ЦБ РФ
  • требуемых сроков и способов поставки

Вся электротехническая продукция компании Socomec (включая многофункциональные счетчики, устройства АВР, рубильники, выключатели и т.д.), приобретенная в «Юниджет», доставляется по всей территории России, по договоренности – в страны СНГ.

Для запроса стоимости оборудования Вы также можете отправить Ваше коммерческое предложение по email: spb@uni-jet.com или позвонить нам по телефону: 8-800-707-98-45


АртикулНаименованиеЦена
49413602Реле тока утечки RESYS M40 US=12-125VDC24 123 р.
49413723Реле тока утечки RESYS M40 US=115/230VAC22 517 р.
49413740RESYS M40 US=400VAC Реле тока утечки22 517 р.

Стоимость может быть изменена без предварительного уведомления. Информация об оферте.

Настройка и инструкция

Открыть брошюру (PDF) Socomec RESYS M40
Мы занимаемся обслуживанием оборудования Socomec по всей России - установкой, наладкой и ремонтом. Подробнее

Компания «Юниджет»:

Для того, чтобы купить реле контроля тока и иное электрооборудование, а также получить консультацию о сроках поставки оборудования и проведения инженерных работ, свяжитесь с нами по телефонам: +7 (812) 247-06-60 и +7 (499) 702-07-60

Компания Юниджет является официальным поставщиком решений для коммутации, контроля и безопасности Socomec: АВР, рубильников, счетчиков, измерительных приборов, УЗИП, предохранителей – на территории России.

Описание

Реле утечки на землю RESYS M40 снабжено возможностью произвести дистанционное отключение. Имеет дополнительные возможности для:

  • защиты выключателя нагрузки от непрямого контакта;
  • ограничения утечки токов.

Подойдет для использования как сигнализирующее реле.


Основные достоинства

  • Оптимальная конфигурация
  • 2 реле имеют функцию конфигурации (сигнал, пред сигнал поступает в случае 50% IΔn);
  • диапазон настройки IΔn от 0,03 до 30 A;
  • задержка не больше 10 секунд;
  • пользователь самостоятельно конфигурирует режим на позитивный или негативный;
  • возможность выбора трансформатора по типу.

Высокоточное отключение TRMS

  • Модернизированная повышенная устойчивость в случае возникновения случайного переключения;
  • Моментальная индикация утечек тока;
  • Колебание утечки токов отображается в реальном времени на имеющемся LED-индикаторе;
  • Компактные размеры и современный дизайн модуля.
  • Устойчивость к электромеханическим воздействиям

Благодаря ширине 44 мм, защита выключателя нагрузки свободно устанавливается и подключается к сети в электротехническом отсеке. Кнопки реле закрываются прозрачной пластиковой крышкой для исключения случайного нажатия. Через нее хорошо видны показания дисплея.


Габариты и корпус

Тип

модульный

Количество модулей

2,5

Размеры Ш x В x Г

44 x 85 x 63,5

Степень защиты корпуса

IP40

Степень защиты клеммного блока

IP20

Поперечное сечение жесткого кабеля

0,2 … 4 мм2

Поперечное сечение гибкого кабеля

0,2 … 2,5 мм²

Вес

190 г


Технические характеристики

Вспомогательный источник питания Us

Частота

47…63 Гц

Рабочая зона AC

0,8 … 1,15 Us

Рабочая зона DC

0,8 … 1,05 Us

Макс. потребление

6 В·A (AC) / 5 Вт (DC)

Изоляция (согласно IEC 60664-1 стандарт)

Номинальное напряжение изоляции

250 В AC

Номинальное импульсное напряжение

2,5 kВ (115 В AC) / 4 kВ (230/400 В AC)

Степень загрязнения

Класс 3

Значения порога

Установка IΔn

0,03 - 0,1 - 0,3 - 0,5 - 1 - 3 - 5 - 10 - 30 A

Точность выключения

- 20 … - 10 % IΔn

Частота главной сети

15…400 Гц

Установка времени задержки

0 - 0,06 - 0,15 - 0,30 - 0,50 - 0,80 - 1 - 4 - 10 с

Реле выключения PRE-ALARM

50 % IΔn

Гистерезис реле PRE-ALARM

20 % IΔn

Сигнализация

Режим конфигурации сигнализации

хранение / автоматический сброс

Заводские установки сигнализации

хранение

Сброс

вручную нажатием кнопки /

с использованием терминала

Выходные контакты

Количество контактов

2

Тип контакта ALARM 1

250 В AC - 8 A - 2000 В·А

Тип контакта ALARM 2 или PRE-ALARM

250 В AC - 6 A - 1500 В·A

Рабочий режим ALARM 1

позитивный/негативный

Рабочий режим ALARM 2 или PRE-ALARM

позитивный

Заводские установки рабочего режима ALARM 1

негативный

Заводские установки рабочего режима ALARM 2

позитивный

Корпус

Тип

модульный

Количество модулей

2,5

Размеры Ш x В x Г

44 x 85 x 63,5

Степень защиты корпуса

IP40

Степень защиты клеммного блока

IP20

Поперечное сечение жесткого кабеля

0,2 … 4 мм2

Поперечное сечение гибкого кабеля

0,2 … 2,5 мм²

Вес

190 г
