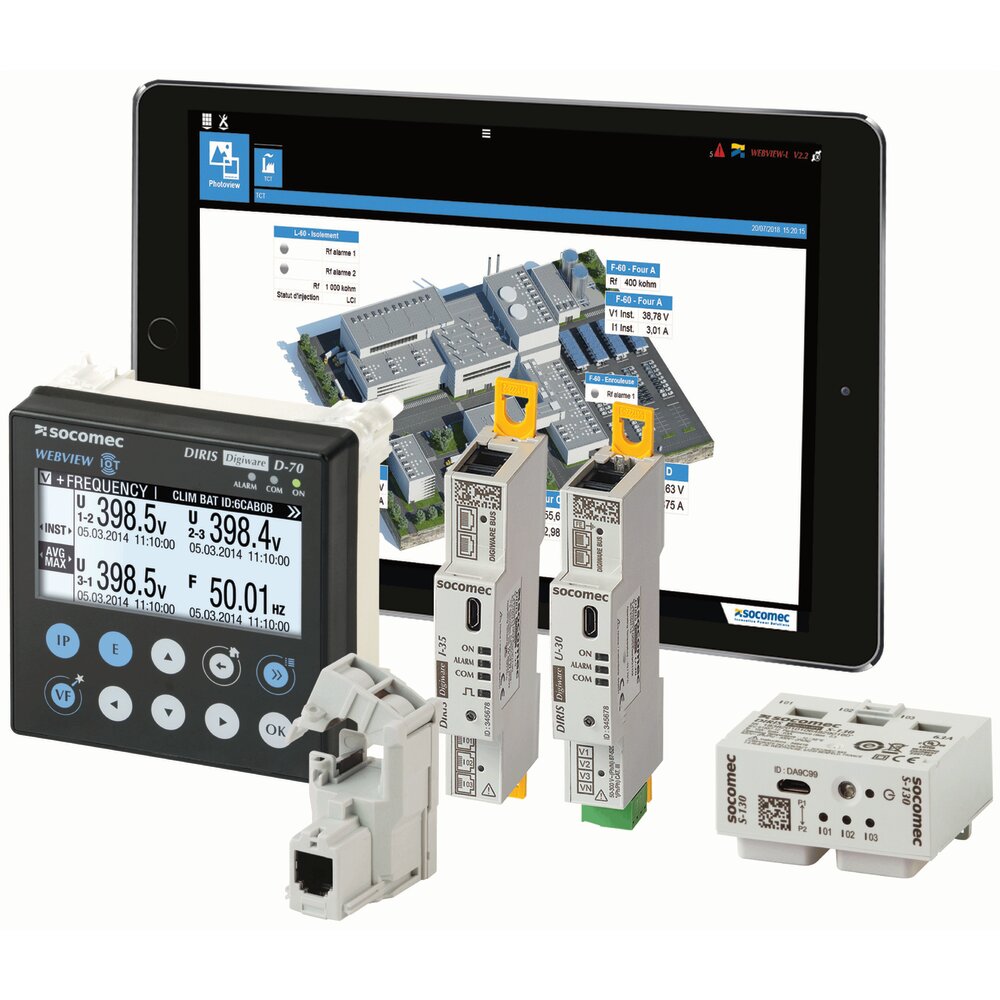

Socomec Diris Digiware D и C
- Графический экран высокого разрешения;
- Встроенный веб-сервер (DIRIS Digiware D-70);
- Несколько протоколов (Modbus, BACnet, SNMP);
- Питание 24 В пост. тока БСНН обеспечивает снижение опасного напряжения на дверях распределительных шкафов;
- Эргономичность и простота использования;
- Локальный доступ к данным через модули DIRIS Digiware;
- Подача питания к модулям DIRIS Digiware;
- Доступ к данным через Ethernet (D-50/D-70) или RS485 (D-40);
- Решение для центров обработки данных, промышленности, различных инфраструктур и учреждений
- актуального курса валют ЦБ РФ
- требуемых сроков и способов поставки
Вся электротехническая продукция компании Socomec (включая многофункциональные счетчики, устройства АВР, рубильники, выключатели и т.д.), приобретенная в «Юниджет», доставляется по всей территории России, по договоренности – в страны СНГ.
| Артикул | Наименование | Цена |
|---|---|---|
| 48290203 | 48290203 Модуль дисплей-контроллера D-70 DIRIS DIGIWARE | 185 915 р. |
| 48290204 | 48290204 Интерфейс DIRIS Digiware D-50 v2 | 47 489 р. |
Стоимость может быть изменена без предварительного уведомления. Информация об оферте.
Настройка и инструкция
Открыть брошюру (PDF) Socomec Diris Digiware D и CКомпания «Юниджет»:
- Осуществляет поставки энергетического оборудования ведущих производителей на территории Российской Федерации
- Реализует разработку индивидуальных инженерных проектов высокой степени сложности под нужды заказчиков
- Осуществляет пуско-наладочные работы (ПНР), ремонт и сервисное обслуживание электрооборудования
Для того, чтобы купить счетчики, анализаторы сети и иное электрооборудование, а также получить консультацию о сроках поставки оборудования и проведения инженерных работ, свяжитесь с нами по телефонам: +7 (812) 247-06-60 и +7 (499) 702-07-60
Компания Юниджет является официальным поставщиком решений для коммутации, контроля и безопасности Socomec: АВР, рубильников, счетчиков, измерительных приборов, УЗИП, предохранителей – на территории России.
Описание

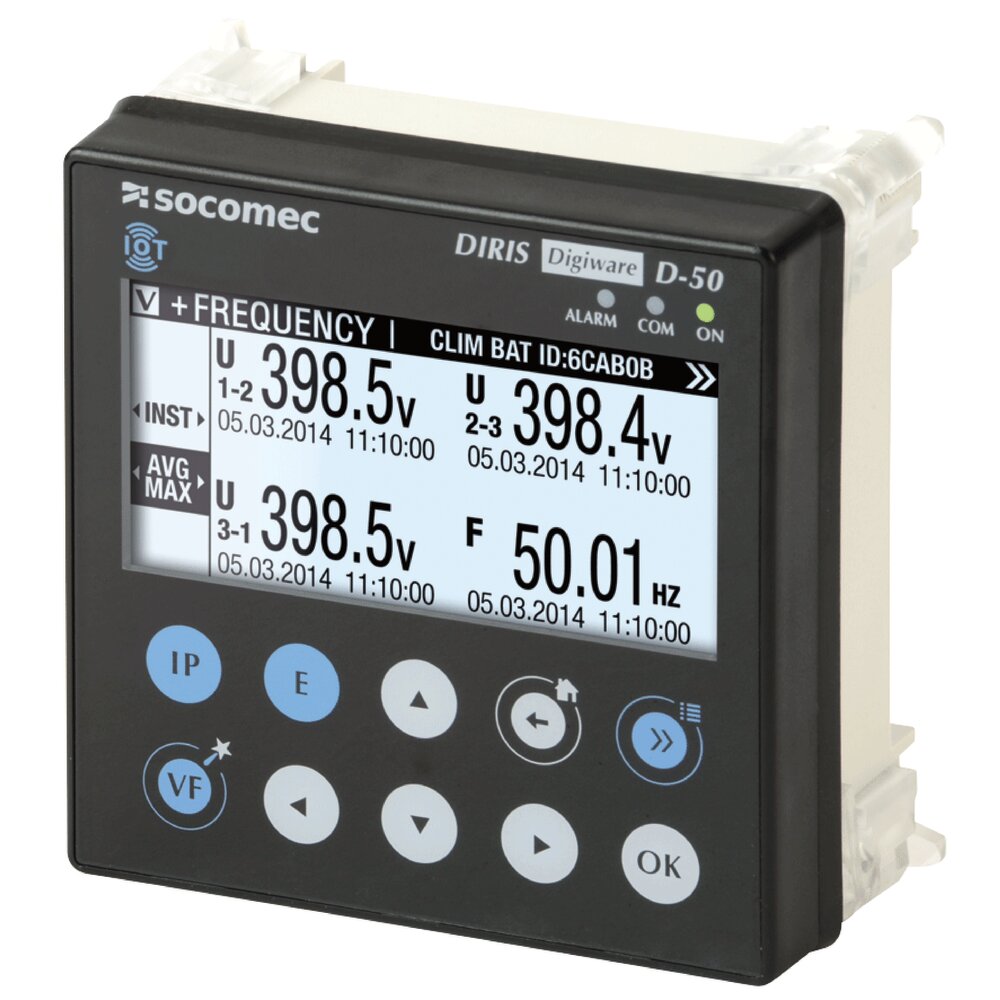

Дисплеи DIRIS Digiware D-50 и D-70 выполняют роль шлюза, обеспечивая централизацию данных измерений от устройств DIRIS Digiware, DIRIS A, DIRIS B и COUNTIS E и обеспечивая доступ к ним по протоколу Ethernet. С помощью дисплея DIRIS Digiware D-70 данные можно визуализировать на встроенном веб-сервере WEBVIEW-M, “Мониторинг энергопотребления”. Дисплеи DIRIS Digiware питаются от сети 24 В постоянного тока.
Интерфейсы DIRIS Digiware C-31 выполняют централизацию всех системных данных. Выход RS485 Modbus позволяет передавать всю эту информацию в ПО управления энергоэффективностью (коммуникационные шлюзы DIRIS G доступны для обмена данными через Ethernet - Modbus TCP). Интерфейсы DIRIS Digiware C-31 и повторители C-32 также питаются от сети 24 В постоянного тока.
Быстрый запуск Socomec DIRIS Digiware
Ключевые особенности
DIRIS Digiware D:- Эргономичность и простота использования с помощью 10 кнопок прямого доступа для измерительной информации, выбора выхода и конфигурации оборудования
- Централизованные точки измерения: выбор цепи и отображение данных
Для Diris Digiware С-31:
- Компактность — хранение всех измерительных данных на 1 модуле без локального дисплея
- Один источник питания 24 В (отсутствие опасного напряжения на модулях DIRIS Digiware для подключения без прерывания работы)
- Один канал RS485 для обмена данными
Модификации и аксессуары
| DIRIS Digiware | |
| D-40 | Многофункциональный дисплей дисплей, выход RS485 |
| D-50 | Многофункциональный дисплей дисплей, выход Ethernet |
| D-70 | Многофункциональный дисплей дисплей, выход Ethernet + встроенный веб-сервер |
| C-31 | Системный интерфейс - без дисплея, выход RS485 |
| C-32 | Повторитель |
| Источник питания | |
| P15 | Источник питания 100-240 В перем. тока/ 24 В пост. тока 15 Вт |
| P30 | Источник питания 100-240 В перем. тока/ 24 В пост. тока 20 Вт |
| Соединительные кабели Digiware | |
|
Кабели RJ45 для подключения к шине Digiware | Длина 0,06 м |
| Длина 0,10 м | |
| Длина 0,20 м | |
| Длина 0,50 м | |
| Длина 1 м | |
| Длина 2 м | |
| Длина 5 м | |
| Длина 10 м | |
| Катушка 50 м + 100 соединителей | |
| Концевая кабельная муфта для подключения к шине Digiware (поставляется с интерфейсами C и D) | |
| USB-кабель конфигурирования | |
| Однозонный дисплей | |
| DIRIS D-30 | Дисплей для DIRIS Digiware I-4x и DIRIS B |
| Аксессуары | Заказывать кратно |
| Гнездо предохранителя для защиты входов напряжения (тип RM) 1 полюс + нейтраль Предохранители gG 10x38 0,5 A | 4 |
| Предохранители gG 10x38 0,5 A | 10 |
Технические характеристики Socomec DIRIS Digiware
Потребительские характеристики оборудования
| Изделие | Подведенная мощность (Вт) | Потребляемая мощность (Вт) |
| Источник питания | ||
| P15 100-240 В перем. тока / 24 В пост. тока | 15 |
|
| P30 100-240 В перем. тока / 24 В пост. тока | 20 |
|
| Кабели | ||
| 50-метровый комплект |
| 1,5 |
| Системные интерфейсы | ||
| DIRIS Digiware D-40 |
| 2 |
| DIRIS Digiware D-50 / D-70 |
| 2,5 |
| DIRIS Digiware C-31 |
| 0,8 |
| Напряжение модуля | ||
| DIRIS Digiware U-xx |
| 0,72 |
| DIRIS Digiware U-3xdc |
| 0,6 |
| Модули измерения тока | ||
| DIRIS Digiware I-3x |
| 0,52 |
| DIRIS Digiware I-4x |
| 1,125 |
| DIRIS Digiware I-6x |
| 0,7 |
| DIRIS Digiware I-3xdc (+3 датчика постоянного тока) |
| 2 |
| DIRIS Digiware S-xx |
| 0,35 |
| Входные/выходные модули | ||
| DIRIS Digiware IO-10/IO-20 |
| 0,5 |
| Повторитель | ||
| DIRIS Digiware C-32 |
| 1,5 |
Электрические характеристики
| DIRIS Digiware C-31 | |||
| Входное напряжение | 24 В пост. тока ± 20% - не более 20 Вт | ||
| Подключение | Съемный винтовой клеммный блок, 2 положения, многожильный или одножильный кабель 0,2 - 2,5 мм² | ||
| Источник питания Р15 | Характеристики: 100-240 В пер. тока/24 В пост. тока - 0,63 A - 15 Вт Модульный формат - габаритные размеры (В х Д): 90 x 36 мм | ||
| Коммуникационные характеристики | |||
| Шина Digiware | |||
| Функция | Соединение модулей DIRIS Digiware | ||
| Тип кабеля | Специальный кабель Socomec с разъемами RJ45 | ||
| RS485 | |||
| Тип подключения | 2 - 3 полудуплексных провода | ||
| Протокол | Modbus RTU | ||
| Скорость передачи данных | От 1200 до 115200 бод | ||
| Функция | Настройка и чтение данных | ||
| Расположение | Одна точка на модуле DIRIS Digiware C | ||
| Характеристики конструкции | |||
| Тип корпуса | Модуль и основание, монтаж на DIN-рейке | ||
| Степень защиты корпуса | IP20 / IK06 | ||
| Класс защиты передней панели | IP40 непосредственно в модульном блоке / IK06 | ||
| Экологические характеристики | |||
| Рабочая температура | От -10 до +70°C | ||
| Температура хранения | От -25 до +70°C | ||
| Рабочая влажность | 55°C / 97% относительной влажности | ||
| Допустимая высота установки над уровнем моря | < 2000 м | ||
Характеристики дисплея DIRIS Digiware D-40/D-50/D-70
| Механические характеристики | ||
| Тип экрана | Емкостный сенсорный дисплей, 10 клавиш | |
| Разрешение экрана | 350 x 160 пикселей | |
| Степень защиты передней панели | IP65 | |
| Связь | ||
|
Ethernet RJ45 10/100 Мб/с | Функция шлюза (D-50/D-70): Modbus TCP BACnet IP SNMP v1, v2, v3 | |
| RJ45 Digiware | Функция интерфейса управления и электропитания | |
|
RS485 2-3 провода | Функция протокола связи Modbus RTU
| |
| USB | Обновление и настройка через разъем микро- USB типа В | |
| Электрические характеристики | ||
| Источник питания | 24 В пост. тока +10% / -20% | |
| Потребление мощности | 2,5 ВА | |
| Срок службы батарей | 10 лет | |
| Экологические характеристики | ||
| Температура хранения | От -20 до +70°C | |
| Рабочая температура | От -10 до +55°C | |
| Влажность | 95% при 40°C | |
| Категория импульсных выдерживаемых напряжений, степень загрязнения |
КАТ III, 2 | |
| Порты | D-40 | D-50/D-70 |
| Входы | Digiware | Digiware RS485 |
| Выходы | RS485 | Ethernet |
