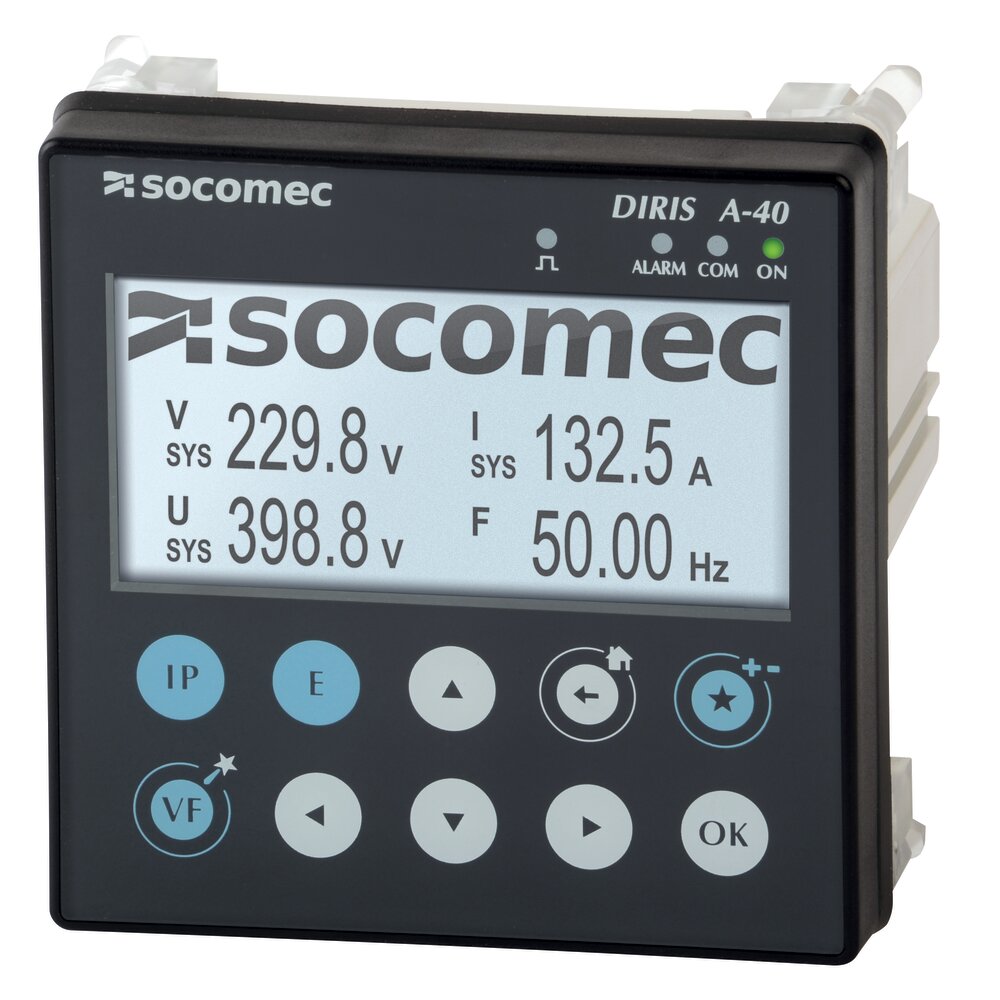

Socomec Diris A 40 (новинка)

Socomec Diris A 40 (новинка)
  • Промышленный счетчик и анализатор сетей;
  • Множество функциональных подключаемых модулей;
  • Измерение параметров тока, напряжения и частоты;
  • Измерение мощности и коэффициента мощности;
  • Измерение активной, реактивной и полной энергии;
  • Измерение температуры;
  • Анализ гармоники;
  • Кривые нагрузки;
  • Сигнализация от всех электрических величин;
  • Измерение импульсов;
  • Множество вариантов удаленного управления, журналирования
Запрос коммерческого предложения
Цена: от 65 048 руб., формируется исходя из:
  • актуального курса валют ЦБ РФ
  • требуемых сроков и способов поставки

Вся электротехническая продукция компании Socomec (включая многофункциональные счетчики, устройства АВР, рубильники, выключатели и т.д.), приобретенная в «Юниджет», доставляется по всей территории России, по договоренности – в страны СНГ.

Для запроса стоимости оборудования Вы также можете отправить Ваше коммерческое предложение по email: order@uni-jet.com или позвонить нам по телефону: 8-800-707-98-45


АртикулНаименованиеЦена
48250500DIRIS A40 Многофункциональный анализатор сети RS485 MODBUS 3IN 2OUT65 048 руб.
48250501DIRIS A40 Многофункциональный анализатор сети ETHERNET MODBUS 3IN 2OUT82 789 руб.
48250502DIRIS A40 Многофункциональный анализатор сети PROFIBUS 3ВХ 2ВЫХ87 125 руб.

Стоимость может быть изменена без предварительного уведомления. Информация об оферте.

Настройка и инструкция

Открыть брошюру Socomec Diris A 40 (новинка)
Мы занимаемся обслуживанием оборудования Socomec по всей России - установкой, наладкой и ремонтом. Подробнее

Компания «Юниджет»:

Для того, чтобы купить счетчики, анализаторы сети и иное электрооборудование, а также получить консультацию о сроках поставки оборудования и проведения инженерных работ, свяжитесь с нами по телефонам: +7 (812) 247-06-60 и +7 (499) 702-07-60

Компания Юниджет является официальным поставщиком решений для коммутации, контроля и безопасности Socomec: АВР, рубильников, счетчиков, измерительных приборов, УЗИП, предохранителей – на территории России.

Описание

Многофункциональный измерительный прибор Socomec Diris A-40 является обновленной моделью для мониторинга низковольтных электросетей предприятия. От своего предшественников, Socomec Diris A40 / 41, отличается существенно возросшим удобством управления, повышенной точностью измерений и новыми возможностями.

Ключевые особенности

Измерение нескольких параметров

  • Токи
    • мгновенный: I1, I2, I3, In, Isystem;
  • Напряжения и частота
    • мгновенные: V1, V2, V3, VN, Vsystem, U12, U23, U31,
      Usystem, f
  • Мощность
    • P1, P2, P3, ΣP, Q1, Q2, Q3, ΣQ, S1, S2, S3, ΣS
    • максимальная средняя: ΣP, ΣQ, ΣS;
  • Коэффициент мощности
    • PF1, PF2, PF3, ΣPF
  • Cos ϕ & tangent ϕ

Измерение

  • Активная энергия: +/- кВт·ч
  • Реактивная энергия: +/- квар·ч
  • Полная энергия: кВ·А·ч
  • Мульти-тарификация (до 8 штук)
  • Часы

Анализ качества

  • Дисбаланс напряжения
    • Vdir, Vinv, Vhom, Udir, Uinv, Unba, Vnba, Vnb, Unb
  • Текущий дисбаланс
    • Idir, Iinv, Ihom, Inba, Inb
  • Общее гармоническое искажение
    • Токи THDi1, THDi2, THDi3, THDiN, TDDI
    • Напряжение между фазой и нейтралью THDv1, THDv2, THDv3
    • межфазное напряжение THDu12, THDu23, THDu31
  • Индивидуальные гармоники до уровня 63
    • токи:  I1h, I2h, I3h, INh
    • напряжение фаза-нейтраль: V1h, V2h, V3h
    • напряжение фаза-фаза: U12h, U23h, U31h
  • Провалы напряжения, срезы и выбросы EN50160
  • Kfactor & Crest factor
  • События в соответствии с EN 50160
    • Провалы напряжения, перебои, скачки напряжения

Кривые нагрузки

  • Активная, реактивная и полная мощности
  • Токи, напряжения и частота

События

  • Сигнализация от всех электрических величин с отметкой времени событий.

Связь

  • Связь через шлюз RS485 по протоколу MODBUS
  • Ethernet MODBUS
  • PROFIBUS DPV1

Входы/выходы

  • 3 цифровых входа
    • Питание от DIRIS A-40 или от внешнего источника
    • Функции: логическое состояние, состояние автоматического выключателя, подсчет импульсов или синхронизация многофазного измерения
  • 2 логических выхода
    • Функции: команда, выход энергии импульса, включение нагрузки, сигнализация

Технические характеристики Socomec Diris A-40

Электрические характеристики

Альтернативное напряжение

110/400 В AC или 120/300 В DC - Cat III

Частота

50/60 Гц

Энергопотребление

5 Ва AC / 1,5 Ва DC (48250500)

8 Ва AC / 2,5 Ва DC (48250501 & 48250502)

Подключение

Съемная клеммная колодка, 2x2 позиции, сплошной кабель 0,5 - 2,5 мм² или многожильный кабель 0,25 - 1,5 мм² с наконечником

Измерительные характеристики

Измерение мощности и энергии

Активная энергия и активная мощность

Класс 0.5 с сенсорами TE, TF или iTR

Класс 1 с сенсорами TR

Точность измерения реактивной энергии

Класс 2 с сенсорами TE, TR или TF

Измерение коэффициента мощности

Точность

Класс 0.5 с сенсорами TE, TF или iTR

Класс 1 с сенсорами TR

Измерение напряжения

Прямое измерение межфазного напряжения

87…520 В AC

Прямое измерение между фазой и нейтралью

50…300 В AC

Диапазон частоты

45…65 Гц

Точность

Класс 0,02

Тип сети

1-ф./2-ф./2-ф + N/3-ф./3-ф + N

Первичная обмотка ТН

400 000 В AC

Вторичная обмотка ТН

60, 100, 110, 173, 190 В AC

Потребление на входе

≤ 0,1 В·А

Точность измерения напряжения

Класс 0,2

Измерение тока

Число входов

3

Связанные датчики тока

TE, TR, TF

Точность

Класс 0.5 с сенсорами TE, TF или iTR

Класс 1 с сенсорами TR

Подключение

Особый кабель Socomec (RJ12)

Входные характеристики

Число

3

Тип / Источник питания

Оптопара с внутренней (12 В постоянного тока ± 10%) или внешней (12-24 В постоянного тока ± 20%) поляризацией

Функция

Логическое состояние, состояние автоматического выключателя, топография синхронизации, измерение многофазных импульсов

Подключение

Съемный винтовой клеммный блок, 5 позиций, многожильный или сплошной кабель 0,14 - 1,5 мм²

Выходные характеристики

Число

2

Тип

Оптопара 30 Vd.c. макс 20 мА макс - SELV

Функция

Команда, импульсный выход энергии, сброс нагрузки, сигнализация

Подключение

Съемный винтовой клеммный блок, 4 позиции, многожильный или сплошной кабель 0,14 - 1,5 мм²

Коммуникационные характеристики

Порт

RS485

Тип подключения

2- или 3-проводной, полудуплексный

Протокол передачи данных

Modbus RTU

Скорость

1200…115 200 бод

USB

Конфигурация DIRIS A-40
