Проектирование систем бесперебойного питания для распределенных промышленных СКУД: архитектура, физика нагрузок и интеграция

В контексте промышленной безопасности система контроля и управления доступом (СКУД) перестает быть просто инструментом учета рабочего времени и превращается в критически важный элемент физической защиты периметра и технологических процессов. Отказ питания СКУД на металлургическом комбинате, нефтеперерабатывающем заводе или в логистическом терминале класса «А» несет риски, несопоставимые с проблемами офисного центра. Речь идет не о простое сотрудников у турникета, а о нарушении контуров безопасности, блокировке эвакуационных путей при аварии или, наоборот, неконтролируемом доступе в опасные зоны.

Инженерный подход к проектированию электропитания таких систем требует отказа от упрощенных схем «блок питания + аккумулятор» в пользу полноценных расчетов, учитывающих реактивные составляющие нагрузок, падение напряжения на длинных линиях и термодинамику химических источников тока. В данном материале мы разберем физику процессов, влияющих на надежность питания периметрального оборудования, и методики расчета, применяемые в сложных промышленных проектах.

Специфика нагрузок в промышленных СКУД: анализ потребления

Главная ошибка при выборе источников бесперебойного питания (ИБП) для СКУД — оценка системы по номинальной (паспортной) мощности потребления. Промышленная СКУД представляет собой гетерогенную нагрузку, где статические потребители соседствуют с динамическими индуктивными элементами.

Контроллеры, интерфейсные модули и считыватели (особенно работающие по протоколу OSDP) потребляют ток линейно. Их основной враг — пульсации напряжения и высокочастотные помехи, наводимые на линии питания силовым оборудованием предприятия. Однако исполнительные устройства — электромагнитные замки, соленоиды турникетов, приводы шлагбаумов и ворот — создают совершенно иную картину потребления.

Пусковые токи и индуктивная нагрузка

Электромеханические запирающие устройства являются индуктивной нагрузкой. В момент подачи напряжения на соленоид возникает переходный процесс. Пусковой ток (inrush current) может превышать номинальное потребление устройства в 5–10 раз. Например, мощный электромеханический замок с номиналом 1,2 А в момент срабатывания может кратковременно потребовать до 4–6 А.

Если источник питания не обладает достаточным запасом по перегрузочной способности или быстрой реакцией петли обратной связи, происходит кратковременная просадка напряжения (voltage dip). Для самого замка это не критично, но подключенный к той же шине питания контроллер СКУД может воспринять это как сбой питания и уйти в перезагрузку. Результат — «зависание» точки прохода или ложное срабатывание тревоги.

$$I_{\mathrm{peak}}=\frac{V_{\mathrm{source}}}{R_{\mathrm{dc\_coil}}}\times (1-e^{-\frac{t}{\tau }})$$

Более того, при снятии напряжения с индуктивной нагрузки возникает ЭДС самоиндукции — высоковольтный импульс обратной полярности, который может вывести из строя выходные каскады источника питания или чувствительную электронику контроллера. В промышленных решениях обязательно применение диодных сборок для гашения обратных токов (flyback diodes) непосредственно у исполнительного устройства, однако сам ИБП также должен иметь встроенную защиту от подобных выбросов.

Архитектура системы питания: Централизованная или Распределенная?

При проектировании крупных объектов с периметром в несколько километров выбор топологии питания становится экономическим и эксплуатационным фундаментом проекта. Существует два полярных подхода, каждый из которых имеет свои инженерные ограничения.

Централизованная архитектура

Предполагает размещение мощных ИБП в выделенных кроссовых или серверных помещениях, откуда питание разводится к точкам прохода. Главное преимущество — контролируемые климатические условия для аккумуляторных батарей (АКБ) и удобство обслуживания: инженеру не нужно обходить десятки шкафов, разбросанных по цехам, для проверки состояния батарей.

Однако на промышленных масштабах вступает в действие физика проводников. Передача низкого напряжения (12 В или 24 В) на большие расстояния сопряжена с существенными потерями. Чтобы обеспечить необходимые 12 В на замке, удаленном на 300 метров, при токе потребления 2 А, потребуется кабель огромного сечения, стоимость которого может превысить стоимость самого оборудования СКУД.

Распределенная архитектура

Установка локальных ИБП (в специализированных шкафах) непосредственно у групп точек прохода. Это решает проблему падения напряжения и повышает живучесть системы: выход из строя одного блока питания обесточивает только один локальный сегмент, а не все крыло здания. Основная сложность здесь — мониторинг. Без централизованной системы диспетчеризации (по протоколу SNMP или Modbus) эксплуатация распределенной сети из 50–100 ИБП превращается в хаос, так как выход из строя локальной батареи обнаруживается только в момент реального отключения электричества.

Расчет падения напряжения в кабельных линиях

Проблема падения напряжения (voltage drop) является ключевой для периметральных систем и крупных цехов. Согласно закону Ома, любой проводник обладает сопротивлением, которое преобразует часть передаваемой энергии в тепло. Для систем постоянного тока (DC) расчет падения напряжения производится по следующей формуле:

$$\mathrm{\Delta U}=\frac{2\times L\times I\times \rho }{S}$$

Где:
L — длина кабельной трассы (в метрах);
I — ток нагрузки (в Амперах);
ρ — удельное сопротивление меди (0,0175 Ом·мм²/м при 20°C);
S — площадь поперечного сечения проводника (в мм²).

Важный нюанс, который часто упускают проектировщики: большинство стандартов (включая ГОСТ Р 51241-2008 и международные нормы) допускают отклонение напряжения питания не более ±10-15%. Для устройства, рассчитанного на 12 В, нижний порог работоспособности составляет около 10,8 В. Если падение напряжения в линии составит 2 В, электромагнитный замок потеряет до 30% усилия удержания (так как сила электромагнита пропорциональна квадрату тока, а ток падает вместе с напряжением), что делает дверь уязвимой для силового взлома.

Решение проблемы длинных линий

Для минимизации потерь в промышленных проектах целесообразно переходить на напряжение системы 24 В или 48 В. При передаче той же мощности на напряжении 24 В ток снижается в два раза по сравнению с 12 В, а падение напряжения (в абсолютных величинах) — также в два раза. В процентном соотношении выигрыш еще значительнее.

Если оборудование требует строго 12 В, применяются специализированные ИБП с регулируемым выходным напряжением (до 14–15 В) для компенсации потерь в линии, либо используются DC-DC конвертеры непосредственно у нагрузки, преобразующие магистральные 24–48 В в необходимые 12 В.

Выбор АКБ и расчет времени резервирования

Второй критический аспект — корректный расчет емкости батарейного массива. Простая формула «Ток × Время» (I × t) работает только для малых токов разряда (режим C20, разряд в течение 20 часов). В системах безопасности, где требуется обеспечить работу мощных замков в течение, например, 2–4 часов, ток разряда значительно выше, и в действие вступает эффект Пёйкерта (Peukert's law).

Эффект Пёйкерта описывает зависимость доступной емкости аккумулятора от скорости его разряда. Чем выше ток, тем меньше эффективная емкость. Для свинцово-кислотных АКБ это снижение нелинейно и существенно.

$$t=H\times {\left(\frac{C}{I\times H}\right)}^k$$

Где:
t — реальное время работы;
H — номинальное время разряда (обычно 20 часов);
C — номинальная емкость АКБ (А·ч);
I — реальный ток разряда;
k — коэффициент Пёйкерта (для качественных AGM батарей составляет 1.15–1.25).

При расчетах для промышленных объектов также необходимо вводить коэффициент запаса на старение батареи (обычно 1.25) и температурный коэффициент. Емкость свинцово-кислотной батареи нормируется при +20°C. При падении температуры до 0°C (неотапливаемый склад) эффективная емкость может снизиться до 80% от номинала, а при -20°C — до 50% и ниже.

Температурная компенсация заряда

В промышленных условиях стабильность температуры — редкость. Электрохимические процессы внутри АКБ сильно зависят от температуры окружающей среды. Если ИБП подает фиксированное напряжение буферного заряда (float voltage), это приведет к быстрой деградации батарей.

• При высокой температуре: Химические реакции ускоряются. Если не снизить напряжение заряда, происходит «выкипание» электролита, терморазгон и вздутие батареи.
• При низкой температуре: Внутреннее сопротивление растет. Если не повысить напряжение заряда, батарея хронически недозаряжается, что приводит к сульфатации пластин.

Профессиональные ИБП для СКУД оснащаются выносными термодатчиками, которые крепятся непосредственно к корпусу АКБ. Система автоматически корректирует зарядное напряжение (обычно в диапазоне -3 мВ/°C на ячейку), продлевая срок службы батарей в 1.5–2 раза.

Аппаратная разблокировка и интеграция с пожарной автоматикой (FAI)

Согласно требованиям нормативных документов (включая СП 484.1311500 и международные стандарты NFPA), системы контроля доступа на путях эвакуации должны обеспечивать беспрепятственный выход людей при пожаре. Это накладывает жесткие требования на топологию подключения замков.

Реализация разблокировки дверей исключительно программным методом (команда от сервера СКУД к контроллерам) считается ненадежной: сервер может зависнуть, сеть может быть повреждена огнем. Единственный допустимый метод — аппаратный разрыв цепи питания запирающих устройств.

Принцип приоритетного аппаратного разрыва

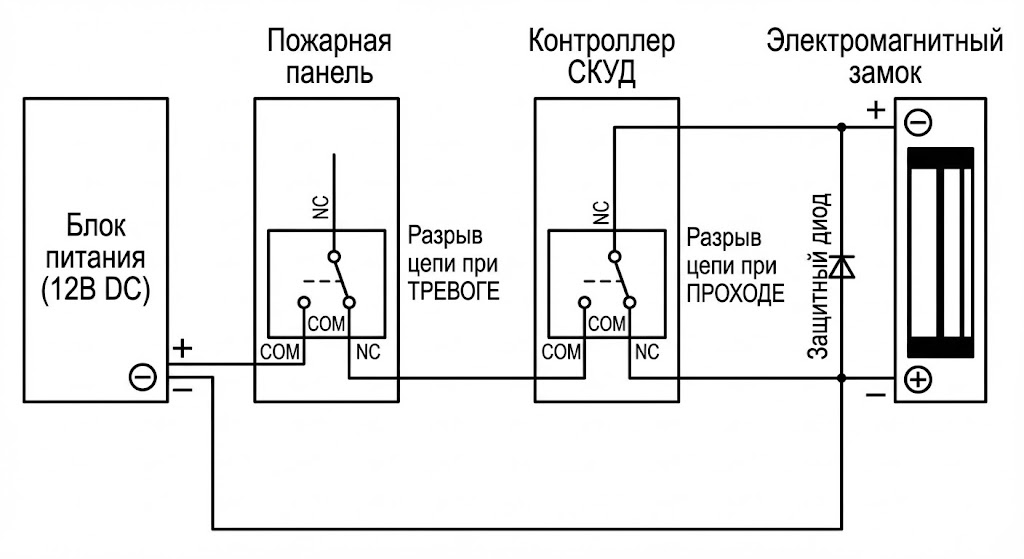

Классическая и наиболее надежная инженерная схема подразумевает физическое обесточивание замка, которое выполняется аппаратно, без участия процессора контроллера СКУД. Это реализуется через последовательное включение управляющих реле (см. схему ниже).

Цепь питания замка (+12В) проходит транзитом сначала через нормально-замкнутые (NC) контакты реле пожарной сигнализации, затем через реле контроллера СКУД, и только потом попадает на электромагнит. Такая топология реализует логическое «И»: замок закрыт только тогда, когда И пожарная система в норме, И контроллер не дает команду на проход. Если срабатывает пожарная тревога, цепь разрывается в начале линии, и дверь открывается мгновенно, независимо от того, работает ли контроллер СКУД.

Специализированные ИБП с функцией FAI

В современных системах описанный выше принцип часто интегрируется непосредственно в источник питания. Специализированные ИБП оснащаются входом "Fire Alarm Interface" (FAI). Это управляющий вход (сухой контакт или потенциальный), который подключается к приемно-контрольному прибору пожарной сигнализации.

При активации сигнала тревоги ИБП принудительно обесточивает выходные каналы питания замков на уровне собственной схемотехники. Это упрощает монтаж (не нужно собирать сложную схему из реле навесным монтажом) и повышает надежность. В сложных распределенных системах используется каскадирование FAI сигнала: главный ИБП принимает сигнал от пожарной панели и транслирует его на подчиненные модули расширения, обеспечивая синхронную разблокировку целых зон или этажей.

Гальваническая развязка и ЭМС

Промышленная среда насыщена электромагнитными помехами. Работа мощных электродвигателей, частотных преобразователей, сварочного оборудования создает высокочастотные наводки и блуждающие токи в цепях заземления. Если "минус" питания СКУД глухо заземлен в нескольких точках (например, через крепление считывателя на металлическую конструкцию здания), возникают токовые петли (ground loops).

Токи, протекающие по экранам сигнальных кабелей или минусовым проводам питания, могут достигать значений, достаточных для выгорания интерфейсов RS-485 или портов контроллера. Для защиты оборудования применяются:

• ИБП с гальванической развязкой: Трансформаторная развязка входа и выхода, а также изолированные DC-DC преобразователи для питания чувствительных узлов.
• Многоканальные выходы с индивидуальной защитой: Вместо одной общей шины питания используется блок с 4, 8 или 16 независимыми каналами. Каждый канал защищен самовосстанавливающимся предохранителем (PTC). При коротком замыкании на линии одного замка, остальные двери остаются под напряжением и функционируют штатно.

Мониторинг и предиктивная диагностика

В эпоху Индустрии 4.0 «глухие» источники питания становятся недопустимым элементом инфраструктуры. Эксплуатирующая служба должна получать информацию о состоянии питания в реальном времени. Базовый набор сигналов (сухие контакты "AC Fail", "Battery Low") уже недостаточен для критических объектов.

Современные промышленные системы требуют интеграции по цифровым протоколам (SNMP, Modbus TCP/RTU). Это позволяет передавать в SCADA-систему или программное обеспечение верхнего уровня следующие параметры:

1. Текущее напряжение и ток нагрузки (позволяет выявить заклинивший замок или деградацию потребления).
2. Температуру внутри шкафа и на клеммах АКБ.
3. Результаты автоматического теста батарей (Battery Test).

Тестирование АКБ — ключевая функция интеллектуальных ИБП. Система периодически (по расписанию) кратковременно снижает выходное напряжение выпрямителя, заставляя нагрузку питаться от батарей, и измеряет просадку напряжения. Это позволяет вычислить внутреннее сопротивление аккумулятора и спрогнозировать его выход из строя задолго до того, как произойдет реальная авария. Такой подход переводит обслуживание из реактивного (ремонт после поломки) в предиктивное (замена компонента перед отказом).

Заключение

Проектирование электропитания для промышленных СКУД — это задача, требующая глубокого понимания электротехники, нормативов пожарной безопасности и особенностей работы слаботочных систем в агрессивной среде. Надежность системы определяется не брендом контроллера, а качеством электропитания, подведенного к нему. Использование специализированных ИБП с функцией термокомпенсации, аппаратным пожарным интерфейсом и возможностью мониторинга, в сочетании с грамотным расчетом кабельных сетей, является единственным способом гарантировать работоспособность комплекса безопасности в критических ситуациях. Экономия на расчетах сечения кабеля или отказ от учета пусковых токов на этапе проектирования неизбежно приводят к кратному увеличению эксплуатационных расходов и рискам для безопасности объекта.
