ИБП для лабораторного оборудования - выбор защиты для хроматографов и масс-спектрометров

Лабораторное оборудование относится к наиболее требовательным категориям нагрузки с точки зрения качества электропитания. В отличие от серверной инфраструктуры или промышленных систем автоматизации, аналитические приборы чувствительны не только к полному отключению питания, но и к кратковременным искажениям параметров сети, которые остаются незамеченными для большинства других потребителей. Компания «Юниджет» имеет многолетний опыт внедрения систем бесперебойного питания для лабораторного и промышленного оборудования на предприятиях России и стран СНГ.

Обратите внимание: приведённые в статье расчёты, технические параметры и рекомендации носят справочный характер. Каждый лабораторный комплекс обладает уникальными характеристиками энергопотребления, а электросеть здания — индивидуальными особенностями. Корректный выбор системы бесперебойного питания требует профессионального предпроектного обследования с применением специализированного измерительного оборудования. Инженеры компании «Юниджет» готовы провести комплексный анализ вашего объекта и предложить оптимальное техническое решение.

Специфика лабораторных нагрузок: почему стандартные подходы не работают

Принципиальное отличие лабораторного оборудования от IT-инфраструктуры заключается в характере последствий сбоя электропитания. Сервер после кратковременного отключения перезагружается, и потери ограничиваются несохранёнными данными. Лабораторный прибор, выполняющий многочасовой аналитический цикл, при сбое питания теряет не только результаты измерений, но и сам исследуемый образец вместе с затраченными реагентами.

Рассмотрим типичный сценарий. Высокоэффективный жидкостный хроматограф выполняет градиентное разделение сложной смеси. Длительность анализа составляет 45 минут, стоимость хроматографической колонки сопоставима со стоимостью небольшого ИБП, а исследуемый образец может быть единственным экземпляром биологического материала. Провал напряжения длительностью 50 миллисекунд вызывает сброс контроллера насоса — градиент нарушается, колонка требует промывки и рекондиционирования, образец потерян. При этом формально электропитание не прерывалось.

Масс-спектрометры представляют ещё более критичный случай. Турбомолекулярные насосы, обеспечивающие высокий вакуум в анализаторе, работают на частоте вращения 20 000–90 000 оборотов в минуту. Внезапное отключение питания при отсутствии корректной процедуры останова приводит к прорыву атмосферы в вакуумную камеру. Лопатки ротора, вращающиеся с околозвуковой скоростью, испытывают резкое аэродинамическое торможение, что может привести к разрушению подшипников или самих лопаток. Стоимость ремонта турбомолекулярного насоса составляет значительную часть стоимости всего прибора.

Спектрометры с индуктивно-связанной плазмой (ИСП-ОЭС, ИСП-МС) требуют стабильного горения плазмы при температуре около 10 000 К. Любые флуктуации питающего напряжения отражаются на стабильности плазмы и, соответственно, на воспроизводимости результатов. Для достижения заявленных метрологических характеристик производители этих приборов жёстко регламентируют параметры питающей сети.

Физика сетевых возмущений в лабораторных зданиях

Качество электропитания в лабораторных комплексах определяется совокупностью внешних и внутренних факторов. Понимание природы сетевых возмущений необходимо для выбора адекватных средств защиты.

Внешние воздействия на питающую сеть

Провалы напряжения (voltage sags) — кратковременные снижения напряжения на 10–90% от номинального значения длительностью от полупериода сетевой частоты до нескольких секунд. Основные причины: коммутации в распределительной сети, пуск мощных двигателей на соседних объектах, короткие замыкания с последующим автоматическим повторным включением. По статистике энергосистем, провалы напряжения составляют до 80% всех сетевых возмущений.

Импульсные перенапряжения (surges) — кратковременные выбросы напряжения, превышающие номинальное значение в 2–10 раз при длительности от микросекунд до миллисекунд. Источники: грозовые разряды, коммутация индуктивных нагрузок, срабатывание защитной автоматики. Энергия импульса способна повредить чувствительные электронные компоненты детекторов и систем управления.

Отклонения частоты сети в нормальных условиях не превышают ±0,2 Гц от номинальных 50 Гц. Однако при аварийных ситуациях в энергосистеме возможны отклонения до ±1 Гц и более, что критично для оборудования с синхронными двигателями и фазочувствительными детекторами.

Внутренние источники помех

Лабораторные здания характеризуются высокой концентрацией разнородного электрооборудования на ограниченной площади. Типичные «соседи по розетке» для аналитических приборов:

• Центрифуги с двигателями мощностью 1–3 кВт, создающие пусковые токи в 5–7 раз выше номинальных
• Компрессоры холодильного оборудования (морозильники –80°C, криостаты), работающие в циклическом режиме
• Вакуумные насосы различных типов с характерными пусковыми характеристиками
• Сушильные шкафы и муфельные печи с ТЭНами, управляемыми тиристорными регуляторами

Совместная работа этого оборудования создаёт сложную электромагнитную обстановку. Пусковые токи центрифуг вызывают провалы напряжения в локальной сети, тиристорные регуляторы генерируют высшие гармоники, а коммутация индуктивных нагрузок порождает импульсные помехи.

Гармонические искажения тока и напряжения — одна из ключевых проблем современных лабораторий. Нелинейные нагрузки (импульсные источники питания, частотные преобразователи, тиристорные регуляторы) потребляют несинусоидальный ток, что приводит к искажению формы напряжения в сети. Коэффициент гармонических искажений напряжения (THDu) в лабораторных зданиях нередко достигает 8–12% при норме не более 5% по ГОСТ 32144-2013.

Влияние гармоник на измерительное оборудование проявляется в повышении уровня шумов базовой линии спектра, ухудшении соотношения сигнал/шум детекторов, нестабильности показаний при длительных измерениях. Спектральные анализаторы и масс-спектрометры особенно чувствительны к гармоникам частот, кратных 50 Гц.

Потери напряжения в кабельных линиях становятся существенным фактором в крупных научных центрах и институтах. При большой протяжённости распределительной сети и значительных токах нагрузки напряжение на зажимах оборудования может составлять 200–210 В вместо номинальных 220–230 В. Это выходит за пределы допустимого диапазона для многих аналитических приборов.

Требования конкретных типов лабораторного оборудования

Разнообразие аналитического оборудования определяет широкий спектр требований к системам электропитания. Рассмотрим основные категории приборов с точки зрения энергопотребления и чувствительности к качеству питания.

Хроматографические системы

Высокоэффективная жидкостная хроматография (ВЭЖХ) и её развитие — ультравысокоэффективная жидкостная хроматография (УВЭЖХ) — базируются на прецизионных насосах высокого давления. Рабочее давление в системах УВЭЖХ достигает 1000–1500 бар, что требует применения специальных насосов с минимальной пульсацией потока. Любое нарушение электропитания приводит к сбросу давления и нарушению хроматографического процесса.

Типичное энергопотребление системы ВЭЖХ составляет 1–3 кВА в зависимости от комплектации (количество детекторов, наличие термостата колонок, автосамплера с охлаждением). Критичные параметры питания: стабильность напряжения ±10%, форма синусоиды с THD не более 5%, отсутствие микроперерывов питания.

Газовая хроматография (ГХ) предъявляет специфические требования к стабильности температуры термостата колонок. Нагреватели термостата работают по принципу импульсной модуляции мощности с привязкой к моментам перехода напряжения через ноль. Искажение формы синусоиды нарушает работу системы терморегулирования, что проявляется в дрейфе базовой линии детектора и ухудшении воспроизводимости времён удерживания.

Энергопотребление газового хроматографа составляет 2–4 кВА с учётом термостата и детекторов. Пламенно-ионизационный детектор (ПИД) относительно нечувствителен к качеству питания, тогда как электронно-захватный детектор (ЭЗД) требует высокой стабильности питающего напряжения.

Масс-спектрометрические системы

Тандемные системы ЖХ-МС и ГХ-МС объединяют требования хроматографа и масс-анализатора. Последний представляет собой сложную вакуумную систему с электронной оптикой, чувствительной к любым возмущениям.

Турбомолекулярные насосы — наиболее критичный элемент с точки зрения электропитания. Ротор насоса с частотой вращения 20 000–90 000 об/мин обладает значительной кинетической энергией. При внезапном отключении питания необходимо обеспечить контролируемое торможение с одновременным поддержанием форвакуума. Современные турбомолекулярные насосы оснащены встроенными контроллерами, способными обеспечить безопасный останов при наличии резервного питания в течение 3–5 минут.

Квадрупольные и ионно-ловушечные анализаторы требуют высокостабильного питания радиочастотных генераторов. Флуктуации напряжения питания отражаются на амплитуде и частоте ВЧ-поля, что приводит к сдвигу масс-шкалы и ухудшению разрешения.

Энергопотребление масс-спектрометров составляет 4–10 кВА в зависимости от типа анализатора и комплектации вакуумной системы. Время-пролётные анализаторы (TOF) с ортогональным вводом ионов потребляют до 8 кВА, приборы высокого разрешения на основе орбитальных ловушек — до 10 кВА.

Спектрометры с индуктивно-связанной плазмой

ИСП-ОЭС (оптико-эмиссионная спектрометрия) и ИСП-МС (масс-спектрометрия) используют аргоновую плазму в качестве источника возбуждения или ионизации. Высокочастотный генератор мощностью 1–2 кВт поддерживает плазму при температуре около 10 000 К.

Стабильность плазмы напрямую зависит от качества питающего напряжения. Производители оборудования (Agilent, Thermo Fisher, PerkinElmer) регламентируют допустимые отклонения напряжения в пределах ±5%, коэффициент гармонических искажений не более 3%, отсутствие провалов напряжения глубиной более 10%.

Суммарное энергопотребление системы ИСП-ОЭС составляет 6–10 кВА, системы ИСП-МС — 10–15 кВА с учётом вакуумной системы и системы охлаждения. Пусковой ток при розжиге плазмы превышает номинальный в 1,5–2 раза.

Термостатирующее и вспомогательное оборудование

Морозильные камеры сверхнизких температур (–80°C и ниже) оснащены компрессорами каскадных холодильных машин. Пусковые токи компрессоров в 5–7 раз превышают номинальные значения. Энергопотребление морозильника объёмом 500–700 л составляет 0,8–1,5 кВт в установившемся режиме, при пуске компрессора достигает 4–8 кВт.

Лабораторные центрифуги с ротором массой 5–15 кг при разгоне до 15 000–20 000 об/мин потребляют значительную мощность. Номинальное потребление составляет 1–3 кВт, пусковая мощность — 5–15 кВт. Время разгона до рабочих оборотов составляет 1–3 минуты, в течение которых ИБП должен обеспечивать повышенную мощность.

Топология ИБП: обоснование выбора онлайн-систем

Источники бесперебойного питания классифицируются по топологии на три основных типа: резервные (offline, standby), линейно-интерактивные (line-interactive) и с двойным преобразованием (online, double conversion). Для лабораторного оборудования применимы только ИБП с двойным преобразованием.

Почему резервные и линейно-интерактивные ИБП недопустимы

Резервные ИБП в нормальном режиме транслируют сетевое напряжение на выход без какой-либо обработки. При отклонении параметров сети за установленные пределы происходит переключение на питание от инвертора. Время переключения составляет 4–10 мс — это 0,2–0,5 периода сетевой частоты.

Для бытовой электроники и офисных компьютеров такое время переключения приемлемо — встроенные блоки питания с конденсаторами достаточной ёмкости сглаживают кратковременный перерыв. Лабораторное оборудование с прецизионными аналоговыми схемами, синхронными двигателями и чувствительными детекторами реагирует на такие перерывы сбросом контроллеров, потерей синхронизации и искажением результатов измерений.

Линейно-интерактивные ИБП дополнены автотрансформатором с переключаемыми отводами (AVR — Automatic Voltage Regulation), что позволяет корректировать выходное напряжение при отклонениях входного. Однако переключение отводов осуществляется электромеханическими реле, каждое срабатывание которых сопровождается микроперерывом питания и коммутационной помехой.

Для высокочувствительных детекторов (фотоумножители, электронные умножители масс-спектрометров) щелчки реле AVR проявляются в виде импульсных помех на выходном сигнале. При градуировке прибора или измерении следовых концентраций такие помехи неотличимы от полезного сигнала и искажают результаты анализа.

Принцип работы ИБП с двойным преобразованием

В ИБП с двойным преобразованием нагрузка постоянно питается от инвертора, формирующего синусоидальное напряжение из постоянного напряжения шины. Входное переменное напряжение преобразуется выпрямителем в постоянное, которое питает инвертор и заряжает аккумуляторные батареи.

Такая архитектура обеспечивает полную гальваническую развязку входа и выхода (при наличии трансформатора), формирование стабильного выходного напряжения независимо от параметров сети, подавление всех видов сетевых помех. Время переключения на батарейное питание составляет ноль — нагрузка продолжает получать питание от инвертора, изменяется только источник постоянного напряжения на входе инвертора.

Выходное напряжение ИБП с двойным преобразованием представляет собой синусоиду с коэффициентом гармонических искажений THD не более 2–3% при линейной нагрузке. Это существенно лучше, чем типичное качество сетевого напряжения в лабораторных зданиях.

Роль статического байпаса

Современные ИБП с двойным преобразованием оснащены статическим байпасом — тиристорным переключателем, способным мгновенно перевести нагрузку на питание непосредственно от сети. Байпас активируется при перегрузке инвертора, выходе его из строя или для пропуска пусковых токов нагрузки.

Для лабораторного оборудования с мощными пусковыми токами (центрифуги, компрессоры холодильников) байпас позволяет избежать перегрузки инвертора при пуске. Однако в момент работы байпаса защита от сетевых возмущений отсутствует, поэтому предпочтительнее выбирать ИБП с достаточным запасом мощности для работы с пусковыми токами в режиме двойного преобразования.

Гальваническая развязка и проблема «грязной земли»

Одна из наименее очевидных, но критически важных характеристик системы электропитания лаборатории — качество заземления и разность потенциалов между нейтралью и защитным заземлением.

Влияние напряжения нейтраль-земля на измерительное оборудование

В идеальной электроустановке потенциал нейтрали равен потенциалу защитного заземления. В реальных условиях по нейтральному проводнику протекает ток, создающий падение напряжения. Кроме того, через заземляющие проводники замыкаются токи утечки и высокочастотные помехи от различного оборудования.

В результате между нейтралью и защитным заземлением в точке подключения прибора возникает разность потенциалов, которая может составлять от десятых долей вольта до нескольких вольт. Это напряжение носит название «напряжение нейтраль-земля» (Neutral-to-Ground Voltage, N-G Voltage) или, в обиходе, «грязная земля».

Чувствительные аналитические приборы используют защитное заземление как опорную точку для измерительных схем. Напряжение N-G проявляется как синфазная помеха, накладывающаяся на полезный сигнал. Производители оборудования регламентируют допустимые значения: Agilent рекомендует не более 3 В для хроматографического оборудования, Thermo Fisher Scientific указывает не более 1 В для масс-спектрометров высокого разрешения, некоторые производители спектрометров требуют не более 0,5 В.

Проверить напряжение N-G можно обычным мультиметром, измерив переменное напряжение между контактами нейтрали и заземления в розетке. Значения выше 2–3 В свидетельствуют о проблемах с электроустановкой и необходимости применения специальных мер.

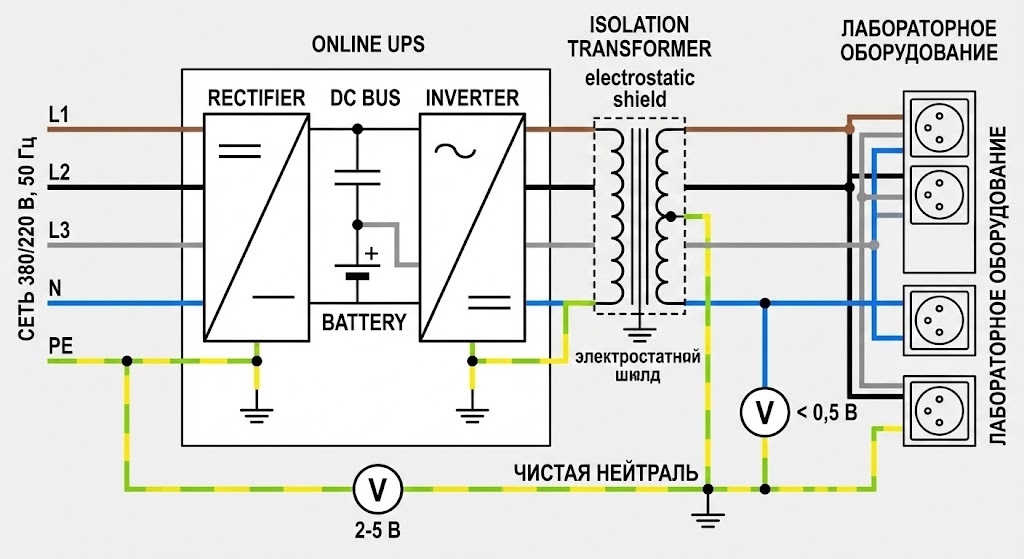

Изолирующий трансформатор как решение проблемы

Радикальное решение проблемы «грязной земли» — применение ИБП с изолирующим (разделительным) трансформатором на выходе. Трансформатор обеспечивает гальваническую развязку между первичной (сетевой) и вторичной (нагрузочной) сторонами. На вторичной стороне формируется «чистая» нейтраль путём заземления средней точки обмотки.

Трансформатор выполняет несколько функций:

• Создаёт изолированную систему питания с нулевым напряжением N-G в точке подключения нагрузки
• Подавляет синфазные помехи, проникающие из сети (затухание 60–80 дБ в диапазоне 0,15–30 МГц)
• Ограничивает скорость нарастания тока при импульсных нагрузках благодаря индуктивности обмоток
• Обеспечивает дополнительную защиту от перенапряжений

Следует учитывать, что не все ИБП с двойным преобразованием комплектуются выходным трансформатором. Многие современные модели имеют бестрансформаторную топологию, что снижает массу, габариты и потери, но не обеспечивает гальванической развязки. Для лабораторного оборудования рекомендуется выбирать ИБП с трансформатором или предусматривать установку отдельного изолирующего трансформатора.

Специалисты компании «Юниджет» при проектировании систем электропитания лабораторий обязательно учитывают требования к гальванической развязке. Промышленные ИБП серии ENTEL HPX и MPX могут комплектоваться выходными трансформаторами по требованию заказчика.

Методика расчёта мощности ИБП для лаборатории

Корректный расчёт необходимой мощности ИБП требует учёта нескольких факторов: номинального энергопотребления оборудования, пусковых токов, коэффициента мощности и запаса на развитие.

Сбор исходных данных

Первый этап — инвентаризация оборудования, которое будет подключено к ИБП. Для каждого прибора необходимо определить потребляемую мощность. Источники информации:

• Паспорт или руководство по эксплуатации прибора
• Табличка (шильдик) на задней панели
• Прямое измерение потребляемой мощности

Следует различать указанные на шильдике максимальную мощность (часто завышенную производителем для обеспечения запаса) и реальное потребление в рабочем режиме. Практика показывает, что паспортные значения превышают фактическое потребление на 20–30%, а иногда и больше.

Прямое измерение с помощью ваттметра (анализатора качества электроэнергии) даёт наиболее достоверные данные. При измерении важно зафиксировать потребление в различных режимах работы прибора: в режиме ожидания, при выполнении анализа, при максимальной нагрузке.

Для оборудования с реактивной нагрузкой (двигатели, трансформаторы) необходимо учитывать коэффициент мощности (Power Factor, PF или cos φ). Типичные значения:

• Электронное оборудование с импульсными блоками питания: PF = 0,6–0,7 (без коррекции) или 0,95–0,99 (с активной коррекцией)
• Лабораторное оборудование с двигателями: PF = 0,8–0,9
• Нагревательное оборудование: PF ≈ 1,0

Учёт пусковых токов

Оборудование с электродвигателями и компрессорами при пуске потребляет ток, многократно превышающий номинальный. Это обусловлено физикой разгона ротора двигателя: в момент пуска обмотки двигателя представляют собой почти короткозамкнутую нагрузку.

Типичные коэффициенты пускового тока:

• Асинхронные двигатели с короткозамкнутым ротором: 5–7 × I_ном
• Компрессоры холодильного оборудования: 4–6 × I_ном
• Центрифуги с плавным пуском (частотный привод): 1,5–2 × I_ном
• Вакуумные насосы: 3–5 × I_ном

Пусковой ток протекает кратковременно (0,1–3 секунды в зависимости от инерционности нагрузки), но в течение этого времени ИБП должен обеспечить соответствующую мощность. Инвертор ИБП имеет ограниченную перегрузочную способность, типичные значения: 125% в течение 10 минут, 150% в течение 1 минуты, 200% в течение 100 мс.

Если пусковой ток нагрузки превышает перегрузочную способность инвертора, ИБП переключится на байпас, и в момент пуска защита от сетевых возмущений будет отсутствовать. Для гарантированной работы в режиме двойного преобразования мощность ИБП должна выбираться с учётом пусковых токов.

Формула расчёта мощности

Полная мощность ИБП рассчитывается по формуле:

$S_{\mathrm{ИБП}}=\frac{\sum _{i=1}^n{P}_i\times K_{\mathrm{пуск,i}}}{\cos \phi }\times K_{\mathrm{зап}}$

где:
S_ИБП — полная мощность ИБП, ВА
P_i — активная мощность i-го потребителя, Вт
K_пуск,i — коэффициент пускового тока i-го потребителя
cos φ — средний коэффициент мощности нагрузки
K_зап — коэффициент запаса (1,2–1,3)

Коэффициент запаса учитывает возможность подключения дополнительного оборудования, деградацию характеристик ИБП со временем, неточность исходных данных.

Примеры типовых конфигураций

Рабочее место ВЭЖХ с детектором и автосамплером. Номинальное потребление системы составляет 2 кВт, пусковые токи незначительны (коэффициент пускового тока принимаем равным 1,0), коэффициент мощности для современного оборудования с корректором PFC составляет 0,95. С учётом коэффициента запаса 1,25:

$S_{\mathrm{ИБП}}=\frac{2000\times \mathrm{1,0}}{\mathrm{0,95}}\times \mathrm{1,25}=2632\text{ВА}\approx \mathrm{2,6}\text{кВА}$

Рекомендуется ИБП мощностью 3 кВА.

Система ГХ-МС. Состав нагрузки: газовый хроматограф 3 кВт, масс-спектрометр 2 кВт, форвакуумный насос 0,5 кВт. Для форвакуумного насоса с асинхронным двигателем коэффициент пускового тока составляет 3,0. Средний коэффициент мощности комплекса — 0,9:

$S_{\mathrm{ИБП}}=\frac{(3000\times \mathrm{1,0}+2000\times \mathrm{1,0}+500\times \mathrm{3,0})}{\mathrm{0,9}}\times \mathrm{1,25}=\frac{6500}{\mathrm{0,9}}\times \mathrm{1,25}=9028\text{ВА}\approx \mathrm{9,0}\text{кВА}$

Рекомендуется ИБП мощностью 10 кВА.

Система ИСП-МС. Состав нагрузки: спектрометр с ВЧ-генератором плазмы 12 кВт, чиллер системы охлаждения 3 кВт. Компрессор чиллера имеет коэффициент пускового тока 5,0. Коэффициент мощности системы — 0,9:

$S_{\mathrm{ИБП}}=\frac{(12000\times \mathrm{1,0}+3000\times \mathrm{5,0})}{\mathrm{0,9}}\times \mathrm{1,25}=\frac{27000}{\mathrm{0,9}}\times \mathrm{1,25}=37500\text{ВА}=\mathrm{37,5}\text{кВА}$

Рекомендуется ИБП мощностью 40 кВА.

Аккумуляторные батареи и время автономной работы

Выбор типа и ёмкости аккумуляторных батарей определяется требуемым временем автономной работы и условиями эксплуатации ИБП.

Определение требуемого времени автономии

Для лабораторного оборудования задача автономного питания обычно не сводится к обеспечению многочасовой работы. Более реалистичные сценарии:

• Завершение текущего аналитического цикла (10–60 минут в зависимости от метода)
• Корректное выключение оборудования с промывкой системы и стабилизацией температур (15–30 минут)
• Поддержание вакуума масс-спектрометра до запуска резервного генератора (5–15 минут)
• Сохранение образцов в морозильнике до восстановления питания (2–4 часа)

Наиболее распространённые требования — обеспечение 15–30 минут автономной работы для корректного завершения измерений и останова оборудования. Для критически важного оборудования (хранилища биоматериалов, уникальные эксперименты) может потребоваться большее время.

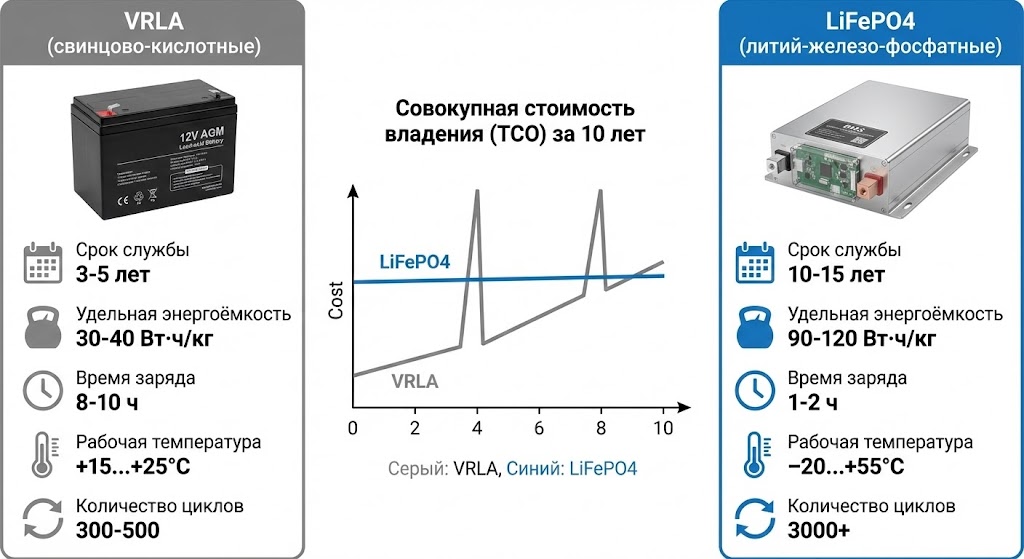

Сравнение технологий аккумуляторов

В системах бесперебойного питания применяются два основных типа аккумуляторных батарей: свинцово-кислотные (VRLA — Valve Regulated Lead Acid) и литий-железо-фосфатные (LiFePO4).

Свинцово-кислотные батареи VRLA — традиционное решение с хорошо изученными характеристиками. Преимущества: умеренная стоимость приобретения, отработанная технология, широкая доступность. Недостатки: ограниченный срок службы (3–5 лет при температуре 20–25°C), значительная масса (25–35 кг на 1 кВт·ч), чувствительность к температуре (срок службы сокращается вдвое на каждые 8–10°C превышения оптимальной температуры), длительное время заряда (8–10 часов до полной ёмкости).

Литий-железо-фосфатные батареи LiFePO4 — современное решение с улучшенными характеристиками. Преимущества: длительный срок службы (10–15 лет, более 3000 циклов заряда-разряда), малая масса (6–8 кг на 1 кВт·ч), быстрый заряд (1–2 часа до 80% ёмкости), широкий рабочий диапазон температур, встроенная система управления батареями (BMS). Недостатки: более высокая начальная стоимость (в 2–3 раза выше VRLA), необходимость специализированного зарядного устройства.

При анализе совокупной стоимости владения (TCO) на горизонте 10 лет литий-железо-фосфатные батареи оказываются сопоставимы или даже выгоднее свинцово-кислотных за счёт отсутствия необходимости замены в течение срока эксплуатации и меньших затрат на кондиционирование помещения.

Расчёт ёмкости батарейного массива

Требуемая ёмкость батарей рассчитывается по формуле:

$C=\frac{P\times t}{U\times \eta \times k}$

где:
C — требуемая ёмкость, А·ч
P — мощность нагрузки, Вт
t — время автономной работы, ч
U — напряжение батарейной шины, В
η — КПД инвертора (0,92–0,96)
k — коэффициент доступной ёмкости (0,7–0,8 для VRLA, 0,9 для LiFePO4)

Пример: для нагрузки 10 кВт при времени автономии 30 минут и напряжении батарейной шины 384 В:

C = 10000 × 0,5 / (384 × 0,94 × 0,75) = 18,5 А·ч

С учётом деградации батарей в течение срока службы и температурных поправок рекомендуется увеличить расчётную ёмкость на 25%: 18,5 × 1,25 = 23 А·ч. Выбирается ближайший стандартный типоразмер батарей.

Мониторинг, управление и интеграция с лабораторными системами

Современные ИБП для лабораторного применения должны обеспечивать не только электропитание, но и интеграцию с системами управления лабораторией.

Интерфейсы мониторинга

Базовый уровень мониторинга — сухие контакты (relay contacts), обеспечивающие дискретные сигналы о состоянии ИБП: работа от сети, работа от батарей, низкий заряд батарей, авария. Сухие контакты подключаются к системам диспетчеризации здания или лабораторным системам управления (LIMS).

Протокол SNMP (Simple Network Management Protocol) обеспечивает удалённый мониторинг параметров ИБП по локальной сети. Доступные данные включают: входное и выходное напряжение, ток нагрузки, уровень заряда батарей, температуру, журнал событий. SNMP-карта устанавливается в специальный слот ИБП и подключается к Ethernet.

Протоколы Modbus RTU (через RS-485) и Modbus TCP/IP применяются для интеграции ИБП с промышленными системами автоматизации и SCADA. Это позволяет включить ИБП в общую систему мониторинга инженерных систем лаборатории.

Корректное завершение работы оборудования

При длительном отключении сетевого питания и разряде батарей до критического уровня необходимо корректно завершить работу подключенного оборудования. Для компьютеров и серверов применяется программное обеспечение Graceful Shutdown, получающее сигнал от ИБП и инициирующее штатную процедуру выключения.

Для аналитического оборудования ситуация сложнее — приборы работают под управлением специализированного ПО, которое не всегда поддерживает автоматическое завершение. В таких случаях рекомендуется:

• Настроить оповещение оператора (SMS, email, звуковой сигнал) при переходе ИБП на батарейное питание
• Обеспечить достаточное время автономии для ручного завершения работы
• Для оборудования с длительными циклами — предусмотреть автоматический запуск резервного генератора

Регламент эксплуатации и обслуживания

Системы бесперебойного питания требуют регулярного обслуживания для поддержания готовности к работе. Основные мероприятия:

• Визуальный осмотр и проверка индикации — ежемесячно
• Проверка параметров батарей (напряжение, внутреннее сопротивление) — ежеквартально
• Тестирование под нагрузкой с контролем времени автономии — ежегодно
• Чистка воздушных фильтров системы охлаждения — по мере загрязнения
• Замена батарей — по результатам диагностики или по истечении срока службы

Современные ИБП ENTEL оснащены системами самодиагностики, автоматически контролирующими состояние батарей и прогнозирующими время до необходимости замены. Это позволяет планировать обслуживание заблаговременно, не дожидаясь отказа.

Практические рекомендации по выбору ИБП

Обобщая изложенное, сформулируем ключевые критерии выбора ИБП для лабораторного оборудования:

1. Топология: только ИБП с двойным преобразованием (online). Резервные и линейно-интерактивные схемы неприемлемы для чувствительного измерительного оборудования.
2. Качество выходного напряжения: коэффициент гармонических искажений THD не более 3% при линейной нагрузке и не более 5% при нелинейной.
3. Гальваническая развязка: для чувствительного оборудования (масс-спектрометры, спектрометры) необходим ИБП с выходным изолирующим трансформатором или отдельный разделительный трансформатор.
4. Запас мощности: мощность ИБП должна обеспечивать работу с пусковыми токами нагрузки без перехода на байпас. Для оборудования с двигателями — запас не менее 300% от номинальной мощности этого оборудования.
5. Время автономии: не менее 15–30 минут для корректного завершения работы оборудования. Для критически важных систем — с учётом времени запуска резервного генератора.
6. Тип батарей: для долгосрочной эксплуатации предпочтительны литий-железо-фосфатные батареи с учётом совокупной стоимости владения.
7. Интерфейсы мониторинга: наличие SNMP, Modbus или сухих контактов для интеграции с системами управления лабораторией.
