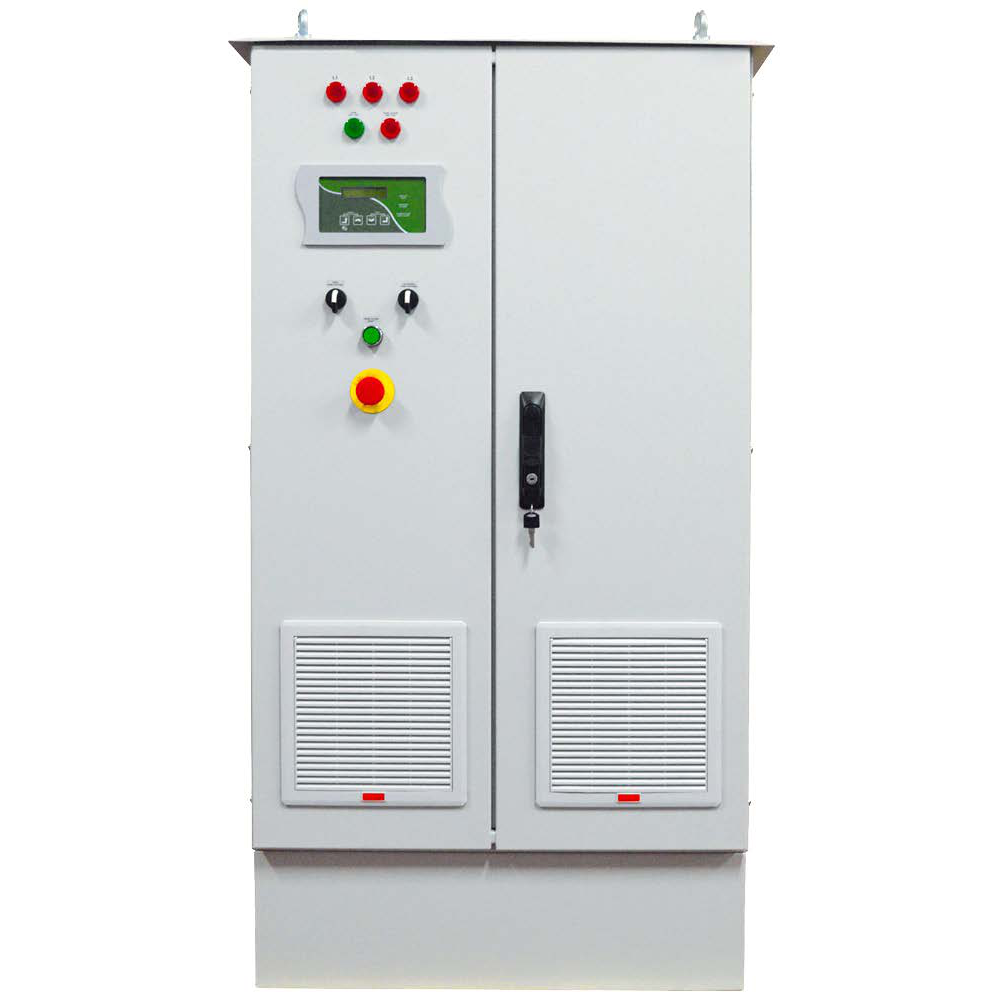

ЭНТЕЛ MRE-P
- актуального курса валют ЦБ РФ
Настройка и инструкция
Открыть брошюру ЭНТЕЛ MRE-PКомпания «Юниджет»:
Для того, чтобы купить выпрямители и иное электрооборудование, а также получить консультацию о сроках поставки оборудования и проведения инженерных работ, свяжитесь с нами по телефонам: +7 (812) 247-06-60 и +7 (499) 702-07-60
Компания Юниджет является официальным поставщиком решений для коммутации, контроля и безопасности Socomec: АВР, рубильников, счетчиков, измерительных приборов, УЗИП, предохранителей – на территории России.
Описание
Однофазные и трехфазные промышленные выпрямители серий ЭНТЕЛ MRE-P и TRE-P специально разработаны для работы в сферах энергетики, нефтяных и газодобывающих производствах. Высокая надежность выпрямителей достигается благодаря полностью управляемого традиционного выпрямителя, обеспечиваемого внутренним изолирующим трансформатором на входе и цифровым сигнальным процессором. Устройство с автоматическим и ручным режимами зарядки может работать как источник тока или напряжения. Имеет возможность запуска от аккумулятора с функцией плавного пуска.
Основные параметры
- Полностью управляемый выпрямитель
- Однофазные и трехфазные модели – по выбору
- Внутренний изолирующий трансформатор на входе
- Интеллектуальное DSP-управление для надежности и эффективности
- Режимы: поддерживающий заряд, выравнивающий заряд и режимы ускоренного заряда
- Работа в качестве источника напряжения или источника тока
- Автоматический и ручной режимы зарядки
- Низкая пульсация выходного напряжения
- Программируемое ограничение тока
- Возможность программирования всех параметров работы
- Защита от короткого замыкания
- Программируемые контактные релейные выходы (4 стандартных, до 16 реле – опционально)
- Возможность мониторинга и управления RS232/RS485, Modbus
- Светодиодные индикаторы для наблюдения за состоянием выпрямителя
- Удобный ЖК-дисплей
- Звуковая сигнализация
- Калибровка измерений с передней панели
- Журналирование событий
Технические характеристики ЭНТЕЛ MRE-P
| ЭНТЕЛ MRE-P | ЭНТЕЛ TRE-P | ||
| Число фаз | 1 фаза | 3 фазы | |
| Вход | Номинальное напряжение | 110 В / 127 В / 208 В / 220 В / 230 В / 240 В | 190 В / 220 В / 360 В / 380 В / 400 В / 415 В |
| Номинальная частота | 50 или 60 Гц | ||
| Трансформатор | Гальванически развязан | ||
| THDi | <45-50% (стандартно) | <30-35% стандартно, <10% на 12-пульс. (опционально) | |
| Защита входов | Термомагнитная защита от перегрузки по току (MCB), защита отперенапряжения | ||
| Выход | Напряжение (постоянного тока) | 12 В / 24 В / 48 В / 110 В / 125 В / 220 В | |
| Регулировка выходногонапряжения (от номинального) | от 70% до 140% | от 70% до 130% | |
| Регулировка выходного тока | 0-100% от номинального выходного тока | ||
| Ток зарядного устройствааккумулятора | 0-100% от номинального выходного тока | ||
| Напряжение ускоренного заряда | от 100 до 120% поддерживающего напряжения | ||
| Напряжение ускоренного заряда (V/C) | 2,4 свинцово-кислотный аккумулятор 1,50 NiCd аккумулятор | ||
| Напряжение поддерживающего заряда (V/ C) | 2,24 свинцово-кислотная батарея 1,40 никель-кадмиевая батарея | ||
| Номинальный выходной ток | от 0 до 100 А | от 0 до 10000 А (по запросу) | |
| Максимальный выходной ток | 110% от номинального выходного тока | ||
| Фильтрация | LC-фильтр | ||
| Основные | Таймер ускоренного заряда | 0-600 часов регулируемый | 0-99,9 часов регулируемый |
| Охлаждение | Вентилятор принудительного охлаждения (стандартно), естественноеохлаждение (опция) | ||
| Напряжение изоляции | 1500 или 3000 В переменного тока, вход / шасси и выход / шасси | ||
| КПД при полной нагрузке | От 85% до 93% (в зависимости от мощности) | ||
| Степень защиты | от IP20 (стандарт) до IP54 (опционально), (IP54 до IP65 по запросу) | ||
| Кабельный ввод | Спереди снизу | ||
| Доступ к аккумуляторам | Аккумуляторы и выпрямитель в одном шкафу с передним доступом (опция) | ||
| Автоматические выключатели | Автоматические выключатели для входа, аккумулятора инагрузки (до 100А) | ||
| Кнопка сброса | Используется для повторного запуска в случае сбоя системы | ||
| Связь | RS232, сухие контакты | ||
| Параллельная работа | Параллельное резервирование (нет необходимости в дополнительном наборе для параллельного соединения) | ||
| Окружающаясреда | Акустический шум | 45 - 55 дБ | 45 - 65 дБ |
| Температура хранения | -20 °C – 70 °C | ||
| Рабочая температура | -5°C - 50° | ||
| Относительная влажность | 0 - 95% без конденсации | ||
| Макс. Высота установки | 1000 м (-1% мощности на каждые 100 м после 1000 м) Макс. 4000м | ||
| Цвет | RAL7035, RAL7032 (стандарт), другие (опционально) | ||
| Опции | Активная параллельная (с разделением тока) работа до 4 устройств | ||
| Возможность мониторинга батарей и сигнализации о низком заряде батарей, даже при сбое входа переменного тока | |||
| Температурная компенсация батареи; простое наблюдение с помощью аналоговых датчиков (вход / выход / напряжение / ток батареи); тест батареи с регулируемым напряжением и продолжительностью | |||
| Измерительные преобразователи для входного / выходного напряжения / тока (4-20 мА и 0-10 В) | |||
| 12 импульсная версия для ограничения искажения входного тока | |||
| Внутренняя подсветка шкафа / антиконденсационный нагреватель шкафа; мониторинг утечки на землю | |||
| Измерение коэффициента мощности; измерение входной мощности / кВА / кВт | |||
| Сенсорный экран | |||
| RS485, TCP, SNMP, GSM | |||
| Габариты (взависимостиот модели) | 500x450x1000 600x600x1300 600x600x1900 1200x800x2100 | ||
