Описание

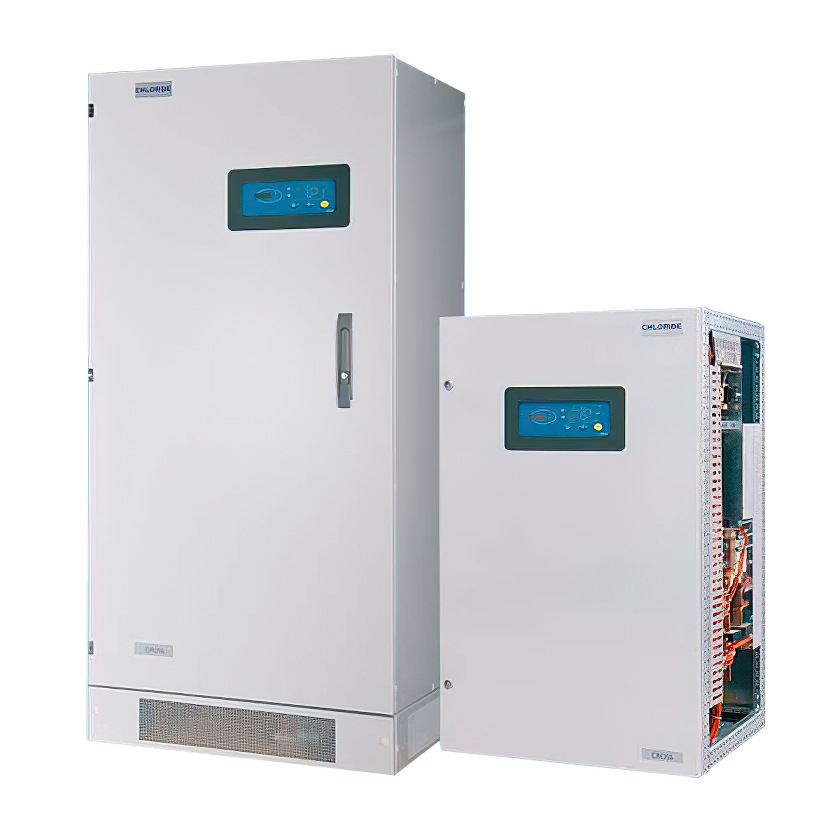

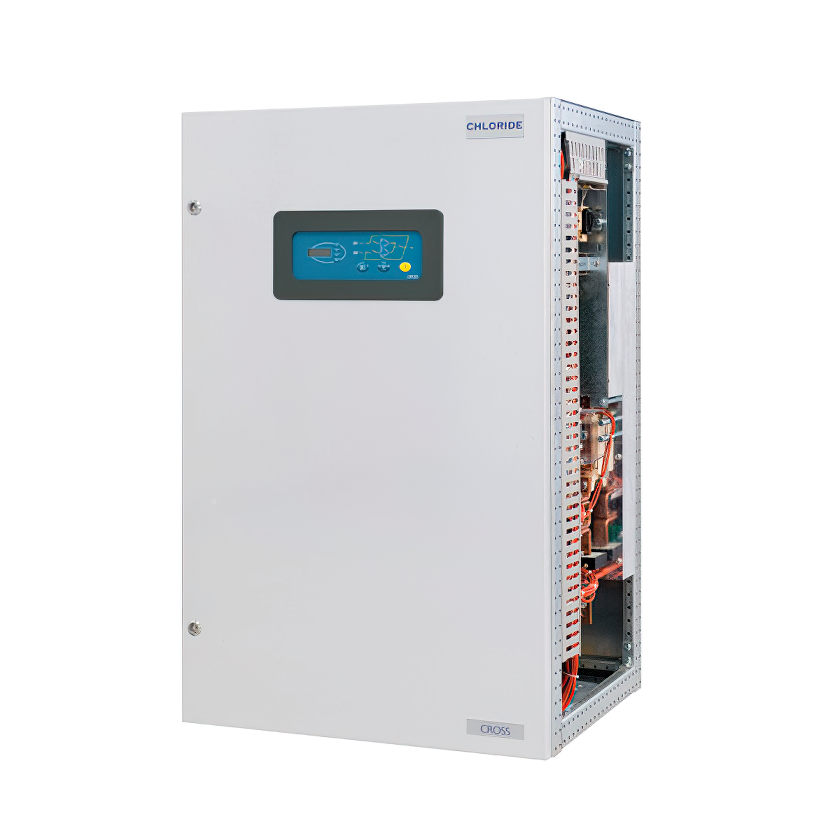

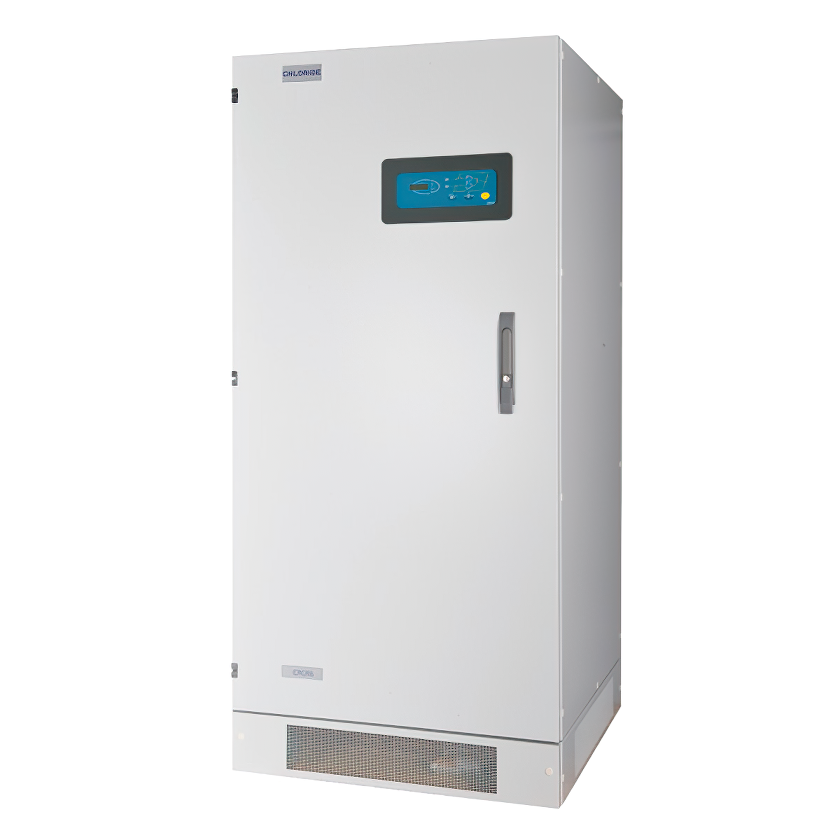

Liebert CROSS Cabinet - это семейство статических переключателей Vertiv, доступных в версиях для шкафов от 160 до 1250 A, а также в трех- и четырехполюсных версиях. Liebert CROSS обеспечивает максимальную надежность для критических нагрузок, устраняя сбои в работе системы, вызванные проблемами в распределении, а не отказом самого источника питания. Также доступна версия Liebert CROSS Chassis, в диапазоне номиналов от 160 до 450 A, только в четырехполюсной версии.
Liebert CROSS может быть полностью индивидуализирован в соответствии с требованиями заказчика к нагрузке и условиям работы. Опции включают в себя: приоритетный режим работы, позволяющий пользователям выбирать предпочтительный источник питания, выбираемые функции переключения и допусков, гальванические развязывающие трансформаторы, выключатели с расцепляющими катушками, RFI-фильтры, верхний кабельным подвод и блоки удаленной индикации событий. Статический переключатель Liebert CROSS также обеспечивает безопасное переключение между двумя источниками питания как в синхронных, так и в асинхронных условиях относительно входных сигналов.
Коммуникационные возможности системы представлены портом RS232 и сухими контактами.
Расширенная брошюра на линейку статических переключателей Liebert CROSS (ENG)
Технические характеристики
| CROSS CABINET (A) | 160 | 250 | 400 | 600 | 800 | 1250 | |
| Входное напряжение по-умолчанию (В) | 400 | ||||||
| Номинальная частота (Гц) [по выбору] | 50/60 | ||||||
| Фазы (вход) | 3+N | ||||||
| Число полюсов | 3-4 | ||||||
| Режим переключения | Разрыв перед переключением (без перекрытия источника) | ||||||
| Перегрузочная способность | |||||||
| до 10 минут (%) | 125 | ||||||
| до 1 минуты (%) | 150 | ||||||
| до 10 секунд (%) | 200 | ||||||
| на 1 секунду (A) | 5300 | 9200 | |||||
| Время переключения при наихудшем сценарии при отказе источника - нулевом напряжении (мсек) | ≤ 5 | ||||||
| Обнаружитель ошибки статического переключения | Да | ||||||
| Тип охлаждения | Естественный | Принуд. |
| Принуд. | |||
| Габариты и вес | |||||||
| Высота (мм) | 1780 | ||||||
| Ширина (мм) | 620 | 820 | 1220 | 1620 | |||
| Глубина (мм) | 830 | ||||||
| Окружающие условия и стандарты | |||||||
| Безопасность | CE, IEC EN 62310-1 | ||||||
| ЭМС совместимость | IEC EN 62040-2 Class C3 | ||||||
| Класс защиты | IP20 | ||||||
| Рабочая температура (°C) | 0-40 | ||||||
| Шум (дБА) | <45 | <73 | <76 | ||||
| CROSS CHASSIS (A) | 160 | 250 | 450 | ||||
| Входное напряжение по-умолчанию (В) | 400 | ||||||
| Номинальная частота (Гц) | 50-60 | ||||||
| Фазы (вход) | 3+N | ||||||
| Число полюсов | 4 | ||||||
| Режим переключения | Разрыв перед переключением (без перекрытия источника) | ||||||
| Перегрузочная способность (без предохранителей) | |||||||
| до 10 минут (%) | 125 | ||||||
| до 1 минуты (%) | 150 | ||||||
| до 10 секунд (%) | 200 | ||||||
| на 1 секунду (A) | 5300 | ||||||
| Время переключения при наихудшем сценарии при отказе источника - нулевом напряжении (мсек) | ≤ 5 | ||||||
| Обнаружитель ошибки статического переключения | Да | ||||||
| Тип охлаждения | Естественный | ||||||
| Габариты и вес | |||||||
| Высота (мм) | 700 | ||||||
| Ширина (мм) | 600 | ||||||
| Глубина (мм) | 1200 | ||||||
| Вес (кг) основной модуль CROSS Cabinet | 135 | 150 | 160 | ||||
| Окружающие условия и стандарты | |||||||
| Безопасность | IEC EN 62310-1 при использовании внутри шкафа, соответствующего стандарту безопасности IEC EN 62310-1 | ||||||
| ЭМС совместимость | IEC EN 62040-2 Class C3 | ||||||
| Класс защиты | (IP20 доступно по запросу) | ||||||
| Рабочая температура (°C) | 0-40 | ||||||
| Шум (дБА) | <45 | ||||||
