Описание

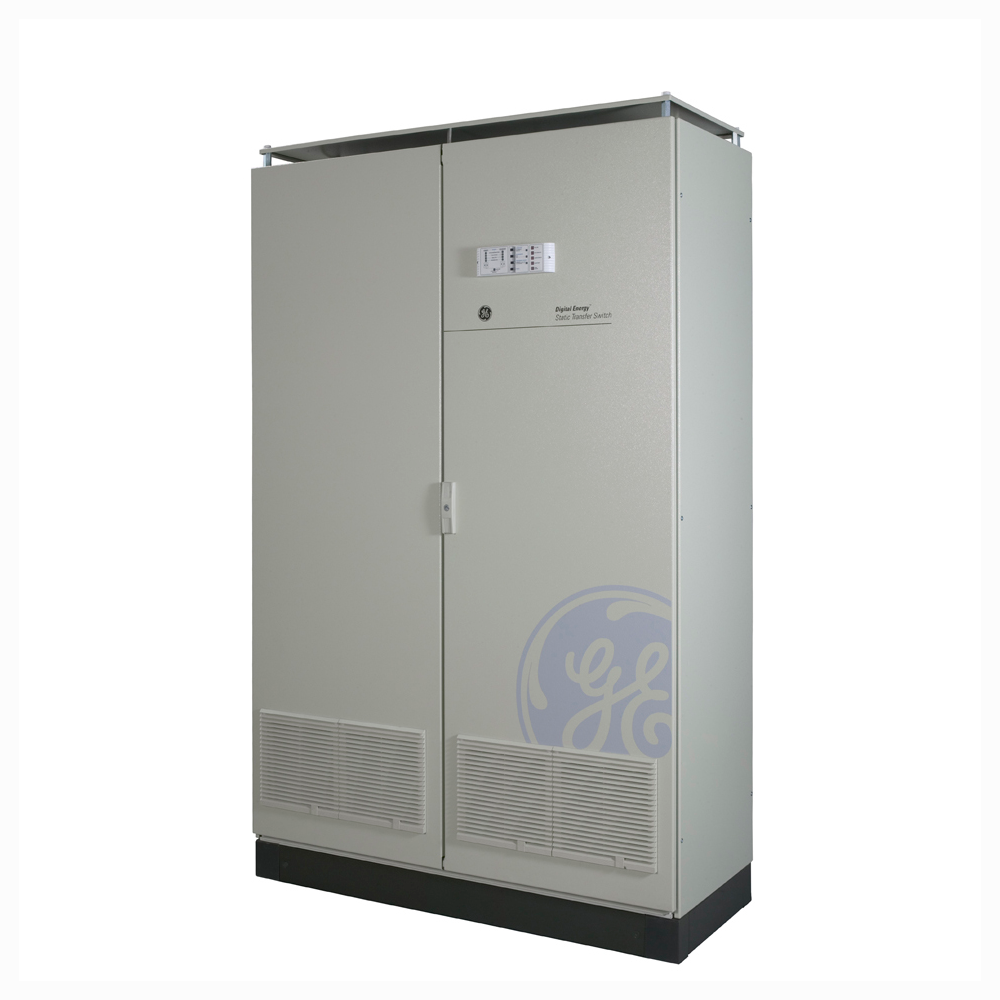

General Electric Digital Energy STS — это статические переключатели для промышленного применения, рассчитанные на номинальный ток от 25 А до 1000 А. Доступны 1-полюсные, 2-полюсные, 3-полюсные и 4-полюсные модификации в корпусах разных габаритов. Разработаны для применения в среде нефтехимической и перерабатывающей промышленности, для построения отказоустойчивых систем электропитания на объектах.

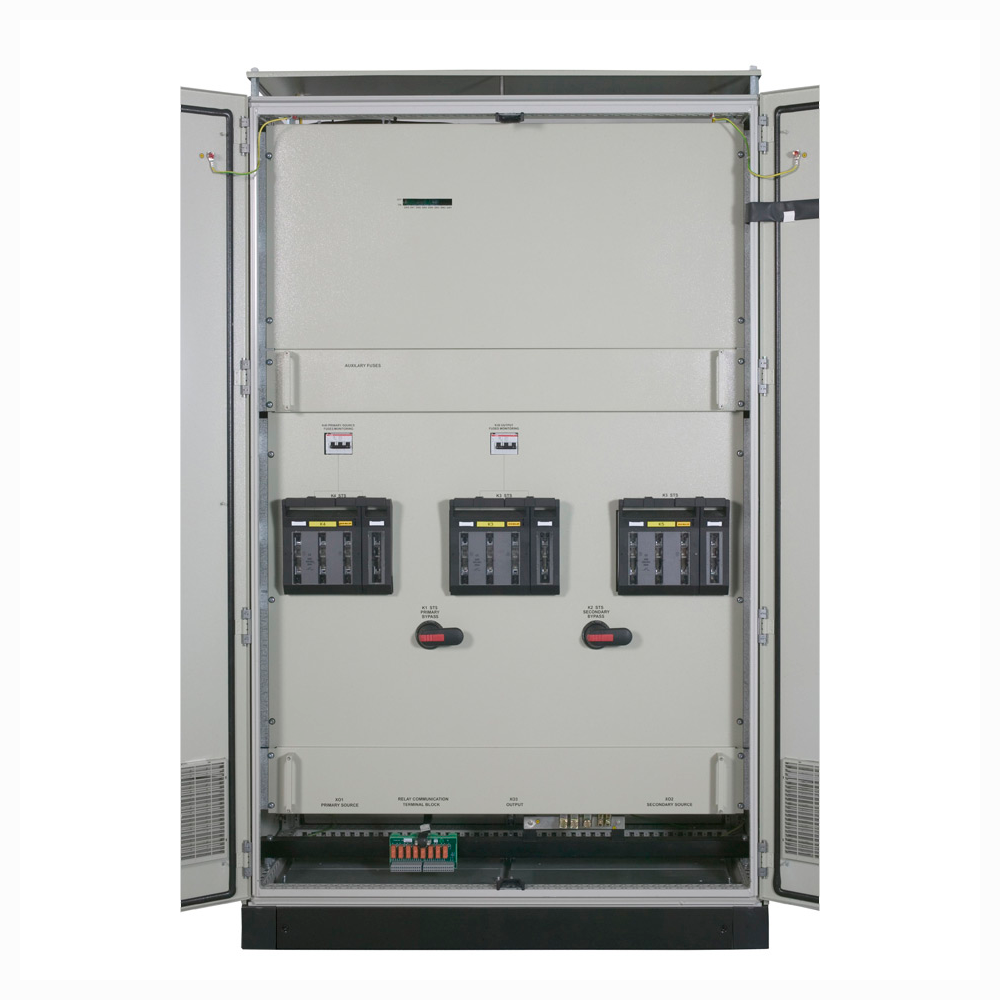

Статический переключатель состоит из двух двунаправленных тиристорных ключей для каждой фазы, а также системы контроля и защиты. 2-х и 4-х полюсные варианты имеют также переключатель нейтрали. При отказе приоритетного входа STS проверяет состояние резервного входа и переключает нагрузку на него в случае нахождения параметров в пределах допуска. Переключение может быть вызвано: помехами или отключением приоритетного входа, перегрузкой входа, ручным или удаленным изменением приоритета входов.
Когда оба входа синхронизированы (разность фаз менее критического значения) и имеют допустимые параметры, ручное или удаленное переключение происходит менее, чем за 0,2 мсек. Время переключения, вызванного отказом приоритетного входа, определяется состоянием резервного входа. Для синхронизированных входов при допустимой разности фаз переключение осуществляется с задержкой не более 6 мсек. Отсутствие синхронизации вызывает дополнительную задержку перед переключением, длительность задержки задается пользователем.
Среди достоинств General Electric Digital Energy STS следует выделить наличие трех резервируемых блоков питания для повышения отказоустойчивости, резервируемую систему охлаждения, защиту от импульсных помех, удобный встраиваемый корпус типоразмера 19“. Надежную работы с несбалансированными нагрузками обеспечивает двукратное от номинального сечение нейтрали 200%.
Расширенная брошюра General Electric STS (ENG)
Руководство по эксплуатации General Electric STS-400-100/150/250-3/4
Руководство по эксплуатации General Electric STS-230-25/40/63-2-RM (ENG)
Руководство по эксплуатации General Electric STS-400-25/40/63/100-3/4 (ENG)
Модификации
| Тип | Номинал | Габариты (мм) | Блокировка байпаса | ||
| Высота | Ширина | Глубина | |||
|
| |||||
| 3-полюсные |
|
|
|
|
|
| STS-400-25-3 | 25A | 1100 | 800 | 400 | X |
| STS-400-40-3 | 40A | 1100 | 800 | 400 | X |
| STS-400-63-3 | 63A | 1100 | 800 | 400 | X |
| STS-400-100-3 | 100A | 1100 | 800 | 400 | X |
| STS-400-150-3 | 150A | 1900 | 800 | 500 | - |
| STS-400-250-3 | 250A | 1900 | 800 | 500 | - |
| STS-400-400-3 | 400A | 1900 | 1200 | 500 | - |
| STS-400-630-3 | 630A | 2100 | 1200 | 600 | - |
| STS-400-800-3 | 800A | 2300 | 1600 | 800 | - |
| STS-400-1000-3 | 1000A | 2300 | 1600 | 800 | - |
|
| |||||
| 3-полюсные для установки в 19’ стойку |
|
|
|
|
|
| STS-400-25-3-RM | 25A | 710 | 483 | 465 | X |
| STS-400-40-3-RM | 40A | 710 | 483 | 465 | X |
| STS-400-63-3-RM | 63A | 710 | 483 | 465 | X |
| STS-400-100-3-RM | 100A | 710 | 483 | 465 | X |
|
| |||||
| 4-полюсные |
|
|
|
|
|
| STS-400-25-4 | 25A | 1100 | 800 | 400 | X |
| STS-400-40-4 | 40A | 1100 | 800 | 400 | X |
| STS-400-63-4 | 63A | 1100 | 800 | 400 | X |
| STS-400-100-4 | 100A | 1900 | 800 | 500 | - |
| STS-400-150-4 | 150A | 1900 | 1200 | 500 | - |
| STS-400-250-4 | 250A | 1900 | 1200 | 500 | - |
| STS-400-400-4 | 400A | 2100 | 1200 | 600 | - |
| STS-400-630-4 | 630A | 2300 | 1200 | 600 | - |
| STS-400-800-4 | 800A | 2300 | 1600 | 800 | - |
| STS-400-1000-4 | 1000A | 2300 | 1600 | 800 | - |
|
| |||||
| 4-полюсные для установки в 19’ стойку |
|
|
|
|
|
| STS-400-25-4-RM | 25A | 710 | 483 | 465 | X |
| STS-400-40-4-RM | 40A | 710 | 483 | 465 | X |
| STS-400-63-4-RM | 63A | 710 | 483 | 465 | X |
Технические характеристики
| Номинальный ток (А) | 25 | 40 | 63 | 100 | 150 | 250 | 400 | 630 | 800 | 1000 |
| Тип корпуса | ||||||||||
| 1 полюсный, отдельно стоящий шкаф | G | A | B | - | ||||||
| 1 полюсный, 19" корпус | H* | — | ||||||||
| 2 полюсный, отдельно стоящий шкаф | G | A | B | - | ||||||
| 2 полюсный, 19" корпус | H* | — | ||||||||
| 3 полюсный, напольный шкаф | A | B | C | F | J | |||||
| 3 полюсный, 19" корпус | E | — | ||||||||
| 4 полюсный, напольный шкаф | A | B | C | F | D | J | ||||
| 4 полюсный, 19" корпус | E | - | ||||||||
| Вес (кг), ориентировочно | 60 | 68 | 72 | 195 | 195 | 195 | 280 | 280 | 350 | 380 |
| Цвет | RAL 7032 | |||||||||
| Входные параметры | ||||||||||
| Номинальное входное напряжение | 400В / 230В | |||||||||
| Диапазон входного напряжения | -25%/+20% | |||||||||
| Номинальная частота | 50 Гц | |||||||||
| Диапазон частоты | -9% / +6% | |||||||||
| Выходные параметры | ||||||||||
| КПД | > 99% при коэффициенте мощности 0,8 | |||||||||
| Допустимый крест-фактор | 3,5 : 1 | |||||||||
| Коэффициент мощности | 0,5 - 1,0 (запазд./опереж.) | |||||||||
| Перегрузочная способность | 125% -1 час, 400% - 5 сек, 800% - 0,4 сек, 1000% - 0,2 сек, 1500% - 20 мсек | |||||||||
| Ток короткого замыкания (кА, макс 20 мсек) | 3,2 | 8 | 15 | 25,5 | 39 | 46 | 55 | |||
| Время переключения (в ручном режиме) | < 0,1 мсек | |||||||||
| Время переключения (в автомат. режиме) | < 6 мсек, типично 3 мсек. | |||||||||
| Установка параметров (DIP-переключатели) | ||||||||||
| Уровень повышенного напряжения | + 6 / 9 / 13 / 16 / 20% | |||||||||
| Уровень пониженного напряжения | - 8 / 12 / 16 / 24% | |||||||||
| Разность фаз (для синхронизированных входов) | 8/ 12/ 16/20/24 град. | |||||||||
| Переключение при перегрузке потоку | блокировка отсутствует/ 3/4,5/6/7,5 /9-кратная перегрузка | |||||||||
| Задержка переключения (без синхронизации) | 13/ 17/25/50 мсек. | |||||||||
| Задержка возврата на приоритетный вход | 0,8/1/8/25 сек. | |||||||||
| Условия окружающей среды | ||||||||||
| Температура | 0-40°С | |||||||||
| Относительная влажность | < 95% без конденсации | |||||||||
| Высота над уровнем моря | 1000 м (свыше 1000 м. уменьшение мощности на 5% каждые 500 м., макс. 3000 м.) | |||||||||
| Охлаждение | резервируемые вентиляторы | |||||||||
| Уровень шума | <55дБА | |||||||||
| ЭМС | EN50022 level B, EN60555-23, ГОСТ Р 50745-99 | |||||||||
| Исполнение | IP20 (напольные шкафы), IP00 (19" корпус) | |||||||||
| Сигнализация о состоянии и авариях | ||||||||||
| Сухие контакты | 300В= или 250В~ / 0,3A= или 4A~ (при 220В) | |||||||||
| Информация о состоянии | ручное переключение, запрет возврата, осн./рез. вход OK, осн./рез. вход ВКЁ | |||||||||
| Предупреждения | осн./рез. вход вне допуска, нет синхронизации, ручной режим | |||||||||
| Аварийные сигналы | перегрузка, перегрев, сработал предохранитель, внутренняя авария STS | |||||||||
| Габариты | ||||||||||
| Размеры шкафов В х Ш х Г (мм) | A:1100x800x400 B:1900x800x500 C:1900x1200x500 D:2300x1200x600 E:710x483x465 F: 2100x1200x600 G: 340x507x440 H: 113,5x483x415 J: 2300x1600x800 | |||||||||
| * ручной байпас (опция) 133,5x483x197 | ||||||||||
