Описание

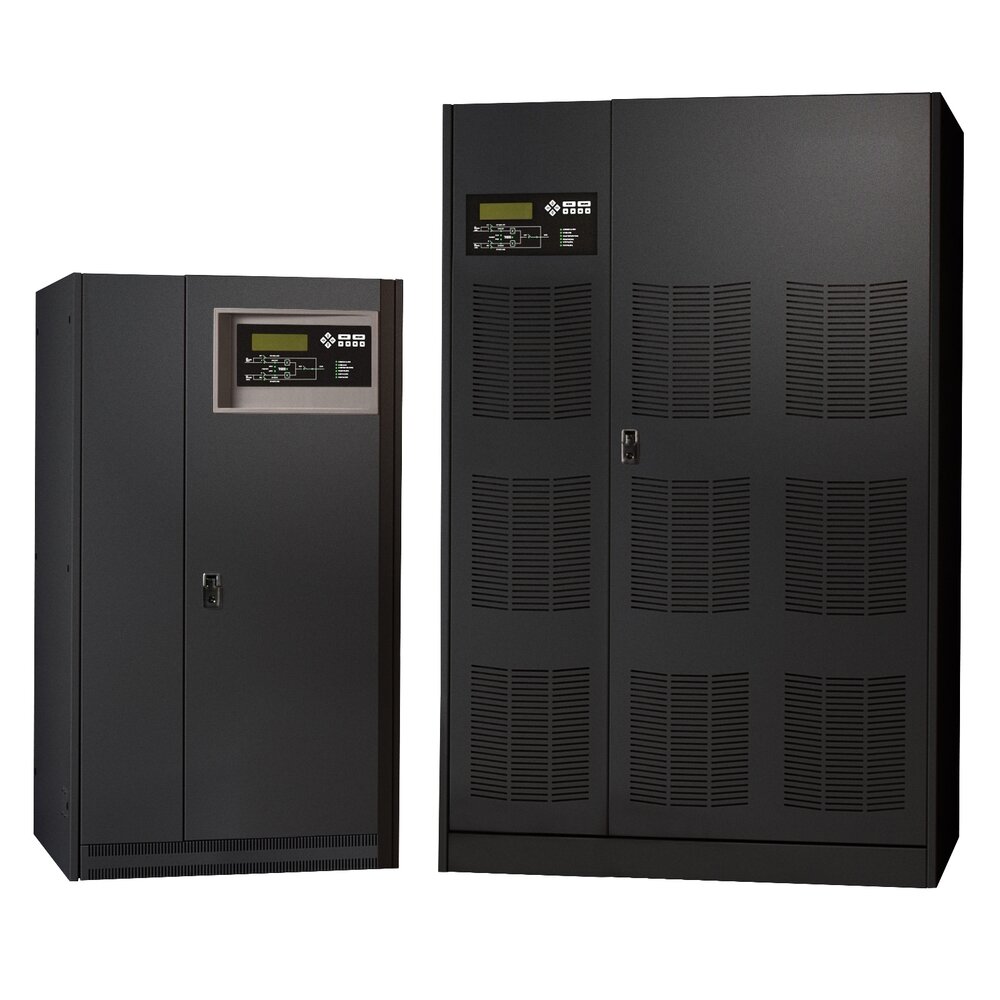

Eaton 93 STS — трехфазный статический переключатель Eaton 93 STS, номиналом от 100 А до 1250 А. Разработан для применения в среде ЦОД, в инфраструктурах телекоммуникационных компаний (интернет-провайдеров, операторов сотовой связи), на промышленных объектах, объектах инфраструктуры, в административных и банковских учреждениях. Обеспечивает моментальное переключение между двумя источниками питания.
Ключевые особенности
- Номиналы: 100 А, 250 А, 400 А, 630 А, 800 А, 1000 А и 1250 А;
- Доступен в 3-х и 4-полюсных версиях;
- Мгновенное переключение между источниками электропитания за счет непрерывного мониторинга;
- Возможность как автоматического, так и ручного переключения;
- Надежная архитектура системы с избыточностью ключевых узлов и компонентов;
- Встроенный двойной ручной байпас;
- Журналирование системных событий;
- Удобное управление Eaton 93 STS обеспечивается встроенным ЖК-дисплеем, мимической панелью и блок-схемой;
- Интерфейсы RS232 и RS485 (ModBus), «сухие» контакты.
Габариты
| Номинал | 100A | 250A | 400A | 630A | 800A | 1000A | 1250A |
| Габариты (мм) (Ш x В x Г) | 820 x 1475 x 835 | 820 x 1475 x 835 | 820 x 1475 x 835 | 1220 x 1900 x 860 | 1220 x 1900 x 860 | 1220 x 1900 x 860 | 2000 x 2100 x 1000 |
| Вес (кг) | 265 | 290 | 305 | 615 | 660 | 710 | 800 |
Технические характеристики
| Тип входного / выходного подключения | Проводное |
| Номинальное входное напряжение | 208/380/400/415/441/480 В AC, 3-фаз. |
| Диапазон напряжения источника | До +/- 20%, +/- 10% заводская настройка |
| Частота | 50/60 Гц |
| Время переключения | 4 мс |
| Эффективность | >99% |
| Коэффициент мощности нагрузки | от 1 до 0,3 |
| Рабочая температура | От 0 до +40 °C |
| Высота над уровнем моря | <1000 м |
| Влажность | <95% без конденсации |
| Уровень шума (1 м) | <65 дБ |
| Коммуникационные возможности | RS232, RS485, Modbus, 9 программируемых входных контакта, 5 (+9 опционально) выходных контакта, дополнительные релейные контакты |
