Описание

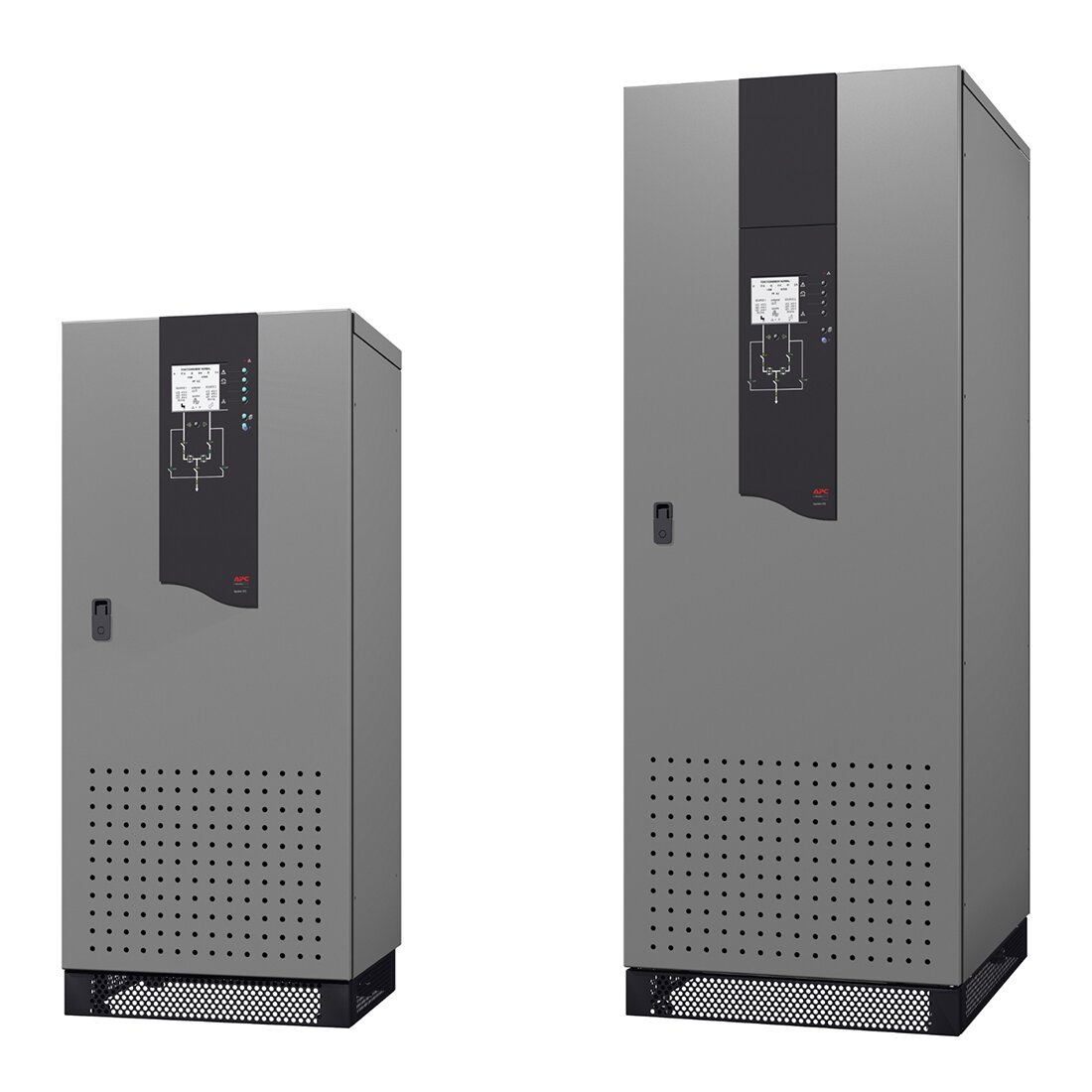

APC MGE Upsilon STS - это семейство статических переключателей APC (Schneider Electric), доступных в версиях от 30 до 1200 A (в некоторых регионах — до 630 А). Данные системы разработаны для обеспечения полного резервирования критических нагрузок, в частности - ЦОД высокого уровня. При пропадании питания на основной линии устройство автоматически переключается на другой источник питания. Переключение с одного источника питания на другой осуществляется за 5 мс (типовая скорость переключения). Массогабаритные характеристики позволяют устанавливать Upsilon STS в небольших помещениях.
Для удаленного управления и мониторинга системы используются интерфейсы SNMP и Telnet. Для удобства управления используются мимическая панель со светодиодными индикаторами, и полнофункциональный ЖК-дисплей с поддержкой интерфейса журналирования событий (мониторинг по 11 параметрам). Доступны 4 слота для дополнительных коммуникационных плат.
Руководство по эксплуатации APC Upsilon STS(ENG)
Технические характеристики APC Upsilon STS
Технические характеристики
| Номинал (A) | 30 | 60 | 100 | 160 | 250 | 400 | 630 | 800 | 1200 |
| Вход | |||||||||
| Номинальное напряжение | 380 В (-35%) - 400 В – 415 В (+20%) | ||||||||
| Номинальная частота | 50 Гц или 60 Гц (+/- 10%) | ||||||||
| Число фаз | 3-фазн. (3 + N + E или 3-фазн. + E) | ||||||||
| Работа | |||||||||
| Допустимые перегрузки | 110% - на 15 мин; 150% - на 2 мин; 600% - 20 сек. | - | |||||||
| Эффективность (линейная нагрузка и КМ =0.8) | 0.99 | - | |||||||
| Время переключения | 5 мс (обычное) | - | |||||||
| Окружающая среда | |||||||||
| Рабочая температура | От 0°C до 40 °C | ||||||||
| Температура хранения | От -20°C до +40°C | ||||||||
| Уровень шума | < 60 дБ | ||||||||
| Соответствие стандартам | |||||||||
| Безопасность | IEC 60950, GR-63-CORE | ||||||||
| ЭМС | IEC 61000-6-4, IEC 61000-6-2, EN55011 | ||||||||
| Сертификаты | TÜV, CE | ||||||||
| Габариты и вес | |||||||||
| Высота x ширина (мм) | 1430 x 610 или 1900 x 715 | 1900 x 715 | - | ||||||
| Глубина при В=1400 мм | 550 | - | - | ||||||
| Глубина при В=1900 мм | 825 | 825 | - | ||||||
| Вес (кг) при В=1400 мм | 193 | 211 | - | - | |||||
| Вес (кг) при В=1900 мм | 215 | 225 | 327 | - | |||||
