Chloride CP-60Z 20 кВА

Настройка и инструкция

Открыть брошюру (PDF) Chloride CP-60Z 20 кВА

Описание

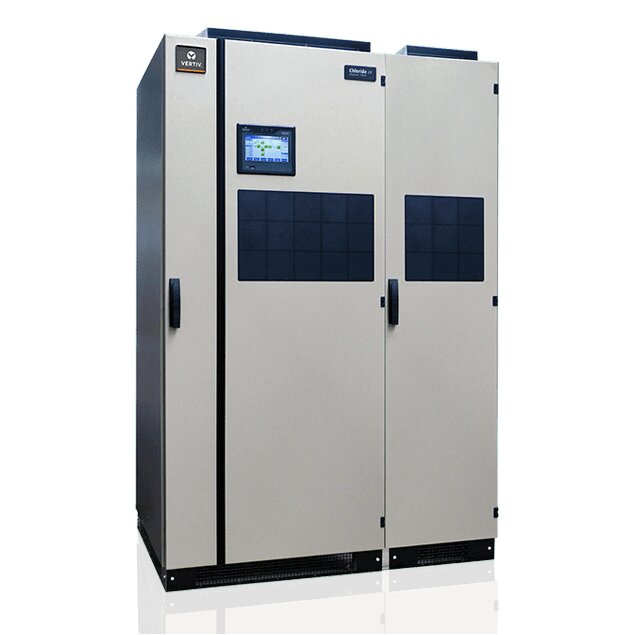

Chloride CP-60Z — источник бесперебойного питания (ИБП), младшее промышленное решение от компании Vertiv. До слияния компаний производился компанией Emerson. Спроектирован для нужд нефтяной, газовой и горной промышленности, очистных и химических предприятий, водных и транспортных инфраструктур. Индивидуально проектируется под нужды конкретного предприятия, используя широкий набор опционального оборудования и технологий для сбалансированной адаптации под конкретные потребности. Способен работать в двойной параллельной конфигурации. Конструкция позволяет эксплуатировать ИБП продолжительное время при температуре 40 градусов Цельсия под полной нагрузкой. Имеет встроенные входные и выходные трансформаторы гальванической развязки. ИБП оборудован защитой от нежелательного воздействия среды по стандарту IP42.

---

Ключевые особенности

• Chloride CP-60Z является сверхнадежным решением для нужд нефте- и газоперерабатывающей промышленностей, химической промышленности, добычи полезных ископаемых, систем водоочистки, непрерывных высококритичных производственных процессов;
• Высокий коэффициент входной мощности, низкий уровень THDi, низкий уровень энергопотребления системы;
• Мощность системы — 20 кВА;
• Однофазный или трехфазный вход;
• Трансформатор гальванической развязки — выходные или входные/выходные трансформаторы;
• Диапазон входных напряжений от 1x110 В до 3x415 В;
• Широкая совместимость с различными типами аккумуляторных батарей;
• Высокая ремонтопригодность системы и простота обслуживания;
• Удобный сенсорный ЖК-экран, регистратор событий в ПО системы с возможностью выгрузки

---

Опции

Выпрямитель:

• 12-пульсный выпрямитель SCR;
• Специальное однофазное или трехфазное входное напряжение (до 3 x 690 В переменного тока);
• Защита от перепада напряжений и молний;
• Входной автоматический выключатель

Батареи:

• Блок защиты батареи (предохранитель и автоматический выключатель);
• Обнаружение замыкания на землю;
• Обнаружение обратной полярности батареи;
• Отключение при низком напряжении батареи (LVD);
• Температурная компенсация заряда

Выход:

• Обнаружение замыкания на землю;
• Выходной предохранитель или автоматический выключатель

Резервирование:

• Резервный входной автоматический выключатель;
• Резервный трансформатор (класс H);
• Прочее (см. брошюру)

Система:

• Распределенная параллельная конфигурация;
• Защита от обратного тока;
• Внутреннее освещение кабинета;
• Вспомогательная розетка;
• Антиконденсационный нагреватель;
• Монитор температуры кабинета ИБП;
• Специальный идентификатор кабинета (паспортная табличка)

Механические опции:

• Верхний кабельный подвод;
• Особый вариант цветового исполнения корпуса RAL;
• Специальные опоры высотой 200 мм или каркас;
• Антивибрационные насадки;
• Специальный замок;
• Толщина панелей 2 мм

Коммуникации:

• Аналоговые счетчики передней панели (72x72, класс 1 или класс 1.5);
• Преобразователи 4-20 мА;
• Дополнительные беспотенциальные контакты;
• Modbus RTU (RS232 или RS485);
• Modbus / TCP;
• Profibus;
• Протокол IEC61850;
• Программное обеспечение для мониторинга PPVis;
• Комплект совместимости AMS;
• Пассивная мимическая панель;
• Активная мимическая панель со встроенными светодиодами;
• Специальный индикатор лампы на передней панели (диаметр 22 мм)

---

Технические характеристики Chloride CP-60Z 20 кВА

Выходная мощность (кВА) против промежуточного напряжения постоянного тока (В DC)
110-120 В DC	5	10	20	30	-		-	-	-	-	-
220 – 240 В DC	5	10	20	30	40		50	60	-	-	-
400 В DC	-	-	-	-	40		50	60	-	-	-
Вход
Напряжение AC						3 x 400 В (380, 415)
Допустимое отклонение напряжения						± 10 %
Частота						50 Гц (60 Гц)
Допустимое отклонение частоты						± 5 %
Пусковой ток						< 8 x In (6-пульсная версия)
						< 4 x In (12-пульсная версия)
Промежуточная цепь DC
Напряжение DC						110 / 120 / 220 / 240 / 400 В
Стабильность напряжения (с входом в пределах допуска)						± 1% в плавающем режиме
						± 1,5 % для параллельных выпрямителей
Напряжение пульсации						0,25 % RMS, в плавающем, батареи вкл.
Выход
Напряжение AC
Одна фаза						1 x 230 В (220, 240) ; 1 x 110 В (115, 120)
Три фазы						3 x 400 В (380, 415) ; 3 x 220 В (190, 208)
Частота						50 Гц (60 Гц)
Частотная стабильность
При генерации с внутр. такт. генератором						± 0,05 %
При синхронизации с сетью байпаса						± 3 %  (от 0,2 до 6% регулируемого)
Стабильность напряжения (с нагрузкой от 0 до 100%)
Статическая						± 1 % (± 2 % для параллели)
Динамическая						VFI SS 111 согласно IEC / EN 62040-3, класс 1
Перегрузочная способность инвертора
1 минута						150 % от номинала
10 минут						125% от номинала
Время отключения КЗ
1-фазный выход						250 % / 100 мс - 175% / 5 с
3-фазный выход						315 % / 100 мс - 220 % / 5 с
Гармоническое искажение напряжения
Со 100% линейной нагрузкой						< 3 %
Со 100% нелинейной нагрузкой						SS согласно IEC/EN 62040-3
Фактор мощности						от 0,5 запаздывающий до 0,5 опережающий
Крест-фактор						До 3/1
Батареи
Тип						Свинцово-кислотные, никель-кадмиевые
Автономность						От нескольких минут до нескольких часов
Основная информация
Рабочая температура						От 0 до 40 °C
Температура хранения						От -20 до +70 °C
Влажность						До 90% без учета конденсации
Высота над уровнем моря						До 1000 м без потери мощности
Защита						IP42 (иная по запросу)
Уровень шума						66 dBa
Габариты						По запросу
