AEG Protect 3.31

AEG Protect 3.31
Доступные мощности: от 10 кВА до 60 кВА
Производитель: AEG
Тип: On-line
Мощность: 10, 60, 30, 20, 40
Кол-во фаз вход/выход: 3:1
Гальваническая развязка: Да
Сферы применения: Инфраструктуры, Телекоммуникации, Транспорт, Промышленность, Автоматизация


Настройка и инструкция

Открыть брошюру (PDF) AEG Protect 3.31
Цена: по запросу, формируется исходя из:
  • актуального курса валют ЦБ РФ
  • опциональной необходимости проведения монтажных и пусконаладочных работ (ПНР) нашими инженерами
  • требуемых сроков и способов поставки
Для запроса стоимости оборудования Вы также можете отправить Ваше коммерческое предложение по email: spbinfo@jetushkauni-jet.ru или позвонить нам по телефону: 8-800-707-98-45
Доставка Все ИБП, приобретенные у нас, доставляются по всей территории России, по договоренности – в страны СНГ, включая Казахстан и Беларусь. Подробнее


    Компания «Юниджет»:

    Для того, чтобы купить ИБП или иное электрооборудование, а также получить консультацию о сроках поставки оборудования и проведения инженерных работ, свяжитесь с нами по телефонам: +7 (812) 247-06-60 и +7 (499) 702-07-60


    Описание

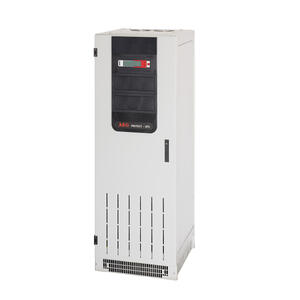

    AEG Protect 3.31 — линейка промышленных источников бесперебойного питания (ИБП) двойного преобразования, состоящая из моделей с трехфазным входом и однофазным выходом. Обладая высокой надежностью и низкой отказоустойчивостью, спроектированы специально для применения в сферах нефтегазовой промышленности и нефтепереработки; энергетике; транспортных системах (метрополитен, железные дороги, порты и аэропорты); водоснабжении; промышленном производстве, приборостроении и автоматизации.


    Ключевые особенности

    • Предназначены для любого промышленного применения, включая нефтегазовую отрасль, химическую и горнодобывающие промышленности, энергетику, транспортные инфраструктуры, водоснабжение.
    • Полностью микропроцессорное управление (DSP) инвертора, выпрямителя и байпса (SBS);
    • Доступные мощности AEG Protect 3.31 – 10 кВА, 20 кВА, 30 кВА, 40 кВА и 60 кВА;
    • Трехфазный вход и однофазный выход;
    • Высокая перегрузочная способность, высокие показатели отказоустойчивости даже при критических нагрузках, высокий уровень защиты от короткого замыкания;
    • Выходной изолирующий трансформатор гальванической развязки;
    • 6-пульсный выпрямитель;
    • Поддержка работы до 8 ИБП в параллельном режиме или в целях резервирования (N+1);
    • Полная поддержка работы с ДГУ (дизель-генераторными установками).
    • Защита от короткого замыкания 2.7 x Inom ;
    • Организация охлаждения с избыточными вентиляторами в целях повышения отказоустойчивости;
    • Функционал удаленного мониторинга и управления.

    Опции

    • Опциональный фильтр или 12-пульсный выпрямитель;
    • Входной изолирующий трансформатор гальванической развязки;
    • Повышенный уровень защиты по стандарту IP;
    • Дополнительные внешние батарейные кабинеты различных габаритов, по 40 АКБ (от 7 Ач до 100 Ач);
    • Температурный датчик для внешнего батарейного кабинета;
    • Комплект для организации работы в параллельном режиме, позволяющий объединить до 8 ИБП в единую систему с синхронизацией работы инверторов. Доступно резервирование N+1 и N+N;
    • Плата или внешняя карта SNMP для удаленного мониторинга (RJ-45, TCP/IP)

    Технические характеристики

    МОДЕЛЬ

    P3.31-10

    P3.31-20

    P3.31-30

    P3.31-40

    P3.31-60

    Номинальная мощность (при cos phi 0,8 lag) в кВА

    10

    20

    30

    40

    60

    ВЫПРЯМИТЕЛЬ

    Номинальное входное напряжение

    3 x 400 В (3 x 380 В, 3 x 415 В)

    Рабочий диапазон входных напряжений (мин./макс.)

    340 В – 460 В

    Частота

    50/60 Гц ±10 %

    Входной ток в A при номинальной нагрузке

    17

    33

    50

    66

    98

    Зарядные характеристики согласно IEC 478-10

    IU

    Номинальное напряжение постоянного тока

    384 В

    Тип выпрямителя

    - Стандартный

    - Опциональный (фильтр или 12-пульсный)



    6-пульсный фильтр



    6-пульсный фильтр



    6-пульсный фильтр



    6-пульсный 12-пульсный



    6-пульсный 12-пульсный

    ИНВЕРТОР

    Входное напряжение постоянного тока

    384 В ± 20 %

    Номинальное напряжение переменного тока

    230 В (220 В, 240 В)

    Статическая стабильность выходного напряжения

    < ± 1 %

    Динамическая стабильность выходного напряжения

    < ± 2 %

    Время восстановления

    1 мс

    Частота

    50/60 Гц

    Диапазон частоты без входной сети

    ± 0,1 %

    Диапазон синхронизации частоты

    ± 1 % (± 2 %, ± 3 %)

    Допустимый диапазон коэффициента мощности

    полный диапазон cos phi, от емкостной до индуктивной

    Выходной фазный ток A

    43

    87

    130

    174

    261

    Форма выходного напряжения

    синусоида

    КНИ выходного напряжения

    ≤ 3 %

    Крест-фактор

    макс. 3

    Перегрузочная способность в течение 1 мин.

    150 %

    Перегрузочная способность в течение 10 мин.

    125 %

    Максимальный ток короткого замыкания

    защита от короткого замыкания 2.7 x Inom

    СТАТИЧЕСКИЙ БАЙПАС

    Напряжение переменного тока

    230 В (220 В, 240 В)

    Частота

    50/60 Гц

    Номинальная мощность в кВА

    10

    20

    30

    40

    60

    ОБЩИЕ ДАННЫЕ

    КПД - типовое значение

    92 %

    Уровень шума (зависит от номинала устройства)

    < 55–65 дБ (A)

    Электромагнитная совместимость (ЭМС)

    EN 62040-2

    Принудительное охлаждение и контроль вентиляторов

    Да

    Диапазон  рабочих  температур (мин./макс.)

    – 5° C/+ 40° C

    Диапазон температур хранения (мин./макс.)

    – 30° C/+ 75° C

    Максимальная высота установки без снижения мощности

    1000 м

    Уровень защиты IEC 529/ EN 60529 (стандартная система)

    IP 20

    Цвет оборудования

    RAL 7035

    ВЕС  И ГАБАРИТЫ

    Высота стандартного ИБП (мм)

    1810

    1810

    1810

    1810

    1810

    Максимальная высота, с опциями (мм)

    1915

    1915

    1915

    1915

    1915

    Ширина (мм)

    600

    600

    750

    1200

    1200

    Глубина (мм)

    860

    860

    860

    860

    860

    Вес (кг)

    275

    325

    375

    550

    650
