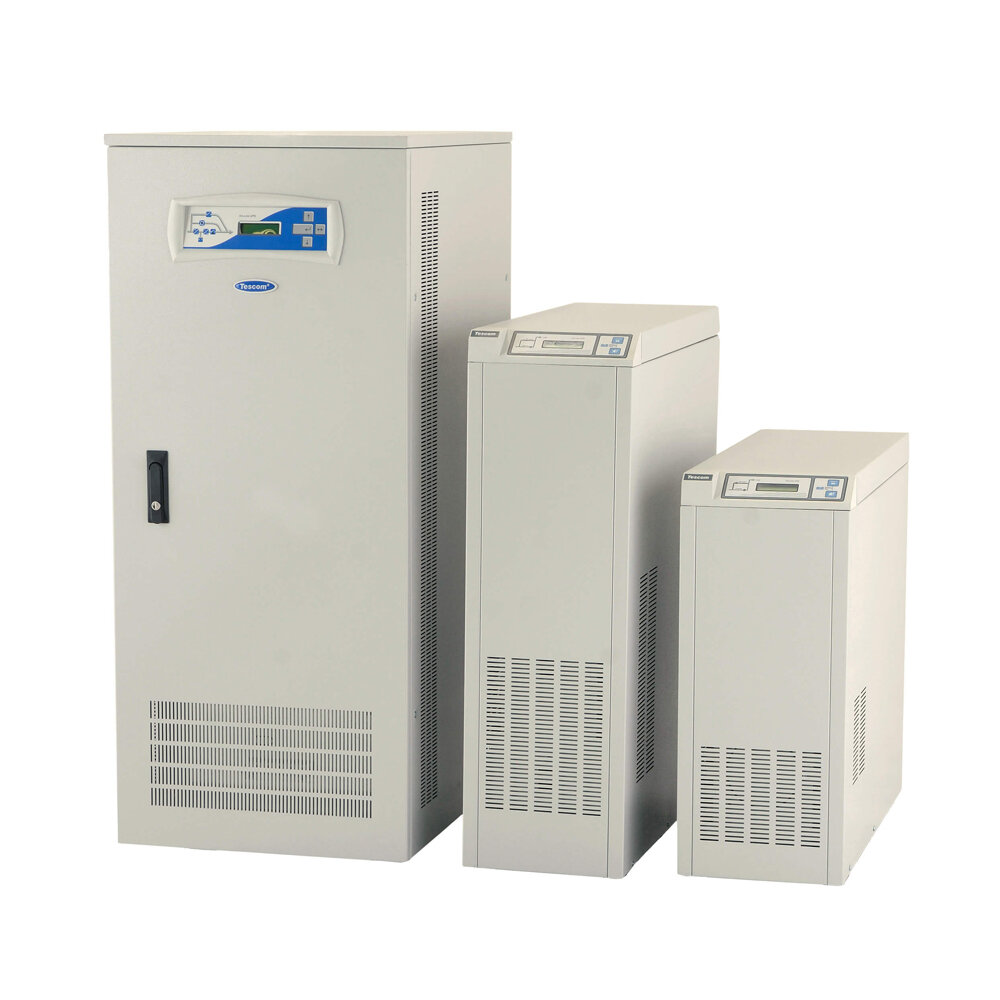

Tescom XT 200
Выберите мощность:
Настройка и инструкция
Открыть брошюру Tescom XT 200- актуального курса валют ЦБ РФ
- опциональной необходимости проведения монтажных и пусконаладочных работ (ПНР) нашими инженерами
- требуемых сроков и способов поставки
Компания «Юниджет»:
- Осуществляет поставки энергетического оборудования ведущих производителей на территории Российской Федерации
- Реализует разработку индивидуальных инженерных проектов высокой степени сложности под нужды заказчиков
- Осуществляет пуско-наладочные работы (ПНР), ремонт и сервисное обслуживание электрооборудования
Для того, чтобы купить ИБП или иное электрооборудование, а также получить консультацию о сроках поставки оборудования и проведения инженерных работ, свяжитесь с нами по телефонам: +7 (812) 247-06-60 и +7 (499) 702-07-60
Описание
Инструкция для Tescom XT200 на 6-30 кВА
Инструкция для Tescom XT200 на 40 кВА
Промышленные трехфазные (3:1) источники бесперебойного питания Tescom XT 200 — это надежные решения повышенного уровня надежности. Они обеспечивают бесперебойное питание для чувствительных медицинских приборов, инженерных измерительных устройств и систем промышленной автоматизации, гарантируют безопасную работу благодаря встроенному разделительному трансформатору.
Ключевые особенности
- Выходной разделительный трансформатор
- Надежная работа с нелинейными и реактивными нагрузками
- Промышленный уровень надежности
- КПД до 90%
- Статический байпас
- ЖК-дисплей на передней панели
- Память на 64 события
- RS232 и релейные выходы
- Возможность вручную установить диапазоны входного и выходного напряжения
- Поддержка SNMP
- Программное обеспечение для удаленного мониторинга T-MON
- Параллельная работа до 4 устройств
Технические характеристики
| Модель | XT206 | XT207 | XT210 | XT215 | XT220 | XT230 | XT240 |
| Мощность (кВА) | 6 кВА | 7,5 кВА | 10 кВА | 15 кВА | 20 кВА | 30 кВА | 40 кВА |
| Вход | |||||||
| Напряжение | 220/380 В AC (230/400 В AC) 3Ф + N + З ± 15% | ||||||
| Напряжение байпаса | 220/230 В AC + Ф + N ± 10% | ||||||
| Частота | 50 Гц / 60 Гц ± 5% | ||||||
| Выход | |||||||
| Мощность (кВт) | 4.2 | 5.25 | 7 | 10.5 | 14 | 21 | 28 |
| Коэффициент мощности | 0.7 | ||||||
| Напряжение | 220/230 В AC + Ф + N | ||||||
| Отклонение напряжения | ±1% | ||||||
| Частота | 50 Гц/60 Гц | ||||||
| Допуск частоты | Синхр. линия: ± 2%, свободный ход: ± 0.2% | ||||||
| Эффективность (при 100% нагрузке) | 85-87% | 86-90% | |||||
| Гармонические искажения (THD) | Линейная нагрузка: < 3%, Нелинейная нагрузка: < 5% | ||||||
| Крест-фактор | 3:1 | ||||||
| Перегрузочная способность | 100%-125% нагрузка: 10 мин., 125%-150% нагрузка: 1 мин., >150% нагрузка: переход на байпас | ||||||
| Защита от короткого замыкания | Электронная | ||||||
| Батареи | |||||||
| Тип | Герметичные свинцово-кислотные необслуживаемые | ||||||
| Число батарей | 20 | 30 | |||||
| Напряжения плавающего заряда | 270 В DC | 405 В DC | |||||
| Напряжения конца заряда | 200 В DC | 300 В DC | |||||
| Рабочая температура АКБ | 25°C | ||||||
| Защита АКБ | Автоматический выключатель | ||||||
| Тест батарей | Опция | Стандартно | |||||
| Основное | |||||||
| Сервисный байпас | Стандартно | ||||||
| Коммуникации | «Сухие» контакты и RS232 | ||||||
| ПО | T-Mon UPS Management Software | ||||||
| Рабочая температура | 0°C - 40°C | ||||||
| Охлаждение | Принудительное воздушное | ||||||
| Относительная влажность | < 90% (без конденсации) | ||||||
| Класс защиты | IP20 | ||||||
| Высота над уровнем моря | < 2000 м | ||||||
| Шум (дБА) | < 50 | < 55 | |||||
| Вес без батарей (кг) | 106 | 110 | 125 | 130 | 195 | 217 | 335 |
| Габариты (мм) ВxШxГ | 950x265x740 | 1220x500x650 | 1390x575x820 | ||||
| Опции | |||||||
| Различное входное / выходное напряжение | По запросу | ||||||
| Трансформатор на входе | Трансформатор гальванической развязки на входе (во внешнем шкафу) | ||||||
| Коэффициент мощности на входе | Входной корректор коэффициента мощности (> 0,97) | ||||||
| Коммуникации | SNMP, MODBUS, панель удаленного мониторинга, RS485 | ||||||
| Параллельное подключение | N+1 (до 4 ИБП) | ||||||
| Температурная компенсация АКБ | Опция | ||||||
