Описание
Руководство CyberPower SM200KMF - 200 кВА

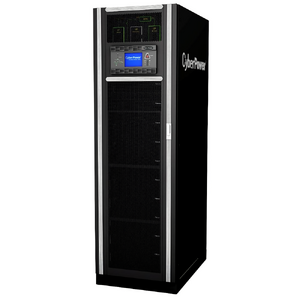

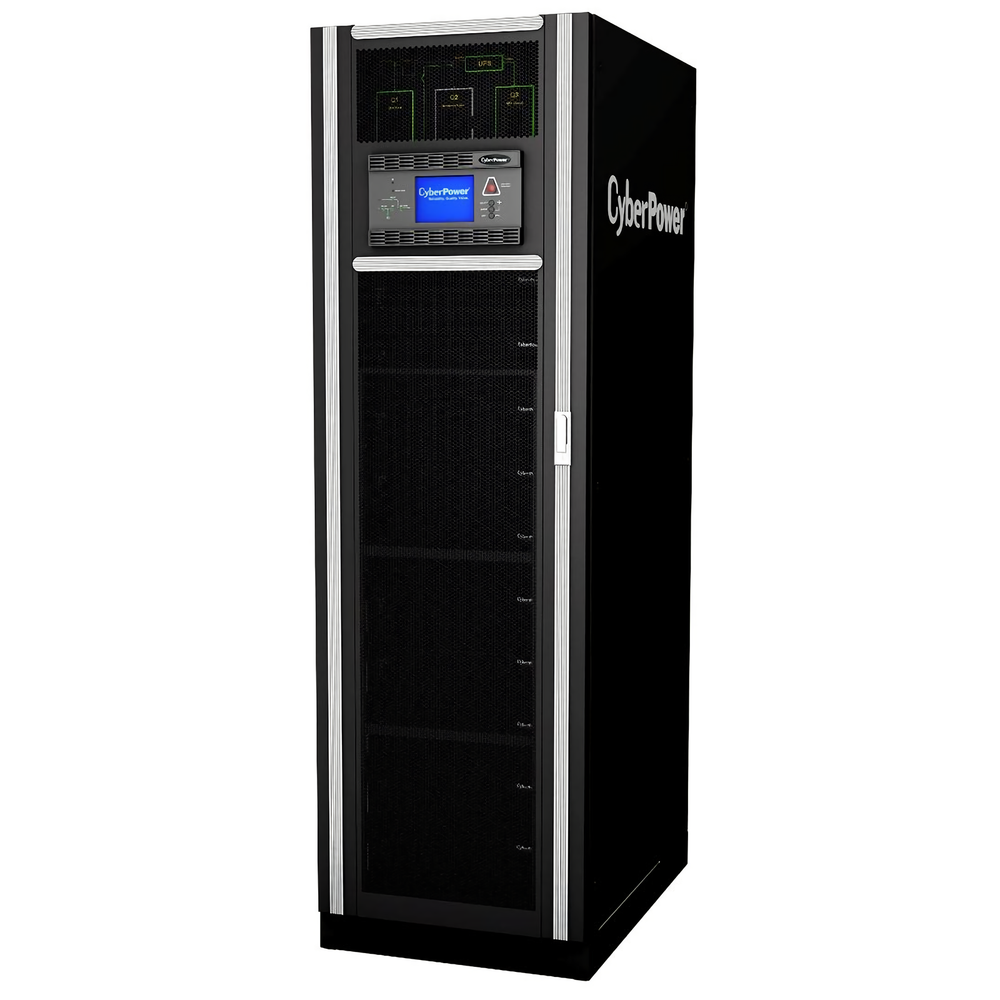

CyberPower SM200KMF — трехфазный модульный источник бесперебойного питания (ИБП) двойного преобразования (On-Line), мощностью 200 кВА. Предназначен для обеспечения энергетической безопасности серверного оборудования, хранилищ данных, различных инфраструктуры (включая транспортные), а также аварийных систем. Подходит для эксплуатации в небольших центрах обработки данных. В основе ИБП — IGBT-технология с микропроцессорным (DSP) управлением, в совокупности обеспечивающие низкие показатели гармонических искажений и высокие показатели эффективности. В качестве силовых модулей используются SM20KPM мощностью 20 кВА каждый; в совокупности 10 модулей. Каждый независимый силовой модуль обеспечивает параллельную работу с обеспечением избыточной мощности по схеме N + 1. Децентрализованная архитектура обеспечивает отсутствие единой точки отказа: в случае сбоя одного силового модуля загрузка автоматически распределяется между оставшимися модулями. Поддерживается «горячая» замена модулей для облегчения сервисного обслуживания и технического аудита. SM200KMF совместим с генераторными установками, обеспечивает достойные показатели перегрузочной способности, оборудован портами аварийного отключения, программируемыми «сухими» контактами, портами RS-232, RS-485, поддерживает платы SNMP. Управление осуществляется по средствам графического LCD-экрана с сенсорным управлением. Имеется возможность удаленного управления и мониторинга.
Технические характеристики
| Модель | SM200KMF | SM20KPM |
| Тип | Кабинет, 10 модулей | Модуль 20 кВА |
| Конфигурация | ||
| Мощность (кВА / кВт) | 200 / 180 | 20 / 18 |
| Вход | ||
| Входное напряжение | 380 В/400 В/415 В(L-L), 220 В/230 В/240 В(L-N) | |
| Частота | 50/60 Гц | |
| Коэффициент мощности | >0.99 | |
| Диапазон входного напряжения | -40% ~ +25% | |
| Диапазон частоты | 40-70 Гц | |
| Батареи | ||
| Напряжение | ±240 В DC | |
| Мощность зарядки | 10% x Power (по выбору 0~20%) | |
| Точность напряжения | 1.5% | |
| Байпас | ||
| Напряжение байпаса | 380 В/400 В/415 В (L-L), 220 В/230 В/240 В (L-N) | |
| Диапазон напряжения байпаса | -20% ~ +15%, нагрузка 100% | |
|
Перегрузочная способность байпаса | <125%, длительно 125%<нагрузка<130%, более 1 часа 130%<нагрузка<150%, более 6 минут >1000%, более 100 мс | |
| Выход | ||
| Напряжение | 380 В/400 В/415 В, 3-фазы, 220 В/230 В/240 В, 1-фаза | |
| Точность напряжения | 1% (сбалансированная нагрузка),1.5% (несбалансированная нагрузка) | |
| Общие гармонические искажения | THD<2% (линейная нагрузка), THD<5% (нелинейная нагрузка) | |
| Коэффициент мощности | 0.9 | |
| Допуск по фазе | 120°±0.5° (сбалансированная и несбалансированная нагрузки) | |
| Крест-фактор | 3:1 | |
|
Перегрузочная способность | <105%, длительно 105%<нагрузка<110%, переход на байпас через 1 час 110%<нагрузка<125%, переход на байпас через 10 минут 125%<нагрузка<150%, переход на байпас через 1 минуту >150%, переход на байпас через 200 мс | |
| Основные | ||
| Эффективность | Обычный режим: 95%, ЭКО-режим: 98% | |
| Эффективность в режиме от батарей | 95% | |
| Дисплей | LCD+LED, сенсорный экран и клавиатура | |
| Класс защиты | IP20 | |
| Коммуникационные возможности | RS232 ,RS485, SNMP, EPO, сухие контакты, подключение к ДГУ | |
| Установка и соединение | Фронтальное или заднее подключение кабелей | |
| Диапазон рабочей температуры | 0 °C - 40 °C | |
| Диапазон температуры хранения | -20 °C - 70 °C | |
| Влажность | 0-95% (без конденсации) | |
| Шум, 1 м (dB) | <55dB | |
| Физические характеристики | ||
| Вес (кг) | 179 | 22 |
| Габариты (В x Ш x Г) (мм) | 2000 x 600 x 900 | 134 x 440 x 590 |
Время работы от батарей
| Вт, нагрузка | 16 кВт | 32 кВт | 48 кВт | 64 кВт | 80 кВт | 96 кВт | 112 кВт | 128 кВт | 144 кВт | 160 кВт |
| SM200KMF + SMBF65 x 1 | 72 Мин. | 25 Мин. | 17 Мин. | 12 Мин. | 8 Мин. | 5.5 Мин. | - | - | - | - |
| SM200KMF + SMBF65 x 2 | 185 Мин. | 72 Min | 35 Мин. | 25 Мин. | 20 Мин. | 17 Мин. | 15 Мин. | 12 Мин. | 10 Мин. | 8 Мин. |
| SM200KMF + SMBF65 x 3 | 255 Мин. | 135 Мин. | 72 Мин. | 44 Мин. | 30 Мин. | 25 Мин. | 22 Мин. | 19 Мин. | 17 Мин. | 15 Мин. |
| SM200KMF + SMBF65 x 4 | 400 Мин. | 185 Мин. | 122 Мин. | 72 Мин. | 52 Мин. | 35 Мин. | 28 Мин. | 25 Мин. | 22 Мин. | 20 Мин. |
