Описание
Руководство CyberPower SM120KMF - 120 кВА

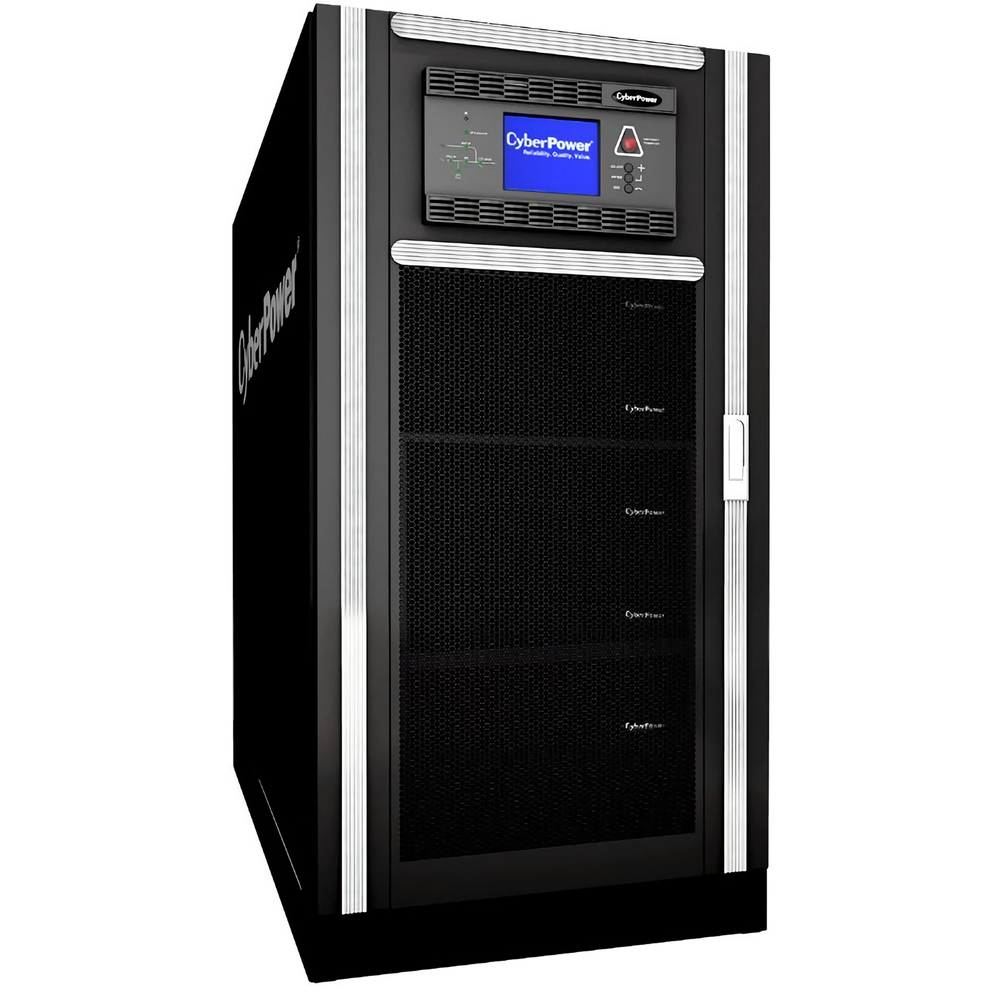

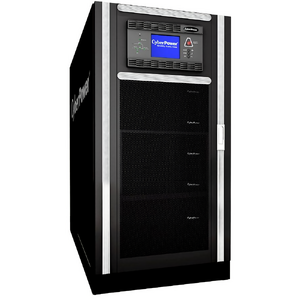

CyberPower SM120KMF — трехфазный модульный источник бесперебойного питания (ИБП) двойного преобразования (On-Line), мощностью 120 кВА. Предназначен для обеспечения энергетической безопасности серверного оборудования, хранилищ данных, различных инфраструктуры (включая транспортные), а также аварийных систем. Подходит для эксплуатации в небольших центрах обработки данных. В основе ИБП — IGBT-технология с микропроцессорным (DSP) управлением, в совокупности обеспечивающие низкие показатели гармонических искажений и высокие показатели эффективности. В качестве силовых модулей используются SM20KPM мощностью 20 кВА каждый; в совокупности 6 модулей. Каждый независимый силовой модуль обеспечивает параллельную работу с обеспечением избыточной мощности по схеме N + 1. Децентрализованная архитектура обеспечивает отсутствие единой точки отказа: в случае сбоя одного силового модуля загрузка автоматически распределяется между оставшимися модулями. Поддерживается «горячая» замена модулей для облегчения сервисного обслуживания и технического аудита. SM120KMF совместим с генераторными установками, обеспечивает достойные показатели перегрузочной способности, оборудован портами аварийного отключения, программируемыми «сухими» контактами, портами RS-232, RS-485, поддерживает платы SNMP. Управление осуществляется по средствам графического LCD-экрана с сенсорным управлением. Имеется возможность удаленного управления и мониторинга.
Технические характеристики
| Модель | SM120KMF | SM20KPM | ||
| Тип | Кабинет, 6 модулей | Модуль 20 кВА | ||
| Конфигурация | ||||
| Мощность (кВА / кВт) | 120 / 108 | 20 / 18 | ||
| Вход | ||||
| Входное напряжение | 380 В/400 В/415 В(L-L), 220 В/230 В/240 В(L-N) | |||
| Частота | 50/60 Гц | |||
| Коэффициент мощности | >0.99 | |||
| Диапазон входного напряжения | -40% ~ +25% | |||
| Диапазон частоты | 40-70 Гц | |||
| Батареи | ||||
| Напряжение | ±240 В DC | |||
| Мощность зарядки | 10% x Power (по выбору 0~20%) | |||
| Точность напряжения | 1.5% | |||
| Байпас | ||||
| Напряжение байпаса | 380 В/400 В/415 В (L-L), 220 В/230 В/240 В (L-N) | |||
| Диапазон напряжения байпаса | -20% ~ +15%, нагрузка 100% | |||
|
Перегрузочная способность байпаса | <125%, длительно 125%<нагрузка<130%, более 1 часа 130%<нагрузка<150%, более 6 минут >1000%, более 100 мс | |||
| Выход | ||||
| Напряжение | 380 В/400 В/415 В, 3-фазы, 220 В/230 В/240 В, 1-фаза | |||
| Точность напряжения | 1% (сбалансированная нагрузка),1.5% (несбалансированная нагрузка) | |||
| Общие гармонические искажения | THD<2% (линейная нагрузка), THD<5% (нелинейная нагрузка) | |||
| Коэффициент мощности | 0.9 | |||
| Допуск по фазе | 120°±0.5° (сбалансированная и несбалансированная нагрузки) | |||
| Крест-фактор | 3:1 | |||
|
Перегрузочная способность | <105%, длительно 105%<нагрузка<110%, переход на байпас через 1 час 110%<нагрузка<125%, переход на байпас через 10 минут 125%<нагрузка<150%, переход на байпас через 1 минуту >150%, переход на байпас через 200 мс | |||
| Основные | ||||
| Эффективность | Обычный режим: 95%, ЭКО-режим: 98% | |||
| Эффективность в режиме от батарей | 95% | |||
| Дисплей | LCD+LED, сенсорный экран и клавиатура | |||
| Класс защиты | IP20 | |||
| Коммуникационные возможности | RS232 ,RS485, SNMP, EPO, сухие контакты, подключение к ДГУ | |||
| Установка и соединение | Фронтальное или заднее подключение кабелей | |||
| Диапазон рабочей температуры | 0 °C - 40 °C | |||
| Диапазон температуры хранения | -20 °C - 70 °C | |||
| Влажность | 0-95% (без конденсации) | |||
| Шум, 1 м (dB) | <55dB | |||
| Физические характеристики | ||||
| Вес (кг) | 145 | 22 | ||
| Габариты (В x Ш x Г) (мм) | 1600 x 600 x 900 | 134 x 440 x 590 | ||
