Описание

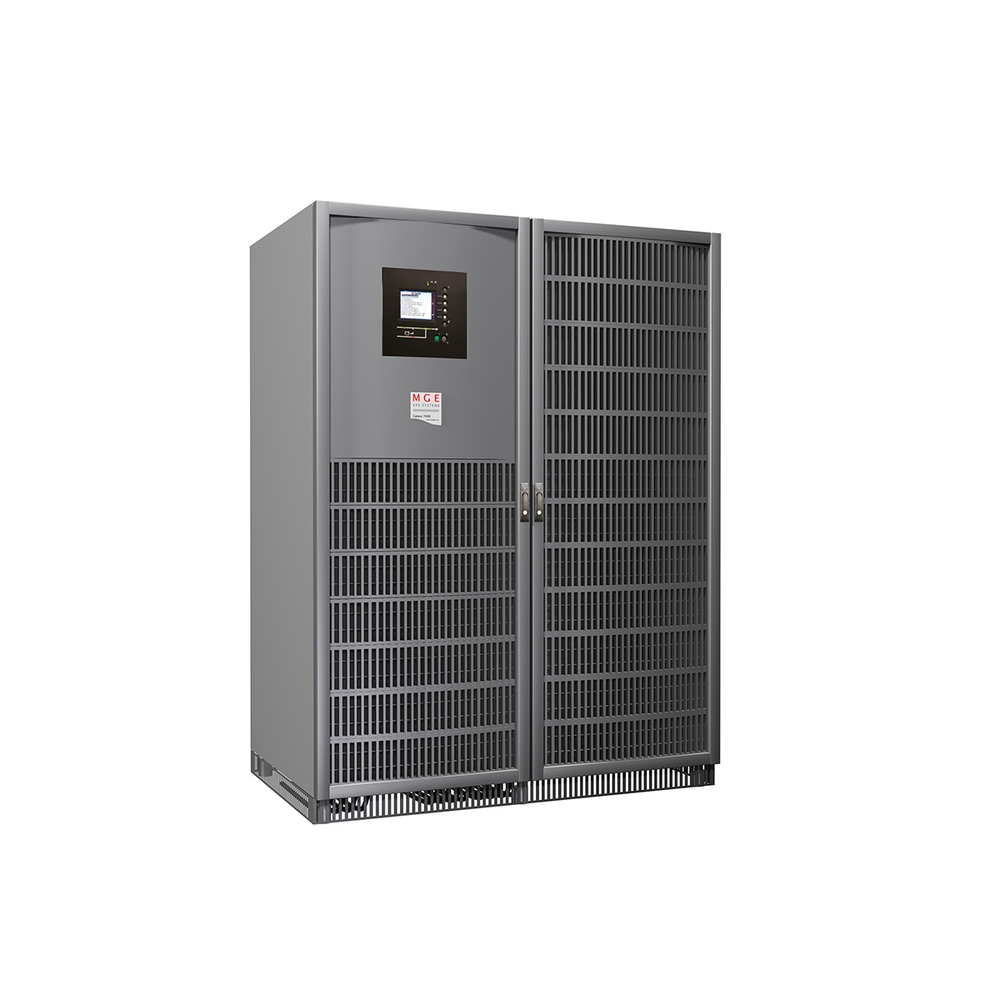

APC MGE Galaxy 7000 — источник бесперебойного питания (ИБП), высококачественное решение для резервирования средних и крупных ЦОД, телекоммуникационных объектов, а так же для важных электросетей. К плюсам данной серии ИБП можно отнести возможность подключения до восьми источников бесперебойного питания в параллель, возможность долгосрочной эксплуатации оборудования при повышенных температурах, систему охлаждения с повышенной производительностью.
Руководство по установке Galaxy 7000
Расширенные технические характеристики Galaxy 7000
Ключевые особенности
- Доступные мощности MGE Galaxy 7000 – 250 кВА, 300 кВА, 400 кВА и 500 кВА;
- Высокопроизводительный источник бесперебойного питания для объектов инфраструктуры, промышленности и ЦОД, в архитектуре которого применены выпрямитель на биполярных транзисторах с изолированным затвором, полностью цифровое управление на основе DSP-микропроцессоров и бестрансформаторная топология;
- Коррекция коэффициента мощности на входе;
- КПД в режиме двойного преобразования под полной нагрузкой достигает 94,5%, в ЭКО-режиме - 97,5%;
- Коэффициент мощности на входе превышает 0,99, коэффициент мощности на выходе – 0,9;
- КНИ тока на входе – менее 5%, на выходе – не более 2%;
- Поддержка параллельного соединения до 8 устройств в целях увеличения мощности или резервирования;
- Поддерживает автоматическую регулировку мощности в соответствии с типом параллельной конфигурации;
- Разработан с расчетом на долговременное использование при температуре до 35 градусов Цельсия без снижения показателей производительности, адаптирует мощность под изменение температуры окружающей среды;
- Дополнительное резервирование системы вентиляции увеличивает отказоустойчивость системы при постоянной интенсивной нагрузке;
- Зарядное устройство с поддержкой ускоренной зарядки аккумуляторных батарей;
- Защита корпуса по стандарту IP20, опционально доступна сейсмическая защита;
- Коммуникационные возможности представлены программируемыми «сухими» сигнальными контактами и адаптером SNMP/Modbus
Модификации и опции
| Опции | |
| G7TAB160K500S-1 | Пустой шкаф для вспомогательного оборудования MGE Galaxy 7000, 700 мм |
| G7TAA160K500S-2 | Пустой шкаф для вспомогательного оборудования MGE Galaxy 7000, 700 мм |
| G7TAA | Пустой короб для вспомогательного оборудования MGE Galaxy 7000 |
| G7TAB | Пустой батарейный короб MGE Galaxy 7000 |
| G7TAUX | Общие вспомогательные компоненты MGE Galaxy 7000 |
| G7TAUX250 | Вспомогательное оборудование MGE Galaxy 7000, 250 кВА |
| G7TAUX300 | Вспомогательное оборудование MGE Galaxy 7000, 300 кВА |
| G7TAUX400 | Вспомогательное оборудование MGE Galaxy 7000, 400 кВА |
| G7TAUX500 | Вспомогательное оборудование MGE Galaxy 7000, 500 кВА |
| G7TSBS | Переключатель статического байпаса MGE Galaxy 7000 |
| G7TXTOP | Крышка для защиты от загрязнений |
| G7TH | Внешний байпас |
| G7TXCX | Боковой шкаф для подключения сверху идущих кабелей к расположенным внизу выключателям, 400В |
| G7TXUPS | Дополнительные компоненты ИБП MGE Galaxy 7000 |
| ИБП | |
| G7TUPS250 | MGE Galaxy 7000, 250 кВА |
| G7TUPS300 | MGE Galaxy 7000, 300 кВА |
| G7TUPS400 | MGE Galaxy 7000, 400 кВА |
| G7TUPS500 | MGE Galaxy 7000, 500 кВА |
| G7TQ500CS | MGE Galaxy 7000 GFC Shore Connect 500 кВА |
Технические характеристики
| MGE Galaxy 7000 | ||||
| Модель | G7TUPS250 | G7TUPS300 | G7TUPS400 | G7TUPS500 |
| Номинальная мощность (кВА) | 250 | 300 | 400 | 500 |
| Вход | ||||
| Входное напряжение | От 250 до 470 В | |||
| Вход и байпас переменного тока | Раздельные | |||
| Частота | От 45 до 65 Гц | |||
| КНИ тока на входе (THDI) | <5% | |||
| Коэффициент мощности на входе | >0,99 | |||
| Автоматическое определение последовательности фаз | Да | |||
| Дискретные значения входного напряжения | (380, 400, 415, 440 В) ±10% | |||
| Частота | 50/60 Гц ±8% | |||
| Выход | ||||
| Коэффициент мощности | 0,9 | |||
| Диапазон напряжения | 380/400/415/440 В (3 фазы+нейтраль) | |||
| Настройка напряжения | ±1% | |||
| Частота | 50 или 60 Гц ±0,1% | |||
| Допустимые перегрузки | 150% – 30 мин, 125% – 10 мин | |||
| КНИ напряжения (THDU) | <2% фаза/фаза и фаза/нейтраль для нелинейных нагрузок | |||
| Батарея | ||||
| Время автономной работы | От 5 минут до 2 часов | |||
| Тип | Свинцово-кислотные, никель-кадмиевые | |||
| Общий КПД | ||||
| В режиме двойного преобразования | До 94,5% | |||
| Параметры окружающей среды | ||||
| Рабочая температура | До 40 °C | |||
| Влажность | До 95% (без образования конденсата) | |||
| Рабочая высота | До 1000 м, без уменьшения тока | |||
| Цвет | RAL 9023 | |||
| Степень защиты | IP20 | |||
| Параллельное соединение | ||||
| Модульное | До 8 модулей | |||
| С централизованным переключателем статического байпаса | До 8 устройств | |||
| Стандарты | ||||
| Конструкция и безопасность | CEI/EN 62040-1, CEI/EN 60950 | |||
| Эксплуатационные характеристики и топология | CEI/EN 62040-3 | |||
| Проектирование и изготовление | ISO 14001, ISO 9001, CEI 60146 | |||
| Электромагнитная совместимость (устойчивость) | CEI 61000-4 | |||
| Электромагнитная совместимость (создаваемые помехи) | CEI 62040-2 C3 | |||
| Габариты | LCIE – маркировка EС | |||
| Размеры ИБП (глубина: 855 мм, высота: 1900 мм) | ||||
| Номинальная мощность (кВА) | 250 | 300 | 400 | 500 |
| Ширина без батарей (мм) | 1412 | 1812 | ||
| Масса (кг) | 990 | 1140 | 1500 | |
