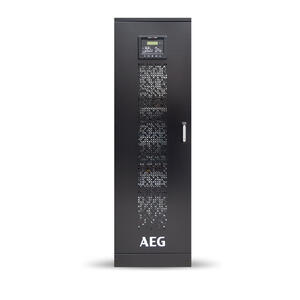

AEG Protect Plus S500
Выберите мощность:
Настройка и инструкция
Открыть брошюру AEG Protect Plus S500- актуального курса валют ЦБ РФ
- опциональной необходимости проведения монтажных и пусконаладочных работ (ПНР) нашими инженерами
- требуемых сроков и способов поставки
Компания «Юниджет»:
- Осуществляет поставки энергетического оборудования ведущих производителей на территории Российской Федерации
- Реализует разработку индивидуальных инженерных проектов высокой степени сложности под нужды заказчиков
- Осуществляет пуско-наладочные работы (ПНР), ремонт и сервисное обслуживание электрооборудования
Для того, чтобы купить ИБП или иное электрооборудование, а также получить консультацию о сроках поставки оборудования и проведения инженерных работ, свяжитесь с нами по телефонам: +7 (812) 247-06-60 и +7 (499) 702-07-60
Описание
AEG Protect Plus S500 - модель рехфазного ИБП (UPS) двойного преобразования. Характеризуется простотой обслуживания, а благодаря низкому энергопотреблению и компактности, удобству масштабирования системы с ростом потребностей предприятия и инфраструктуры, послужит отличной гарантией безопасности электросетей малого или среднего предприятия. Поддерживает работу в параллели до шести модулей, включая резервирование, а также подключение дополнительных аккумуляторных батарей. Обеспечивает полную совместимость с генераторами, поддерживает средства удаленного управления. Опционально доступна гальваническая развязка трансформатора
Ключевые особенности
- Доступные мощности AEG Protect Plus S500 — 30 кВА, 40 кВА, 50 кВА, 60 кВА, 80 кВА, 100 кВА, 125 кВА, 160 кВА, и 200 кВА;
- Универсальность системы позволяет применять ИБП в самых разных сферах деятельности: в промышленности и автоматизации, в дата-центрах, транспортных инфраструктурах, торговых и выставочных центрах, гостиницах и отелях, финансовом секторе, в здравоохранении;
- Компактные габариты системы, простота установки и обслуживания без ущерба производительности и надежности;
- Архитектура ИБП построена на трехуровневой технологии IGBT (выпрямитель и инвертор) без использования трансформатора;
- Эффективность в режиме двойного преобразования до 95,6%;
- Входной коэффициент мощности более 0,99 при THDi менее 3%;
- Выходной коэффициент мощности близок к 1;
- Поддержка подключения до 6 ИБП в параллель в целях увеличения мощности или резервирования;
- Поддержка двойного входного соединения (стандартно для моделей от 60 кВА, опция — от 30 до 50 кВА);
- Статический и сервисный байпасы в стандартной комплектации;
- Поддержка «холодного» пуска с батарей в отсутствии подключения сети;
- Фронтальный доступ к компонентам для облегчения обслуживания системы;
- Удобный 10-дюймовый сенсорный экран для управления системой;
- Поддержка удаленного управления и мониторинга;
- Коммуникационные возможности представлены портами RS232 и USB, интерфейсами ModBus и SNMP, релейными выходами.
Опции
- Удаленное аварийное отключение;
- Внешний ручной байпас;
- Поддержка ДГУ (для моделей 30-50 кВА, стандартное оснащение для старших моделей);
- Комплект параллельного соединения для увеличения мощности или резервирования (до 6 ИБП);
- Управление синхронизацией нагрузки для систем с двойной сетью;
- Входной изолирующий трансформатор (встраивается в модели до 100 кВА);
- Встроенные батареи (модели до 80 кВА);
- Внешние батарейные шкафы;
- Батарейный переключатель (настенный);
- Термический датчик батареи;
- Верхний подвод кабеля;
- Защита от обратного напряжения
Технические характеристики
|
| 30 | 40 | 50 | 60 | 80 | 100 | 125 | 160 | 200 |
| Номинальная мощность (кВА) | 30 | 40 | 50 | 60 | 80 | 100 | 125 | 160 | 200 |
| Номинальная активная мощность (кВт) | 27 | 36 | 45 | 60 | 80 | 100 | 125 | 160 | 200 |
| Габариты Ш x Г x В (мм) | 505 x 940 x 1505 | 560 x 940 x 1800 | 850 x 953 x 1976 | ||||||
| Вес (без АКБ) (кг) | 140 | 150 | 190 | 250 | 300 | 320 | 360 | 380 | 720 |
| Вход (выпрямитель) | |||||||||
| Фаза | 3-фазы + N + Земля | ||||||||
| Номинальное напряжение (В) | 380 / 400 / 415 | ||||||||
| Допустимый диапазон (В) | -20 % / +15 % | ||||||||
| Частота (Гц) | 50 / 60 | ||||||||
| Допустимый диапазон частоты | ±10 % | ||||||||
| Коэффициент мощности | > 0.99 | ||||||||
| THDi
| < 3 % (с полной линейной нагрузкой) | ||||||||
| Вход (байпас) | |||||||||
| Номинальное напряжение (В) | 380 / 400 / 415 | ||||||||
| Допустимый диапазон (В) | ±10 % | ||||||||
| Частота (Гц) | 50 / 60 | ||||||||
| Допустимый диапазон частоты | Номинальный: ±10 % | ||||||||
| Перегрузочная способность байпаса | 150 % непрерывно I до 1000 % на 20 мс | ||||||||
| Выход (инвертор) | |||||||||
| Напряжение (В) | 380 / 400 / 415 | ||||||||
| Выходной THDv (в соответствии с IEC EN 62040-3) | < 1 % (с линейной нагрузкой) I < 5 % (с нелинейной) | ||||||||
| Переходный процесс | ±5 % для динамической нагрузки (20 % – 100 % – 20 %) | ||||||||
| Коэффициент мощности | до 0.9 | до 1 | |||||||
| Крест-фактор | 3:1 | ||||||||
| Частоты (Гц) | 50 / 60 | ||||||||
| Перегрузочная способность инвертора | < 125 % на 10 мин I < 150 % на 30 с I > 150 % на 100 мс | ||||||||
| Ток короткого замыкания (A) | 78 | 104 | 130 | 200 | 264 | 331 | 414 | 531 | 720 |
| AC/AC Эффективность двойного преобразования | > 95 % (номинальная нагрузка) | > 95.5 % | |||||||
| AC/AC Эффективность в ЭКО-режиме | > 98 % (номинальная нагрузка) | > 99.0 % | |||||||
| Батарея | |||||||||
| Номинальное напряжение (В DC) | ±360 | ||||||||
| Количество свинцово-кислотных батарей (12 V) | 60 (доступно от 60 до 62) | ||||||||
| Ток перезарядки | 10 A | 8 A | 15 A | 15 A (ном. нагрузка) 50 A (c DCM) | 15 A (ном. нагрузка) 50 A (c DCM) | 15 A (ном. нагрузка) 50 A (c DCM) | 20 A (ном. нагрузка) 50 A (c DCM) | 20 A (ном. нагрузка) 50 A (c DCM) | 30 A (ном. нагрузка) 100 A (c DCM) |
| Пользовательский интерфейс | |||||||||
| Дисплей | LCD |
| |||||||
| Защита IP | IP20 – другие по запросу | ||||||||
| Порты коммуникации | RS232, USB | ||||||||
| Опциональные порты | SNMP, сухие контакты, Modbus | ||||||||
| Основное | |||||||||
| Цвет | RAL 9005 | ||||||||
| Рабочая температура (°C) | От 0 до 40 | ||||||||
| Температура хранения (°C) | От -10 до 70 | ||||||||
| Влажность | От 0 до 95 % | ||||||||
| Высота над уровнем моря | до 1000 м (с падением мощности по 0.5 % каждые 100 м до 2000 с, в соответствии с IEC EN 62040-3) | ||||||||
| Шум, 1 м [dB] | < 52 | < 52 | < 57 | < 60 | < 60 | < 60 | < 60 | < 60 | < 65 |
