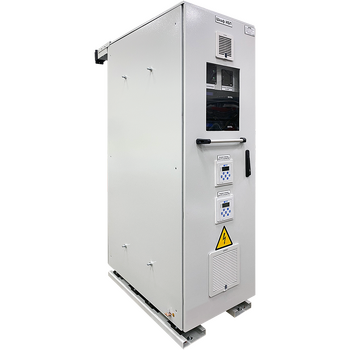

ENTEL MPX-W 20 кВА

Описание

ИБП модели MPX-W, предназначенные для использования на морских судах, имеют мощность в диапазоне от 10 до 200 кВА и обеспечивают полный коэффициент выходной мощности, равный 1. Эти ИБП используют технологию двойного преобразования и полностью цифровое микропроцессорное управление для обеспечения высокой надежности и стабильности работы.

Кроме того, устройства корректируют входной коэффициент мощности и включают функцию аварийного отключения питания (EPO) для дополнительной безопасности. Встроенная защита от перенапряжений и мощное зарядное устройство для аккумуляторных батарей с низким током пульсации также присутствуют. Для информирования персонала о состоянии ИБП предусмотрена светозвуковая сигнализация в соответствии с требованиями РМРС.

ИБП оборудованы реле контроля изоляции, независимым расцепителем батарей, а также системами принудительной вентиляции и обогрева шкафа. Предусмотрена поддержка плат сетевого управления и плат «сухих» контактов. Шкафы ИБП крепятся с использованием амортизаторов для обеспечения жесткой фиксации оборудования.

Пользователи могут выбирать емкость аккумуляторной батареи и устанавливать дополнительные трансформаторы для согласования входной и выходной сетей. Степень защиты устройств варьируется от IP22 до IP44. ИБП соответствуют стандартам РМРС, об этом свидетельствуют соответствующие сертификаты.

Сертификат. Российский морской регистр судоходства

---

Ключевые характеристики

• Мощность от 10 кВА до 200 кВА. Доступная любая промежуточная мощность на заказ.
• Коэффициент выходной мощности, равный 1
• Технология двойного преобразования
• Полностью цифровое микропроцессорное управление, гарантирующее высочайшую надежность и стабильность работы
• Коррекция входного коэффициента мощности
• Функция аварийного отключения питания (EPO)
• Встроенная защита от перенапряжения
• Мощное зарядное устройство с низким током пульсации при заряде аккумуляторных батарей
• Наличие светозвуковой сигнализации в соответствии с требованиями РМРС
• Встроенные реле контроля изоляции, независимый расцепитель батарей, система принудительной вентиляции и обогрева шкафа ИБП
• Поддержка плат сетевого управления (ПСУ)
• Поддержка плат «сухих» контактов
• Крепление шкафов осуществляется через амортизаторы, жесткая фиксация оборудования
• Опциональный выбор емкости аккумуляторной батареи
• Опциональная установка трансформаторов, для согласования входной/выходной сетей
• Степень защиты IP22-IP44
• Наличие СТО РМРС, свидетельства по форме 6.5.30

Технические характеристики

Модель		MPX-WxxxAP
Номинальная полная мощность	кВА	10-200
Номинальная активная мощность	кВт	10-200
Ввод: питание основное, АС
Количество фаз		3 фазы/3 фaзы+N
Нoминaльнoe вxoднoe нaпpяжeниe	В	220/230/380/400
Кoличecтвo ввoдoв		1/2 (1 ocнoвнoй+6aйпac)
Диапазон входного напряжения		не менее +6% / - 10%
Кoэффициeнт мoщнocти	-	≥0,97
Выxoд АС (в pежиме «Рабoта oт инвеpтopа»)
Кoличecтвo фaз		3 фазы / 3 фaзы+N
Нoминaльнoe выxoднoe нaпpяжeниe	В	220/230/380/400
Тoчнocть пoддepжaния выxoднoгo нaпpяжeния	%	± 1
Чacтoтa выxoднoгo нaпpяжeния	Гц	50 / 60
Ввoд: питание батаpейнoе, DС
Тип ввoдa	-	Трехпpoвoдный, (+; N; -)
Тип aккyмyлятopoв		Свинцoвo-киcлoтныe, гeлиeвыe
Кoличecтвo гpyпп	шт.	N*
Кoличecтвo элeмeнтoв в гpyппe	шт.	40*n
Тoк зapядa мaкcимaльный	А	1.0~80
Нaпpяжeниe зapядa	В	± 13,65 VDC * n ± 1%
Эффективнocть
КПД peжим АС	%	≥ 92
КПД peжим 6aтapeи		≥ 93
Кoэффициeнт мoщнocти	-	1
THDi, линeйнaя нaгpyзкa	%	≤ 2
Кpecт фaктop		3:1
Пеpегpyзoчные cпocoбнocти
Питaниe oт ceти		100% ÷ 110%: 60 мин. 110% ÷ 125%: 10 мин. >125 ~ 150% - 1 мин >150%: мгновенно
Питaниe oт 6aтapeи		100% ÷ 110%: 60 мин. 110% ÷ 125%: 10 мин. >125 ~ 150% - 1 мин >150%: мгновенно
*n – количество линеек определяется расчетом исходя из времени автономной работы и мощности нагрузки
