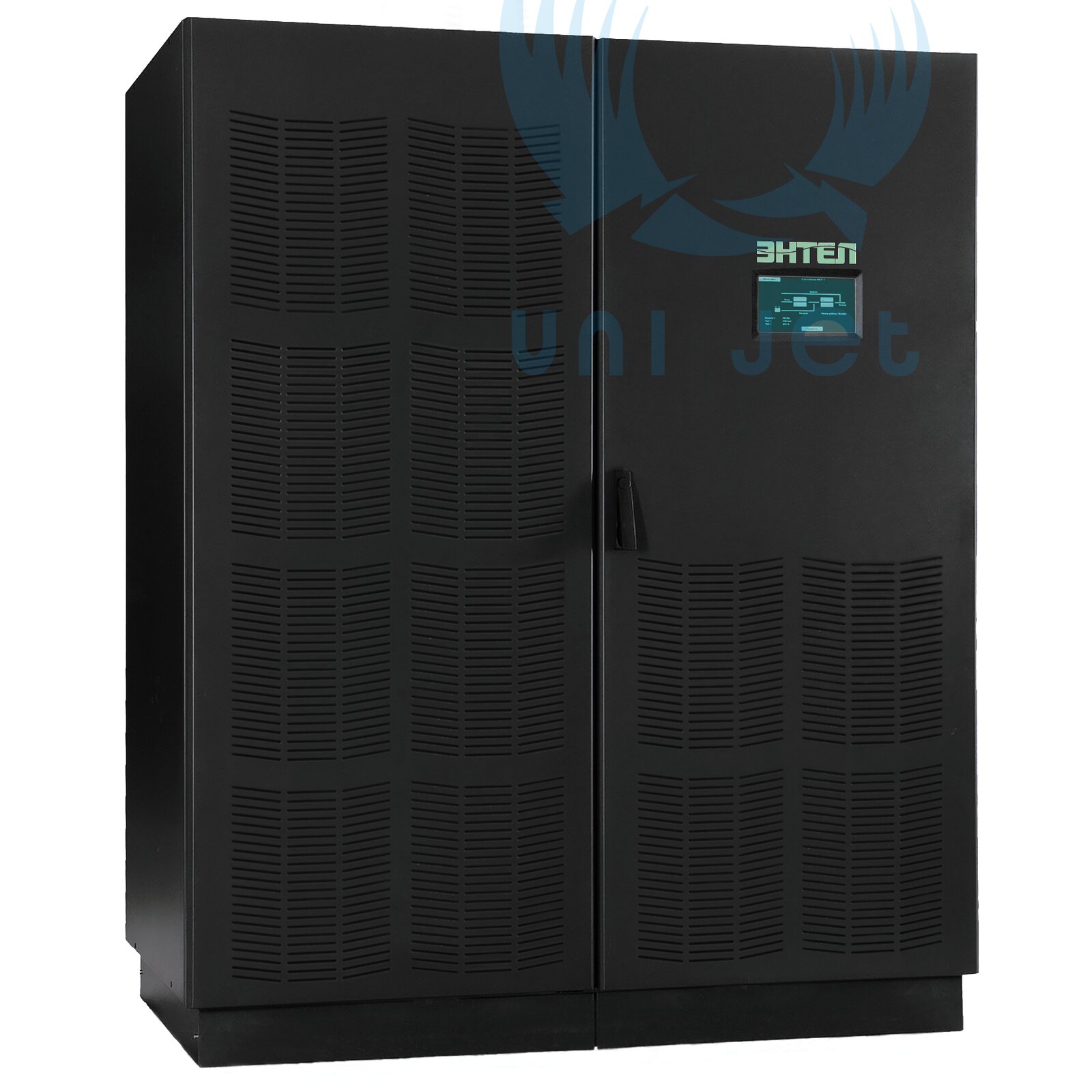

Entel HPX-L 120 кВА

Описание

ЭНТЕЛ HPX-L – источники бесперебойного питания (ИБП) двойного преобразования отечественного производства, созданные специально для эксплуатации со сложным и требовательным к качеству электропитания и уровню перегрузок электротехническим оборудованием, включая медицинское - как аппаратов диагностики и жизнеобеспечения, так и связанного с инфраструктурой предприятия здравоохранения: в поликлиниках, больницах, госпиталях, диагностических центрах, центрах реабилитации и так далее.

Наиболее подходят для такого оборудования, как системы УЗДГ, ЭХО-УЗДГ, кардиографы, ангиографы, томографы, компьютерные томографы, КТ, МРТ, магнитно-резонансные томографы. Высокопроизводительное и отказоустойчивое решение для операционных и реанимаций.

---

ИБП HXP-L 120 кВА совместимы с широким спектром медицинского оборудования, включая:

КТ: Hitachi Scenaria, Siemens Somatom Defenition Perspective, Siemens Somatom Defenition AS, Siemens Somatom Defenition Edge, Toshiba Aquilion CXL, Toshiba Aquilion Prime, Toshiba Aquilion One, Philips Brilliance CT Big Bore, Philips Brilliance CT 64-срезовый, Philips Ingenuity CТ.

Рентгенографы, ангиографы:

Системы производства Siemens: Siemens Artis Zee двухпроекционный, Siemens AXIOM Artis U, Siemens AXIOM Sensis XP/ AXIOM Sensis XP Lite, Siemens Artis Zeego, Siemens Luminos DRF, Siemens Luminos Agile

Системы производства Toshiba: Infinix CF-i/SP, Infinix CF-i/BP, Infinix CC-i, Infinix VF-i/SP, Infinix VF-i/BP, Infinix VC-i, Infinix DP-i, Ultimax-i, Zexira FPD version, Zexira I.I. version, Winscope Plessart, Plessart VIVO, Radrex-i, Radrex, Clearscope 1000

Системы производства Philips: Allura Xper FD 10, Allura Clarity FD 10


МРТ: Siemens Magnetom C.

и многим другим оборудованием — уточняйте у наших специалистов.

---

Ключевые особенности

• Высокое качество источника, обеспечивающий минимальный допуск по напряжению и частоте;
• Минимальный уровень искажений на входе и выходе, низкий уровень помех;
• Наличие трансформатора гальванической развязки между ИБП и нагрузкой;
• Компактность, возможность установки ИБП вплотную к стене;
• Применение IGBT-транзисторов в инверторе и выпрямителе (опция);
• До 8 ИБП в режиме параллельной работы или до N+7 резервирования;
• Полностью цифровое DSP-микропроцессорное управление:
• Функция power walk-in (плавный пуск выпрямителя);
• Высокая перегрузочная способность ИБП;
• Наличие сервисного байпаса;

Стандартная комплектация включает в себя:

• Разделительный трансформатор на выходе инвертора;
• Два порта RS232, порт AS400 (сухие контакты);
• Два слота для плат расширения;
• Слот для платы параллельной работы;
• Вход для подключения вспомогательного контакта внешнего ручного байпаса;
• Вход для синхронизации от внешнего источника питания.

Опционально доступны:

• Температурный датчик для внешних батарейных модулей;
• Интерфейс для подключения генератора;
• Адаптеры SNMP и RS485;
• Дополнительные батарейные модули различной мощности и размеров для увеличения автономности ИБП;
• Дополнительные конструктивные особенности, включая расширенную защиту по стандарту IP, разрабатываемую индивидуально под потребности медицинского учреждения.

---

Технические характеристики Entel HPX-L (100 — 600 кВА, иные по запросу)

МОДЕЛИ	HPX-L10-ISL	HPX-L12-ISL	HPX-L16-ISL	HPX-L20-ISL	HPX-L25-ISL	HPX-L30-ISL	HPX-L40-ISL	HPX-L50-ISL	HPX-L60-ISL
ВХОД
Номинальное напряжение	380-400-415 В~, три фазы
Диапазон напряжения без перехода на батареи	300-480 В~ три фазы при 100%, 230-480 В~ три фазы при 65%
Частота	45-65 Гц
Диапазон частоты	+ 2% (по выбору от+1% до 5%, задается с передней панели)
Коэффициент мощности при полной нагрузке	0,99
Искажение тока	THDi<3%
Номинальный потребляемый ток (при номинальном входном напряжении), А	141	169	226	281	352	423	564	702	842
Макс. Потребляемый ток при полной нагрузке и зарядке АКБ, A	159	190	254	317	397	476	635	794	953
Плавный старт	0-100% от 1 до 30 с (по выбору)
Стандартная комплектация	Защита от обратного протекания тока; отключаемая линия байпаса
БАТАРЕИ
Тип	Свинцово-кислотные, герметичные/гелевые, никель-кадмиевые
Пульсации тока (ripple)	Нулевые
Температурная компенсация	-0,5 Vx°C
Количество в одной линейке, банок/элементов	от 37/222 до 43/258
Внутренний аккумулятор	Нет
Макс. ток заряда АКБ при использовании 240 элементов, А, при нагрузке: • 100%	22	25	35	45	55	65	90	110	135
• 90%	40	48	60	80	100	120	160	200	240
• 80%	50	65	90	110	140	170	220	280	340
• <70%	70	85	110	130	165	200	260	330	390
ВЫХОД
Количество фаз	3 + N
Номинальное напряжение	380 - 400 - 415 В~ три фазы + N
Изменение напряжения в статике	±1%
Изменение напряжения в динамике	± 5% за 10 мс
Искажение напряжения	<1% при линейной нагрузке /<3% при искажающей нагрузке
Крест-фактор (Ipeack/Irms)	3:1
Стабильность частоты при работе от батареи	0,05%
Номинальная частота	По выбору: 50 Гц или 60 Гц
КПД в режиме работы от батарей (DC/AC)	до 96%
КПД в режиме Smart Active	до 98,5%
Перегрузка	110% - 60мин; 125% - 10мин; 150% - 1мин
ИНФОРМАЦИЯ ДЛЯ УСТАНОВКИ
Вес, кг	730	785	865	1000	1100	1550	1700	2525	2700
Габариты, ВхШхГ, мм	1905x800x850		1905x1000x850			1905x1500x1000		1905x2100x1000
Расстояние от ИБП до потолка	не менее 60 см
Тепловыделение (при pf=0.9), кВт	6,8	8,3	10,8	13,5	16,9	20,3	27,1	30,3	36,3
Подключение кабелей	Снизу спереди
Максимальное сечение подключаемых кабелей (входные, выходные), мм2	50	70	95	2х50	2х70	2х120	2х150	3х120	3х150
Максимальное сечение подключаемых кабелей внешних АБ, мм2	95	2x50	2x70	2x70	2x120	3x95	3x120	4x120	4x150
Расход воздуха, м3/ч	2225		4625			8100		13000
Удаленные сигналы	Контакты без напряжения (конфигурируются)
Удаленное управление	ESD (экстренное отключение) и байпас
Обмен информацией	Два RS-232 + удаленные контакты				+ 2 слота для интерфейса обмена информацией
Рабочая температура	от 0°С до +40°С
Относительная влажность	<95%, без конденсата
Цвет	RAL 7016
Уровень шума на расстоянии 1 м	63-68 дБА					70 -72 дБА
Класс защиты	IP20 (Другая степень защиты IP по запросу)
